Quincy Compressor Q MAT 03 Bedienungsanleitung
Installation and Operating Instructions (English)
Instrucciones de Montaje y de Uso (Español)
Instructions de Montage et de Service (Français)
Manual de Instalação e de Instrucções (Português)
This manual contains important safety information and should be
made available to all personnel who operate and/or maintain this
product. Carefully read this manual before attempting to operate
or perform maintenance on this equipment.
Manual No. 65102-3A
July 2005 Edition
Q MAT 03
Q MAT HP 1000
Condensate Drain
Table of Contents
English
Introduction ........................................................................................................................ 1
Safety Rules ........................................................................................................................ 2
Function ............................................................................................................................. 4
Installation .......................................................................................................................... 8
Installation ........................................................................................................................ 10
Installation ........................................................................................................................ 12
Electrical Installation ......................................................................................................... 14
Electrical Data .................................................................................................................. 18
Maintenance ..................................................................................................................... 20
Troubleshooting ............................................................................................................... 22
Components ..................................................................................................................... 26
Replacement Parts ............................................................................................................ 30
Dimensions ....................................................................................................................... 32
Accessories ....................................................................................................................... 32
Data/Notes ....................................................................................................................... 33
Español
Introducción ....................................................................................................................... 1
Indicaciones de Seguridad ................................................................................................. 2
Funcionamiento ................................................................................................................. 5
Instalación .......................................................................................................................... 8
Instalación ........................................................................................................................ 10
Instalación ........................................................................................................................ 12
Instalación Eléctrica .......................................................................................................... 15
Caracteristicas eléctricas .................................................................................................. 18
Mantenimiento ................................................................................................................. 20
Búsqueda de fallos ........................................................................................................... 23
Componentes .................................................................................................................. 27
Piezas De Recambio ......................................................................................................... 30
Dimensiones ..................................................................................................................... 32
Accesorios ........................................................................................................................ 32
Caracteristicas/Indicaciones ............................................................................................. 33
Quincy Compressor-Q MAT 03/Q MAT HP 1000 Condensate Drain
Table of Contents
Français
Introduction ........................................................................................................................ 1
Consignes de Sécurité ........................................................................................................ 3
Fonctionnement ................................................................................................................. 6
Installation .......................................................................................................................... 9
Installation ........................................................................................................................ 11
Installation ........................................................................................................................ 13
Installation électrique ....................................................................................................... 16
Charactéristiques electrique ............................................................................................. 19
Entretien ........................................................................................................................... 21
Recherche de panne ......................................................................................................... 24
Nomenclature des Pièces ................................................................................................. 28
Pièces De Rechange ......................................................................................................... 31
Dimensions ....................................................................................................................... 32
Accessoires ....................................................................................................................... 32
Characteristiques/Avis ...................................................................................................... 33
Português
Introduziste ......................................................................................................................... 1
Instruções de Segurança .................................................................................................... 3
Funcionamento ................................................................................................................... 7
Instalação ........................................................................................................................... 9
Instalação ......................................................................................................................... 11
Instalação ......................................................................................................................... 13
Instalação Eléctrica ........................................................................................................... 17
Dados eléctricos ............................................................................................................... 19
Manutenção ..................................................................................................................... 21
Localização de avarias ...................................................................................................... 25
Componentes ................................................................................................................... 29
Peças De Recolocação ..................................................................................................... 31
Dimensões ........................................................................................................................ 32
Acessórios ........................................................................................................................ 32
Dados/Características ....................................................................................................... 33
Quincy Compressor-Q MAT 03/Q MAT HP 1000 Condensate Drain
Introduction
Thank you for purchasing the Q MAT condensate drain. Please read these instructions carefully
before installing your Q MAT unit and putting it into service. Correct function of the Q MAT
condensate drain - and thus reliable condensate discharge - can only be guaranteed if the
recommendations and conditions stated here are adhered to.
Introducción
Les agradecemos que hayan decidido adquirir un Q MAT. Para garantizar un funcionamiento
fiable, les rogamos que observen las indicaciones del manual del Q MAT. Siendo así, les podemos
dar la garantía de un funcionamiento correcto del Q MAT y en consecuencia una evacuación fiable
de los condensados.
Introduction
Vous venez d’acquérir un purgeur de condensât Q MAT et nous vous en félicitons. Nous vous
recommandons de lire attentivement ces instructions avant le montage et la mise en service du
Q MAT et de suivre nos conseils. Car, seul le respect scupuleux des prescriptions et consignes
données, peut garantir le parfait fonctionnement du Q MAT et une purge fiable du condensât.
Introduziste
Muito obrigado por se ter decidido pelo Q MAT. Leia, por favor, com atenção estas instruções
de instalação e de serviço antes de montar e colocar em funcionamento o Q MAT e observe as
nossas indicações. Só poderemos garantir um funcionamento correto e um escoamento seguro do
condensado se as instruções e indicações forem rigorosamente respeitadas.
Quincy Compressor-Q MAT 03/Q MAT HP 1000 Condensate Drain 1
1. Do not exceed maximum operating
pressure (see type plate).
NOTE:
Maintenance work must only be
carried out when the device is not
under pressure.
2. Use only pressure-proof installation
material. The feed line (1/2”) must be
firmly fixed. Discharge line: short pressure
hose to pressure-proof pipe. Please
ensure that condensate cannot squirt
onto persons or objects.
3. Use only NPT fittings for the threaded
connections.
4. For locking or holding in position during
installation, use spanner area at inflow
point. Spanner size 1.25”.
5. The electrical installation must be
carried out in compliance with the valid
regulations.
Safety Rules
NOTE:
Maintenance work is only allowed
when the device is in a de-energized
condition. Electrical work must
always be performed by a qualified
electrician.
6. In areas where there is danger of frost,
the Q MAT device should be retrofitted
with a thermostatically controlled heater
(see accessories).
7. The Q MAT condensate drain will only
function when voltage is being applied to
the device.
8. Do not use the test button for continuous
draining.
9. Do not use the Q MAT device in
hazardous areas (with potentially
explosive atmospheres).
10. Use only original spare parts, otherwise
the guarantee will no longer be valid.
1. No sobrepase la presión máxima. (ver
etiqueta de identificación).
¡ATENCIÓN!
Realice los trabajos de mantenimiento
solo si el aparato se encuentra sin
presión.
2. Utilice solamente los accesorios y la
tubería flexible autorizados para la
presión conectada. La tubería de la
entrada de los condensados (1/2”)
tiene que estar bien fijada. Salida de
condensado: Un tubo flexible resistente a
la presión unido a un tubo fijo resistente
a la presión. Evite que personas o
objetos pueden ser alcanzadas por el
condensado.
3. Utilice solamente las guarniciones de NPT
para las conexiones rascados.
4. Para el aguante o el giro durante la
instalación utilice el área de la entrada de
los condensados preparada para acoger
una llave. SW No. 32.
5. Ejecute la instalación eléctrica según las
normas vigentes.
¡ATENCIÓN!
Realice los trabajos de mantenimiento
con el aparato desconectado. Los
trabajos eléctricos sólo deben
ser realizados por personal
especializado.
6. En zonas con peligro de heladas monte la
calefacción regulada por termostato.
7. El Q MAT sólo funciona si esta conectado
a la corriente eléctrica.
8. No utilice el interruptor de “TEST” para
la purga continua.
9. No utilice el Q MAT en áreas con peligro
de explosiones.
10. Solamente utilice recambios originales.
En caso contrario se cancela la garantía.
Indicaciones de Seguridad
2 Quincy Compressor-Q MAT 03/Q MAT HP 1000 Condensate Drain
Consignes de Sécurité
1. Ne pas dépasser la pression de service
maximale (voir plaque signalétique).
ATTENTION!
Dépressuriser le purgeur avant toute
intervention d’entretien.
2. N’utiliser que du matériel d’installation
résistant à la pression. Conduite d’arrivée:
toujours en tuyauterie rigide et fixe
(1/2”). Conduite d’évacuation: flexible
de faible longueur relié à un tube, tous
deux résistant à la pression. Évitez que
des personnes ou objets puissent être
touchés par le condensât.
3. Utilisez seulement les garnitures de NPT
pour les raccordements filetés.
4. Lors du montage, utiliser le méplat pour
clé de 32mm situé à l’entrée du purgeur.
5. Lors de l’installation électrique, respecter
toutes les prescriptions en vigueur (VDE
0100).
ATTENTION!
Av ant toute in t erventio n de
maintenance, mettre l’installation
hors tension. Toute intervention
électrique doit être réalisée
exclusivement par un personnel
qualifié et autorisé.
6. En cas de risque de gel, rajouter un
chauffage thermostatique (accessoires).
7. Le Q MAT n’est opérationnel que s’il est
sous tension.
8. Ne pas utiliser la touche Test pour une
purge permanente.
9. Ne pas utiliser le Q MAT dans les
atmosphères explosibles.
10. Utiliser exclusivement des pièces de
rechange d’origine. Dans le cas contraire,
la garantie est annulée.
Instruções de Segurança
1. Não exceder a pressão de serviço
máxima (ver placa indicador das
características).
ATENÇÃO!
Só efetuar trabalhos de manutenção
com o aparelho isento de pressão.
2. Só utilizar material de instalação
resistente à pressão. A tubagem de
entrada dos condensados (1/2’’) tem
que estar bem fixa. Um tubo flexível
resistente à pressão, unido a um tubo
rígido também resistente à pressão. Evite
que pessoas ou objetos possam atingidos
pela descarga do condensado.
3. Use somente os encaixes de NPT para as
conexões enfiadas.
4. Para modar ou segurar de encontro
durante a instalação, utilizar a caixa de
chave (SW32) no ponto de afluência.
5. Executar a instalação eléctrica em
concordância com todas as normas
vigentes (VDE 0100).
ATENÇÃO!
Só efetuar trabalhos de manutenção
com o aparelho isento de pressão.
Todos os trabalhos eléctricos só
poderão ser executados por pessoal
técnico autorizado.
6. Nas áreas onde há um perigo da geada,
o dispositivo MAT de Q deve ser
adaptado com um calefator termostàtica
controlado (veja acessórios).
7. O Q MAT só funcionará se estiver ligado
à corrente eléctrica.
8. Não utilizar o botão de teste para
escoamento permanente.
9. Não utilizar o Q MAT em áreas
potencialmente explosivas.
10. Só utilizar peças sobressalentes originais.
Caso contrário, extinguirá a garantia.
Quincy Compressor-Q MAT 03/Q MAT HP 1000 Condensate Drain 3

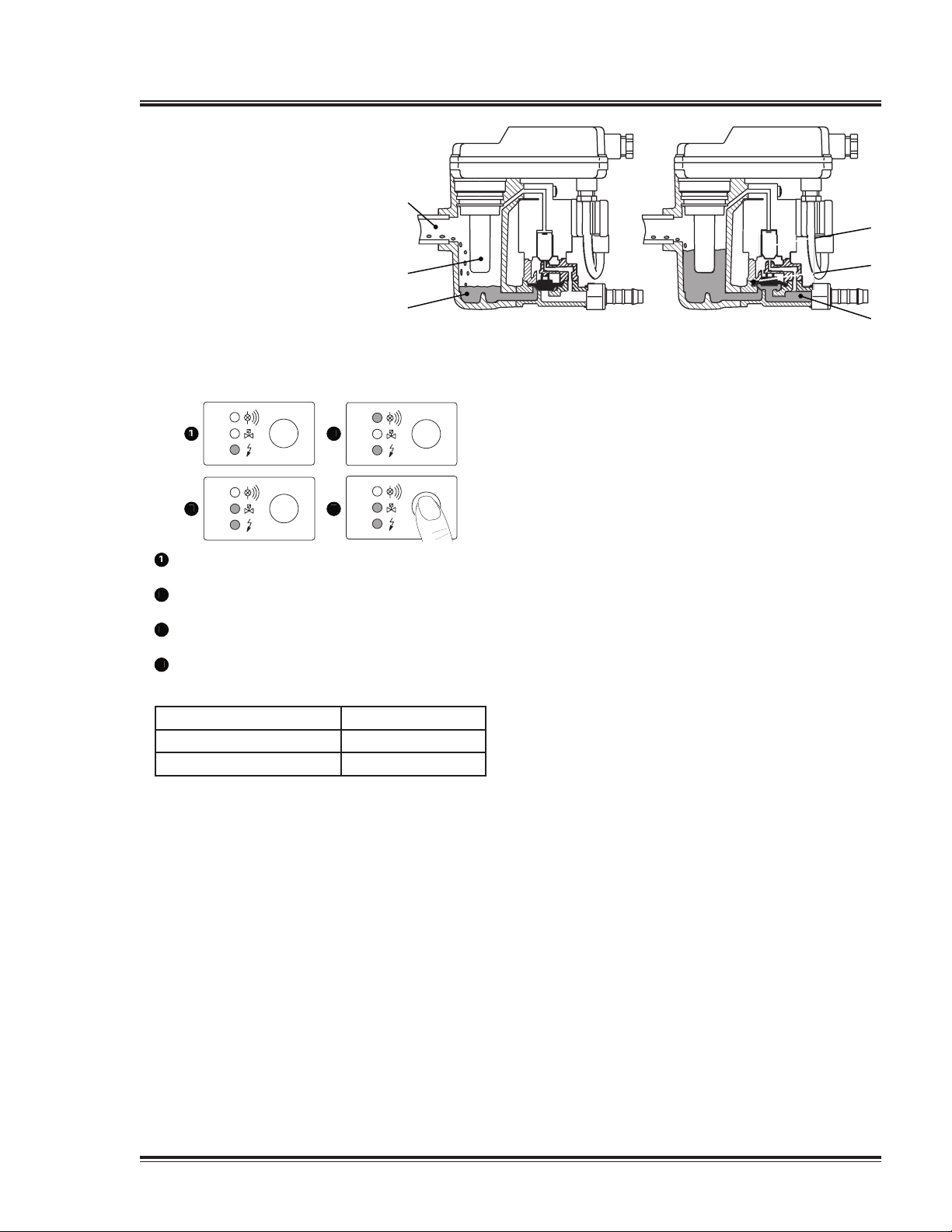

The condensate fl ows through
the feed line (1) into the Q MAT
unit and accumulates in the
container (2). A capacitive sensor
(3) continuously registers the
liquid level and passes a signal
to the electronic control as soon
as the container is fi lled. The
pilot valve (4) is then activated
and the diaphragm (5) opens the
outlet line (6) for discharging the
condensate.
When the Q MAT unit has been emptied, the
outlet line is closed again quickly and tightly
without wasting compressed air.
TEST
Power
Alarm
Valve
11
TEST
Power
Alarm
Valve
22
TEST
Power
Alarm
Valve
33
TEST
Power
Alarm
Valve
44
11
Ready for operation - Power on
22
Discharge procedure - Outlet line open
33
Malfunction - Alarm mode activated
44
Test - Manual drainage/alarm
To check for correct function using the
test button:
PRESS THE TEST BUTTON: EFFECT:
SHORT MANUAL DRAINAGE
>1 MIN ALARM MODE
Function
1
2
3
4
5
6
When the micro controller registers a
malfunction, the device will automatically
change to the alarm mode. The switching
sequence of the valve continues until the fault is
cleared (automatically or through maintenance).
The red LED fl ashes as long as the device is in
the alarm mode.
Malfunctioning could be caused by:
• Mistakes during installation
• Dropping below the necessary minimum
pressure
• Excessive condensate quantities
(overloading)
• Blocked/shut off outlet line
• Extreme amount of dirt particles
• Frozen piping
If the fault is not cleared within the fi rst minute,
a fault signal is triggered (see illustration) which
can be picked off as a potential-free signal via
the alarm relay. (24 Vdc version: pages 14-15)
4 Quincy Compressor-Q MAT 03/Q MAT HP 1000 Condensate Drain

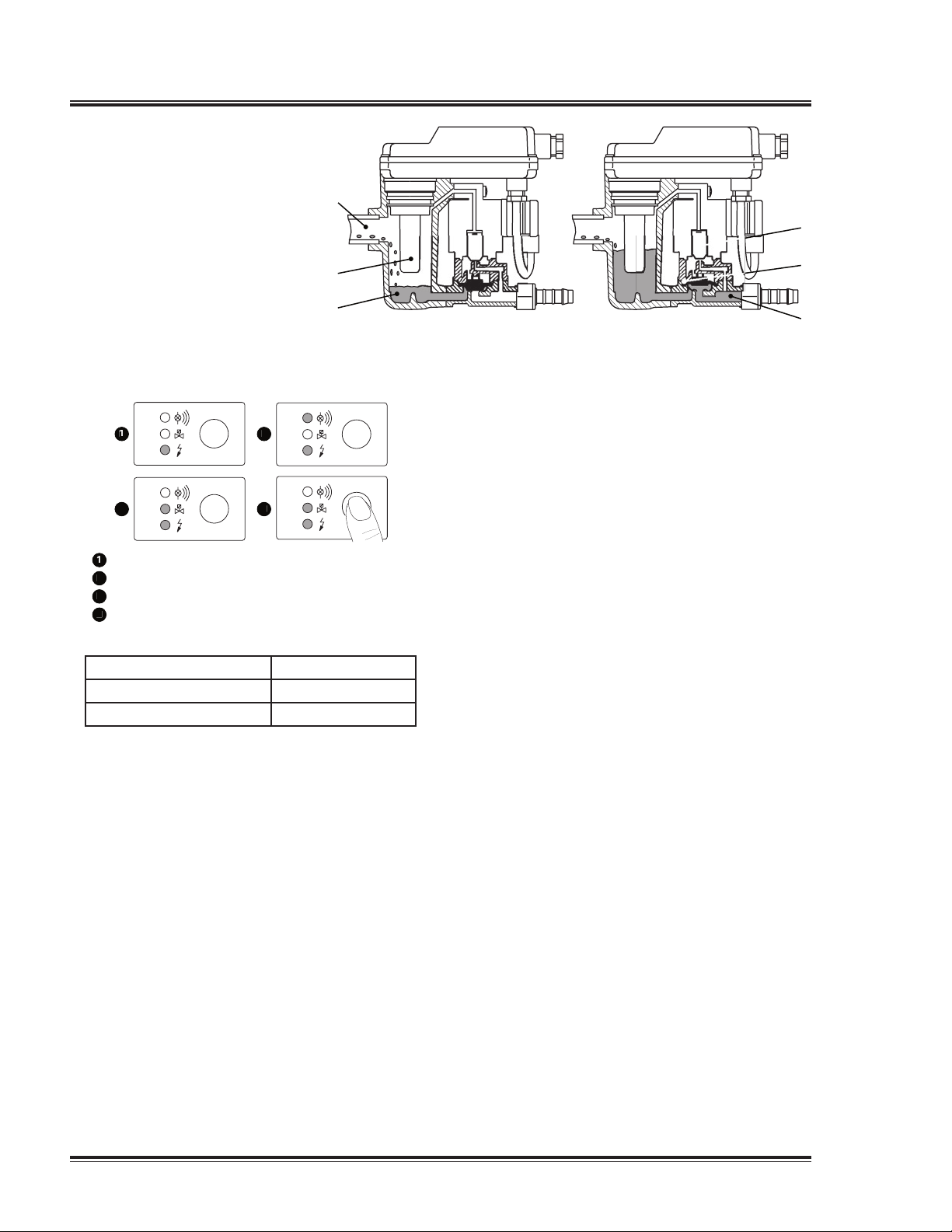

El condensado fl uye a través de
la tubería de entrada (1) al Q MAT
y se acumula en el depósito (2).
El sensor capacitivo de nivel (3)
controla permanentemente el
nivel de llenado. Si el depósito
está lleno, el sensor emite una
señal a la unidad de pilotaje
electrónico. Inmediatamente se
acciona la válvula de pilotaje (4) y
la membrana (5) abre la salida (6)
para purgar el condensado.
En el momento en el que el Q MAT esta vacío
se cierra la salida herméticamente antes de que
se produzca un escape de aire comprimido.
TEST
Power
Alarm
Valve
11
TEST
Power
Alarm
Valve
22
TEST
Power
Alarm
Valve
33
TEST
Power
Alarm
Valve
44
11
En funcionamiento El aparato - está bajo
tensión eléctrica
22
Procedimiento de descarga - La salida
está abierta
33
Perturbación - El modo „ALARMA“ está
ectivado
44
Test - Purga manual/alarma
El interruptor de „TEST“ sirve para el
control del funcionamiento:
ACCIONAMIENTO: RESULTADO:
RÁPIDO PURGA MANUAL
>1 MIN MODO DE ALARMA
1
2
3
4
5
6
Funcionamiento
Si el microcontrolador detecta una perturbación
en el funcionamiento, se activa el modo de
alarma. La secuencia de actuación de la válvula
dura hasta que la causa de la perturbación
haya sido eliminada (por si misma o por un
mantenimiento). El LED rojo parpadea durante
el estado de alarma.
Posibles causas son:
• fallos en el montaje
• la presión está por debajo de la presión
mínima indicada
• la cantidad de condensado es demasiado
alta
• está taponada o cerrada la tubería de la
salida
• cantidad extrema de partículas de
suciedad
• tuberías heladas
Si la perturbación no está eliminada dentro del
primer minuto, se activa el mensaje de la alarma
(ver imágen), que puede ser transmitida como
señal sin potencial a través del relé de alarma.
(versión 24 Vcc: ver páginas 14-15)
Quincy Compressor-Q MAT 03/Q MAT HP 1000 Condensate Drain 5
Fonctionnement
1
2
3
4
5
6
Amené dans le Q MAT par
la conduite d’arrivée (1), le
condensat est collecté dans
le réservoir (2). Une sonde
capacitive (3) surveille en
permanence le niveau de
remplissage et envoie un signal
à la commande électronique
dès que le réservoir est rempli.
L’électrovanne pilote (4) est
activée et la membrane (5) ouvre
la conduite d’évacuation (6) pour
l’éclusage du condensat.
Dès que le Q MAT est vide, la conduite
d’évacuation est à nouveau refermée avec
une parfaite étanchéité, avant même que l’air
comprimé ne puisse s’échapper.
TEST
Power
Alarm
Valve
11
TEST
Power
Alarm
Valve
22
TEST
Power
Alarm
Valve
33
TEST
Power
Alarm
Valve
44
11
Prêt à fonctionner - Tension
d’alimentation présente
22
Phase de purge - Conduite d’évacuation
ouverte
33
Dysfonctionnement - Mode Alarme activé
44
Test - Purge manuelle/Alarme
La touche Test sert à tester le
fonctionnement:
ACTION: EFFET:
BRÈVE PURGE MANUELLE
>1 MIN MODE ALARME
Lorsque le microcontrôleur détecte une
anomalie, il active le mode alarme. La séquence
d’activation de la vanne persiste jusqu’à ce que
le problème soit résolu (automatiquement ou
par intervention de maintenance). La LED rouge
clignote pendant la fonction d’alarme.
Causes de dysfonctionnement possibles:
• Défaut au niveau de l’installation
• Pression minimale non atteinte
• Trop de condensat (surcharge)
• Ecoulement bouché ou obturé
• Importantes quantités d’impuretés
• Conduites gelées
Si la panne n’est pas résolue en l’espace d’une
minute, un signal d’alarme est émis (voir fi gure).
Un signal sans potentiel est délivré par le relais
d’alarme. (Version 24 Vdc: voir pages 14-15)
6 Quincy Compressor-Q MAT 03/Q MAT HP 1000 Condensate Drain
Dieses Handbuch passt für folgende Modelle
1
Inhaltsverzeichnis
Andere Quincy Compressor Wärmepumpe Handbücher
Beliebte Wärmepumpe Handbücher anderer Marken
Mitsubishi Electric
Mitsubishi Electric PUZ-SWM60VAA Bedienungsanleitung
Dimplex
Dimplex LI 16I-TUR Benutzerhandbuch
Carrier
Carrier WSHP Open v3 Kurzanleitung zur Einrichtung
TGM
TGM CTV14CN018A Bedienungsanleitung
Carrier
Carrier 38MGQ Series Bedienungsanleitung
Kokido
Kokido K2O K880BX/EU Fehlerbehebungshandbuch
