RADICAL R-C10OP2 Bedienungsanleitung

KOMPATIBILITÄTSLISTE

BITTE BEACHTEN:

- Der Einbau des Radical-Geräts sollte von einem autorisierten Fachhändler durchgeführt werden.

Zur Montage werden spezifische Kenntnisse und Werkzeuge benötigt. Unsachgemäßer Einbau

kann zu Schäden am Fahrzeug und am Radical-Gerät führen.

HINWEIS:

- Das Zielfahrzeug muss mit einem Radio- oder Navigationssystem ausgerüstet sein. Das Radical-

Gerät ist nicht mit Fahrzeugen kompatibel, welche ab Werk mit einem Hybrid- oder Elektroantrieb

ausgestattet sind.

- Diese Installationsanleitung gilt für die Fahrzeugplattformen, welche in der Kompatibilitätsliste

aufgeführt sind und den Zustand, wie er vom jeweiligen Fahrzeughersteller angeboten wird.

Davon abweichende Ausstattungen und Installationen können zu Komplikationen und

Fehlfunktionen führen.

LIEFERUMFANG:

Nr.

Artikel

Menge

Radical-Gerät

GPS-Antenne

WIFI-Antenne

Externe BT MIC und Kabel 3m

USB-Kabel 4P to 4P,USB-B

Weiblich, Lila

USB-Kabel 4P to 6P,USB-B

Weiblich, Grün

AUX+RCA Kabel 10PIN

SUBWOOFER Kabel

Sicherung 15A250V

Montagewerkzeug

Kunstoffgriff

Hauptanschlusskabel für

OPEL

CAN-BUS für OPEL

FM Antennenadapter Single

FAKRA

Entriegelungswerkzeug

Doppelseitiges Klebepad

Kurzanleitung

MARKE

MODELL

TYP

MODELLYAHR

OPEL

Corsa

2006 > 2014

OPEL

Zafira

2008 > 2012

OPEL

Astra

2007 > 2010

OPEL

Antara

N.A.

2007 > 2015

EINBAUBEISPIEL OPEL Zafira

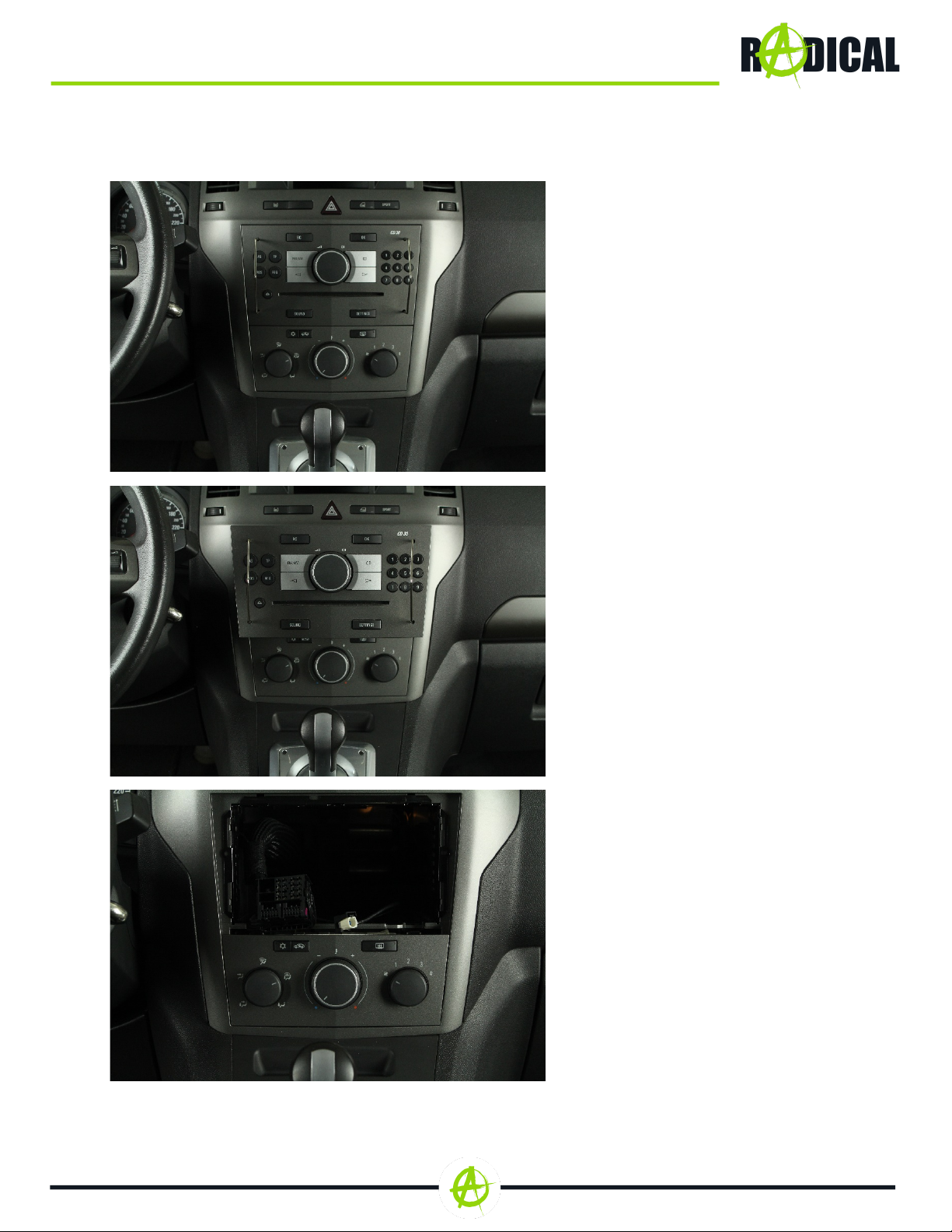

DEMONTAGE UND VORBEREITUNG:

1. Lösen Sie mit dem beiliegenden

Entriegelungswerkzeug (Nr. 14) Ihr

Werksradio aus dem Radioschacht.

Hierzu müssen die zwei

Entriegelungsschlüssel eingeführt

werden.

2. Das Gerät sollte sich nun ohne

Kraftaufwand herausziehen lassen.

3. Um das Gerät vollständig aus dem

Geräteschacht entfernen zu können,

müssen Sie zuvor alle

Steckanschlüsse (z.B.

Hauptanschlusskabel,

Antennenkabel, etc.) auf der

Geräterückseite trennen. Legen Sie

das Werksradio zur Seite, um es vor

Beschädigungen zu schützen.

INSTALLATION:

4. Montieren Sie die GPS-Antenne (Nr.

2) an einer geeigneten Stelle und

achten Sie darauf, dass der GPS-

Empfang nicht durch die Abschattung

von metallischen Fahrzeugteilen

negativ beeinflusst wird

(Wärmeschutzverglasung etc.).

Verlegen Sie das Anschlusskabel

anschließend in den Radioschacht.

5. Verlegen Sie die USB-

Verlängerungskabel (Nr. 5, 6) vom

Radioschacht an die von Ihnen

gewünschte Stelle.

6. Verbinden Sie das jeweilige

Hauptanschlusskabel (Nr. 11) des

Radical-Geräts (Nr. 1) mit dem

Stecker des Fahrzeugs und

schliessen Sie den

Verriegelungsmechanismus des

Steckers. Verbinden Sie

anschliessend das CAN-Bus

Interface (Nr. 12) mit dem

Hauptanschlusskabel. Verbinden Sie

alle zuvor in den Radioschacht

verlegten Kabel und die originalen

Antennenkabel mit dem Radical-

Gerät (Nr. 1).

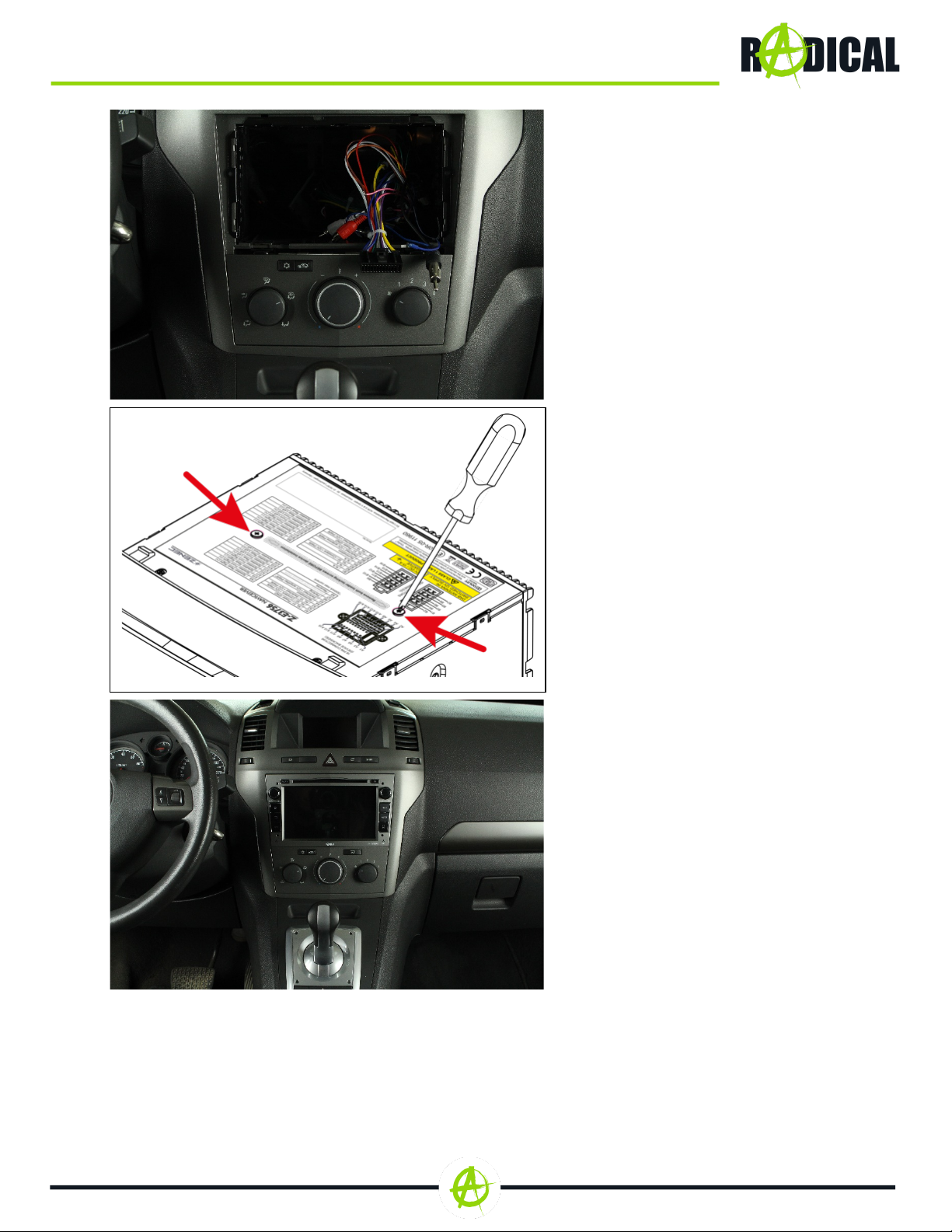

7. Entfernen Sie vor dem Einbau des

Radical-Geräts (Nr. 1) die beiden

Schrauben der Transportsicherung.

8. Verlegen Sie die diversen

Anschlusskabel des Radical-Geräts

sorgfältig im unteren Bereich der

Radioschachts. Schieben Sie

anschließend das Radical-Gerät

vorsichtig und mit dosierter

Kraftaufwendung zurück in den

Radioschacht. Drücken Sie den R-

C10OP2 soweit nach innen, bis Sie

hören wie die Verriegelung einklickt.

Der Einbau des R-C10OP2 ist hiermit

beendet.

ANSCHLUSSSCHEMA:

COMPATIBILITY LIST

PLEASE NOTE:

- The installation of the Radical device should be carried out by an authorized installer. Specific

knowledge and tools are required to do the installation. Incorrect installation can cause damage to

the vehicle and the Radical device.

CAUTION:

- The target vehicle must factory configured with an OE radio or navigation systems. The Radical

device is not compatible with vehicles, which are equipped with a hybrid or electro drive.

This device installation manual applies to vehicle platforms appearing in the compatibility list on

the previous page, and in a condition as offered by the respective vehicle manufacturer. Other

differing configurations and installations may result in complications and malfunctions.

THE KIT INCLUDES:

Nr.

Artikel

Menge

Radical device

GPS antenna

WIFI Antenna

External BT MIC and Cable

USB Cable 4P to 4P,USB-B

Female, Purple

USB Cable 4P to 6P,USB-B

Female, Green

AUX+RCA Cable 10PIN

SUBWOOFER Cable

Fuse 15A250V

Installation Tool Plastic

Handle

Power Cables for OPEL

CAN BUS for OPEL

FM antenna adapter single

FAKRA

Unit Discharge Key

3M double Sticker

Quick start guide

BRAND

MODEL

TYPE

MODEL YEAR

OPEL

Corsa

2006 > 2014

OPEL

Zafira

2008 > 2012

OPEL

Astra

2007 > 2010

OPEL

Antara

N.A.

2007 > 2015

EXAMPLE OF INSTALLATION OPEL Zafira

REMOVAL WORK AND PREPARATION:

1. Unlock the OE radio with the unlock

tool (No. 14) contained in the set.

You need to insert two keys.

2. It should be possible to pull out the

radio without applying brute force.

3. To completely remove the OE radio,

all the cables (i.e. main wire harness,

antenna cable etc.) must be

unplugged on the backside of the

device. Put the radio aside in a safe

place, to protect it from damage.

INSTALLATION:

4. Install the GPS antenna (No. 2) in a

suitable position, making sure that

the GPS reception is not adversely

affected by unwanted shielding of

metallic vehicle parts (thermal

insulation glazing, etc.). Then route

the connection cable into the radio

bay.

5. Route the USB extension cable´s

(No. 5, 6) from the radio bay to your

preferred position.

6. Connect the main harness (No. 11) of

the Radical device (No. 1) to the

Fakra connector of the car and close

its locking mechanism. Connect the

CAN bus interface (No. 12) to the

main harness. Connect all the cables

to the Radical device (No. 1), and the

original antenna cables.

7. Before installing the Radical device

(No. 1) remove the two transport

securing screws.

8. Neatly arrange the wires to the side,

making room for the Radical device.

Carefully slide it into the radio slot.

Push back the R-C10OP2 until you

hear the clicking sound of the

latching mechanism.

The installation of your R-C10OP2 is

now complete.
