RADSON MUNA E T - MOUNTING Bedienungsanleitung
1
Muna E T
[kg] [watt]
905 500 438 960 620 16,60 500
1205 500 438 1260 990 21,50 750
1655 500 438 1710 1460 28,20 1000
1730 600 538 1785 1460 35,00 1250
1730 800 738 1785 1460 36,90 1500
stock Radson
= height - hauteur - hoogte
= lenght - longueur - lengte
= spacing HORIZ brackets - entraxe xations HORI - hartafstand bevestigingen HORI
= height, including control box - hauteur, boîtier inclus - hoogte, bedieningsdoos inbegrepen
= spacing VERTIC brackets - entraxe xations VERTI - hartafstand bevestigingen VERTI
80
126 - 138
74 - 84
X
150
mini
C
B
J
D
==
300
55
classe II - IP44 - IK 09 - CAT C
ELECTRICITE
performance
(en cours
d’obtention)
2
1. Filter cleaning indicator light.
2. Blower operation indicator light.
3. Appliance operation indicator light.
4. Infrared receiver cell.
5. Appliance on/standby
.
Press the button
located on the side of the blower to switch on
the appliance (blower and appliance).
• Indicator light: Solid green - Turbo + appliance switched on.
• Filter 1 indicator light: Off.
• Off: Switched off.
• Solid green: Switched on.
• Flashing red: Working.
In the case of overheating caused by the presence of towels
or any other obstacle obstructing the blower’s air outlet
too much, the appliance’s operation is stopped (red/green
ashing of indicator lights 2 and 3). The blower’s operation
restarts when the temperature drops again, for the rest of
the pre-programmed time.
In case of overheating on the blower’s element, a thermal
safety with manual reset mechanically cuts off the blowing
function.
• Filter 1 indicator light: Flashing red.
• Blower indicator light: Solid green.
Clogging up of the lter can lead to this
overheating. Clean it if necessary.
Press the button “on / standby” for more than 6 seconds
to clear this alarm.
Ensure you clean the lter each time the lter cleaning
alarm is triggered (see “Filter cleaning”).
If the cause of overheating is not identied, the
alarm will be triggered again. In this case, contact your
installer as without intervention, this may, over time,
damage the blower.
The FM radio infrared emitter can
send a blower Turbo start-up order
during a time adjustable by 10
minute intervals which can go up
to 2 hours (the factory congu-
ration dened by default sets the
Boost time at 30 minutes).
Select the mode required by successively pressing the Boost
button. (available in
Auto
,mode (cf FM radio infrared
room thermostat notice)).
Boost : Appliance boost only (Indicator light 3:
Flashing red).
Boost Blower boost only (Indicator light 2:
Flashing red).
Boost
Appliance + blower boost (indicator lights 2 and 3:
Flashing red).
The display of the Boost time countdown replaces that of
the time.
To change the Boost duration, press the +/- buttons: the
adjustment is done in steps of 10 minutes.
You can stop the forced operating at any time
by pressing the Boost button until the Boost segment
disappears.
3

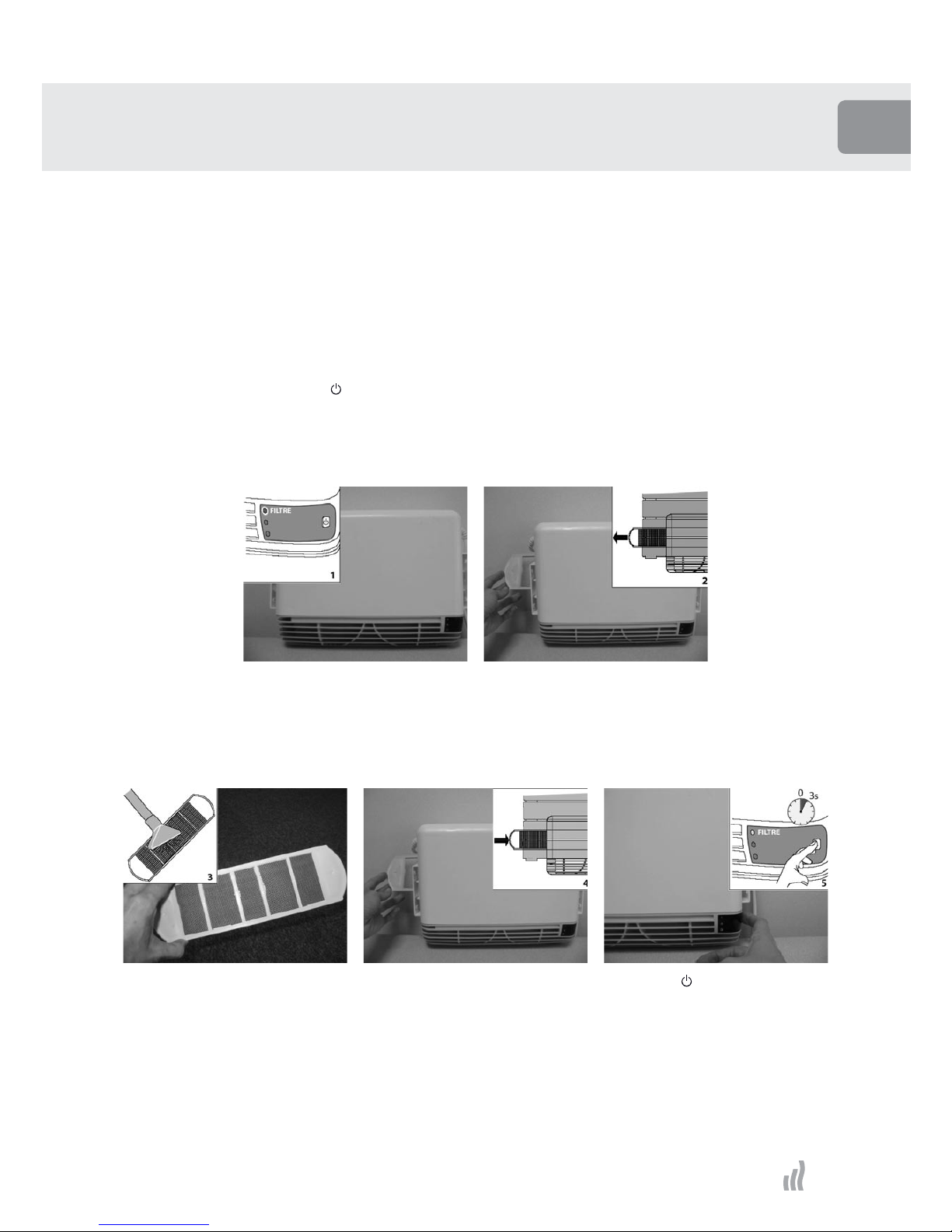

The blower Turbo is equipped with an anti-dust lter which when saturated, can
cause the blower to stop (see “Thermal safety”).
The lter’s indicator light 1 lights up in solid red at the end of 200 hours use. In this
case the blower function becomes inoperable. The lter should then be cleaned.
The blower indicator light remains solid green whatever the orders emitted by the
timer of the FM radio infrared emitter.
The appliance must remain switched on to allow deletion of the lter
cleaning alarm :
3. Clean your lter using a vacuum
cleaner or rinsing it under water.
4. Reposition the lter in the same way
as in gure 2 by sliding it to the right
or left.
5. Press the button for 3 seconds.
This operation deletes the alarm. The
lter alarm is triggered again at the
end of 200 hours use.
1. Filter cleaning alarm: FILTER indicator
light solid red.
2. Remove the lter by sliding it to the
right or left of your appliance.
4
Dans le cas d’une surchauffe provoquée par la présence de
serviettes ou tout autre obstacle obstruant de manière trop
importante la sortie d’air du soufant, le fonctionnement
de l’appareil est suspendu (clignotement rouge/vert des
voyants 2 et 3). Le fonctionnement du soufant est restauré
dès que la température redescend, pour la durée de temps
restante préprogrammée.
En cas de surchauffe sur la résistance du soufant,
une sécurité thermique à réarmement manuel coupe
mécaniquement la fonction soufant.
• Voyant du ltre 1: rouge clignotant.
• Voyant du soufant 2: vert xe.
un encrassement du ltre peut entraîner cette
surchauffe. Le nettoyer le cas échéant. Appuyer plus de
6 secondes sur la touche ‘marche/veille’ pour supprimer
cette alarme de nettoyage ltre se déclenche.
veillez à nettoyer le ltre à chaque fois que
l’alarme de nettoyage ltre se déclenche (voir ‘Nettoyage du
ltre’).
Si la cause de la surchauffe n’a pas été identiée,
l’alarme se déclenchera à nouveau. Dans ce cas, prenez
contact avec votre installateur sans intervention, ceci peut,
avec le temps, dégrader le soufant.
L’émetteur infrarouge radio FM
peut envoyer un ordre de mise en
route du soufant Turbo pendant
une durée réglable par plage de
10 minutes pouvant aller jusqu’à
2 heures (la conguration usine
dénit par défaut la durée du
‘Boost’- à 30 minutes).
Choisissez le mode requis en appuyant successivement sur
la touche Boost (disponible en mode
Auto
,(cf Notice
Thermostat d’ambiance Infrarouge FM)).
Boost : Boost de l’appareil seul (voyant 3 :
rouge clignotant).
Boost Boost du soufant seul (voyant 2 :
rouge clignotant).
Boost
Boost de l’appareil + soufant (voyants 2 et 3 :
rouge clignotant).
L’afchage de décompte du temps de Boost remplace celui
de l’heure. Pour modier la durée du Boost, appuyez sur les
touche ‘+’ ou ‘-’ : le réglage se fait par pas de 10 minutes.
Vous pouvez interrompre la marche forcée à tout
moment en appuyant sur la touche Boost jusqu’à disparition
du segment Boost.
1. Voyant de nettoyage du ltre.
2. Voyant de fonctionnement du soufant.
3. Voyant de fonctionnement de l’appareil.
4. Cellule réceptrice infrarouge.
5. Touche ‘marche/veille’ de l’appareil.
Appuyer sur le bouton
situé sur le côté du soufant pour mettre
l’appareil sous tension (soufant + appareil).
• Voyant 2 et 3: vert xe - soufant + appareil sous tension.
• Voyant du ltre 1: éteint.
• Eteint: hors tension.
• Vert xe: sous tension.
• Rouge clignotant: marche.
5
Le soufant Turbo est équipé d’un ltre anti poussière qui lorsqu’il est saturé, peut
provoquer l’arrêt du soufant (voir ‘Sécurité thermique’).
Le voyant du ltre 1 s’allume en rouge xe au bout de 200 heures d’utilisation.
Dans ce cas la fonction du soufant devient inopérante. Il faut alors procéder au
nettoyage du ltre. Le voyant du soufant 2 reste vert xe quels que soient les
ordres émis par la minuterie ou l’émetteur infrarouge radio FM.
Important: l’appareil doit rester sous tension pour permettre la suppression de
l’alarme nettoyage ltre :
3. Nettoyez votre ltre à l’aide d’un
aspirateur ou en le passant sous
l’eau.
4. Repositionnez le ltre de la même
manière qu’en schéma 2 en glissant
par la droite ou par la gauche.
5. Appuyer pendant 3 secondes sur le
bouton . Cette opération supprime
l’alarme. L’alarme du ltre se
déclenchera à nouveau au bout de
200 heures d’utilisation.
1. Alarme de nettoyage du ltre : voyant
‘FILTRE’ rouge xe.
2. Retirez le ltre en le glissant par
la droite ou par la gauche de votre
appareil.
6
In geval van oververhitting veroorzaakt door de aanwezigheid
van handdoeken of eender welk ander obstakel dat de
luchtuitlaat van de warmeluchtblazer te sterk belemmert,
wordt de werking van het apparaat onderbroken
(controlelampjes 2 en 3 knipperen afwisselend rood en
groen). Zodra de temperatuur opnieuw gedaald is, zal de
warmeluchtblazer opnieuw beginnen te werken en blijven
werken gedurende de resterende voorgeprogrammeerde tijd.
Bij een oververhitting van de weerstand van de
warmeluchtblazer, onderbreekt een thermische zekering
met manuele herinschakeling de warmeluchtblazerfunctie
mechanisch.
• Controlelampje 1 - lter: knippert rood.
• Controlelampje van de warmeluchtblazer: brandt continu
groen.
Een vuile lter kan een dergelijke oververhitting
veroorzaken. Gelieve in voorkomend geval de lter dan ook
te reinigen. Druk gedurende meer dan 6 seconden op ‘aan/
stand-by’ om dit alarm op te heffen.
Let erop dat u de lter goed reinigt telkens het
reinigingsalarm voor de lter weerklinkt (zie “Reiniging van
de lter”).
Als u de oorzaak van de oververhitting niet kunt
vinden, zal het alarm opnieuw weerklinken. In dat geval doet
u er goed aan om contact op te nemen met uw installateur,
want zonder tussenkomst kan dit na verloop van tijd uw
warmeluchtblazer beschadigen.
De Infrarode FM-radio kan een
activeringsopdracht versturen naar
de warmeluchtblazer Turbo voor
een instelbare duur per sprong
van 10 min. tot een maximum van
2 uur (de fabrieksinstelling voorziet
standaard een ‘Boost’-duur van 30
min.).
Kies hiertoe de vereiste modus door opeenvolgend op de
‘Boost’-knop te drukken (beschikbaar in modus
Auto
,(zie
handleiding Infrarode FM-radio omgevingsthermostaat)).
Boost : ‘Boost’ van alleen het toestel (controlelampje
3 knippert rood).
Boost ‘Boost’ van alleen de warmeluchtblazer
(controlelampje 2 knippert rood).
Boost
‘Boost’ van het toestel + de warmeluchtblazer
(controlelampje 2 en 3 knipperen rood).
In plaats van de gewone tijdsaanduiding wordt de
tijdsaftelling van de ‘Boost’ weergegeven. Om de duur van
de ‘Boost’ te veranderen, gebruikt u de ‘+’- of de ‘-’-knop:
daarmee verandert u de werkingsduur telkens met een
sprong van 10 min.
U kunt de doorlopende werking op elk moment
ook onderbreken door op de ‘Boost’-knop te blijven drukken,
totdat de ‘Boost’-indicatie verdwijnt.
1. Controlelampje dat aangeeft dat de lter
moet worden gereinigd.
2. Controlelampje dat aangeeft dat de
warmeluchtblazer ingeschakeld is.
3. Controlelampje dat aangeeft dat het
toestel ingeschakeld is.
4. IR-ontvangstcel.
5. Aan/stand-by’
van het toestel .
Druk op
aan de zijkant van de warmeluchtblazer om het toestel
in te schakelen (warmeluchtblazer + toestel).
• Controlelampje 2 en 3: branden continu groen -
warmeluchtblazer + toestel zijn ingeschakeld.
• Controlelampje 1 - lter: brandt niet.
• Brandt niet: de warmeluchtblazer is uitgeschakeld.
• Brandt continu groen: de stroomtoevoer is ingeschakeld.
• Knippert rood: de warmeluchtblazer werkt.
7
De warmeluchtblazer Turbo is uitgerust met een antistoflter die, eenmaal
verzadigd, de werking van de warmeluchtblazer kan onderbreken (zie “Thermische
zekering”).
Na ongeveer 200 gebruiksuren zal het controlelampje 1 (lter) continu rood
beginnen te branden en zult u de warmeluchtblazer niet meer kunnen
inschakelen. In dat geval dient u eerst de lter te reinigen. Het controlelampje
2 (warmeluchtblazer) blijft intussen continu groen branden, ongeacht de
opdrachten die via de tijdschakelaar of de IR/FM-radiozender verstuurd worden.
De stroomtoevoer naar het apparaat mag niet onderbroken worden om
het lterreinigingsalarm te kunnen uitschakelen :
3. Reinig de lter met behulp van uw
stofzuiger of spoel hem af.
4. Schuif de lter op dezelfde manier
als in afbeelding 2 getoond wordt,
langs links of rechts opnieuw in het
apparaat.
5. Druk 3 seconden lang op de
knop. Daarmee reset u het alarm.
Het lteralarm wordt nu opnieuw
geactiveerd na 200 gebruiksuren.
1. Filterreinigingsalarm - het ‘FILTER’-
controlelampje brandt continu rood.
2. Verwijder de lter door hem langs
links of rechts uit uw apparaat te
schuiven.
WWW.RADSON.COM
Vogelsancklaan 250 - B-3520 Zonhoven
T. +32 (0)11 81 31 41 - F. +32 (0)11 81 73 78
157 Avenue Charles Floquet - 93158 Le Blanc Mesnil cedex
T. 01 55 81 29 29 - F. 01 55 81 29 20
Dieses Handbuch passt für folgende Modelle
6
Inhaltsverzeichnis
Sprachen:
Andere RADSON Heizung Handbücher
RADSON
RADSON FLORES E - MOUNTING Bedienungsanleitung
RADSON
RADSON ELATO ET Bedienungsanleitung
RADSON
RADSON FLORES E T - MOUNTING Bedienungsanleitung
RADSON
RADSON vido Bedienungsanleitung
RADSON
RADSON ALIF E Bedienungsanleitung
RADSON
RADSON MENAI E - MOUNTING Bedienungsanleitung
RADSON
RADSON PANEL RADIATOR Bedienungsanleitung
RADSON
RADSON MUNA E - MOUNTING Bedienungsanleitung
RADSON
RADSON FLORES C CH E - MOUNTING Bedienungsanleitung
RADSON
RADSON DELTA LASERLINE E - MOUNTING Bedienungsanleitung
RADSON
RADSON COSMOLEDO E Bedienungsanleitung
RADSON
RADSON JAVA E - MOUNTING Bedienungsanleitung
RADSON
RADSON AMIRANTE E - MOUNTING Bedienungsanleitung
RADSON
RADSON Vido Series Bedienungsanleitung
RADSON
RADSON APOLIMA E Bedienungsanleitung
RADSON
RADSON MENAI D E - MOUNTING Bedienungsanleitung
RADSON
RADSON @T21 - MOUNTING Bedienungsanleitung
RADSON
RADSON MINORCA E - MOUNTING Bedienungsanleitung
RADSON
RADSON LIKOMA H E - MOUNTING Bedienungsanleitung
RADSON
RADSON FLORES C E - MOUNTING Bedienungsanleitung
Beliebte Heizung Handbücher anderer Marken
Empire Heating Systems
Empire Heating Systems WCC65 Bedienungsanleitung
Wetekom
Wetekom 92 86 43 Bedienungsanleitung
Desa
Desa SPC170-F Bedienungsanleitung
Watlow
Watlow Watrod Electric Tubular Heaters Bedienungsanleitung
Haverland
Haverland ECO-DRY GPS Series Stücklistenhandbuch
Stelpro
Stelpro ASILVC2060 Series Bedienungsanleitung
