RaidSonic Technology ICY BOX IB-DK4027-CPD Bedienungsanleitung

User‘s Manual IB-DK4027-CPD

USB Type-C®Notebook DockingStation

Handbuch IB-DK4027-CPD

USB Type-C®Notebook DockingStation

Sicherheitshinweise IB-DK4027-CPD

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und

Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen

Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur

Vermeidung der Gefahr nicht befolgt werden.

warnt vor einer unmittelbar gefährlichen Situation, die zum

Tod oder zu schweren Verletzungen führen wird.

warnt vor einer möglicherweise gefährlichen Situation, die

zum Tod oder zu schweren Verletzungen führen kann.

warnt vor einer möglicherweise gefährlichen Situation, die

zu leichten Verletzungen führen kann.

warnt vor einer möglichen Situation, die zu Sach- und Um-

weltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen

• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen

• Kontaktschutzblenden nicht entfernen

• Kontakt mit Spannungsführenden Komponenten vermeiden.

• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren

• Verwendung nur in dafür vorgesehenen Umgebungen

• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!

• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten

• Eigenständige Modiﬁkationen sind unzulässig

• Gerät nicht während eines Gewitters anschließen

• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn

vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen

• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden

• Bauteile nicht mit Gewalt zusammensetzen

• geeignetes Werkzeug verwenden

• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen

• Lüfter-Auslass und passive Kühlkörper freihalten

• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden

• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen

• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren

• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen

• Kleinteile und Verpackungen nicht in Kinderhände geben

GEFAHR

WARNUNG

VORSICHT

ACHTUNG

WARNUNG

VORSICHT

ACHTUNG

WARNUNG

Sicherheitshinweise IB-DK4027-CPD

5. Möglicher Datenverlust

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten

• Produkt nur verwenden, wenn Speziﬁkationen erfüllt sind

• Datensicherung vor Inbetriebnahme durchführen

• Datensicherung vor Anschluss neuer Hardware durchführen

• dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss

am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen

• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet

• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist

• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile,

Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an,

dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Über-

einstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE)

darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen

Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Pro-

dukt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte

zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Die enthaltenen Batterien müssen vor Rückgabe vollständig entladen sein.

Treffen Sie Vorsorge, um die Batterien vor Kurzschluss zu schützen (z.B. durch das Isolieren

der Kontaktpole mit Klebeband)

Bei Fragen kontaktieren Sie gerne unseren Support unter [email protected] oder

besuchen Sie unsere Internetseite www.icybox.de.

ACHTUNG

Safety information IB-DK4027-CPD

Please read carefully the following information to prevent injuries, damage to

material and device as well as data loss:

Warning levels

Signal words and safety codes indicate the warning level and provide immediate

information in terms of the probability of occurrence as well as the type and severity of the

consequences if the measures to prevent hazards are not complied with.

Warns of a directly hazardous situation causing death or

serious injury.

Warns of a potentially hazardous situation that may cause

death or serious injury.

Warns of a potentially hazardous situation that may cause

minor injury.

Warns of a potential situation that may cause material or

environmental damage and disrupt operative processes.

1. Risk of electrical shock

Contact with parts conducting electricity

Risk of death by electrical shock

• Read the operating instructions prior to use

• Make sure the device has been de-energised prior to working on it

• Do not remove contact protection panels

• Avoid contact with conducting parts

• Do not bring plug contacts in contact with pointed and metal objects

• Use in intended environments only

• Operate the device using a power unit meeting the speciﬁcations of the type plate only!

• Keep the device/power unit away from humidity, liquid, vapour and dust

• Do not modify the device

• Do not connect the device during thunderstorms

• Approach specialist retailers if you require repairs

2. Hazards during assembly (if intended)

Sharp components

Potential injuries to ﬁngers or hands during assembly (if

intended)

• Read the operating instructions prior to assembly

• Avoid coming into contact with sharp edges or pointed components

• Do not force components together

• Use suitable tools

• Use potentially enclosed accessories and tools only

3. Hazards caused by a development of heat

Insufﬁcient device/power unit ventilation

Overheating and failure of the device/power unit

• Prevent externally heating up components and ensure an exchange of air

• Do not cover the fan outlet and passive cooling elements

• Avoid direct sunlight on the device/power unit

• Guarantee sufﬁcient ambient air for the device/power unit

• Do not place objects on the device/power unit

4. Hazards caused by very small parts and packaging

Risk of suffocation

Risk of death by suffocation or swallowing

• Keep small parts and accessories away from children

• Store/dispose of plastic bags and packaging in an area that is inaccessible to children

• Do not hand over small parts and packaging to children

DANGER

WARNING

CAUTION

IMPORTANT

WARNING

CAUTION

IMPORTANT

WARNING

Safety information IB-DK4027-CPD

5. Potential data loss

Data lost during commissioning

Potentially irreversible data loss

• Always comply with the information in the operating instructions/quick installation guide

• Exclusively use the product once the speciﬁcations have been met

• Back up data prior to commissioning

• Back up data prior to connecting new hardware

• Use accessories enclosed with the product

6. Cleaning the device

Harmful cleaning agents

Scratches, discolouration, damage caused by moisture or

short circuit in the device

• Disconnect the device prior to cleaning

• Aggressive or intense cleaning agents and solvents are unsuitable

• Make sure there is no residual moisture after cleaning

• We recommend cleaning devices using a dry, anti-static cloth

7. Disposing of the device

Environmental pollution, unsuitable for recycling

Potential environmental pollution caused by components,

recycling circle interrupted

This icon on product and packaging indicates that this product must not be

disposed of as part of domestic waste. In compliance with the Waste Elec-

trical and Electronic Equipment Directive (WEEE) this electrical device and

potentially included batteries must not be disposed of in conventional, do-

mestic waste or recycling waste. If you would like to dispose of this product

and potentially included batteries, please return it to the retailer or your local

waste disposal and recycling point.

The included batteries must be completely discharged before return.

Take precaution to protect the batteries from short circuits (e.g. by insulating the contact

poles with adhesive tape)

If you have any questions, please do not hesitate to contact our support at

[email protected] or visit our website at www.icybox.de.

IMPORTANT

Package content

IB-DK4027-CPD, 1x pouch, 1x manual

Type-C®Notebook DockingStation

The USB Type-C®DockingStation is designed for extra connectivity demands.

With this DockingStation you can extend a USB Type-C®host interface and DisplayPort™

Alt Mode supported computer to more displays, USB peripherals, LAN and memory cards

through one USB Type-C®cable.

Adopting Power Delivery charging technology, upstream charging function through

the Type-C®interface, you can charge the connected notebook by using your existing

Type-C®power supply at once.

Features

• Premium aluminium enclosure with high-gloss glass surface on the top side

• 1x High-Speed HDMI®Type-A interface with up to 3840x2160@30 Hz

• 1x VGA interface with up to 1920x1080P@60 Hz

• 3x USB 3.0 Type-A data interface, data transfer rate of up to 5 Gbit/s

• 1x Single-LUN card reader for SD 2.0 and microSD 2.0 cards with up to 25 MB/s

• 1x RJ45 Ethernet interface, supports 10/100/1000 Mbit/s

• 1x 3.5 mm stereo combo interface for headsets

• 1x USB Type-C®with Power Delivery support, no data transfer

• Charge your notebook with up to 100 W via the USB Type-C®interface by

connecting the original Type-C®power supply of your computer.

Side views

1. USB Type-C®only for Power Delivery up to 20 V@5 A (100 W), no data transfer

2. HDMI®interface / up to 3840x2160@30 Hz

3. microSD 2.0 card reader up to 25 MB/s

4. SD 2.0 card reader up to 25 MB/s

5. 3.5 mm stereo combo jack (microphone/audio out)

1. 3x USB 3.0 Type-A data interface + 0.9 A charging

1. RJ45 Ethernet interface, supports 10/100/1000 Mbit/s

2. VGA interface up to 1920x1080P@60 Hz

Manual IB-DK4027-CPD

1. 2.

1. 2. 3. 4. 5.

Starting up

Requirements

• Host computer with an available USB Type-C®port (to ensure full dock functional-

ity, the host USB Type-C®port must support USB Power Delivery and DisplayPort™

Alt Mode or Thunderbolt™3)

• Any of the following operating systems: Windows®10, macOS®

Note: The DockingStation can still connect to a host computer with a USB Type-C®port

that does not support Power Delivery (but must still support DisplayPort™Alt Mode). In this

conﬁguration, the DockingStation will not provide power to your host notebook.

USB Type-C®

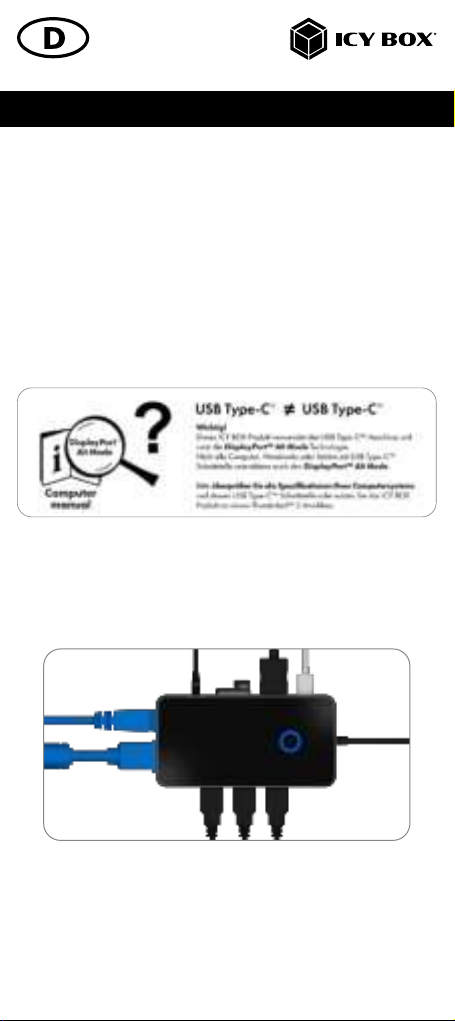

Not all USB Type-C®ports support the full functionality of the USB Type-C®standard.

Some ports might only provide data transfers, and might not support video or Power

Delivery over USB.

To use this dock to its full potential, ensure that the host USB Type-C®port from your com-

puter supports DisplayPort™Alt Mode, as well as USB Power Delivery or Thunderbolt™3.

Note! The USB Type-C®port on the DockingStation supports only Power Delivery (no

data transfer).

Install and use the docking station

1. Connect USB Type-C®cable

2. Connect your devices to the appropriate interfaces on the dock

The dock will automatically install some of the required drivers once it is connected

to your notebook’s USB Type-C®port. If you receive a prompt to automatically

install the driver(s), follow the on-screen instructions to complete the installation.

3. Connect your external display to the DockingStation’s video port.

Note: Video output capabilities are dependent on the video card and hardware speciﬁca-

tions of your connected host notebook. Certain graphic cards have limited support, while

some monitors will also limit the output resolution.

Manual IB-DK4027-CPD

Conﬁgure a display device

Please setup your display settings accordingly to your operating system and requirements.

For detailed information, see the corresponding operation manual and description of your

operating system.

Supported video resolutions

The DockingStation supports:

• Ultra HD resolution via HDMI®if the connected HDMI®display supports it.

• Full HD resolution via VGA if the connected VGA display supports it.

Number of displays Video output conﬁguration Maximum resolution/monitor

1 HDMI®3820x2160@30 Hz

1 VGA 1920x1080@60 Hz

2 (Only Mirrored) HDMI®+ VGA max 2x 1920x1080@60 Hz

Usage of memory card slots

SD card

Insert the SD card into the SD card slot with the bevelled corner in front of it. The golden

PIN’s of the card must be directed downwards (blue LED at the top).

microSD card

Insert the microSD card into the microSD card slot with the bevelled corner in front of it. The

golden PIN’s of the card must be directed upwards (blue LED at the top).

Single-LUN - the card reader can only work with one memory card at a time

Note: In order to power and charge your connected laptop, its USB Type-C®port must

support USB Power Delivery or Thunderbolt™3.

Important

1. When connecting the USB Type-C®plug of the IB-DK4027-CPD to a Chrome-

book™, the mouse to be connected to the USB 3.0 Type-A port will not work

immediately; it will have seconds’ delay. This problem also occurs with other similar

Type-C®adapters (including Apple original 3 in 1 adapter) when connected with

Chromebook™.

2. Attention! When plugging in and out a Power Delivery adapter to the Type-C®

interface of the IB-DK4027-CPD, the connected USB devices will get disconnected

ﬂashily and then reconnect within a few seconds. In order to prevent possible data

loss or corruption, avoid disconnecting the Power Delivery adapter from AC power

while transferring data.

Handbuch IB-DK4027-CPD

Verpackungsinhalt

IB-DK4027-CPD, Tasche, Schnellinstallationsanleitung

Type-C®Notebook DockingStation

Die USB Type-C®DockingStation von ICY BOX in elegantem Design und mit Power

Delivery Technologie ist für den Anschluss an einen Computer (z.B. Laptop, Notebook,

etc.) mit Type-C®Schnittstelle und DisplayPort™Alt Mode Unterstützung entwickelt worden,

um zusätzliche Monitore, USB Peripheriegeräte, LAN und Speicherkarten anschließen zu

können. Der Computer kann gleichzeitig über eine Power Delivery Type-C®Schnittstelle

mit Strom versorgt werden.

Merkmale

• Hochwertiges und stylisches Aluminiumgehäuse mit hochglänzender Glasoberﬂäche

• 1x High-Speed HDMI®Type-A bis zu 3840x2160@30 Hz

• 1x VGA bis zu 1920x1080@60 Hz

• 3x USB 3.0 Type-A Anschluss mit Datenübertragungsrate bis zu 5 Gbit/s

• 1x Single-LUN Kartenleser für SD 2.0 und microSD 2.0 Karten bis zu 25 MB/s

• 1x RJ45 Ethernet Schnittstelle, unterstützt 10/100/1000 Mbit/s

• 1x 3,5 mm Stereo Kombianschluss für Headsets

• 1x USB Type-C®Schnittstelle mit Power Delivery Unterstützung, keine Daten-

übertragung Versorgt Ihr Notebook mit bis zu 100 W über den USB Type-C®

Anschluss, unter Verwendung des originalen Type-C®Netzteils des Computers

Seitenansicht

1. USB Type-C®nur für Power Delivery bis zu 20 V@5 A (100 W), keine Daten-

übertragung

2. HDMI®Schnittstelle bis zu 3840x2160@30Hz

3. microSD 2.0 Kartenleser bis zu 25 MB/s

4. SD 2.0 Kartenleser bis zu 25 MB/s

5. 3,5 mm Stereo Kombianschluss (Mikrofon/Audio)

1. 3x USB 3.0 Type-A Datenschnittstelle + 0,9 A auﬂaden

1. RJ45 Ethernet Schnittstelle / Gigabit

2. VGA Schnittstelle / bis zu 1920x1080P@60 Hz

1. 2.

1. 2. 3. 4. 5.

Inbetriebnahme

Anforderungen

• Host Computer mit freier USB Type-C®Schnittstelle (um den vollen Funktionsum-

fang zu gewährleisten, muss der verwendete USB Type-C®Anschluss USB Power

Delivery und den DisplayPort™Alt Mode oder Thunderbolt 3™unterstützen)

• Unterstützte Betriebssysteme: Windows®10, macOS®

Hinweis: Die DockingStation kann auch an Host Notebooks mit USB Type-C®Schnittstelle

OHNE Power Delivery Unterstützung genutzt werden (DisplayPort™Alt Mode wird weiter-

hin benötigt). In diesem Falle kann das Notebook NICHT über die Type-C®Schnittstelle

mit Strom versorgt werden.

USB Type-C®

Nicht alle USB Type-C®Schnittstellen am Markt unterstützen den vollen Funktionsumfang des

USB Type-C®Standards. Einige Schnittstellen ermöglichen unter Umständen lediglich Daten-

übertragung, aber eventuell keine Videoübertragung oder Stromversorgung via USB.

Um das volle Potential der IB-DK4027-CPD ausschöpfen zu können, vergewissern Sie

sich, dass Ihre Host USB Type-C®Schnittstelle den DisplayPort™Alt Mode und USB Power

Delivery oder Thunderbolt™3 unterstützt.

Hinweis! Die zusätzliche USB Type-C®Schnittstelle an der DockingStation unterstützt

lediglich Power Delivery und keine Datenübertragung.

Installieren und Verwenden der Dockingstation

1. USB Type-C®Kabel anschließen

2. Schließen Sie Ihre Perepheriegeräte an die entsprechenden Schnittstellen an.

Nach dem Anschließen der IB-DK4027-CPD werden automatisch benötigte

Treiber installiert bzw. aktualisiert. Um die Installation abzuschließen, folgen Sie

den Anweisungen, falls während der automatischen Installation dazu aufgefordert

werden sollten.

3. Schließen Sie Ihren externen Monitor an einen der Videoanschlüsse der

DockingStation an.

Handbuch IB-DK4027-CPD

Andere RaidSonic Technology Computerzubehör Handbücher

RaidSonic Technology

RaidSonic Technology Icy Box IB-DK2245AC Bedienungsanleitung

Beliebte Computerzubehör Handbücher anderer Marken

Motorola

Motorola ATRIX Bedienungsanleitung

HP USB Media Docking Station Bedienungsanleitung

Cherry

Cherry B.UNLIMITED 3.0 Bedienungsanleitung

Logitech

Logitech IO2 Bedienungsanleitung

ARM

ARM DSTREAM-ST Bedienungsanleitung

Bartec

Bartec TC 7 Series Bedienungsanleitung

Philips

Philips SPC3540 Bedienungsanleitung

Logitech

Logitech mk220 Bedienungsanleitung

SilverStone

SilverStone LC02 Bedienungsanleitung

Flexispot

Flexispot ML2B Bedienungsanleitung

Hamlet

Hamlet UNIVERSAL COVER 101 KBT2 Bedienungsanleitung

Adam Equipment

Adam Equipment RS-485 Bedienungsanleitung

Vivo

Vivo MOUNT-KB05-4DW Bedienungsanleitung

Kvaser

Kvaser Memorator Professional Bedienungsanleitung

DRC

DRC D-Imaging Bedienungsanleitung

Sven

Sven Base 305 сombo Bedienungsanleitung

Hama

Hama 108310 Bedienungsanleitung

SpeechWare

SpeechWare FlexyMike FMK03 Bedienungsanleitung
