FITTING INSTRUCTIONS FOR LP0127BK LICENCE PLATE BRACKET

YAMAHA T-MAX 530 2012

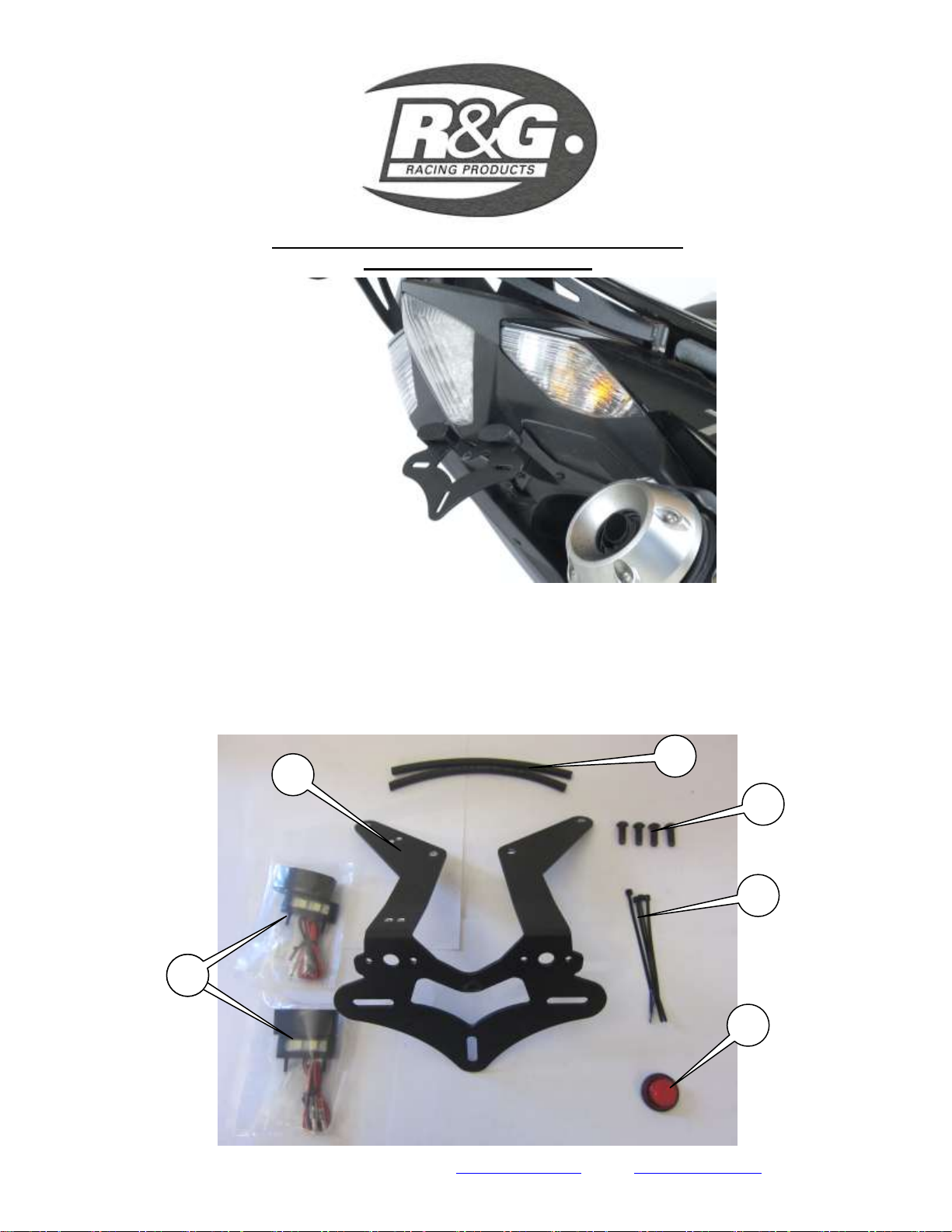

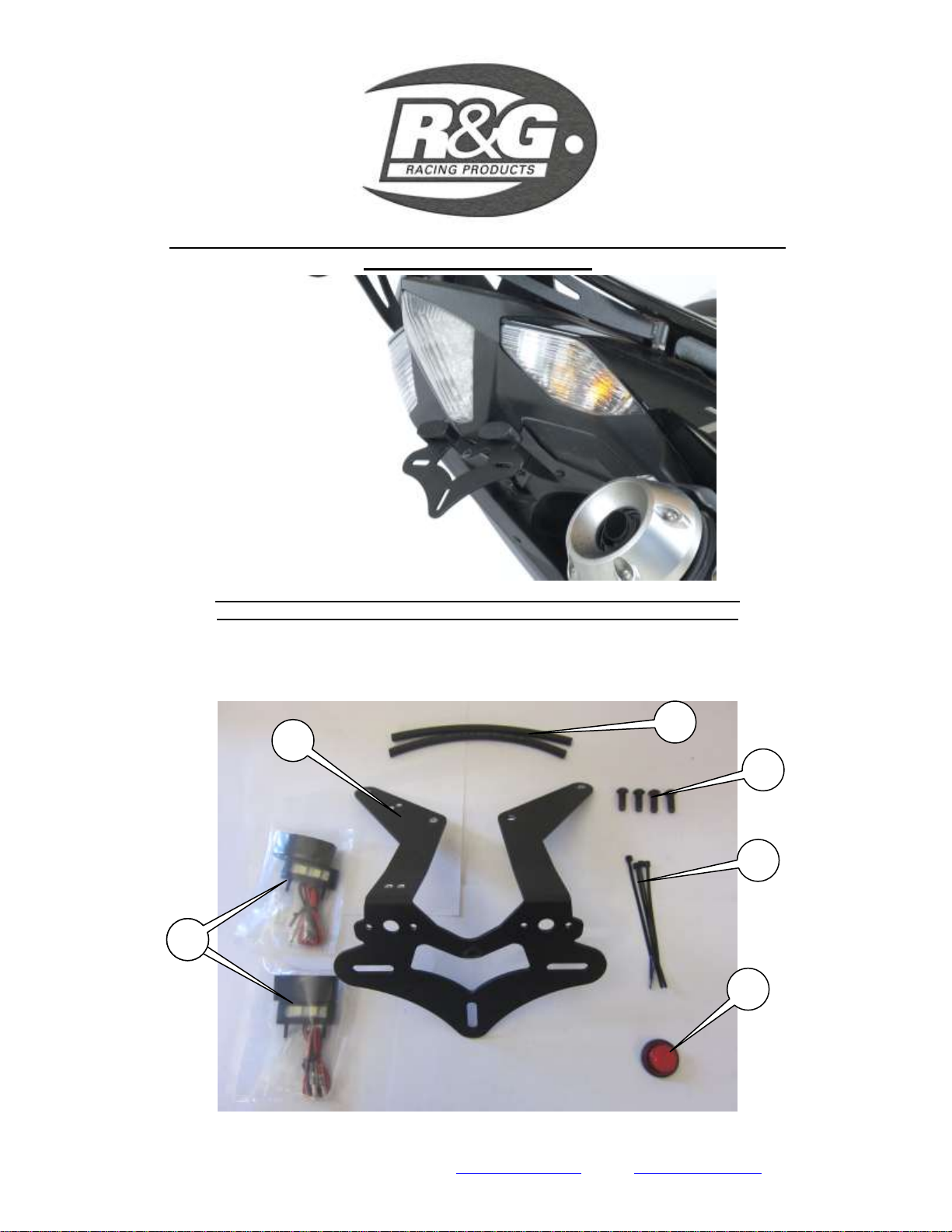

THIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED BELOW.

DO NOT PROCEED UNTIL YOU ARE SURE ALL PARTS ARE PRESENT.

Please note that the way the kit is packed does not necessarily represent the way of mounting to the bike.

THE PARTS SHOWN MAY BE REPRESENTATIVE ONLY (FOR CLARITY OF INSTRUCTIONS ONLY)

R&G Racing

Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ

Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: [email protected]m

LEGEND

ITEM 1 = LICENCE PLATE BRACKET (TB0127) (x1).

ITEM 2 = 200mm LENGTH OF HEAT SHRINK (x2).

ITEM 3 = M6 x 20mm LONG BUTTON HEAD BOLT (x4).

ITEM 4 = CABLE TIES (x4).

ITEM 5 = REFLECTOR (x1).

ITEM 6 = LA0002 No PLATE LIGHT ASSEMBLY (x2).

Please note that in cases where kits are packed with rubber washers holding the components onto

the bolt –the rubber washers should be thrown away!

TOOLS REQUIRED

Set of metric Allen keys to include 4mm A/F size.

Socket set to include 10mm socket.

Electrical pliers/crimps.

Small amount of superglue

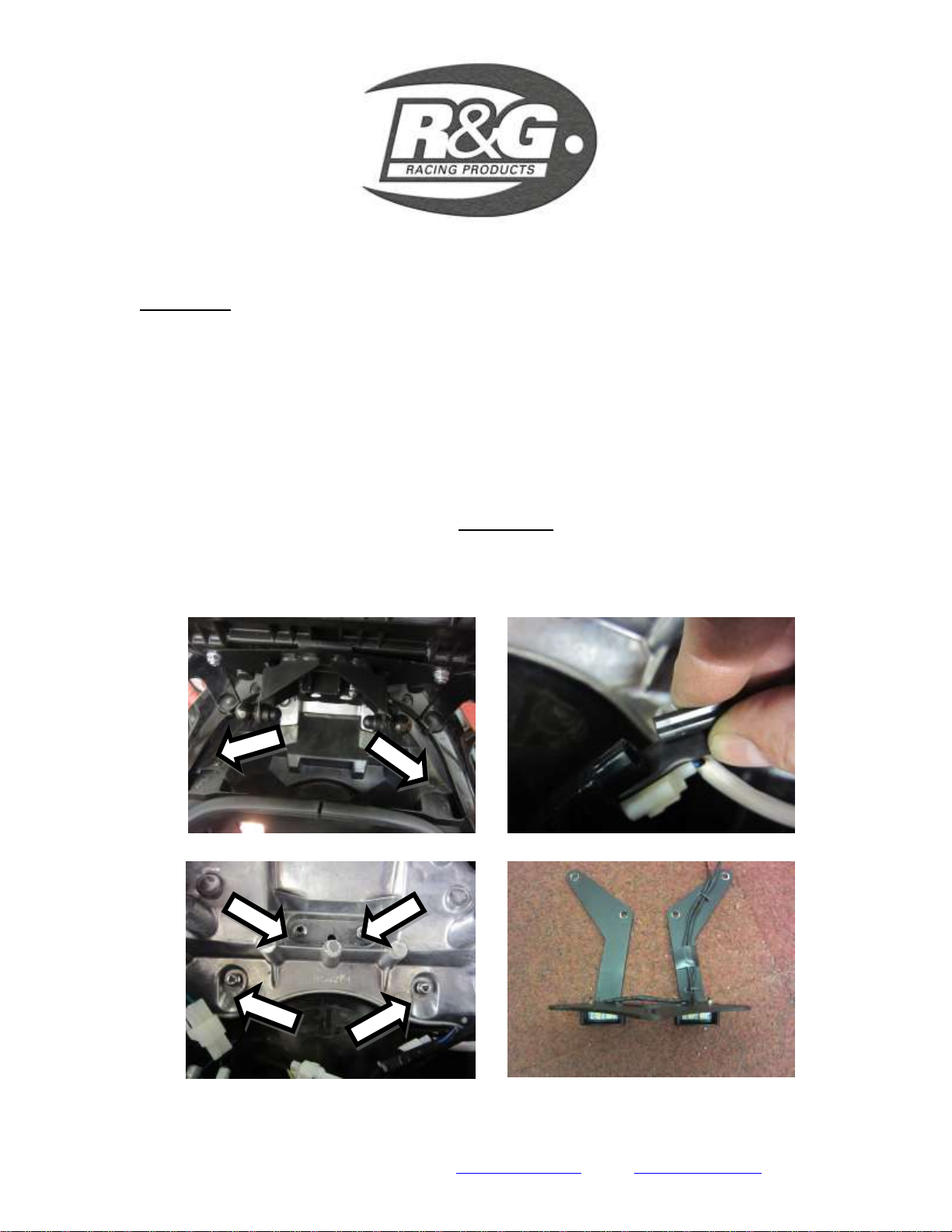

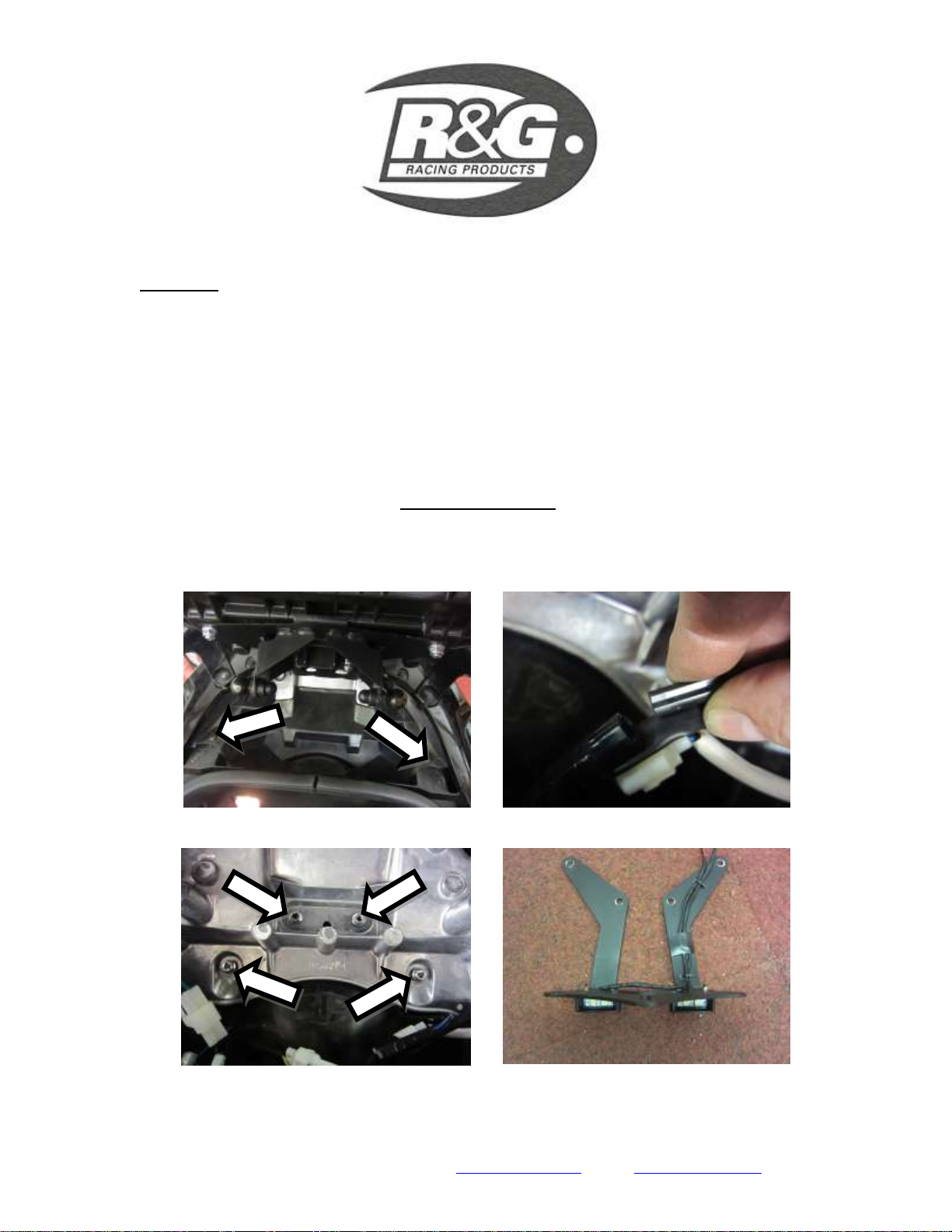

Picture 1 Picture 2

Picture 3 Picture 4

R&G Racing

Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ

Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: [email protected]m

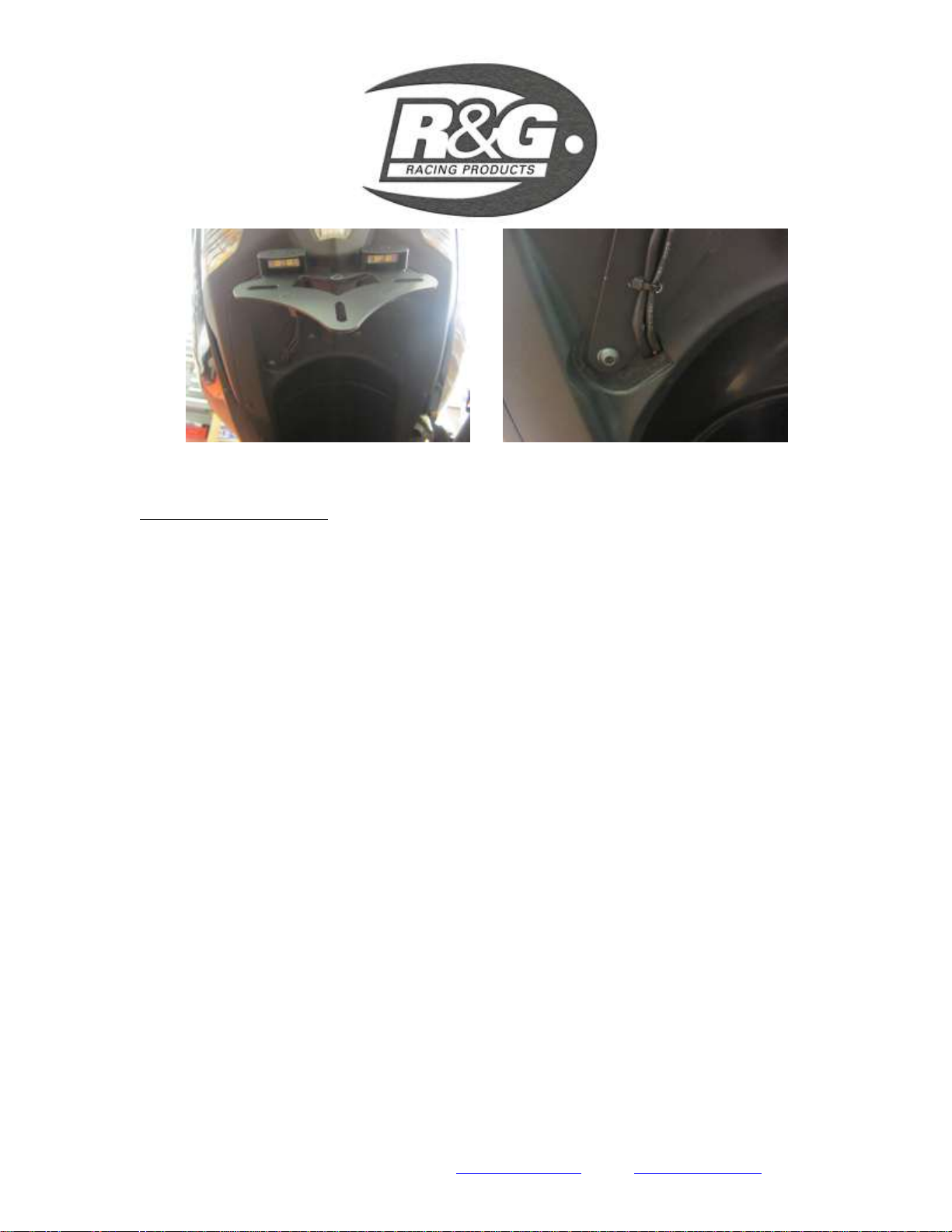

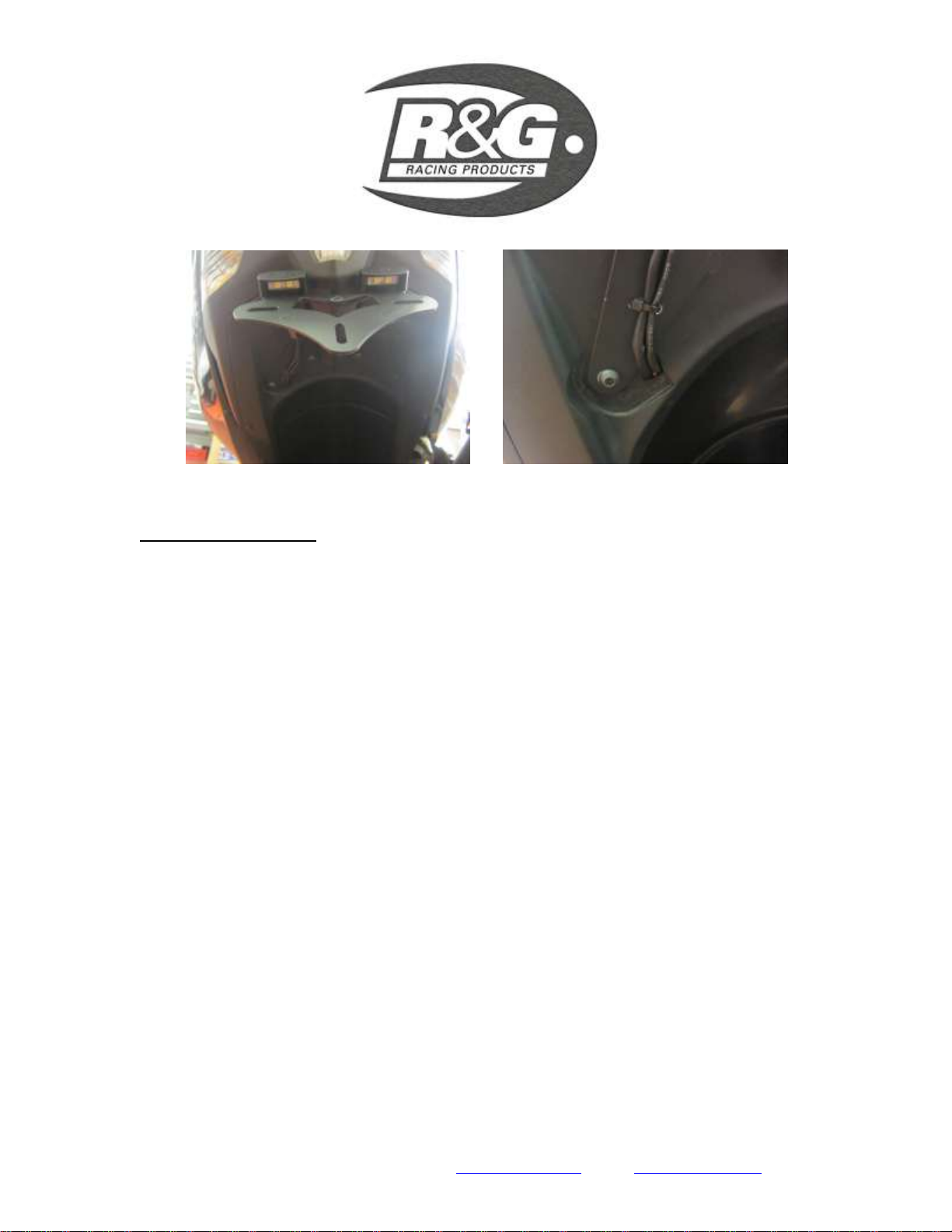

Picture 5 Picture 6

FITTING INSTRUCTIONS

Raise the seat.

Remove the two push rivets as arrowed in picture 1.

Remove the two rubber shields/liners.

Disconnect the black wiring plug socket for the licence plate illuminator as shown in picture 2.

While supporting the original licence plate bracket remove the four nuts as arrowed in picture 3.

Gently remove the original licence plate bracket (please ensure the wiring plug socket does not get

snagged as the wire is pulled through the under-tray).

Take the R&G Licence Plate Bracket (item 1 –TB0127) and fit the license plate illuminators

(items 6), as shown in picture 4. You will have to join the two licence plate illuminator wires

together using the connectors supplied (please connect the two black wires together and the two red

wires together using the supplied bullet connectors). Use a small amount of superglue to stick the

light shrouds in position. (Please use the heat-shrink (item 2) to protect the new license plate

illuminator wires).

Cable-tie the wires neatly together on the underside of the tail tidy as shown in picture 4 using the

small holes provided.

Offer into position as shown in picture 5 while feeding the wires through the under-tray as original

(as shown in picture 6).

Secure in position using the four button head bolts from kit (item 3) and the original nuts.

To connect the licence plate illuminators we suggest reusing the original licence plate illuminator

plug socket and cut and shut the wires using the connectors supplied in the kit (it is a good idea to

check the operation of the licence plate illuminators at this stage).

Refit the two rubber shields/liners.

Refit the two push rivets as shown in picture 1.

Refit the licence plate (it may require drilling).

IMPORTANT: IF FITTING A FULL-SIZE LICENCE PLATE AND PLACING IT FAR DOWN ON THE

LICENCE PLATE HANGER, THERE IS A SMALL CHANCE OF THE LICENCE PLATE HITTING THE

BACK WHEEL UNDER HEAVY LOAD AND OVER LARGE BUMPS IN THE ROAD. IT IS YOUR

RESPONSIBILITY TO CHECK FOR THIS POSSIBILITY AND TAKE AVOIDING ACTION. FAILURE TO

CHECK THIS COULD RESULT IN SERIOUS INJURY.

Depending on local laws, attach enclosed reflector in an appropriate location.

Test the license plate illuminator and all lights before riding.

ISSUE 1 12/09/12 (NSY)

R&G Racing

Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ

Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: [email protected]m

CONSUMER NOTICE

The catalogue description and any exhibition of samples are only broad indications of the Products and R&G may make design

changes which do not diminish their performance or visual appeal and supplying them in such state shall conform to the order. The

Buyer acknowledges no representation or warranty (other than as to title) has been given or will apply to the Products other than those

in R&G’s order or confirmation and the Buyer confirms it has chosen the Products as being of merchantable quality and suitable for its

particular purposes. Where R&G fits the Products or undertakes other services it shall exercise reasonable skill and care and rectify any

fault free of charge unless the workmanship has been disturbed. The Buyer is responsible for ensuring that the warranty on the

motorcycle is not affected by the fitting of the Products. On return of any defective Products R&G shall at its option either supply a

replacement or refund the purchase money but shall not be liable if the Products have been modified or used or maintained otherwise

than in accordance with R&G’s or manufacturer’s instructions and good engineering practice or if the defect arises from accident or

neglect. Other than identified above and subject to R&G not limiting its liability for causing death and personal injury, it shall not be

liable for indirect or consequential loss and otherwise its liability shall be limited to the amounts paid by the Buyer for the Products or

the fitting or service concerned. These terms do not affect the Buyer’s statutory rights.

R&G RACING RETURNS POLICY (NON-FAULTY GOODS)

Returns must be pre-authorised (if not pre-authorised the return will be rejected). Goods may only be returned direct to us if they were

purchased direct from us (customer must prove if necessary). Otherwise to be returned to original vendor. Goods must be in re-sellable

condition, in the opinion of R&G Racing. All returns are subject to a 25% restocking and handling fee (25% of the gross value exc.

P&P –at the prevailing price at time of purchase). The customer must pay any and all carriage charges. No returns of discontinued

products, unless within 14 days of purchase. This policy does not affect your statutory rights and does not refer to faulty goods.

R&G Racing

Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ

Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: [email protected]m

Instructions de montage LP0127 Support de plaque

YAMAHA T-MAX 530 2012

LE KIT CONTIENT LES ARTICLES EXPOSES CI-DESSOUS,VERIFIER QUE TOUTES LES PIECES SOIENT PRESENTES AVANT

DE PROCEDER AU MONTAGE.

LA FAÇON DONT LE KIT EST EMBALLE NE CORRESPOND PAS FORCEMENT A LA FAÇON DE MONTER LES PIECES SUR

LA MOTO.

Les pièces présentées peuvent n’être que représentatives, afin de faciliter et clarifier les

instructions de montage.

R&G Racing

Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ

Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: [email protected]m

LEGENDE

ARTICLE 1 = Support de plaque (TB0127) (x1).

ARTICLE 2 = 200mm Longueur de protection thermo rétractable (x2).

ARTICLE 3 = M6 x 20mm Long boulon à tête ronde (x4).

ARTICLE 4 = Attaches câbles (x4).

ARTICLE 5 = Réfléchissant (x1).

ARTICLE 6 = LA0002 No Assemblage feux de plaque (x2).

Notez que si les kits sont emballés avec des rondelles en caoutchouc servant à tenir les

composants, ces rondelles doivent être jetées.

Outils requis

Clé Allen 4mm

Clé 10mm

Pince électrique

Un peu de superglue

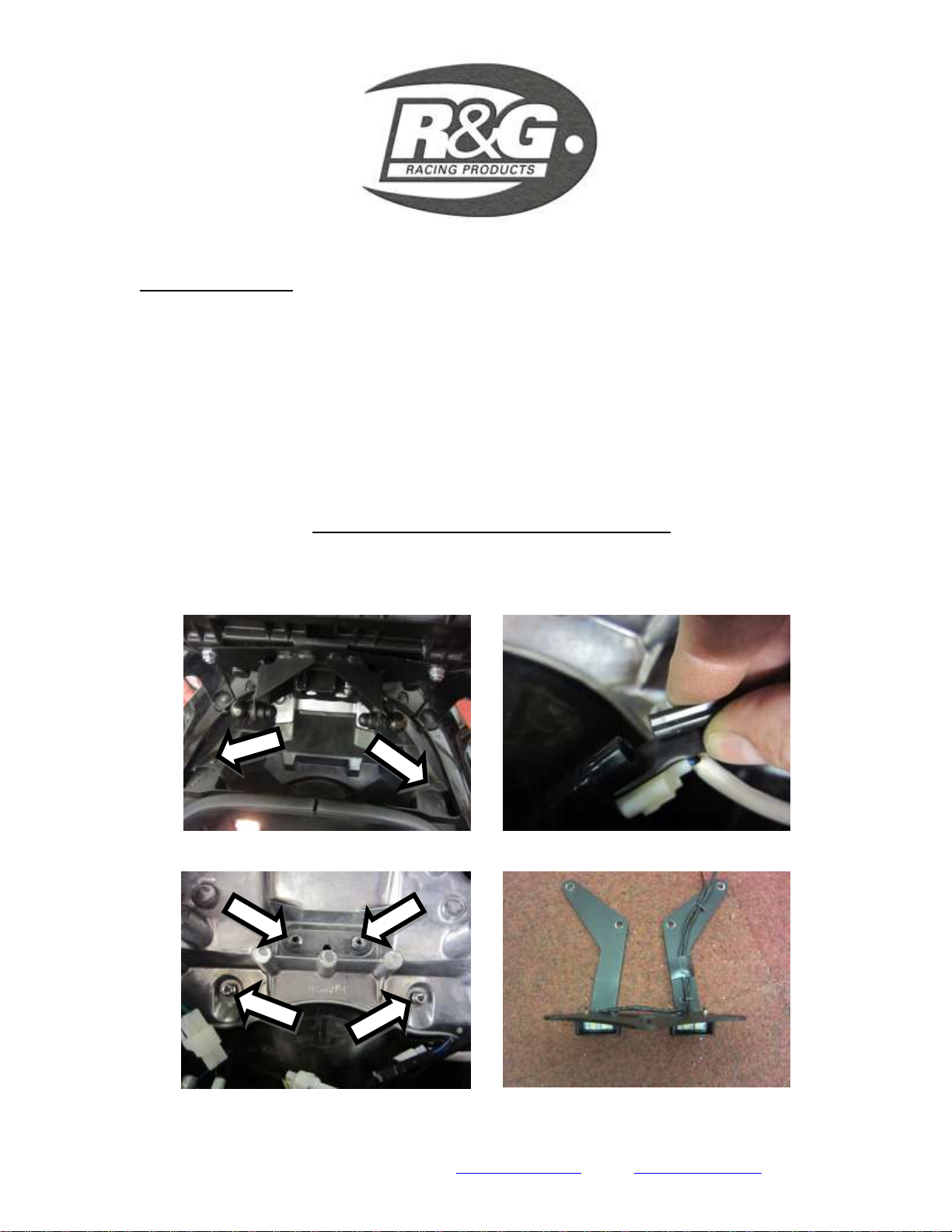

Photo 1 Photo 2

Photo 3 Photo 4

R&G Racing

Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ

Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: [email protected]m

Photo 5 Photo 6

Instructions de montage:

Raise the seat.

Enlever les 2 rivets (Photo 1).

Retirer les deux boucliers en caoutchouc / doublures.

Déconnecter la prise de câblage noir pour les feux de plaque (Photo 2).

Tout en supportant le support de plaque (d’origine), enlever les 4 écrous (Photo 3).

Enlever délicatement le support de plaque d’origine (assurez vous que la prise ne puisse pas être

accrochée lorsque les câbles sortent du sous plateau).

Prendre le support de plaque R&G (Article 1 –TB0127) et installer les feux de plaque (Articles 6),

(Photo 4). Vous devrez joindre les 2 câbles de feux de plaque ensemble en utilisant les

connecteurs fournis (Connectez les 2 câbles noirs ensemble et les 2 câbles rouge ensemble en

utilisant les connecteurs (billes) fournis. Utiliser un peu de glue pour coller le linceul de lumière.

(utiliser la protection thermo rétractable (Article 2) pour protéger les câbles des nouveaux feux de

plaque).

Attacher les câbles ensemble (Photo 4) en utilisant les petits trous fournis.

Mettre en position (Photo 5) tout en passant les câbles à travers le sous plaque comme à l’origine

(Photo 6).

Fixer en position en utilisant les 4 boulons à tête ronde du kit (Article 3) et les écrous d’origine.

Pour connecter les feux de plaque, nous suggérons de réutilise la prise des feux de plaque

d’origine et de couper et fermer les fils en utilisant les connecteurs fournis dans le kit ( il est bon

de vérifier à ce stade que chaque feu fonctionne correctement).

Remettre les deux boucliers en caoutchouc / doublures.

Remettre les 2 rivets (Photo 1).

Remettre la plaque (peut nécessiter un perçage).

IMPORTANT: Si vous installez une grosse plaque, il y a un risque que la plaque entre en contact

avec la roue arrière en cas de choc sur la route (bosse, grosse charge etc...). Il est de votre

responsabilité de vérifier que cela ne puisse pas se produire. Ne pas effectuer ces vérifications

peut entrainer des dommages ainsi que des blessures graves pour le pilote.

Selon la loi locale, placer les réfléchissants aux emplacements adéquats.

Tester les feux de plaque ainsi que l’ensemble des feux avant de prendre la route.

R&G Racing

Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ

Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: [email protected]m

MONTAGEANLEITUNG FÜR LP0127BK KENNZEICHENHALTER

YAMAHA T-MAX 530 2012

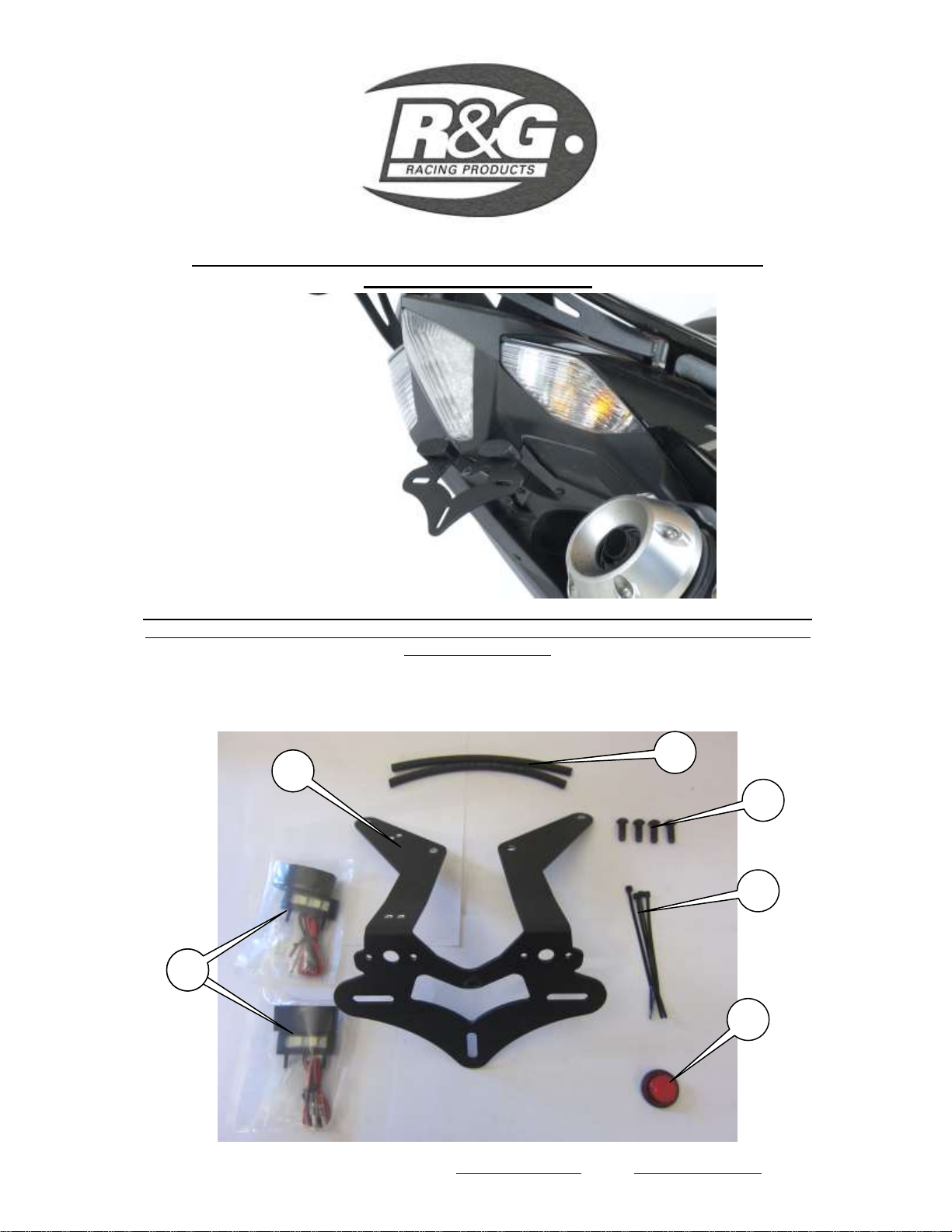

ALLE GELIEFERTEN TEILE SIND UNTEN ABGEBILDET UND GEKENNZEICHNET. BEVOR

SIE MIT DER MONTAGE BEGINNEN, ÜBERPRÜFEN SIE SORGFÄLTIG, DASS ALLE TEILE

VORHANDEN SIND.

Hinweis: Die Verpackung der Teile stellt nicht die Reihenfolge der Montage dar.

DIE UNTEN ABGEBILDETEN TEILE DIENEN LEDIGLICH ZUR ERKLÄRUNG

R&G Racing

Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ

Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: [email protected]m

LIEFERUMFANG

ARTIKEL 1 = KENNZEICHENHALTER (TB0127) (x1).

ARTIKEL 2 = 200mm SCHRUMPFSCHLAUCH (x2).

ARTIKEL 3 = M6 x 20mm INBUSSCHRAUBE (x4).

ARTIKEL 4 = KABELBINDER (x4).

ARTIKEL 5 = RÜCKSTRAHLER (x1).

ARTIKEL 6 = LA0002 KENNZEICHENBELEUCHTUNG (x2).

Hinweis für Kits mit Plastikunterlegscheiben an den Schrauben –Diese Plastikunterlegscheiben

werden nicht für den Einbau benötigt!

SIE BENÖTIGEN FOLGENDES WERKZEUG:

Inbusschlüssel inkl. 4 mm Größe A/F

Steckschlüsselsatz inkl. 10mm Steckschlüssel

Elektroniker Zange

Kleine Menge Sekundenkleber

Abbildung 1 Abbildung 2

Abbildung 3 Abbildung 4

R&G Racing

Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ

Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: [email protected]m

Abbildung 5 Abbildung 6

MONTAGEANLEITUNG

Öffnen Sie den Sitz.

Entfernen Sie die zwei Nieten (Abbildung 1).

Entfernen Sie die zwei Gummiabdeckungen.

Lösen Sie den schwarzen Steckverbinder für die Kennzeichenbeleuchtung (Abbildung 2).

Halten Sie den Originalkennzeichenhalter und entfernen Sie vier Schrauben (Abbildung 3)

Entfernen Sie vorsichtig den Originalkennzeichenhalter (bitte aufpassen, dass der Steckverbinder

nicht beschädigt wird, wenn Sie das Kabel durch die untere Abdeckung ziehen).

Nehmen Sie den R&G Kennzeichenhalter (Artikel 1 –TB0127) und montieren Sie die

Kennzeichenbeleuchtung (Artikel 6) wie abgebildet (Abbildung 4). Verbinden Sie die zwei Kabel

für die Kennzeichenbeleuchtung mittels der mitgelieferten Stecker. (Bitte beide schwarzen Kabel

miteinander verbinden und die beiden roten Kabel miteinander verbinden –verwenden Sie hierzu

die mitgelieferten Kabelverbinder). Kleben Sie die Lichtabdeckungen mit etwas Sekundenkleber

fest. (Bitte verwenden Sie den Schrumpfschlauch (Artikel 2), um die neuen

Kennzeichenbeleuchtungskabel zu schützen)

Die Kabel mittels Kabelbinder auf der unteren Seite des Kennzeichenhalters zusammenbinden, wie

abgebildet (Abbildung 4). Bitte die kleinen Löcher benutzen.

Den Kennzeichenhalter in Position bringen (Abbildung 5) und die Kabel wie ursprünglich durch

die untere Abdeckung führen (Abbildung 6).

Mit den vier Inbusschrauben (Artikel 3) und Originalmuttern fixieren.

Um die Kennzeichenbeleuchtung zu verbinden, empfehlen wir, den Original-

Kennzeichenbeleuchtungsstecker wieder zu verwenden. Die Originalverkabelung muss abgetrennt

und abisoliert werden (benutzen Sie hierfür die Verbindungsstecker im Kit). Überprüfen Sie die

Funktion der Kennzeichenbeleuchtung.

Montieren Sie die zwei Gummiabdeckungen.

Montieren Sie die zwei Nieten wie in Abbildung 1.

Montieren Sie das amtliche Kennzeichen (Bohrungen im Kennzeichen evtl. notwendig).

WICHTIG: WENN EIN GROSSES KENNZEICHEN ZU WEIT NACH UNTEN

MONTIERT WIRD, BESTEHT BEI SCHWEREM LAST ODER DURCH GROSSE

BODENWELLEN EIN GERINGES RISIKO, DASS DAS KENNZEICHEN AN DAS

HINTERRAD STOSSEN KANN. ES LIEGT IN IHRER VERANTWORTUNG DIES ZU

ÜBERPRÜFEN UND, WENN NOTWENDIG, VORZUBEUGENDE MASSNAHMEN ZU

Inhaltsverzeichnis

Sprachen:

Andere R&G Motorradzubehör Handbücher

R&G

R&G PKS0119 Bedienungsanleitung

R&G

R&G CP0443 Bedienungsanleitung

R&G

R&G TG0018 Bedienungsanleitung

R&G

R&G LP0192BK Bedienungsanleitung

R&G

R&G FI0076BK Bedienungsanleitung

R&G

R&G LP0267BK Bedienungsanleitung

R&G

R&G LP0274BK Bedienungsanleitung

R&G

R&G AB0036 Bedienungsanleitung

R&G

R&G Aero CP0520 Bedienungsanleitung

R&G

R&G CP0466 Series Bedienungsanleitung

R&G

R&G FI0083 Bedienungsanleitung

R&G

R&G FI0114BK Bedienungsanleitung

R&G

R&G ECC0324R Bedienungsanleitung

R&G

R&G LP0207BK Bedienungsanleitung

R&G

R&G FI0078BK Bedienungsanleitung

R&G

R&G ADVENTURE AR0001SI Bedienungsanleitung

R&G

R&G LP0265BK Bedienungsanleitung

R&G

R&G RSET40 Bedienungsanleitung

R&G

R&G YTI0006BK Bedienungsanleitung

R&G

R&G FI0001BK Bedienungsanleitung

R&G

R&G LGFK0016 Bedienungsanleitung

R&G

R&G BLP0097BK Bedienungsanleitung

R&G

R&G LSR0006 Bedienungsanleitung

R&G

R&G CP0285 Bedienungsanleitung

Beliebte Motorradzubehör Handbücher anderer Marken

SRC

SRC B-TRK502-01-01-SL Bedienungsanleitung

3M Speedglas 9100 MP Bedienungsanleitung

hepco & becker

hepco & becker 6307520 00 01 Bedienungsanleitung

HOMCOM

HOMCOM AA0-077 Bedienungsanleitung

hepco & becker

hepco & becker 6307558 00 01 Bedienungsanleitung

Wunderkind Custom

Wunderkind Custom 106503-F15 Benutzerhandbuch

Dräger

Dräger HPS 3500 Bedienungsanleitung

M-WAVE

M-WAVE SKI Bedienungsanleitung

Kuryakyn

Kuryakyn 6212 Bedienungsanleitung

hepco & becker

hepco & becker 6507504 00 01 Bedienungsanleitung

Tool it

Tool it PROMAX LCD 9.13G Bedienungsanleitung

Custom Dynamics

Custom Dynamics TruWrapz Bedienungsanleitung

Roof

Roof RO200 CARBON Bedienungsanleitung

Kabuto

Kabuto Japan IBUKI Bedienungsanleitung

PUIG

PUIG 5051 Bedienungsanleitung

rizoma

rizoma ZTH050 Bedienungsanleitung

Joubert

Joubert 10001711 Bedienungsanleitung

Sperian

Sperian Optrel p420 Bedienungsanleitung
