Rational MI-2091 Bedienungsanleitung
MI-2091:
Mounting Energy Optimisation Board
Einbau Energieoptimierungs-Platine
Modification Instruction –
Umbauanleitung
Inhaltsverzeichnis
English ....................................................................... 3
Deutsch...................................................................... 9
Français...................................................................... 17
Español ...................................................................... 25
91 / 2020
MI_2091: Installation energy optimisation board
45 min. Standard 16/10/2020
3 / 32
MI_2091_V01
1 MI_2091: Installation energy optimisation board
DANGER
High voltages when connecting to the mains power
Danger to life due to high voltage.
nDisconnect from the power supply.
nMake sure the unit is disconnected from the power.
Overview
Parts contained in the energy optimisation conversion kit for
the units iVario Pro L and XL:
12
3
4
5
6
Energy optimisation conversion kit, article number: 87.01.814S
1 Energy optimisation board
2 Mount energy optimisation board
3 6 x board retaining clips
4 Cable gland M20x1.5
5 Cable trunk W59 (I²C)
6 Cable trunk W32
Modification Instruction
iVario Pro L/XL
1 | MI_2091: Installation energy optimisation board
4 / 32 MI_2091_V01
MI_2091_V01

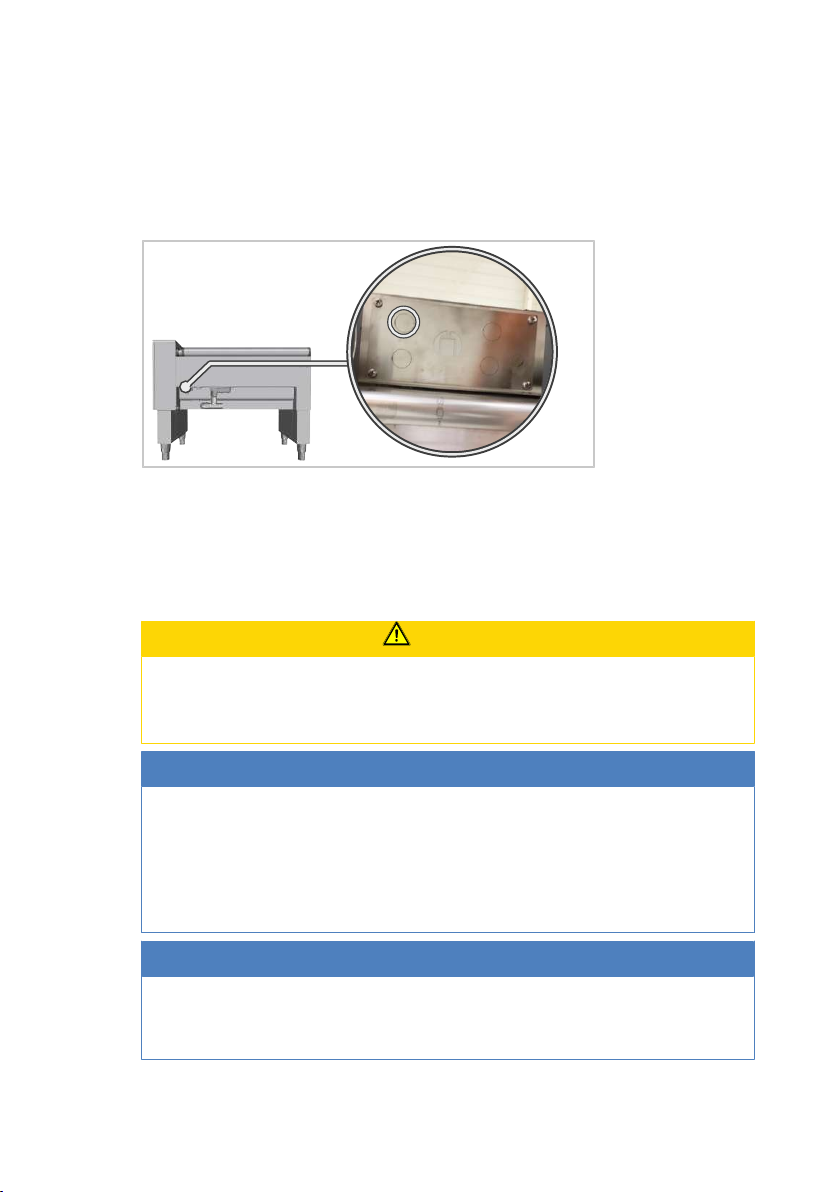

Mounting the cable gland
The cable gland is required for the subsequent cable of the
energy optimisation control.
aThe unit is disconnected from the power.
aThe cable gland is ready for use.
1. Remove the rear mounting plate for the cable gland on the rear of the unit.
2. Pierce the marked perforation with a suitable tool. If this is already in use,
choose another perforation.
3. Attach the cable gland with seal and plug to the broken out position.
4. Screw the mounting plate on.
>> The cable gland is mounted.
Installing the energy optimisation board
CAUTION
Sharp edges on the housing
Risk of cuts on the housing when working in the electrical compartment.
Wear protective gloves.
NOTICE
Damage to the cable trunk and the control panel when removing the
control panel
The control panel is connected to the installation compartment by a cable
trunk.
Remove the control panel carefully in order not to damage the cable trunk.
Put down the control panel carefully and protect it against scratching.
NOTICE
Incorrect objects for opening the control panel
Do not use any sharp or pointy objects to press the control panel upwards.
This could damage the housing and gasket.
1 | MI_2091: Installation energy optimisation board
MI_2091_V01 5 / 32
MI_2091_V01
DANGER
Electric shock from incorrect connection
There is a danger to life if the wires are incorrectly connected.
Connect the wires correctly according to their colour coding.
aThe energy optimisation board mount and 6 board retaining clips are ready
for use.
aThe energy optimisation board is ready for use.
1. Open the electrical compartment, as described in the original installation
manual for the unit iVario Pro L / XL in section
6.2
Opening the electrical
compartment
.
2. Attach 2 board retaining clips to the mount. The nibs on the mount must
point upwards.
3. Place the board in the mounting slots (1) and place the board on the board
retaining clips (2).
1
2
1 | MI_2091: Installation energy optimisation board
6 / 32 MI_2091_V01
MI_2091_V01
4. Install the mount with 4 board retaining clips on the SSR carrier.
5. Insert the cables of the cable trunk W32 into the energy optimisation
board and screw them together. Use the cable ends with the shorter wire
end ferrules (8 mm).
Connection Wire colour Connector terminal
Phase Red L1
Neutral conductor (neutral wire) Blue N
Protective conductor Yellow/green PE
1. Attach the cable ends with the longer wire end ferrules (12 mm). Screw the
red cable to the red wire of the contactor (1). Attach the yellow-green wire
to the yellow-green clamp (2). Attach the blue cable to the blue clamp (3).
123
1 | MI_2091: Installation energy optimisation board
MI_2091_V01 7 / 32
MI_2091_V01
2. Use the cable trunk W59 to connect connection X429 on the energy optim-
isation board to connection X29 on the I/O board.
3. Fix the cable trunk W59 with the main cable trunk.
4. Close the electrical compartment, as described in the original installation
manual for the units iVario Pro L / XL in section
6.7
Closing the electrical
compartment
.
>> The energy optimisation board is installed.
Activating the energy optimisation option
aThe cable gland for the energy optimisation board is installed.
aThe energy optimisation board is installed.
1. Switch the unit on. Go to the service level.
2. Open the Options page under the Service settings (1).
3. To activate the energy optimisation option, press the On button (2).
4. When an option is changed, a QR code is displayed on the screen (3).
5. Scan this QR code with the TechAssistant app.
6. If the QR code has been recognised, a confirmation code will be issued in
the app. Enter this confirmation code on the unit and confirm (4).
7. Restart the unit.
124
3
>> The energy optimisation option is activated.
Connection to an External Energy Optimiser
iVario®/ iVario®Pro
81-00764
0
Version
MODUL 3
Sensoren/Sensors/Capteurs
LMX.100CE
3NAC400V 50/60Hz
Erstellt von
Datum
Blatt
GLU
3
01.08.2020
0 1 3 4 5 62 8 97
1.
1. Option energy optimising appliance
OPTION
Energy optimising
activated
S.9
X429
W.32
X401
A.23
N DAL1 PE PE B1 B2 C1 C2
W.59
WLAN
1 2 3
1 2 3 4 5 6 7 PE
1 2 3 1 2 3 4
B.301
B.106
B.201
A.10
IO Power supply
X103
X4 X6
PE
123
1 2 3 4 5 6 7 PE
X104
8 1 2
B.101
X107
B.102
X108
1 2
B.103 B.104 B.105 B.107 B.108
X109
1 2
X110
1 2
X111
1 2
X112
1 2
X114
1 2
X115
1 2
X116
1 2
X117
1 2
X118
1 2
X210
6pol.
T.22
BUS:
X208 1 2
X207
X251
BUS:
X136
Schnittstelle
zur Steuerung
A.11
CPU-modul
A.20
Display
1 2
X120
1 2
X121
1 2
X122
1 2
X123
1 2
X124X102X101
1 2
X119
X204
W.63W.62
X253
W.61
USB
1 2
X-T22
W.65
W.19
X29
B.112B.111B.110B.109
X201
Capacitive
ON Button
4pol.
A.19
On-Button
X113
1 2
K1:6/A23
/1.0
X0:N/A23
/1.0
X0:PE/A23
/1.1
GNYERD BU GNYEBURD
YE OG GN BU BN BK WH GNYE
GN WH
GN WH GN WH GN WH GN WH GN WH GN WH GN WH GN WH GN WH GN WH GN WH GN WH
WH
WH
BUS-0
100 % heating allowed Feedback on C1 and C2
50 % heating allowed Feedback on C1 or C2
0 % heating allowed No feedback
EN
To guarantee optimal cooking results
the heating must not be reduced for
more than 10 seconds per minute.
FR
An de garantir des résultats de cuisson
optimaux, la chaue ne doit pas être
réduite plus de 10 secondes par minute.
DE
Um ein optimales Kochergebnis zu
gewährleisten,darf die Heizung nicht länger
als 10 Sekunden pro Minute reduziert
werden.
ES
Para garantizar los mejores resultados de
cocción, la temperatura de cocción no debe
reducirse más de 10 segundos por minuto.
MI_2091 • V01 • 10/2020 • RTS/Shof •
Umbauanleitung 91 / 2020
MI_2091: Einbau Energieoptimierungs-Platine
45 min. Standard 16.10.2020
9 / 32
MI_2091_V01
1 MI_2091: Einbau Energieoptimierungs-Platine
GEFAHR
Hohe Spannungen bei Anschluss an das Stromnetz
Lebensgefahr bei Arbeiten mit Hochspannung.
nTrennen Sie die Verbindung zur Energieversorgung.
nStellen Sie sicher, dass das Gerät spannungslos ist.
Übersicht
Enthaltene Teile im Kit Umbausatz Energieoptimierung für die
Geräte iVario Pro L und XL:
12
3
4
5
6
Kit Umbausatz Energieoptimierung, Artikelnummer: 87.01.814S
1 Energieoptimierungs-Platine
2 Halterung Energieoptimierungs-Platine
3 6 x Platinenhalteclips
4 Kabelverschraubung M20x1.5
5 Kabelstamm W59 (I²C)
6 Kabelstamm W32
iVario Pro L/XL
1 | MI_2091: Einbau Energieoptimierungs-Platine
10 / 32 MI_2091_V01
MI_2091_V01
Kabelverschraubung montieren
Die Kabelverschraubung wird für die spätere Leitung der
Energieoptimierungssteuerung benötigt.
aDas Gerät ist spannungsfrei.
aDie Kabelverschraubung liegt bereit.
1. Entfernen Sie die hintere Montageplatte für die Kabelverschraubung auf
der Rückseite des Gerätes.
2. Stechen Sie die markierte Perforation mit einem geeigneten Werkzeug
aus. Wenn diese bereits verwendet wird, wählen Sie eine andere Perforati-
on.
3. Bringen Sie die Kabelverschraubung mit Dichtung und Stopfen an der aus-
gebrochenen Position an.
4. Schrauben Sie die Montageplatte an.
>> Die Kabelverschraubung ist montiert.
Energieoptimierungs-Platine einbauen
VORSICHT
Scharfe Kanten am Gehäuse
Schnittgefahr am Gehäuse bei Arbeiten im Elektroraum.
Tragen Sie Schutzhandschuhe.
HINWEIS
Beschädigung des Kabelstammes und der Bedienblende beim Abnehmen
der Bedienblende
Die Bedienblende ist durch einen Kabelstamm mit dem Installationsraum
verbunden.
Um den Kabelstamm nicht zu beschädigen, nehmen Sie die Bedienblende
vorsichtig ab.
Legen Sie die Bedienblende vorsichtig ab und schützen Sie diese gegen
Verkratzen.
