Real Cable HDD14b Bedienungsanleitung

HDD14b_Manual_French_English_1_0.doc

Real Cable

1/12

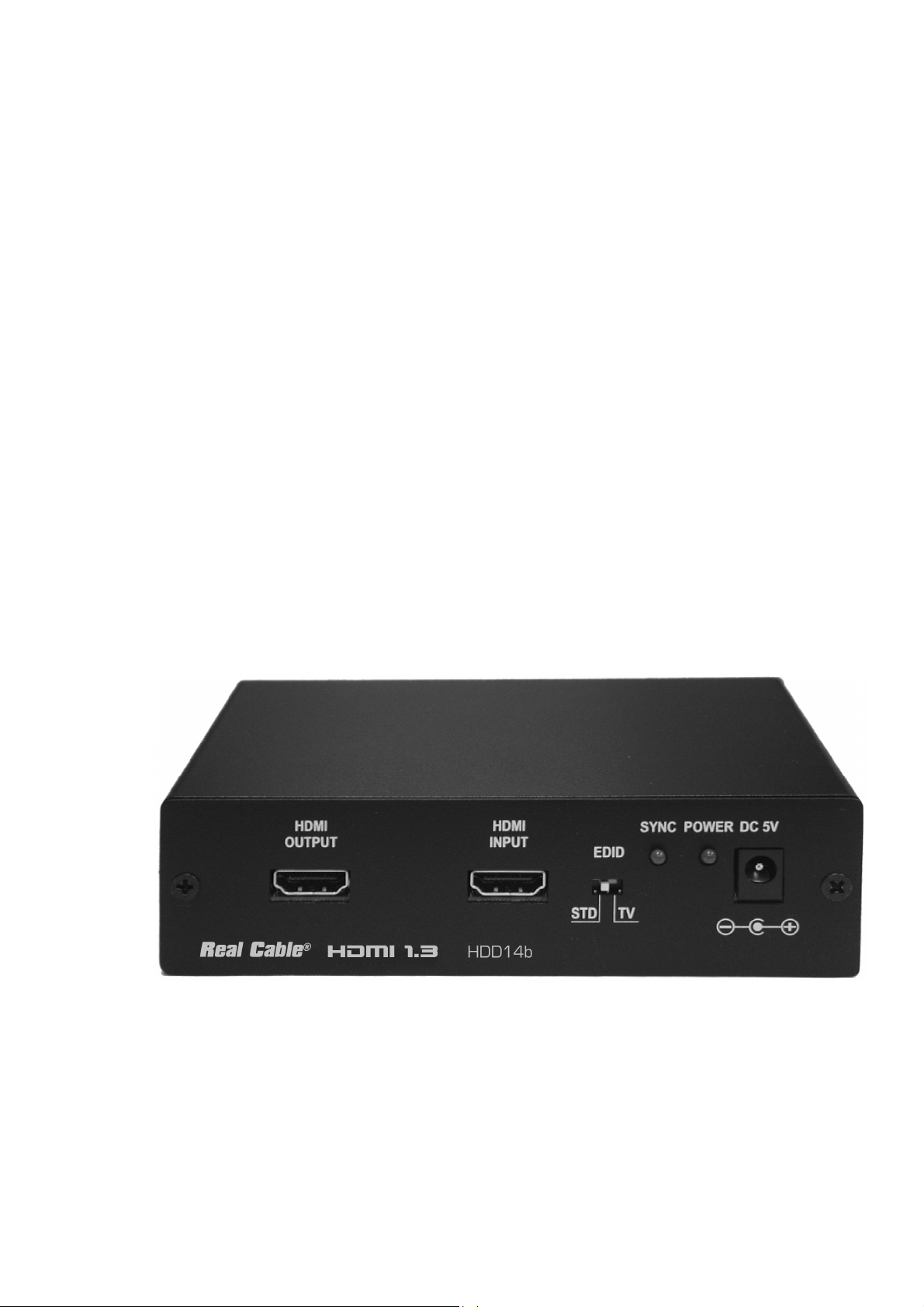

Distributeur HDMI V1.3

1 entrée / 4 sorties.

HDMI V1.3 Splitter

1 input / 4 outputs

Model : HDD14b

Manuel d’utilisation / Operating Manual

HDD14b_Manual_French_English_1_0.doc

Real Cable

2/12

Safety instructions

 Never use another po er supply unit than the one originally supplied

 Avoid installation in extremely hot or cold locations, or in an area that is exposed to direct

sunlight or heating equipment.

 Keep the unit free from moisture, ater, and dust.

 Do not let foreign objects in the unit.

 No naked flame sources, such as lighted candles, should be placed on the unit.

 Please take care the environmental aspects of battery disposal.

 The unit shall not be exposed to dripping or splashing for use.

 No objects filled ith liquids, such as vases, shall be placed on the unit.

 Do not let insecticides, benzene, and thinner come in contact ith the set.

 Never disassemble or modify the unit in any ay.

Waste Electrical and Electronic Equipment-WEEE

Attention users in European Union private households. This marking on the

product or on its packaging illustrates that, under European Directive

2002/96/EG governing used electrical and electronic appliances, this product

may not be disposed of ith normal household aste. You are responsible for

disposal of this equipment through a designated aste electrical and electronic

equipment collection. To determine the locations for dropping off such aste

electrical and electronic, contact your local government office, the aste

disposal organization that serves your household or the store at hich you

purchased the product.

HDD14b_Manual_French_English_1_0.doc

Real Cable

3/12

1. Introduction:

Real Cable

Real Cable Real Cable

Real Cable

®®

HDD14b is a high performance HDMI 1.3 distribution amplifier.

It allo s you to connect up to 4 HDMI displays (HDTV, Projector, monitor…) to one single HDMI

source (Blu-ray player, DVD player, HD satellite receiver, HD game console….). The HDMI audio

and Video signal of the source is present simultaneously on the 4 outputs, ithout any loss, hile

respecting the HDCP protocol.

The EDID select feature allo s to choose to operate either ith built-in EDID information (“STD”)

or from the connected TV . This ensures the best compatibility ith all the displays of the market.

The quality and integrity of the input signal is maintained at 100%, thanks to the top-of-the-art

inside circuits including input signal equalization and buffered output.

With its HDMI 1.3 certification, your HDD14b is ready to ensure all the ne features of the last and

future generation of High Definition Audio / Video equipment.

The strong professional metal casing creates a complete protection against any interference.

2. Features

• Certified HDMI 1.3, HDCP 1.1 et DVI 1.0.

• Signal Optimizing / Integrated HDMI booster: allows you to improve signal quality after

long distance transmission. You can connect

Real Cable

cables with length up to 15 M on

the input and the output (30M total .

• Supports Deep Color (1080p 12-bit per color – 36 bits total : the color shading is more fine.

enabling a more realistic gradation of the color on the screen (no more color banding .

• Supports x.v.Color

(extended color gamut): the quantity of possible colors is increased 1.8

times, enabling displays with more natural, vivid colors

• Supports all audio HD formats (Dolby

TrueHD, DTS

HD, Dolby

Digital+): lossless

compression formats, for a more Theater-like, professional sound quality.

• Supports CEC bypass(Communication bet een equipments): this enables, for example, to

control all your HDMI products with TV’s Remote only (with compatible equipments .

• Supported Video resolutions:

o HDTV: 480i, 576i 480p, 576p, 720p, 1080i, and 1080p (50/60 and 24Hz)

o PC: VGA, SVGA, XGA, SXGA, and UXGA (1600 x 1200)

• Audio Compatibility : Dolby

TrueHD, DTS

HD, Dolby

Digital+, PCM, LPCM, Dolby

Digital/EX, DTS/ES & DTS 96/24.

• Select EDID from TV mode or STD mode.

• Can be cascaded up to 3 layers or more depending on cable’s quality

• Supports DVI source and DVI display by using HDMI to/from DVI adaptor cable.

HDD14b_Manual_French_English_1_0.doc

Real Cable

4/12

3. Installation:

3.1. Recommendations:

• S itch off all equipments (source, screen) before installing.

• Connect the po er supply only after HDMI connections are fully achieved.

• Respect the indicated connections:

o Source (DVD player, HDTV receiver, PC…) on “HDMI IN”.

o Displays (HDTV, Projector…) on the output “HDMI OUT 1 to 4”

• Never use another po er adaptor than the supplied one.

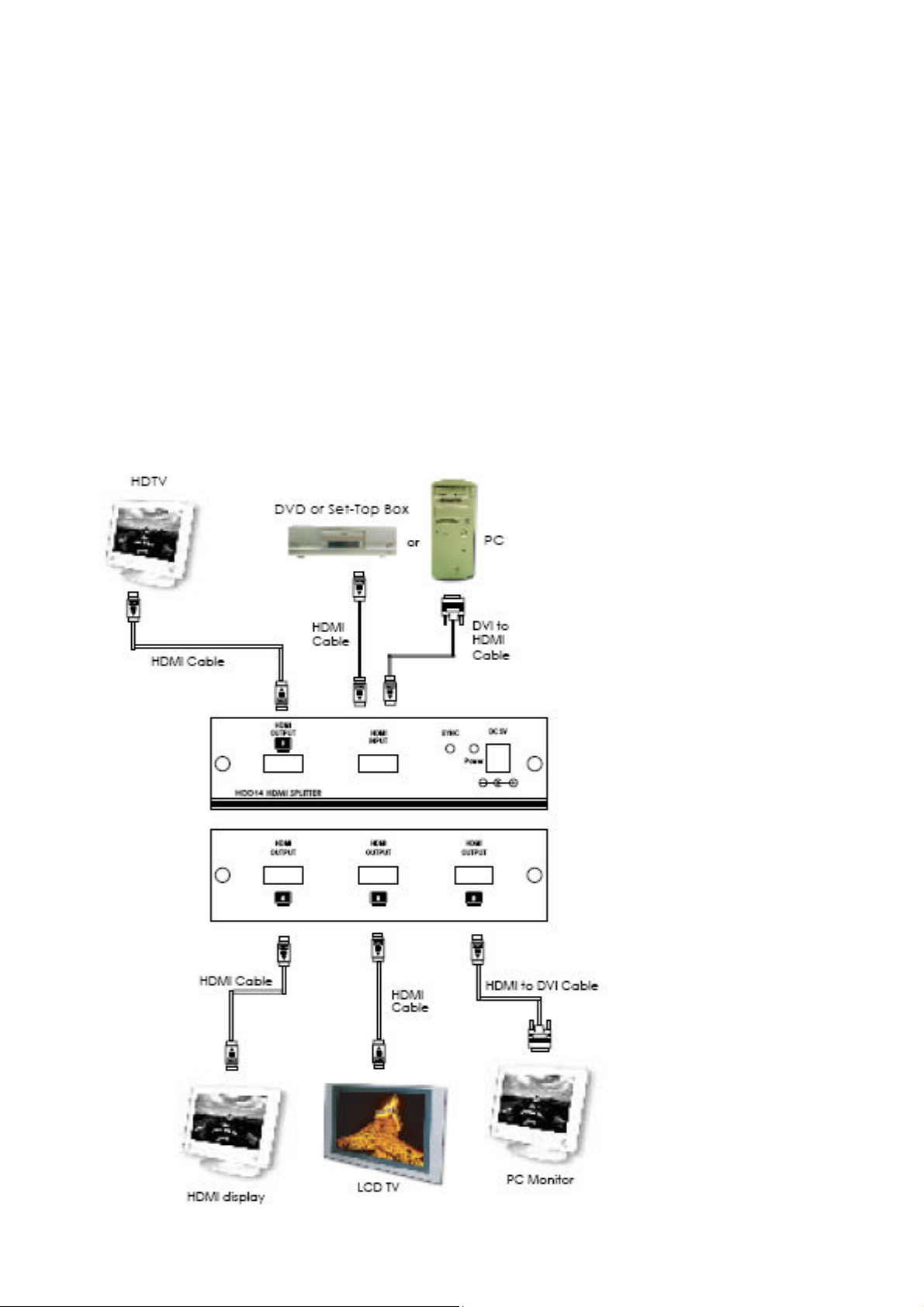

3.2. Diagram of connection (example)

HDD14b_Manual_French_English_1_0.doc

Real Cable

5/12

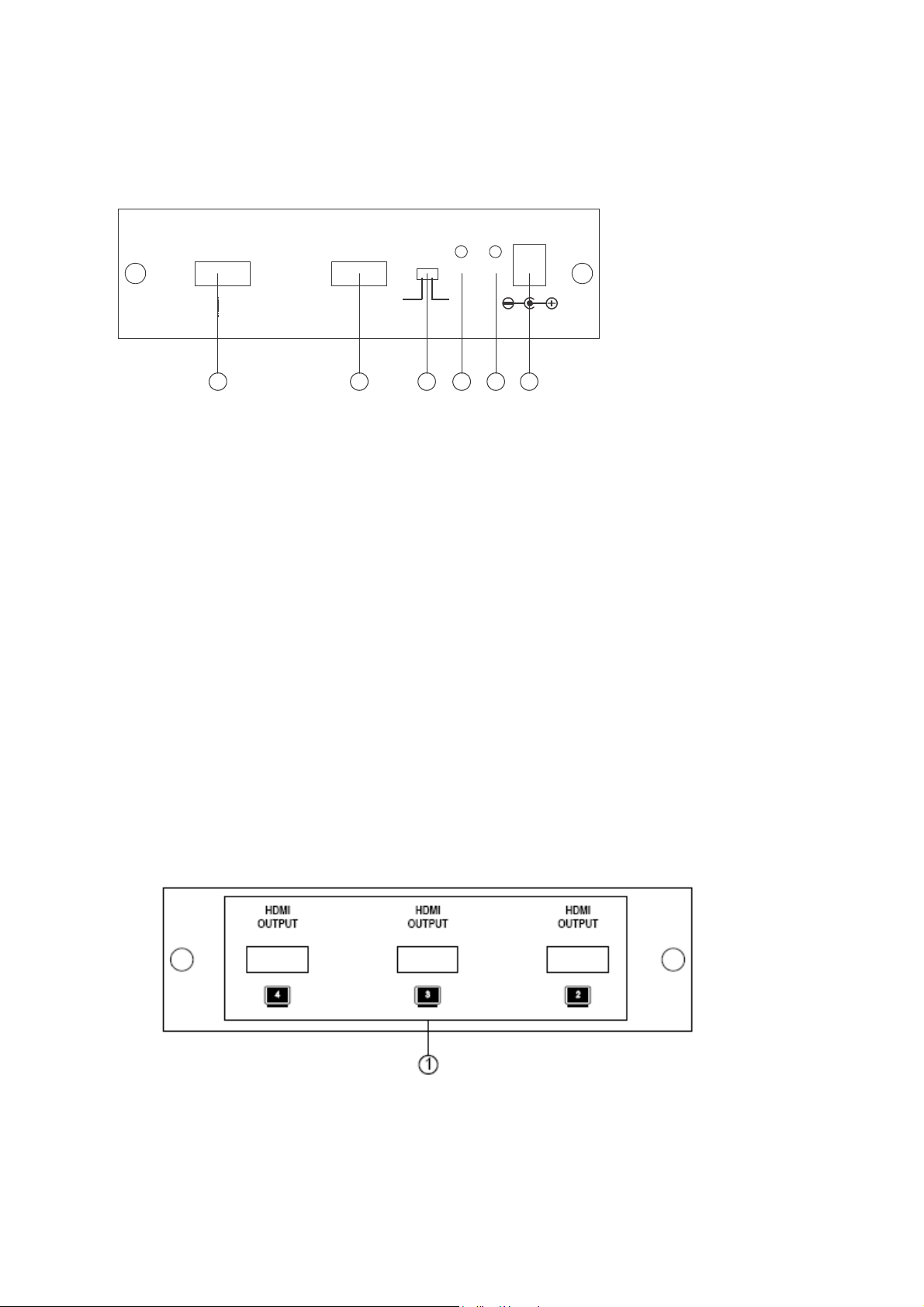

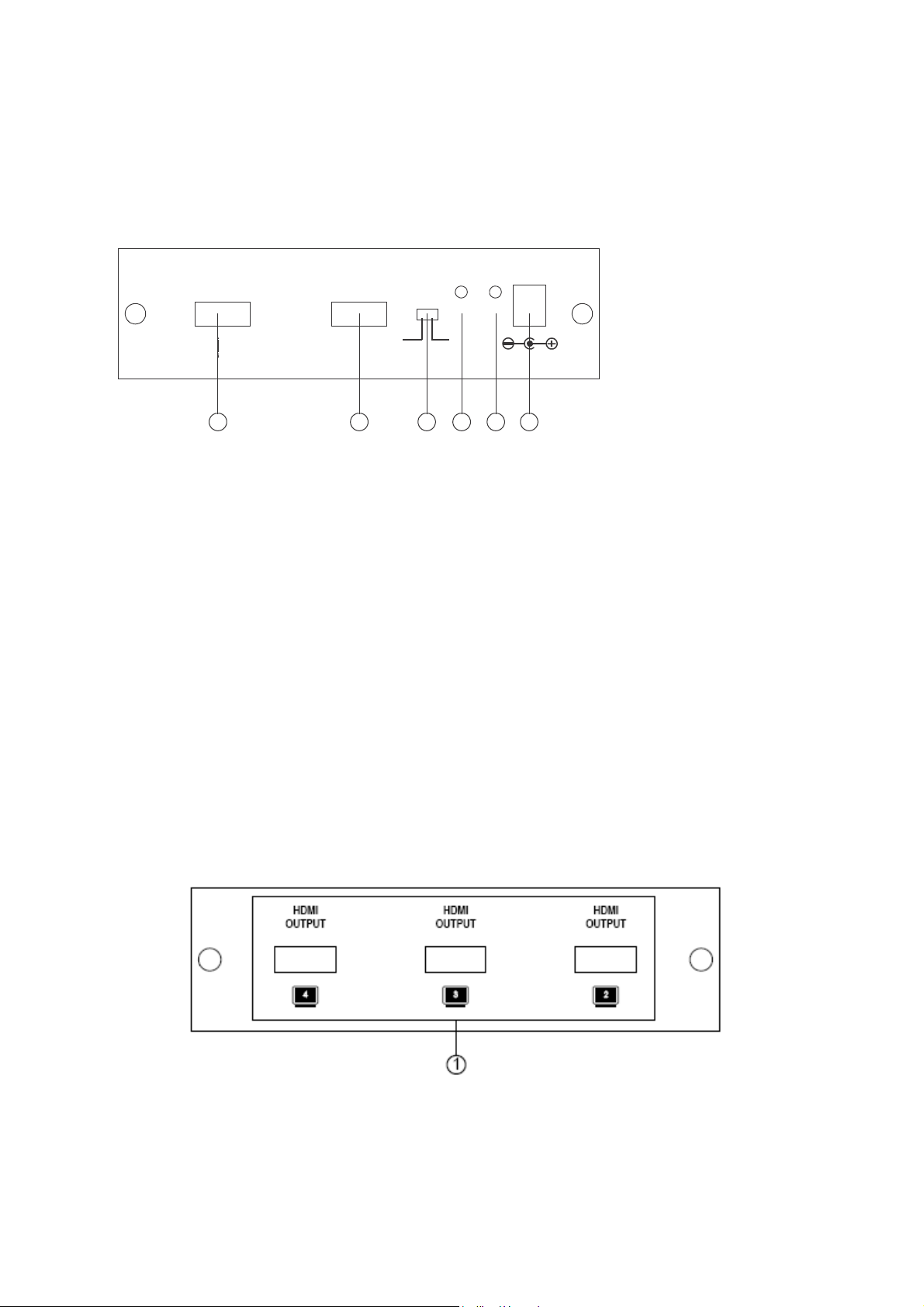

4. Operation

.1. . Front Panel

1. HDMI output 1 Connect to the HDMI input of your display.

2. HDMI input: Connect to the HDMI or DVI output of your source equipment such as Blu-ray

player, DVD, HD Satellite receiver, PC….

3. DID Control Switch: Default factory setting is TV, leave as is if the displays are orking

properly. S itch to STD to use built-in EDID if the displays have problems. When the EDID control

s itch is in TV selection, the unit ill detect the first HDMI output display’s EDID and record it in

the unit. If the first detected output display is DVI, it ill pass to next display, until the first HDMI is

detected

4. Sync L D: The LED ill illuminate hen the HDMI source signal is connected to the input.

5. Power L D: The LED ill illuminate hen the po er supply is connected

6. Power input: Plug the supplied 5VDC po er supply into the unit.

.2. . Rear Panel

1. HDMI output 2/3/4: Connect each of these output ports to the HDMI input

of a HDMI display.

HDMI

Output

HDMI

Intput

EDID

STD TV

Sync. POWER DC 5V

Real Cable

HDMi 1.3

3 4 5 6

HDD14b_Manual_French_English_1_0.doc

Real Cable

6/12

.3. Recommendations of use / troubleshooting

• Start-up: Before using your system, it is recommended to s itch-on the HDD14b before the

other equipments for optimal operation. You can also leave it al ays ON.

• Set-up of the equipments: The high performance dispatch of your HDD14b allo s the Source

to Auto-set-up ith respect to the first HDMI Display detected on the output, through the

HDMI connection. Depending on the equipments connected, this Auto-Set-up may take some

time and you may have to ait for fe seconds before having a picture on the displays. This

is a normal behavior.

Nevertheless, ith some equipment, the Auto set-up may take too much time or not establish.

In this case, first try to change the setting of the EDID selector (STD setting is the more safe).

If still no operation, it is recommended to disable the Automatic set-up in the source and set a

picture resolution (starting ith 720p) and a Sound format (starting ith PCM stereo)

compatible ith the displays (see their corresponding manuals for this).

• Use ith different specs Displays: The HDD14b ill send the same signal from the source to

the 4 displays at the same time. So, to have proper operation on the 4 displays, they all must

accept hat the source is able to send. For example, if you connect a 1080p source ith 3x

1080p Tvs + 1 x only-1080i TV, then the 1080i TV ill not be able to display 1080p signal.

• In case of operation troubles: check the cable’s connections, s itch off all your equipments,

disconnect the HDD14b po er supply, ait 10 seconds, reconnect the HDD14b, then the

Displays – ait for complete start up of them-, then S itch ON the source.

5. Specifications:

• HDMI 1.3, HDCP 1.1 and DVI 1.0 compliant

• High resolutions supported:

• PC: VGA, SVGA, XGA, SXGA, and UXGA (1600 x 1200)

• HDTV: 480i, 576i, 480p, 576p, 720p, 1080i, and 1080p

• Band idth : 2.25Gbps (single link) per color, 6.75Gbps total.

• Input : 1 x femelle HDMI socket (Type A).

• Output : 4 x femelle HDMI sockets (Type A).

• Universal 5Vdc Po er supply

• 24K gold plated connections

• Weight : 0.55kg

• Dimensions: 102(L) x 141(P) x 38(H)mm

HDD14 Manuel d’utilisation 1.0

Real Cable

7/12

Instructions de sécurité :

 Ne pas utiliser un autre bloc d’alimentation que celui fourni d’origine

 Eviter l’installation dans des endroits extrêmement chauds ou froids, ou dans des endroits

exposés à la lumière directe du soleil ou à un appareil chauffant.

 Eviter d’exposer l’appareil à l’humidité, à l’eau et à la poussière.

 Ne pas introduire de corps étrangers dans l’appareil.

 Aucune flamme, comme une bougie allumée, ne doit être placée sur l’appareil.

 L’appareil ne doit pas être exposé aux gouttes ou éclaboussures lors de son utilisation.

 Aucun objet rempli de liquide ne doit être placé sur l’appareil.

 Eviter le contact de l’appareil avec des insecticides, du benzène, des diluants.



Ne jamais démonter ni modifier l’appareil de quelconque manière

Traitement des appareils électriques et électroniques en fin de vie DEEE

(applicable dans les pays de l’union Européenne et aux autres pays Européens

disposant de systèmes de collecte sélective).

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit

ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de

collecte approprié pour le recyclage des équipements électriques et électroniques.

En s’assurant que ce produit est bien mis au rebus de manière appropriée, vous

aiderez à prévenir les conséquences négatives potentielles pour l’environnement

et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources

naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez

consulter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

HDD14 Manuel d’utilisation 1.0

Real Cable

8/12

1. Introduction:

Le HDD14b

Real Cable

est un distributeur HDMI de haute performance.

Il permet de connecter 4 écrans (TV HD, Projecteur, rétroprojecteur, moniteur) à une seule source

HDMI (Lecteur Blu-ray, DVD, récepteur satellite HD, console de jeux HD…). Le signal Audio et

Video est retransmis simultanément sans aucune perte sur toutes les sorties, dans le respect du

protocole de protection HDCP.

La fonction de sélection EDID permet de choisir de fonctionner soit avec l’information EDID

intégrée (« STD »), soit celle de la TV connectée. Ceci assure la meilleure compatibilité avec tous

les écrans du marché.

La qualité et l’intégrité du signal d’entrée sont conservées à 100% grâce aux circuits de dernière

génération intégrant une égalisation des signaux en entrée et une sortie amplifiée.

La certification HDMI 1.3 du HDD14b vous assure de profiter de toutes les nouvelles

fonctionnalités des plus récents et futurs équipements Audio/Vidéo.

Le boîtier de type professionnel en Aluminium massif créé une protection totale contre toutes les

interférences.

2. Caractéristiques:

• Certifié HDMI 1.3, HDCP 1.1 et DVI 1.0.

• Optimisation / booster HDMI intégré : cette fonction permet d’optimiser la qualité du

signal après une grande distance de transmission. Vous pouvez connecter des câbles

Real Cable

jusqu’à 15 M sur les entrées et la sortie (30M au total .

• Supporte le Deep Color (1080p 12-bit par couleur – 36 bits total) : le nombre de nuances

dans les couleurs est augmenté pour un rendu des dégradés encore plus réaliste

• Supporte le x.v.Color

(gamme de couleur étendue) : le nombre de couleurs est

augmenté (x 1.8 , l’image est plus naturelle, plus proche de la réalité.

• Supporte tous les formats audio HD (Dolby

TrueHD, DTS

HD, Dolby

Digital+):

pour un son plus riche et plus dynamique, comme dans les salles de cinéma.

• Supporte le CEC bypass(Communication entre les appareils) : cette fonctionnalité permet

par exemple de piloter tous vos appareils HDMI avec uniquement la télécommande de la

TV (avec des appareils compatibles .

• Hautes résolutions supportées:

o PC: VGA, SVGA, XGA, SXGA, et UXGA (1600 x 1200)

o HDTV: 480i, 576i, 480p, 576p, 720p, 1080i, et 1080p (50/60 et 24Hz)

• Compatibilité Audio : Dolby

TrueHD, DTS

HD, Dolby

Digital+, PCM, LPCM,

Dolby Digital/EX, DTS/ES & DTS 96/24.

• Selection de l’EDID de la TV ou mode STD.

• Peut être cascadé jusqu’à 3 niveaux ou plus selon la qualité des cables.

• Compatible avec les appareils équipés DVI HDCP en utilisant adaptateur ou câble

HDMI/DVI.

HDD14 Manuel d’utilisation 1.0

Real Cable

9/12

3. Installation:

3.1. Recommandations:

• Eteindre tous les équipements (sources, écrans) avant toute installation.

• Ne brancher l’alimentation qu’après avoir connecter les entrées/sorties HDMI.

• Respecter le sens de branchement:

o Source (DVD, Récepteur HD, console…) sur l’entrée « HDMI IN »

o Ecrans (HDTV, Projecteur…) sur les sorties « HDMI OUT 1 à 4 »

• Ne pas utiliser une autre alimentation externe que celle fournie d’origine.

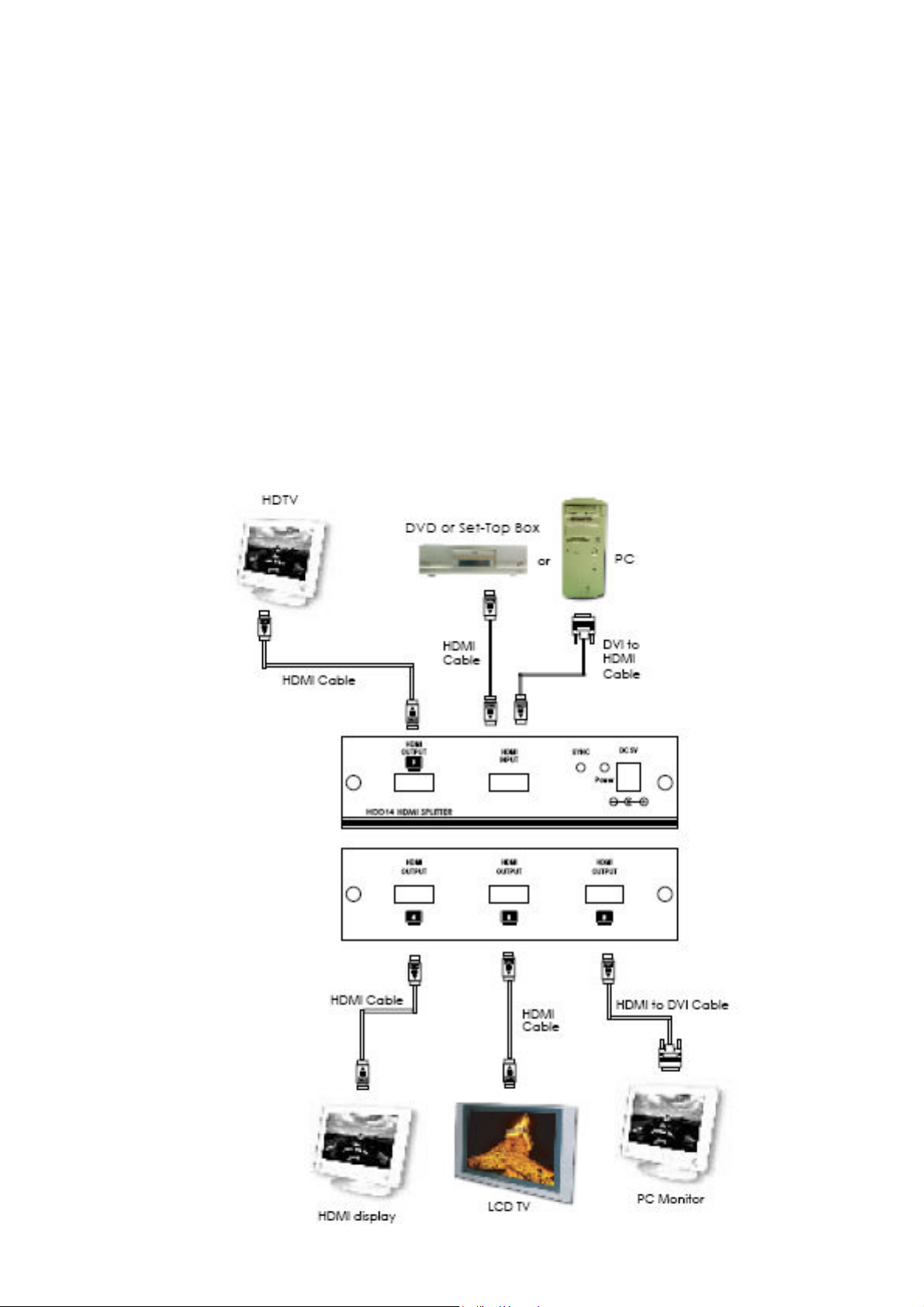

3.2. Schéma de branchement (exemple)

HDD14 Manuel d’utilisation 1.0

Real Cable

10/12

4. Utilisation

.1. Face Avant

1. Sorties HDMI Output 1: connectez cette sortie à l’entrée HDMI d’un écran.

2. ntrée HDMI Input: connectez cette entrée à la sortie HDMI de la source.

3. Sélecteur de contrôle DID : la position par défaut est « TV ». Laissez le ainsi si les écrans

fonctionnent normalement. Sélectionnez « STD » pour utiliser l’EDID intégré si les écrans ont des

problèmes d’affichage. Lorsque le contrôle EDID est en « TV », le HDD14b va détecter l’EDID de la

première TV connectée et la mémoriser. Si la première TV est en DVI, il passe à l’écran suivant

jusqu’à ce qu’une HDMI soit détectée.

4. Voyant de synchronisation SYNC : ce voyant s’illumine lorsque la source est connectée et

fonctionnelle.

5. Voyant Power : Le voyant Po er s’allume lorsque l’alimentation est connectée et fonctionnelle

6. Connecteur d’alimentation Power : connecter l’alimentation 5VDC fournie à cet endroit.

.2. Face arrière

1. Sorties HDMI OUT 2/3/4: connectez ces sorties aux entrées HDMI des écrans..

HDMI

Output

HDMI

Intput

EDID

STD TV

Sync. POWER DC 5V

Real Cable

HDMi 1.3

1 2

Inhaltsverzeichnis

Sprachen:

Andere Real Cable Kabel und Steckverbinder Handbücher

Real Cable

Real Cable HDD18 Bedienungsanleitung

Beliebte Kabel und Steckverbinder Handbücher anderer Marken

Philips

Philips SWA6310 Bedienungsanleitung

StarTech.com

StarTech.com CRJ4550PK Bedienungsanleitung

Nohau

Nohau EMUL-IP2K-PC Bedienungsanleitung

Foxun

Foxun SX-SP144E-HD4K2K Bedienungsanleitung

Philips

Philips SWA3305W Bedienungsanleitung

opticis

opticis Stretch DVIM1-1P0x Bedienungsanleitung

Volkswagen

Volkswagen VAS 6558A Bedienungsanleitung

NEXIBO

NEXIBO N-13 Bedienungsanleitung

CYP

CYP PU-1H3HBTL Bedienungsanleitung

Allen-Bradley

Allen-Bradley 1784-u2dhp Bedienungsanleitung

Global Caché

Global Caché Flex Link Blaster Bedienungsanleitung

Hauppauge

Hauppauge USB-Live2 Bedienungsanleitung

Fenix

Fenix MPSV 15 Bedienungsanleitung

BEGA

BEGA 71 085 Bedienungsanleitung

Tesla

Tesla HPWC Bedienungsanleitung

GAMERON

GAMERON LUXURY TV CABLE Bedienungsanleitung

molex

molex Milli-Grid Dual row 87568 Series Bedienungsanleitung

Burndy

Burndy Continental Industries thermOweld CRE-7 Bedienungsanleitung
