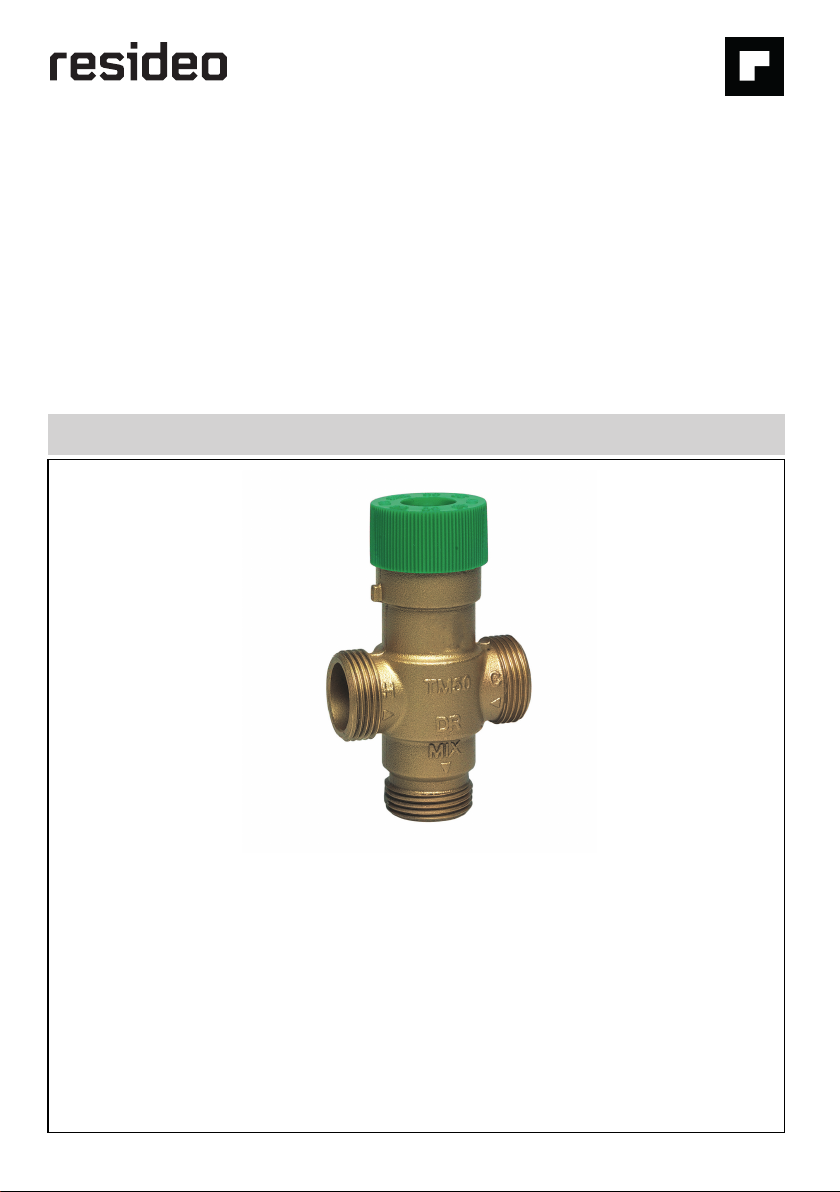

Resideo Braukmann TM50 Bedienungsanleitung

R32347467-001 Rev.A

Braukmann

TM50

Installation instructions Einbauanleitung Instructions d'installation Istruzioni di montaggio

Installatievoorschrift Instrucciones de instalación Instrukcja montażu

Thermostatic Mixing Valve

Thermostatischer Wassermischer

Mitigeur thermostatique

Miscelatore termostatico

Thermostatische mengkraan

Válvula de mezcla termostática

Termostatyczny zawór mieszający

2 MU1H-1326GE23 R0420

1 Safety Guidelines . . . . . 3

2 Technical Data . . . . . . . . 3

3 Options . . . . . . . . . . . . . 3

4 Assembly . . . . . . . . . . . . 3

5 Disposal. . . . . . . . . . . . . 4

6 Accessories . . . . . . . . . . 4

1 Sicherheitshinweise. . . . 5

2 Technische Daten . . . . . 5

3 Produktvarianten . . . . . . 5

4 Montage. . . . . . . . . . . . . 5

5 Entsorgung . . . . . . . . . . 6

6 Zubehör . . . . . . . . . . . . . 6

1 Règles de sécurité. . . . . 7

2 Caractéristiques

techniques . . . . . . . . . . . 7

3 Options . . . . . . . . . . . . . 7

4 Assemblage . . . . . . . . . . 7

5 Mise au rebut. . . . . . . . . 8

6 Accessoires . . . . . . . . . . 8

1 Avvertenze di sicurezza. 9

2 Dati tecnici . . . . . . . . . . . 9

3 Opzioni . . . . . . . . . . . . . 9

4 Montaggio . . . . . . . . . . . 9

5 Smaltimento. . . . . . . . . . 9

6 Accessori . . . . . . . . . . . . 9

1 Veiligheidsrichtlijnen . . 10

2 Technische Data . . . . . 10

3 Opties . . . . . . . . . . . . . 10

4 Montage. . . . . . . . . . . . 10

5 Afvoeren . . . . . . . . . . . 10

6 Accessoires . . . . . . . . . 10

1 Directivas de seguridad 11

2 Datos técnicos . . . . . . . 11

3 Opciones . . . . . . . . . . . 11

4 Montaje . . . . . . . . . . . . 11

5 Eliminación . . . . . . . . . 12

6 Accesorios . . . . . . . . . . 12

1 Wskazówki dotyczące

bezpieczeństwa . . . . . .13

2 Dane techniczne. . . . . .13

3 Opcje . . . . . . . . . . . . . .13

4 Montaż. . . . . . . . . . . . .13

5 Utylizacja . . . . . . . . . . .14

6 Akcesoria . . . . . . . . . . .14

MU1H-1326GE23 R0420 3

1 Safety Guidelines

1. Follow the installation instructions.

2. Use the appliance

• according to its intended use

• in good condition

• with due regard to safety and risk of danger.

3. Note that the appliance is exclusively for use in the

applications detailed in these installation instructions

(see 2 Technical Data). Any other use will not be

considered to comply with requirements and would

invalidate the warranty.

4. Please take note that any assembly, commissioning,

servicing and adjustment work may only be carried

out by authorized persons.

5. Immediately rectify any malfunctions which may

influence safety.

2 Technical Data

3 Options

For Options visit homecomfort.resideo.com/europe

4 Assembly

4.1 Installation Guidelines

• Install without tension or bending stresses

• Fit a return flow-retarder unit where the hot water

supply system includes a circulation circuit

• Observe the flow direction arrow when fitting a return

flow-retarder unit

• To prevent the growth of legionella, DVGW-W551

specify that the water volume in the pipework between

the mixer valve and the furthest take-off point should

not exceed 3 litres. This corresponds to a maximum

length of 10 metres for 3/4" (20 mm) pipework and

17 metres for 1/2" (15 mm)

• Requires regular maintenance in accordance with

EN 806-5

4.2 Setting

Turn the adjuster knob until the temperature setting number

aligns with the index mark.

C = Cold water

H = Hot water

MIX= Mixed water

5 Disposal

Observe the local requirements regarding correct waste

recycling/disposal!

6 Accessories

For Accessories visit homecomfort.resideo.com/europe

Media

Medium: Drinking water

Connections/Sizes

Connection size: G3/4"

Pressure values

Max. operating pressure: max. 10 bar

Maximum pressure

difference between hot and

cold inlet supplies:

2.5 bar

Operating temperatures

Max. hot water inlet

temperature:

90 °C

Setting range: 30 - 60 °C

Control accuracy: <±4 K

Specifications

Flow rate at 1.0 bar pressure

differential across valve:

appr. 25 l/min

Installation position: Arbitrary

Mixing valve Diverter valve

TM50-1/2E only

Setting range: 30 °C - 60 °C

MIX

4 MU1H-1326GE23 R0420

1 Sicherheitshinweise

1. Beachten Sie die Einbauanleitung.

2. Benutzen Sie das Gerät

• bestimmungsgemäß

• in einwandfreiem Zustand

• sicherheits- und gefahrenbewusst.

3. Beachten Sie, dass das Gerät ausschließlich für den

in dieser Einbauanleitung genannten

Verwendungsbereich bestimmt ist (siehe

2 Technische Daten). Eine andere oder darüber

hinausgehende Benutzung gilt als nicht

bestimmungsgemäß.

4. Beachten Sie, dass alle Montage-, Inbetriebnahme,

Wartungs- und Justagearbeiten nur durch autorisierte

Fachkräfte ausgeführt werden dürfen.

5. Lassen Sie Störungen, welche die Sicherheit

beeinträchtigen können, sofort beseitigen.

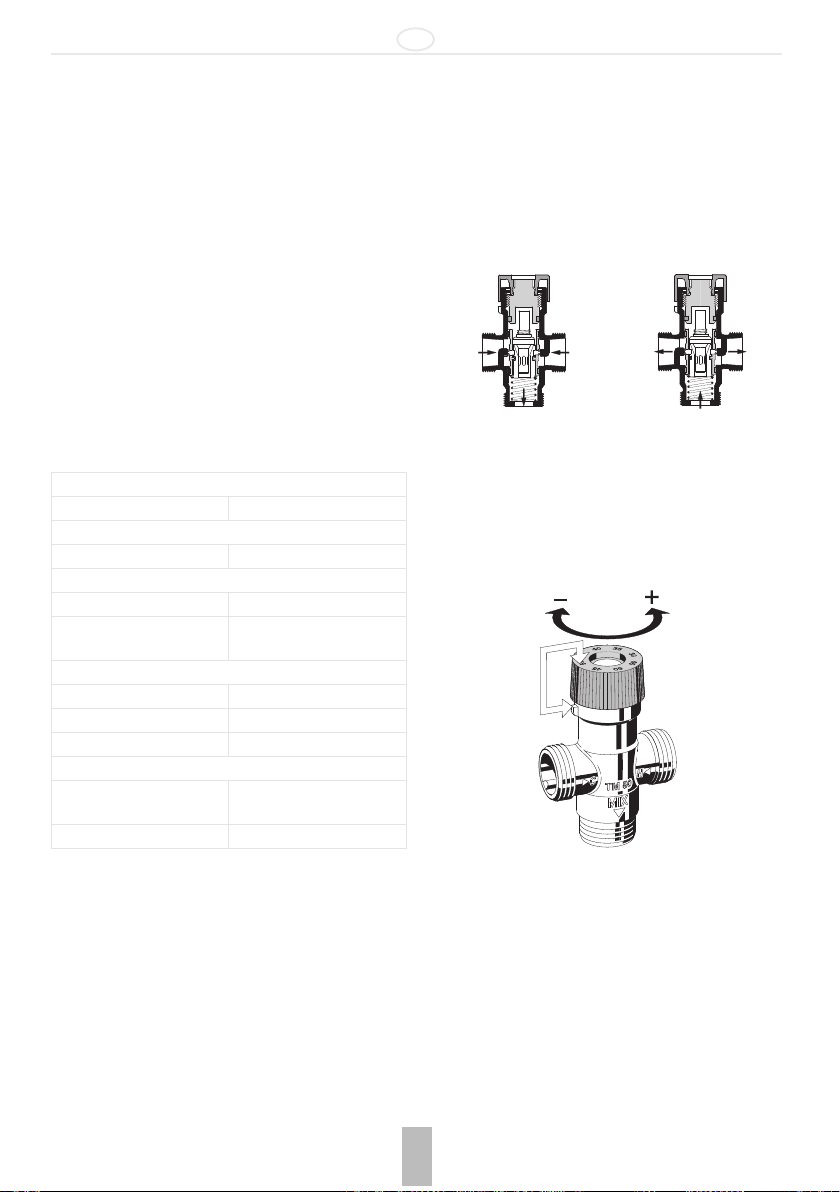

2 Technische Daten

3 Produktvarianten

Produktvarianten finden Sie unter homecomfort.resideo.com/

europe

4 Montage

4.1 Einbauhinweise

• Spannungs- und biegemomentfrei einbauen

• In Zirkulationsleitung von Anlagen zur

Warmwasserbereitung eine Kaltwasserbremse

einbauen

• Fließrichtung beim Einbau der Kaltwasserbremse

beachten

• Zur Vermeidung des Legionellenwachstums darf das

Wasservolumen in der Rohrleitung zwischen

Mischarmatur und entferntester Entnahmestelle nicht

größer als 3 Liter sein. Dies bedeutet eine max.

Leitungslänge von 10 m bei 3/4" (20 mm) Rohrleitung

und 17 Meter für 1/2" (15 mm)

• Instandhaltungspflichtige Armatur nach

DIN EN 806-5

4.2 Einstellung

Einstellrad drehen, bis Temperaturkennzahl mit Markierung

übereinstimmt.

C = Kaltwasser

H = Warmwasser

MIX= Mischwasser

5 Entsorgung

Die örtlichen Vorschriften zur korrekten Abfallverwertung/-

entsorgung beachten!

6 Zubehör

Zubehör finden Sie unter homecomfort.resideo.com/europe

Medien

Medium: Trinkwasser

Anschlüsse/Größen

Anschlussgröße: G3/4"

Druckwerte

Max. Betriebsdruck: max. 10 bar

Maximale Druckdifferenz: 2,5 bar

Betriebstemperaturen

Heißwasserzufuhr: 90 °C

Einstellbereich: 30 - 60°C

Regelgenauigkeit: <±4 K

Spezifikationen

Durchflussmenge bei 1,0 bar

Druckdifferenz über dem

Ventil:

ca. 25 l/min

Einbaulage: Beliebig

Mischventil Verteilerventil

TM50-1/2E only

Einstellbereich: 30 °C - 60 °C

MIX

MU1H-1326GE23 R0420 5

1 Règles de sécurité

1. Suivez les instructions d'installation.

2. Utilisez le dispositif

• Conformément à l'usage auquel il est destiné

• Dans un bon état

• En tenant dûment compte de la sécurité et des

risques.

3. Notez que le dispositif est exclusivement réservé à

une utilisation dans les applications décrites en détails

dans les présentes instructions d'installation (Voir

2 Caractéristiques techniques). Toute autre utilisation

sera considérée comme non conforme aux exigences

et entraînera une annulation de la garantie.

4. Notez que seules les personnes autorisées sont

habilitées à effectuer les travaux d'assemblage, de

mise en service, de maintenance et de réglage.

5. Éliminez immédiatement tout dysfonctionnement

susceptible d'entraver la sécurité.

2 Caractéristiques techniques

3 Options

Pour les options, visitez homecomfort.resideo.com/europe

4 Assemblage

4.1 Consignes d'installation

• Effectuez l'installation sans tension ni contraintes de

flexion

• Dans les conduites de circulation d'installations pour

la préparation d'eau chaude, montez un freind'eau

froide

• Respectez la direction du courant lors du montage du

frein d'eau froide

• Afin d'éviter le développement de légionelles, le

volume d'eau entre le mélangeur et le point de

prélèvement le plus éloigné d'après DVGW-W551 ne

pourra pas dépasser les 3 litres. Cela signifie une

longueur de tube maximale de 10 m pour 3/4"

(20 mm) et de 17 m pour 1/2" (15 mm)

• Nécessite un entretien régulier conformément à la

norme EN 806-5

4.2 Réglage

Tourner le bouton de réglage afin d’aligner la température de

consigne avec le repère.

C= Eau froide

H= Eau chaude

MIX= Eau mitigée

5 Mise au rebut

Observez les exigences locales en matière de recyclage /

d'élimination conforme des déchets !

6 Accessoires

Pour les accessoires, visitez homecomfort.resideo.com/

europe

Fluides

Milieu: Eau potable

Raccords/tailles

Taille du raccord: G3/4"

Valeurs de pression

Pression de service max.: max. 10 bar

Différence de pression

maximale:

2,5 bar

Températures de fonctionnement

Amenée d'eau chaude: 90 °C

Plage de réglage: 30 - 60 °C

Exactitude de réglage: <±4 K

Spécifications

Débit du courant à Δp =

1 bar:

environ. 25 l/min

Position d'installation: Arbitrary

Vanne de mélange Vanne diviseuse

TM50-1/2E uniquement

Plage de réglage: 30 °C - 60 °C

MIX

6 MU1H-1326GE23 R0420

1 Avvertenze di sicurezza

1. Rispettare le istruzioni di installazione.

2. Utilizzare l'apparecchio

• secondo la destinazione d'uso

• solo se integro

• in modo sicuro e consapevoli dei pericoli connessi.

3. Si prega di considerare che l'apparecchio è realizzato

esclusivamente per gli impieghi riportati nelle presenti

istruzioni (Vedere 2 Dati tecnici). Un uso differente da

quello previsto è da considerarsi non conforme ai

requisiti e annullerebbe la garanzia.

4. Osservare che tutti i lavori di montaggio, di messa in

funzione, di manutenzione e di regolazione devono

essere eseguiti soltanto da personale autorizzato.

5. I guasti che potrebbero compromettere la sicurezza

devono essere risolti immediatamente.

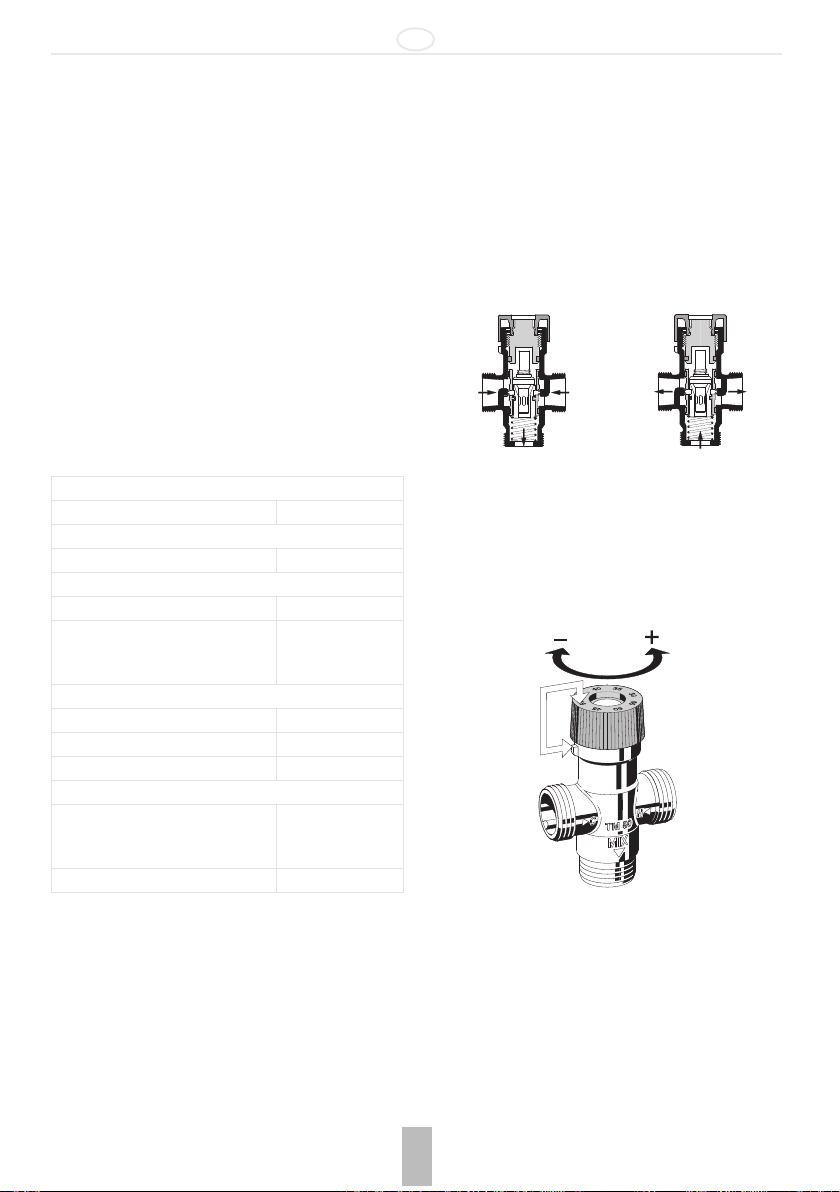

2 Dati tecnici

3 Opzioni

Per gli opzioni , visita homecomfort.resideo.com/europe

4 Montaggio

4.1 Istruzioni di installazione

• Montare senza tensione o sforzo di piegatura

• Nella condotta di circolazione di impianti per la

preparazione dell'acqua calda va installato un freno

idraulico per l'acqua fredda

• All'installazione del freno idraulico per l'acqua fredda,

osservare la direzione del flusso

• Allo scopo di prevenire lo sviluppo di legionelle, il

volume dell'acqua nella tubazione tra il miscelatore ed

il punto di prelievo più lontano, secondo DVGWW551

non potrà superare 3 litri. Questo significa una

tubazione lunga massimo 10 m per 3/4" (20 mm) e 17

m per 1/2" (15 mm).

• Richiede una manutenzione regolare in conformità

con la EN 806-5

4.2 Impostazione

Ruotare la manopola graduata fino al valore desiderato,

allineandola al punto di riferimento.

C = Acqua fredda

H = Acqua calda

MIX= Acqua miscelata

5 Smaltimento

Rispettare le norme locali relative al corretto riciclaggio o

smaltimento di rifiuti!

6 Accessori

Per gli accessori, visita homecomfort.resideo.com/europe

Fluidi

Fluido: Acqua potabile

Attacchi/dimensioni

Dimensione dell'attacco: G3/4"

Valori di pressione

Pressione di esercizio max.: 10 bar max.

Differenza massima della

pressione:

2,5 bar

Temperature di esercizio

Mandata di acqua calda: 90 °C

Campo di regolazione: 30 - 60 °C

Precisione di regolazione: <±4 K

Specifiche

Portata con Δp = 1 bar: ca. 25 l/min

Posizione di installazione: Arbitrario

Valvola miscelatrice Valvola deviatrice

solo TM50-1/2E

Campo di regolazione: 30 °C - 60 °C

MIX

MU1H-1326GE23 R0420 7

1 Veiligheidsrichtlijnen

1. Houd de installatiehandleiding aan.

2. Gebruik de apparatuur

• waarvoor het is bedoeld

• in goede conditie

• met aandacht voor de veiligheid en risico's.

3. Houd er rekening mee dat de apparatuur exclusief is

bedoeld voor de applicaties zoals beschreven in deze

installatiehandleiding (zie 2 Technische Data). Elk

ander gebruik wordt gezien als gebruik niet conform

de bedoeling en doet de garantie komen te vervallen.

4. De montage, de inbedrijfstelling, het onderhoud en de

instelling mogen alleen door geautoriseerd personeel

worden uitgevoerd.

5. Storingen die de veiligheid kunnen beïnvloeden

dienen direct te worden opgelost.

2 Technische Data

3 Opties

Voor opties bezoek homecomfort.resideo.com/europe

4 Montage

4.1 Installatie Richtlijnen

• Installeer zonder trek- of buigkrachten

• Circulatieleidingen van installaties voor het

verwarmen van water dienen te worden voorzien van

een koudwaterafsluiter.

• Let bij het monteren van de koudwaterafsluiter op de

stroomrichting.

• Teneinde de ontwikkeling van legionellen te

voorkomen, dient volgens DVWG-W551 het

watervolume in de buisleiding tussen

mengapparatuur en het verst afgelegen aftappunt niet

meer dan 3 liter te bedragen. Dat betekent een max.

buislengte van 10 m bij 3/4" (20 mm) en 17 m bij 1/2"

(15 mm).

• Vereist regelmatig onderhoud conform EN 806-5

4.2 Instelling

Instelknop zodanig verdraaien dat gewenste temperatuur

recht boven markering staat.

C = Koudwater

H = Warmwater

MIX= Gemend water

5 Afvoeren

Houd de locale regelgeving aan betreffende recycling/

afvalverwerking!

6 Accessoires

Voor accessoires bezoek homecomfort.resideo.com/europe

Media

Standaard medium: Drinkwater

Aansluitingen/afmetingen

Aansluitmaat: G3/4"

Drukwaarden

Max. bedrijfsdruk: Max. 10 bar

Maximum drukverschil: 2,5 bar

Bedrijfstemperatuur

Temp. aangevoerde warme

water:

90 °C

Instelschaal: 30 - 60 °C

Regelprecisie: <±4 K

Specificaties

Debiet bij Δp = 1 bar: ca. 25 l/min

Installatie positie: Willekeurig

Mengventiel Verdeelventiel

alleen TM50-1/2E

Instelschaal: 30 °C - 60 °C

MIX

8 MU1H-1326GE23 R0420

1 Directivas de seguridad

1. Siga las instrucciones de instalación.

2. Utilice el aparato

• según su uso previsto

• en buen estado

• teniendo en cuenta la seguridad y el riesgo de

peligro.

3. Tenga en cuenta que el aparato únicamente se ha

previsto para el uso en las aplicaciones detalladas en

estas instrucciones de instalación (Ver 2 Datos

técnicos). Cualquier otro uso se considerará que no

cumple los requisitos y provocará la extinción de la

garantía.

4. Tenga en cuenta que los trabajos de montaje, puesta

en servicio, asistencia técnica y ajuste solo pueden

ser realizados por personas autorizadas.

5. Corrija inmediatamente cualquier funcionamiento

incorrecto que pueda afectar a la seguridad.

2 Datos técnicos

3 Opciones

Para opciones visite homecomfort.resideo.com/europe

4 Montaje

4.1 Directrices de instalación

• Realice la instalación sin tensión ni esfuerzos de

flexión

• Instale una unidad de retardo de flujo de retorno

donde el sistema de suministro de agua caliente

incluya un circuito de circulación

• Observe la flecha de dirección del flujo cuando instale

una unidad de retardo de flujo de retorno

• Para evitar el crecimiento de legionella, DVGW-W551

especifica que el volumen de agua en la tubería entre

la válvula mezcladora y el punto de despegue más

alejado no debe exceder los 3 litros. Esto

corresponde a una longitud máxima de 10 metros

para tuberías de 3/4 "(20 mm) y 17 metros para 1/2"

(15 mm)

• Requiere mantenimiento regular de acuerdo con

EN 806-5

4.2 Ajuste

Gire la rueda de ajuste hasta que el número de la

temperatura coincida con la marca.

C= Agua fría

H= Agua caliente

MIX= Agua mezclada

5 Eliminación

¡Tenga en cuenta los requisitos locales referentes a un

reciclaje/eliminación de residuos correctos!

6 Accesorios

Para accesorios visite homecomfort.resideo.com/europe

Medios

Medio: Agua potable

Conexiones/tamaños

Medidas de conexión: G3/4"

Valores de presión

Presión de servicio máx.: max. 10 bar

Máxima diferencia de presión

entre los suministros de entrada

fría y caliente:

2,5 bar

Temperaturas de funcionamiento

Max. temperatura de entrada de

agua caliente:

90 °C

Intervalo de ajuste: 30-60 °C

Precisão de controle: <±4 K

Especificaciones

Vazão com diferencial de

pressão de 1,0 bar na válvula:

aprox. 25 l/min

Posición de instalación: Arbitrário

Válvula mezcladora Válvula distribuidora

solo TM50-1/2E

Intervalo de ajuste: 30 °C - 60 °C

MIX

MU1H-1326GE23 R0420 9

1 Wskazówki dotyczące

bezpieczeństwa

1. Przestrzegaćinstrukcji montażu.

2. Używaćurządzenia

• zgodnie z jego przeznaczeniem;

• w dobrym stanie;

• ze świadomościąbezpieczeństwa i zagrożeń.

3. Należy pamiętać, że urządzenie jest przeznaczone

wyłącznie do zastosowaćokreślonych w niniejszej

instrukcji montażu (Patrz 2 Dane techniczne). Każde

inne zastosowanie uznaje sięza niezgodne z

przeznaczeniem.

4. Należy równieżpamiętać, że wszelkie prace

związane z montażem, rozruchem, serwisowaniem i

regulacjąmogąwykonywaćwyłącznie upoważnieni

do tego pracownicy.

5. Wszelkie usterki mogące stanowićzagrożenie należy

natychmiast usuwać.

2 Dane techniczne

3 Opcje

Opcje zobacz stronęhomecomfort.resideo.com/europe

4 Montaż

4.1 Wskazówki dotyczące montażu

• Zamontowaćw stanie wolnym od naprężeńi

momentów zginających.

•Jeżeli instalacja doprowadzająca ciepłą wodę

obejmuje obieg cyrkulacyjny, należy zamontować

zespółopóźniający przepływ zwrotny

• Podczas montażu tego zespołu należy przestrzegać

kierunku przepływu wskazanego strzałką

• Aby zapobiec rozwojowi bakterii Legionella, w normie

DVGW-W551 określono, że ilość wody w instalacji

między zaworem mieszającym a najdalej położonym

punktem poboru nie powinna przekraczać3 litrów.

Odpowiada to maksymalnej długości 10 metrów w

przypadku instalacji 3/4" (20 mm) oraz 17 metrów w

przypadku instalacji 1/2" (15 mm)

• Wymaga regularnej konserwacji zgodnie z EN 806-5

4.2 Ustawienie

Obracaj pokrętło regulacyjne, ażnumer ustawienia

temperatury zrówna sięze znakiem indeksu.

C = Zimna woda

H = Gorąca woda

MIX= Woda zmieszana

5 Utylizacja

Należy stosowaćsiędo miejscowych przepisów dotyczących

prawidłowego wykorzystania odpadów, względnie ich

utylizacji.

6 Akcesoria

Akcesoria zobacz stronęhomecomfort.resideo.com/europe

Czynniki

Czynnik: Woda pitna

Przyłącza/rozmiary

Rozmiar przyłączy: G3/4"

Wartości ciśnienia

Maks. ciśnienie robocze: maks. 10 bar

Maksymalna różnica ciśnienia między

doprowadzeniem wody ciepłej a

zimnej do wlotu:

2,5 bara

Temperatury robocze

Maks. temperatura ciepłej na wlocie: 90 °C

Zakres ustawień: 30–60 °C

Dokładność sterowania: <± 4°K

Specyfikacja

Natężenie przepływu przy ciśnieniu

różnicowym w zaworze wynoszącym

1,0 bara.:

ok. 25 l/min

Pozycja montażowa: Dowolna

Zawór mieszający Zawór rozdzielczy

tylko TM50-1/2E

Zakres ustawień: 30 °C - 60 °C

MIX

Manufactured for

and on behalf of

Pittway Sàrl, Z.A., La Pièce 4,

1180 Rolle, Switzerland

by its authorised representative

Ademco 1 GmbH

For more information

homecomfort.resideo.com/europe

Ademco 1 GmbH, Hardhofweg 40,

74821 MOSBACH, GERMANY

Phone: +49 6261 810

Fax: +49 6261 81309

Subject to change. MU1H-1326GE23 R0420

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere resideo Steuereinheit Handbücher

resideo

resideo Braukmann BA295D-1/2ASC Bedienungsanleitung

resideo

resideo RV283P Bedienungsanleitung

resideo

resideo SmartValve SV9541 Bedienungsanleitung

resideo

resideo Braukmann SG160S Bedienungsanleitung

resideo

resideo Braukmann BA295D-3/4WHD Bedienungsanleitung

resideo

resideo Braukmann D16 Bedienungsanleitung

resideo

resideo Braukmann V5006TF Bedienungsanleitung

resideo

resideo Braukmann MHF49 Bedienungsanleitung

resideo

resideo Braukmann D05FS-EF Bedienungsanleitung

resideo

resideo Braukmann RV277 Bedienungsanleitung

resideo

resideo Braukmann BA295D-3/4WH Bedienungsanleitung

resideo

resideo Braukmann BFW112 Betriebsanleitung

resideo

resideo Braukmann BA295STN-A Bedienungsanleitung

resideo

resideo Braukmann D05F Bedienungsanleitung

resideo

resideo Braukmann D05F-EF Bedienungsanleitung

resideo

resideo SmartValve SV9401 Bedienungsanleitung

resideo

resideo SV9440 Bedienungsanleitung

resideo

resideo Braukmann D160S Bedienungsanleitung

resideo

resideo VR8300A Bedienungsanleitung

resideo

resideo Braukmann L5 Series Bedienungsanleitung

resideo

resideo Braukmann L5 Series Bedienungsanleitung

resideo

resideo Braukmann TS131 Bedienungsanleitung

resideo

resideo S89E Bedienungsanleitung

resideo

resideo Braukmann R295SP-F Bedienungsanleitung

Beliebte Steuereinheit Handbücher anderer Marken

Festo

Festo Compact Performance CP-FB6-E Stücklistenhandbuch

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Bedienungsanleitung

JS Automation

JS Automation MPC3034A Bedienungsanleitung

JAUDT

JAUDT SW GII 6406 Series Kurzanleitung

Spektrum

Spektrum Air Module System Bedienungsanleitung

BOC Edwards

BOC Edwards Q Series Bedienungsanleitung

KHADAS

KHADAS BT Magic Bedienungsanleitung

Etherma

Etherma eNEXHO-IL Bedienungsanleitung

PMFoundations

PMFoundations Attenuverter Bedienungsanleitung

GEA

GEA VARIVENT Bedienungsanleitung

Walther Systemtechnik

Walther Systemtechnik VMS-05 Bedienungsanleitung

Altronix

Altronix LINQ8PD Montageanleitung

Eaton

Eaton Powerware Series Bedienungsanleitung

WAGO

WAGO 750-407/040-000 Bedienungsanleitung

Sony

Sony CCU-590 Bedienungsanleitung

Graco

Graco 25D614 Bedienungsanleitung

Task Force Tips

Task Force Tips YE-RF-900 Programmierhandbuch

Shini

Shini SPV-U Series Bedienungsanleitung

resideo Braukmann TM50 Bedienungsanleitung

Beliebte Steuereinheit Handbücher anderer Marken
