RIDGID 5228/530 Bedienungsanleitung

RidgeTool Company/Elyria, Ohio, U.S.A.

164

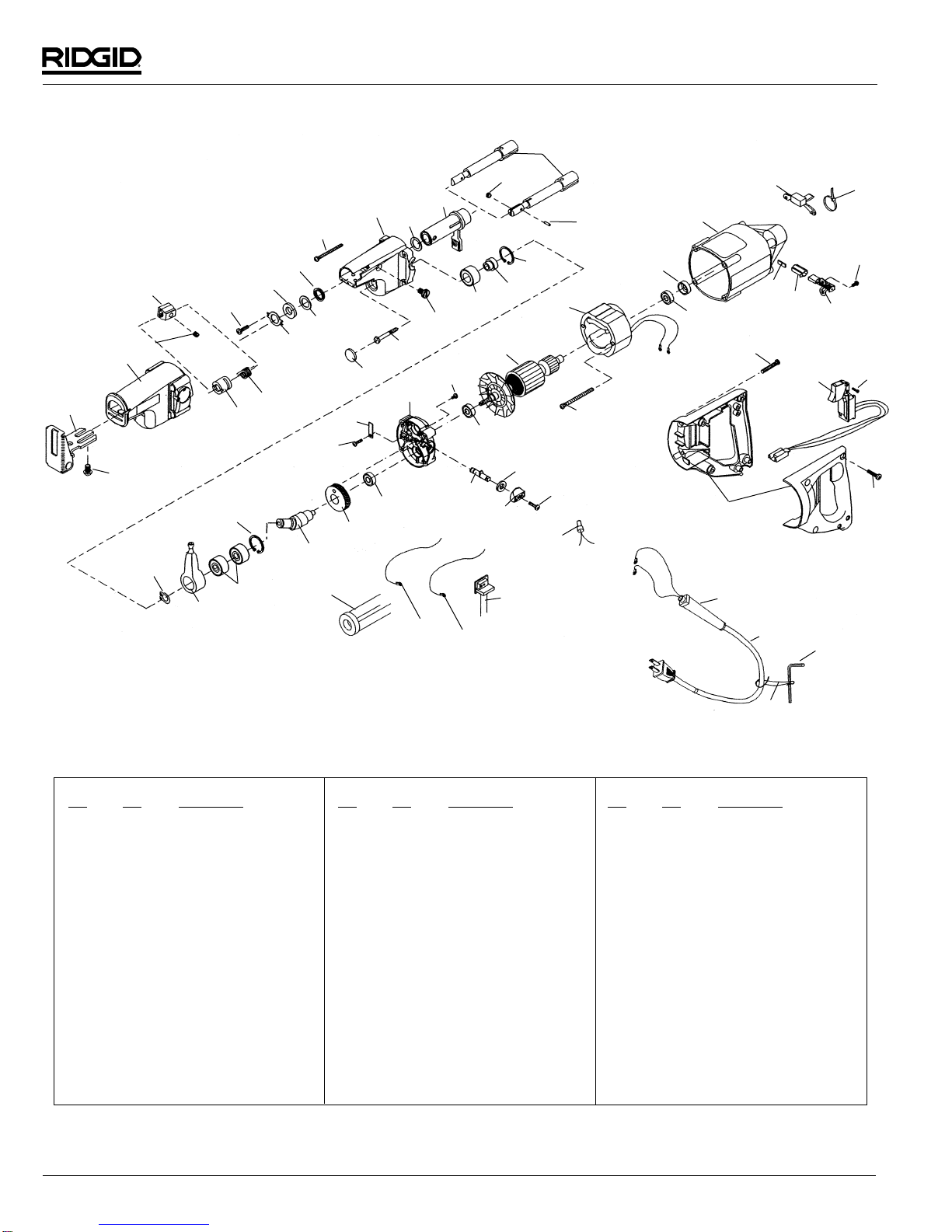

Variable Speed Dual Action Reciprocating Saw 5228/530

911

12 20

45 46

52 53

57 58

Ref. Catalog

No. No. Description

1 18867 Shoe & Bracket Assembly

2 18872 Screw

3 63422 Insulator Boot

4 63427 Blade Clamp Sleeve

5 63432 Blade Screw

6 71892 Clamp Sleeve (Type 2)

7 71912 Spring (Type 2)

8 63437 Screw

9 63442 Plate

10 63447 Felt Seal

11 63452 Flat Washer

12 63457 Oil Seal

13 63462 Screw

14 63467 Front Housing

15 63472 Felt Seal

16 63477 Carrier Tube Assembly

17 71907 Clamp Pin (Type 2)

18 63482 Recip. Shaft

71897 Recip. Shaft (Type 2)

19 71902 Roll Pin (Type 2)

20 45527 Retaining Ring

21 63487 Spacer

22 63492 Bearing

Ref. Ref. Catalog

No. No. Description

23 63497 Screw

24 63502 Screw

25 63507 Plug

26 63512 Retaining Ring

27 63517 Wobble Plate

28 63522 Drive Shaft

29 63527 Gear

30 63532 Bearing

31 63537 Screw

32 63542 Spring

33 63547 Int. Plate

34 63552 Selector Shaft

35 63557 Knob

36 63562 Connector

37 63567 Screw

38 63572 Felt Seal

39 18467 Bearing

40 63577 Armature (115V)

64907 Armature (230V)

41 63682 Screw

42 63582 Field (115V)

64912 Field (230V)

43 50022 Bearing Mount

Ref. Ref. Catalog

No. No. Description

44 63587 Motor Housing

45 63592 Mounting Bracket

46 63597 Wire Tie

47 63602 Screw

48 50017 Brush & Spring

49 18437 Brush Holder

50 18442 Brush Insulator

51 63607 Screw

52 63612 Switch Assembly (115V)

64917 Switch Assembly (230V)

53 63617 Screw

54 63622 Screw

55 63627 Handle Set

56 63632 Strain Relief

57 63637 Power Cord (115V)

64922 Power Cord (230V)

58 63642 Hex Wrench

59 63647 Wrench Holder

60 64927 Black LeadAssembly (230V)

61 64932 White Lead Assembly (230V)

62 64937 Coil (230V)

63 64942 Circuit Board (230V)

NOTE: Order parts by Catalog Number only.

DO NOT order by Reference Number.
