Rittal VX25 Blue e+ Bedienungsanleitung

Komfortgri VX25

Comfort handle VX25

Poignée Confort VX25

Montage- und Bedienungsanleitung

Assembly and operating instructions

Notice de montage et d’emploi

VX 8618.200

VX 8618.210

VX 8618.220

VX 8618.230

VX 8618.240

VX 8618.250

VX 8618.270

VX 8618.280

2 Komfortgri VX25 Montageanleitung/Comfort handle VX25 assembly instructions/Notice de montage poignée Confort VX25

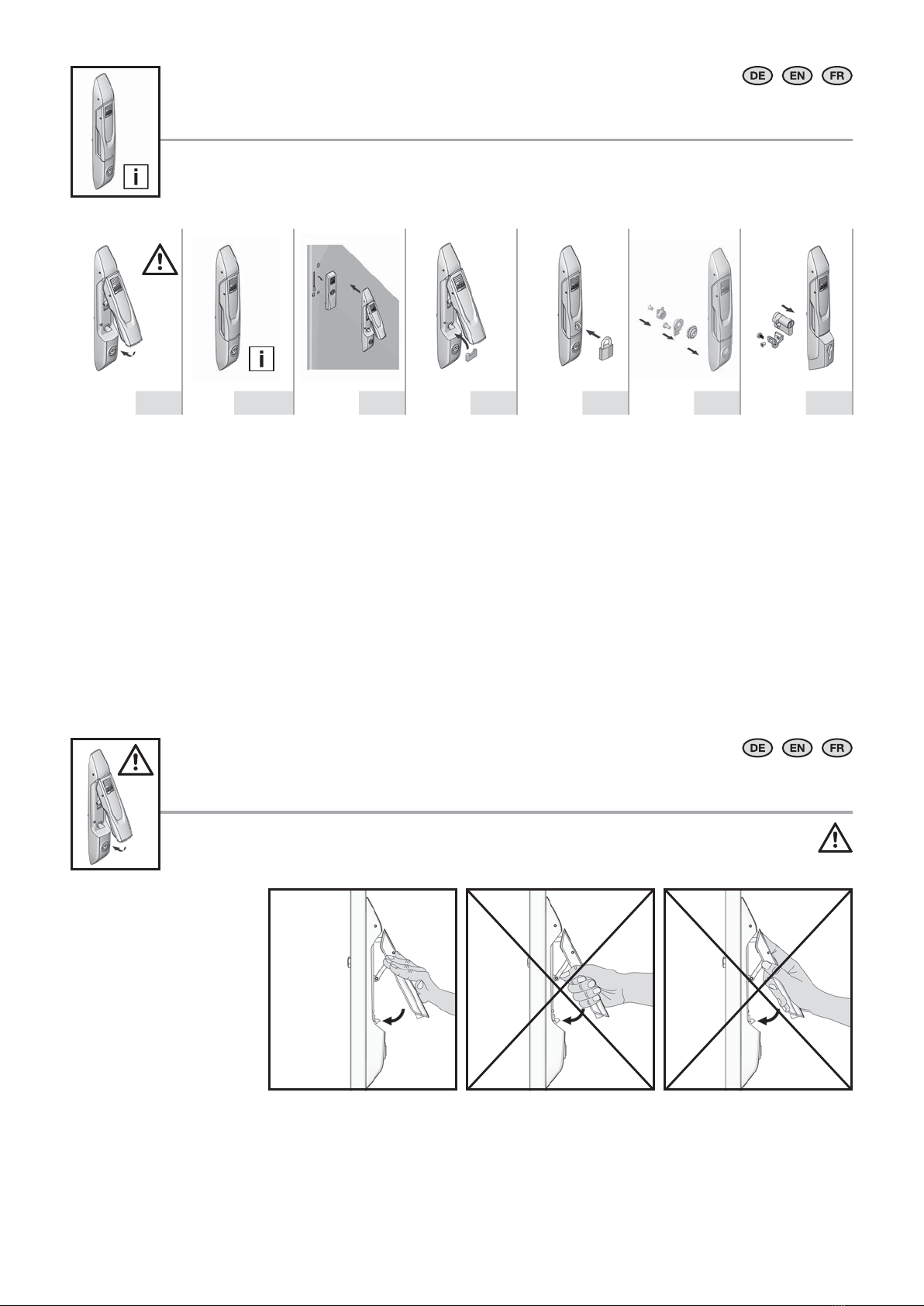

Inhaltsverzeichnis

Contents

Sommaire

2 3 – 6, 11 7 8 8 9 10

Sicherheitshinweise

Safety instructions

Consignes de sécurité

3Komfortgri VX25 Montageanleitung/Comfort handle VX25 assembly instructions/Notice de montage poignée Confort VX25

Warnung vor der

Schließbewegung

von mechanischen

Teilen einer Maschine/

Einrichtung

Warnung vor sich

bewegenden

mechanischen Teilen

Warnung vor

Umkippen durch

Schwerpunkt-

verlagerung

Warnung vor

spitzem

Gegenstand

Warnung vor Hinder-

nissen im Kopfbereich Installation durch

Mechanik-Fachkraft

Warning against

closing movements

for mechanical parts

of a machine/device

Warning against

independently moving

parts

Risk of tipping due

to displacement of

centre of gravity

Caution:

Sharp object

Caution:

Obstructions in head

area

Installation by

specialist mechanics

Danger dû à la

fermeture de pièces

mécaniques d’une

machine / installation

Danger dû à des

pièces mécaniques

mobiles

Attention au

basculement lors

du déplacement du

centre de gravité

Attention aux objets

pointus

Attention aux obsta-

cles au niveau de

la tête

Installation par un

mécanicien conﬁrmé

Waarschuwing voor

de sluitbeweging

van mechanische

onderdelen van een

machine/voorziening

Waarschuwing voor

bewegende mechani-

sche onderdelen

Waarschuwing voor

kantelen als gevolg

van zwaartepunt-

verschuiving

Waarschuwing voor

scherp gepunte

voorwerpen

Waarschuwing voor

obstakels op hoofdh-

oogte

Installatie door

monteur

Varning för

stängningsrörelse på

mekaniska delar i en

maskin/enhet

Varning för rörliga

mekaniska delar

Varning för vältande

föremål på grund av

förskjuten tyngdpunkt

Varning för vassa

föremål Varning för hinder i

huvudhöjd Ska installeras av

behörig montör

Prestare attenzione

alla chiusura delle

parti meccaniche di

una macchina o di un

dispositivo

Prestare attenzione

alle parti meccaniche

in movimento

Pericolo di cadute

tramite lo sposta-

mento del baricentro

Pericolo oggetto

alato Pericolo ostacolo

in alto

L’installazione deve

essere eseguita da un

meccanico qualiﬁcato

Atención, movimiento

de cierre de compo-

nentes mecánicos

en una máquina/

instalación

Atención, compo-

nentes mecánicos en

movimiento

Advertencia de vuelco

si se desplaza el

centro de gravedad

Advertencia de

objetos puntiagudos

Advertencia de obstá-

culos en la zona de la

cabeza

Instalación a realizar

por un técnico mecá-

nico cualiﬁcado

Varoitus koneen/

laitteen mekaanisten

osien sulkuliikkeestä

Varoitus liikkuvista

mekaanisista osista

Varo painopisteen

siirtymisestä johtuva

kaatumisvaara Varo teräviä esineitä Varo putoavia esineitä

Asennuksen saa

suorittaa vain

mekaniikka-alan

ammattilainen

Advarsel mod

lukkebevægelse af

mekaniske dele i en

maskine/indretning

Advarsel mod

uafhængigt

bevægelige dele

Risiko for væltning på

grund af forskydning

af tyngdepunktet

Advarsel:

Spidse genstande

Advarsel:

Forhindringer i

hovedhøjde

Skal installeres af

uddannet mekaniker

Rabhadh: Gluaiseacht

dúnta comhpháir-

teanna meicníochta

meaisín/gléis

Rabhadh:

Comhpháirteanna

meicniúla

gluaisteachta

Riosca titime má

dhéantar an meách-

anlár a dhíláithriú Aire: Rud géar Aire:

Baic i limistéar an

chinn

Ní cheadaítear ach

amháin do meicneoir

cáilithe é a shuiteáil

Sicherheitshinweise

Safety instructions

Consignes de sécurité

Veiligheidsvoorschriften

Säkerhetsinstruktioner

Avvertenze di sicurezza

Advertencias de seguridad

Turvallisuusohjeet

Sikkerhedsanvisninger

Faisnéis sábháilteachta

4 Komfortgri VX25 Montageanleitung/Comfort handle VX25 assembly instructions/Notice de montage poignée Confort VX25

Uwaga na

zamykające się

części mechaniczne

maszyny lub

urządzenia

Uwaga na ruchome

części mechaniczne

Ostrzeżenie przed

przewróceniem się z

powodu przesunięcia

środka ciężkości

Ostrzeżenie przed

ostrym przedmiotem

Ostrzeżenie przed

przeszkodami w

pobliżu głowy

Instalacja przez

mechanika

Výstraha před

rizikem úrazu ruky Výstraha; Rozmačkání

Varování před

převrácením

způsobeným

posunutím těžiště

Varování před ostrým

předmětem

Varování před

překážkami v oblasti

hlavy

Instalace odborným

mechanikem

Предупреждение

за движение от

затварящи се

механични части на

машина/оборудване

Предупреждение

за движещи се

механични части

Предупреждение

за опасност от

преобръщане

поради изместване

на центъра на

тежестта

Предупреждение за

опасност от остър

предмет

Предупреждение

за опасност от

препятствия в

областта около

главата

Монтажът се

извършва от

механик

Предупреждение

об опасности

при закрывании

механических

частей машины/

установки

Предупреждение

об опасности

движущихся

механических

частей

Предупреждение

об опрокиды-вании

ввиду смещения

центра тяжести

Предупреждение об

остром предмете

Предупреждение

о препятствиях в

верхней области

Установка силами

специалистов по

механике

Προειδοποίηση

πριν από την κίνηση

κλειδώματος

μηχανικών μερών

μίας εγκατάστασης/

μηχανήματος

Προειδοποίηση από

κινούμενα μηχανικά

μέρη

Προειδοποίηση

ανατροπής λόγω

μετατόπισης του

κέντρου βάρους

Προειδοποίηση

αιχμηρού

αντικειμένου

Προειδοποίηση για

εμπόδια στην περιοχή

της κεφαλής

Εγκατάσταση από

εκπαιδευμένο

μηχανικό

Avertizare cu privire la

mișcarea de închidere

a pieselor mecanice

ale unei mașini/ale

unui dispozitiv

Avertisment cu privire

la piesele mecanice

aﬂate în mișcare

Avertizare de

răsturnare prin

deplasarea

centrului de greutate

Avertizare privind

obiecte ascuțite

Avertizare privind

obstacole în zona

capului

Instalarea se va

face de un mecanic

caliﬁcat

Upozorenje na

uklopno kretanje

mehaničkih dijelova

stroja/uređaja

Upozorenje na

mehaničke dijelove

koji su u pokretu

Upozorenje na

prevrtanje zbog

pomicanja težišta

Upozorenje na šiljati

predmet

Upozorenje

na zapreke u

području glave

Instalaciju smije

provesti samo

ovlašteno stručno

osoblje za

mehaničarske radove

Gép/berendezés

mechanikai részeinek

zárómozgására

történő ﬁgyelmeztetés

Mozgó mechanikai

részekre történő

ﬁgyelmeztetés

Figyelmeztetés a

feldőlés veszélyére a

súlypont eltolódása

miatt

Figyelmeztetés

hegyes tárgyak

veszélyére

Figyelmeztetés fejma-

gasságban található

akadályokra

A szerelést mecha-

nikus szakembernek

kell elvégeznie

Įspėjimas dėl

mašinos/ įrenginio

mechaninių dalių

judėjimo,

užsidarymo metu

Įspėjimas dėl judančių

mechaninių dalių

Įspėjimas apie galimą

apvirtimą dėl svorio

centro perkėlimo

Įspėjimas apie aštrų

daiktą Įspėjimas apie kliūtis

galvos aukštyje Turi įrengti

mechanikas

Hoiatus masina/

seadme mehhaani-

liste osade sulgemisli-

ikumise eest

Hoiatus liikuvate

mehhaaniliste osade

eest

Hoiatus ümberkuk-

kumise eestraskus-

keskme nihkumise

tõttu

Hoiatus terava eseme

eest

Hoiatus pea

piirkonnas asuvate

takistuste eest

Kvaliﬁtseeritud

mehhaaniku poolne

paigaldamine

Wskazówki dotyczące

bezpieczeństwa

Bezpečnostní pokyny

Инструкции за безопасност

Меры безопасности

Υποδείξεις ασφαλείας

Instrucțiuni de siguranță

Sigurnosne upute

Biztonsági tudnivalók

Saugos nurodymai

Ohutusteatis

5Komfortgri VX25 Montageanleitung/Comfort handle VX25 assembly instructions/Notice de montage poignée Confort VX25

Uzmanieties iekārtas/

mašīnas mehānisko

daļu aizvēršanās laikā

Uzmanieties

no kustīgām

mehāniskām daļām

Brīdinājums par

apgāšanos smaguma

centra novirzīšanās

dēļ

Brīdinājums par asiem

priekšmetiem Brīdinājums par

šķēršļiem galvas zonā

Uzstādīšanu drīkst

veikt tikai kvaliﬁcēts

mehāniķis

Opozorilo pred zapi-

ranjem mehanskih

delov stroja/naprave

Opozorilo pred

premikajočimi se

mehanskimi deli

Opozorilo pred

prevrnitvijo zaradi

spremenjenega

težišča

Opozorilo pred ostrim

predmetom Opozorilo pred

ovirami v višini glave

Namestitev lahko

izvajajo samo uspo-

sobljeni strokovnjaki

za mehanična dela

Dávajte pozor na

zatvárací pohyb

mechanických častí

stroja/zariadenia

Dávajte pozor na

pohyblivé mechanické

časti

Varovanie pred pre-

vrátením v dôsledku

premiestnenia ťažiska

Varovanie pred

predmetom s ostrým

hrotom

Varovanie pred

prekážkami v

priestore hlavy

Inštaláciu smie

vykonávať len

špecializovaný

mechanik

Cuidado quando as

partes mecânicas de

uma máquina/insta-

lação se fecham

Cuidado com as

partes mecânicas

móveis

Cuidado com o risco

de queda pelo

deslocamento do

centro de gravidade

Cuidado com objetos

pontiagudos Cuidado com objetos

na altura da cabeça

A instalação deve ser

feita por um técnico

mecânico especia-

lizado

Twissija dwar l-għeluq

ta’ partijiet mekkaniċi

ta’ magna/tagħmir

Twissija dwar partijiet

mekkaniċi li jiċċaqilqu

Twissija kontra

t-telﬁen tal-bilanċ

minħabba xift

tal-gravità

Twissija kontra oġġett

bil-ponta

Twissija kontra

ostakoli ﬁż-żona

prinċipali

Installazzjoni

minn mekkaniku

kwaliﬁkat/a

Drošības prasības

Varnostni napotki

Bezpečnostné pokyny

Instruções de segurança

Struzzjonijiet ta'

prekawzjoni

6 Komfortgri VX25 Montageanleitung/Comfort handle VX25 assembly instructions/Notice de montage poignée Confort VX25

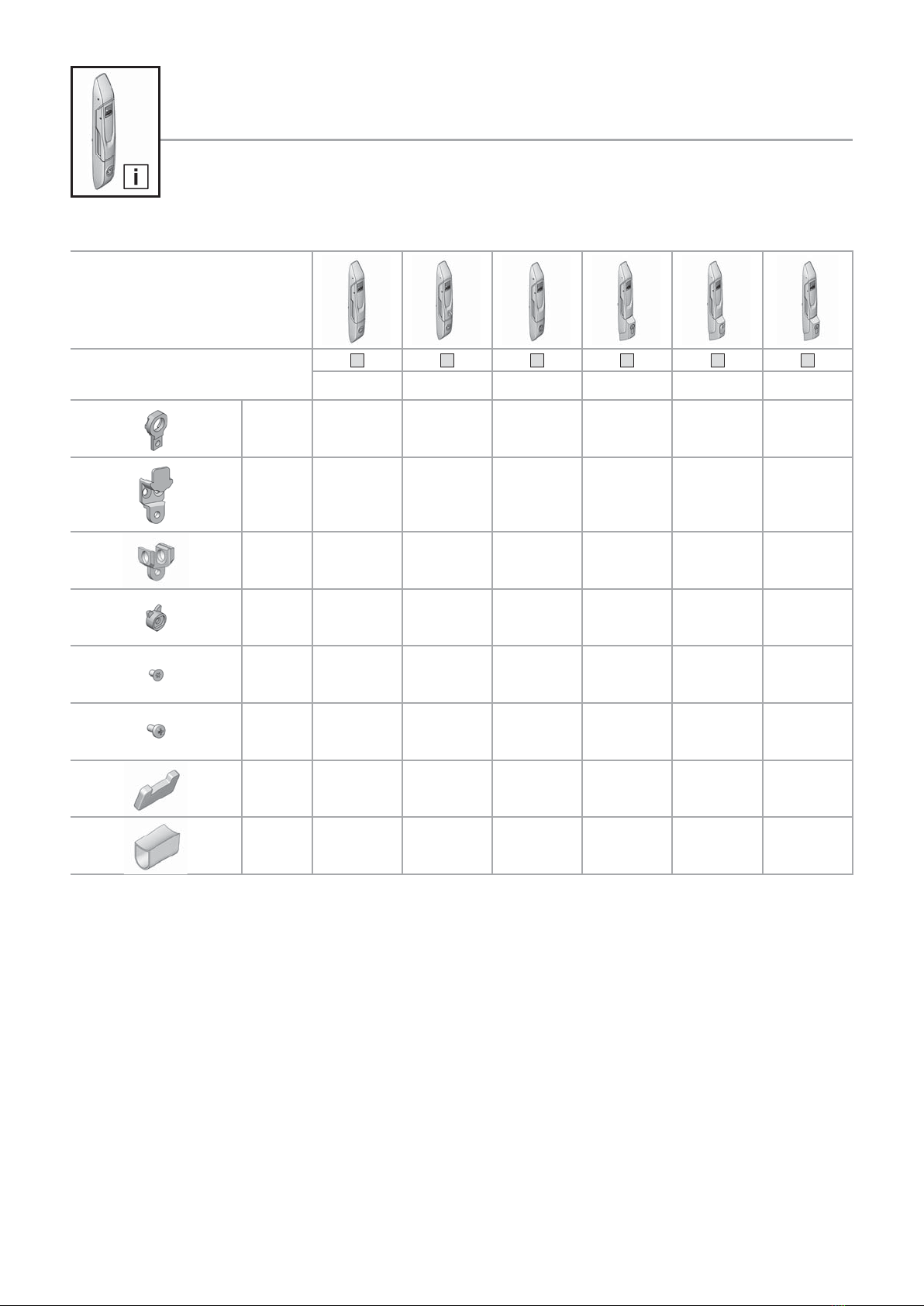

Best.-Nr. VX

Model No. VX

Référence VX

A B C D E F

8618.200

8618.220 8618.230 8618.240 8618.250

8618.280 8618.270 8618.210

1 x 1 x – – – –

––––1x–

– – – 1 x – 1 x

1 x 1 x – – 1 x –

M5 x 8 1 x 1 x – 1 x 2 x 1 x

M5 x 10 1 x 1 x – 1 x 1 x 1 x

––1x–––

–––––1x

Lieferumfang / Scope of delivery / Composition de la livraison

Gerätebeschreibung

Device description

Description du capot

7Komfortgri VX25 Montageanleitung/Comfort handle VX25 assembly instructions/Notice de montage poignée Confort VX25

ABCD

2.1

1.21.1

2.3

2.2

1.3

2.1

CLICK

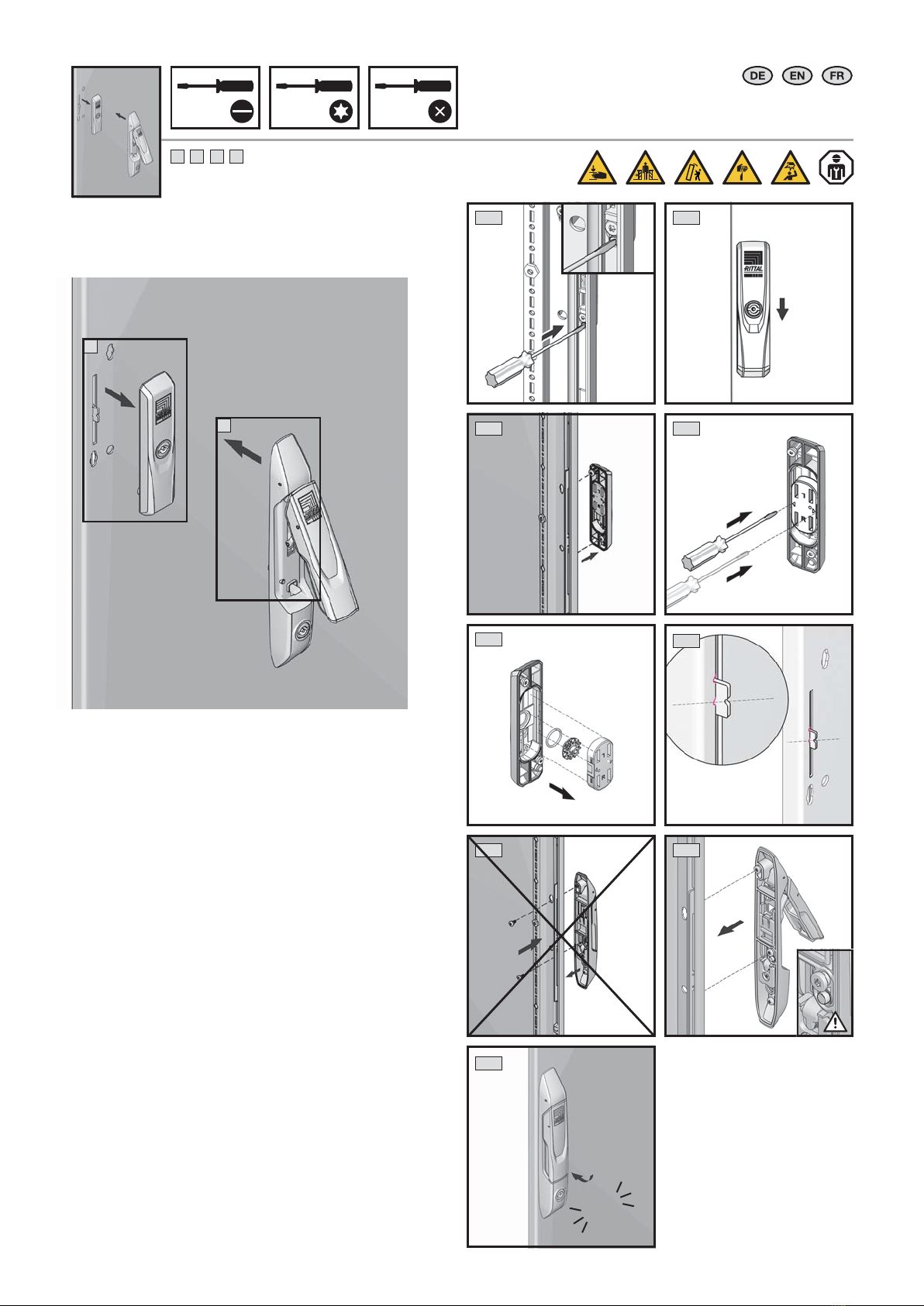

Demontage Schlossschild und Montage Komfortgri

Removal of lock and ﬁtting of comfort handle

Démontage de la serrure et montage de la poignée Confort

1.4

1.5

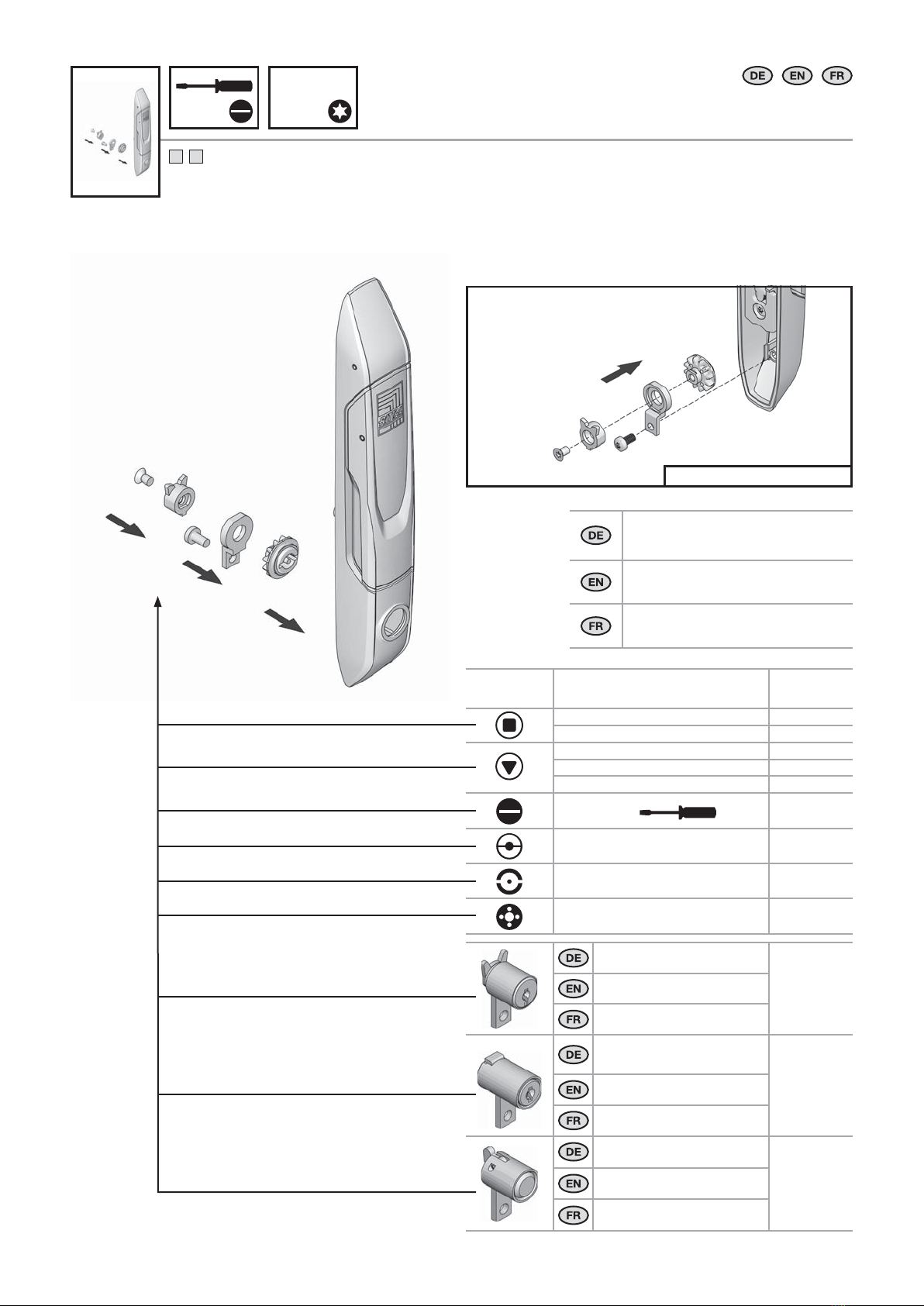

1) Weiterverwendung im Gri, siehe Seite 9

For reuse in the handle, see page 9

Réutilisation dans la poignée, voir page 9

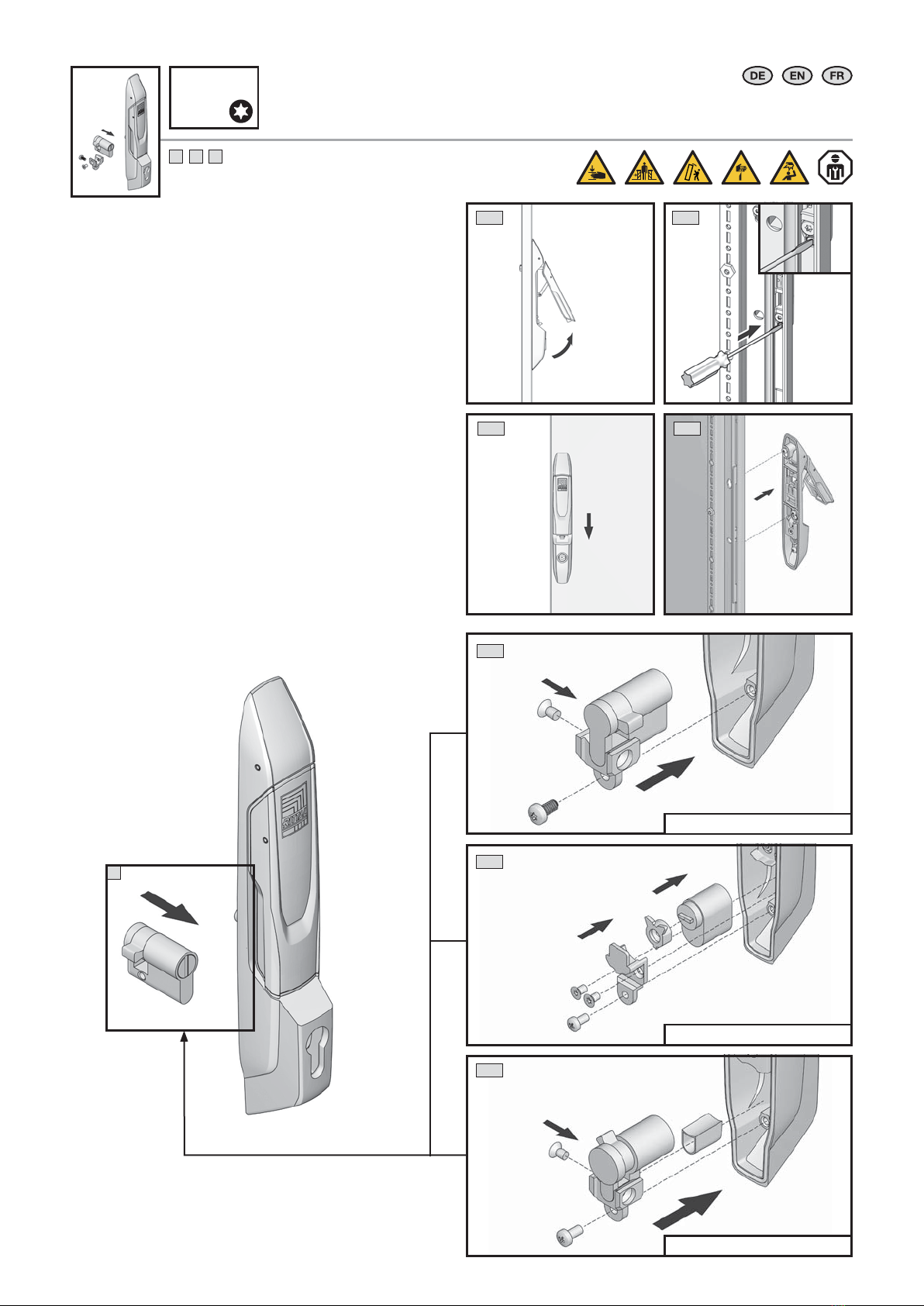

8 Komfortgri VX25 Montageanleitung/Comfort handle VX25 assembly instructions/Notice de montage poignée Confort VX25

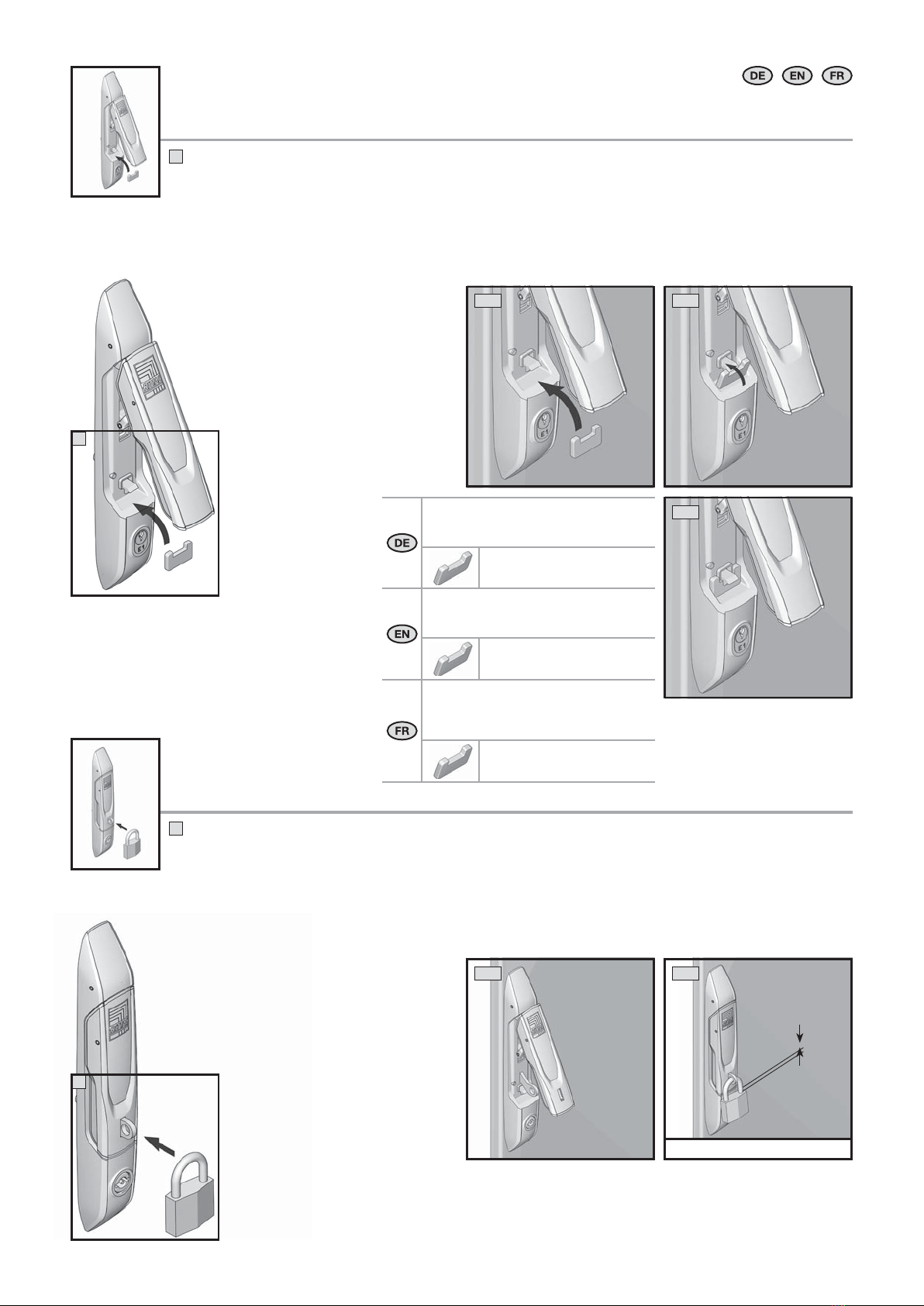

1.1 1.2

1.3

Die Schließung E1 ist nur bei VW-/Audi-Anla-

gen zu verwenden. Der Schlüssel gehört nicht

zum Rittal Lieferumfang und ist nur über VW,

Wolfsburg erhältlich

Sperre gegen versehentliches

Verschließen

The E1 lock is only to be used for VW/Audi

installations. The key is not included in the

Rittal scope of supply and can only be ob-

tained through VW in Wolfsburg.

Catch to prevent

accidental locking

La serrure E1 est à utiliser uniquement dans

les installations Volkswagen / Audi. La clé

ne fait pas partie de la fourniture Rittal et elle

est disponible uniquement via Volkswagen à

Wolfsburg.

Verrou pour empêcher toute

fermeture par mégarde.

1.1 1.2

Ø max. = 8.5

max. Ø 8.5

Montage Verschluss-Sicherung E1 / Fitting of E1 lock catch / Montage de la serrure de sécurité E1

Montage Vorhängeschloss / Fitting a padlock / Montage du cadenas

9Komfortgri VX25 Montageanleitung/Comfort handle VX25 assembly instructions/Notice de montage poignée Confort VX25

Best.-Nr. VX

Model No. VX

Référence VX

7 mm 8618.300

8 mm 8618.301

6,5 mm 8618.308

7 mm 8618.302

8 mm 8618.303

7 mm 8618.304

Daimler 8618.305

3 mm 8618.306

Fiat 8618.307

Sicherheits-Einsatz

Schließung Nr. 3524 E

8611.180

Lock insert,

lock no. 3524 E

Serrure et clé N° 3524 E

Druckknopf- und Sicherheits-

Einsatz

Schließung Nr. 12321 E

8611.200

Push-button and lock insert,

lock no. 12321 E

Bouton-pression et serrure,

clé N° 12321 E

Druckknopf-Einsatz

8611.190

Push-button insert

Bouton-pression

TX25

MA= 2 + 1 Nm

Das Schloss wird auf Leichtgängigkeit

überprüft. Alle beweglichen Verschlussteile

werden mit einem geeigneten, wasserfreien

Schmiermittel eingesprüht.

The lock is checked for ease of movement.

All moving closure parts are sprayed with a

suitable, water-free lubricant.

La mobilité de la serrure est vériﬁée. Toutes

les pièces de fermeture mobiles sont vapori-

sées avec un lubriﬁant sans eau adapté.

Übersicht Verschluss-Einsätze / Overview of lock inserts / Vue d'ensemble des dispositifs de verrouillage

1) Entnahme aus Schlossschild

(ohne O-Ring), siehe Seite 7

Removal from lock

(without O-ring), see page 7

Enlèvement depuis la serrure

(sans joint torique), voir page 7

10 Komfortgri VX25 Montageanleitung/Comfort handle VX25 assembly instructions/Notice de montage poignée Confort VX25

TX25

DEF

MA= 2 + 1 Nm

1 D

1 F

1 E

M5 x 10

M5 x 8

Wechsel Verschluss-Einsatz

Changing the lock insert

Remplacement du dispositif de verrouillage

1.2

Demontage Komfortgri

Removal of comfort handle

Démontage de la poignée Confort

1.1

1.4

1.3

Andere Handbücher für VX25 Blue e+

Dieses Handbuch passt für folgende Modelle

Andere Rittal Industrieanlagen Handbücher

Rittal

Rittal Ri4Power System 185 mm Bedienungsanleitung

Rittal

Rittal SK 3212 series Bedienungsanleitung

Rittal

Rittal 3363 Series Bedienungsanleitung

Rittal

Rittal SK 3130.000 Installationsanleitung

Rittal

Rittal SK 3378.300 Bedienungsanleitung

Rittal

Rittal CW 120-M Bedienungsanleitung

Rittal

Rittal VX25 Blue e+ Bedienungsanleitung

Rittal

Rittal SK 3378.200 Bedienungsanleitung

Rittal

Rittal VX25 Ri4Power System Bedienungsanleitung

Rittal

Rittal CP 6206.025 Bedienungsanleitung

Rittal

Rittal MICROSOFT 48Ux1200x1200 MOR Bedienungsanleitung

Rittal

Rittal TP 6700.500 Bedienungsanleitung

Rittal

Rittal 300 ENH Bedienungsanleitung

Rittal

Rittal DK 7320.100 Bedienungsanleitung

Rittal

Rittal Liquid Cooling Package Plus SK 3301.480... Handbuch

Rittal

Rittal 150 MN Bedienungsanleitung

Rittal

Rittal SK 3209. Series Bedienungsanleitung

Rittal

Rittal Top Therm SK 3126.4 Series Bedienungsanleitung

Rittal

Rittal LCP Rack CW Bedienungsanleitung

Rittal

Rittal VX25 Blue e+ Bedienungsanleitung

Rittal

Rittal DK 7859.000 Bedienungsanleitung

Rittal

Rittal VX 8620.000 Bedienungsanleitung

Rittal

Rittal 3214.700 Bedienungsanleitung

Rittal

Rittal SK 3212 series Bedienungsanleitung

Beliebte Industrieanlagen Handbücher anderer Marken

ABB

ABB Unifix AD Handbuch

Mark 7

Mark 7 Evolution Bedienungsanleitung

Husky

Husky HyPET Bedienungsanleitung

bora

bora PM-1800 Bedienungsanleitung

Grizzly

Grizzly T32428 Bedienungsanleitung

Siemens

Siemens 8MF1 Series Bedienungsanleitung

ABB

ABB HT610965 Bedienungsanleitung

ABB

ABB SafeLink Bedienungsanleitung

Phoenix

Phoenix PHX-150 Bedienungsanleitung

ABB

ABB A165-L32 Bedienungsanleitung

ABB

ABB HT842936 Bedienungsanleitung

Rioned

Rioned UrbanJet Bedienungsanleitung

Hermetica

Hermetica 10 Series Bedienungsanleitung

HORNER

HORNER OEE Solution Bedienungsanleitung

Hammerhead

Hammerhead HG375 Bedienungsanleitung

SCHUNK

SCHUNK VERO-S NSE-A3 138 Gebrauchsanweisung

ABB

ABB HT566657 Bedienungsanleitung

Webasto

Webasto GSE CAN Bedienungsanleitung
