mCon el fin de evitar que se dañe el engranaje, el conmutador taladro/taladro percutor
sólo se deberá cambiar cuando la herramienta se haya detenido por completo
tTo avoid damaging the gearbox, the drill / hammer drill selector switch should only be
moved when the machine is at a standstill
OPara evitar danos na engrenagem, o comutador furar/furar com percussão só pode
ser comutado com a ferramenta parada
kUm eine Beschädigung des Getriebes zu vermeiden, darf der Bohren / Schlagbohren
Umschalter nur im Stillstand umgeschaltet werden
mCon el fin de evitar que se dañe el engranaje, cambiar la velocidad únicamente cuando
la herramienta se haya detenido por completo
tChange the gear only when the drill is at a standstill. If you fail to observe this point,
the gearing may be damaged.
OA velocidade só pode ser comutada com a ferramenta parada a fim de evitar danos
na engrenagem
kUm eine Beschädigung des Getriebes zu vermeiden, darf die Gangumschaltung nur
im Stillstand umgeschaltet werden
Anleitung_RB_ID_1050_SPK7__ 19.06.12 15:24 Seite 2
3
1
2
23
1
96
7
8
5
4
10
1
3
8
8
Anleitung_RB_ID_1050_SPK7__ 19.06.12 15:24 Seite 3
8
5
9
BA
3
64
7
4
4 5
6 7
88
10
1
1
22
Anleitung_RB_ID_1050_SPK7__ 19.06.12 15:24 Seite 4
5
10
9
a
11
9
a
Anleitung_RB_ID_1050_SPK7__ 19.06.12 15:24 Seite 5
6
E
“Aviso - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños”
Usar protección para los oídos.
La exposición al ruido puede ser perjudicial para el oído.
Es preciso ponerse una mascarilla de protección.
Puede generarse polvo dañino para la salud cuando se realicen trabajos en madera o en otros
materiales. ¡Está prohibido trabajar con material que contenga asbesto!
Llevar gafas de protección.
Durante el trabajo, la expulsión de chispas, astillas, virutas y polvo por el aparato pueden
provocar pérdida de vista.
Anleitung_RB_ID_1050_SPK7__ 19.06.12 15:24 Seite 6
7
E
¡Atención!
Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar lesiones o
daños. Por este motivo, es preciso leer atentamente
estas instrucciones de uso. Guardar esta
información cuidadosamente para poder consultarla
en cualquier momento. En caso de entregar el
aparato a terceras personas, será preciso
entregarles, asimismo, el manual de instrucciones.
No nos hacemos responsables de accidentes o
daños provocados por no tener en cuenta este
manual y las instrucciones de seguridad.
1. Instrucciones de seguridad
¡AVISO!
Lea todas las instrucciones de seguridad e
indicaciones.
El incumplimiento de dichas instrucciones e
indicaciones puede provocar descargas, incendios
y/o daños graves.
Guarde todas las instrucciones de seguridad e
indicaciones para posibles consultas
posteriores.
El término de “herramienta eléctrica” que se usa en
las instrucciones de seguridad se refiere a las
herramientas que funcionan en red (con cable de
conexión) y con batería (sin cable de conexión).
1. Seguridad en el lugar de trabajo
a) Mantener limpia y bien iluminada la zona de
trabajo. Las zonas de trabajo desordenadas o
sin luz pueden conllevar accidentes.
b) No trabajar con este aparato eléctrico en un
entorno explosivo en el que se hallen
líquidos, gases o polvos inflamables. Las
herramientas eléctricas generan chispas que
pueden inflamar el polvo o los vapores.
c) Mantener alejados a niños y a otras personas
fuera del alcance de la herramienta eléctrica.
Las distracciones pueden hacer perder el control
sobre el aparato.
2. Seguridad eléctrica
a) El enchufe del aparato eléctrico debe ser el
adecuado para la toma de corriente. El
enchufe no debe ser modificado de ningún
modo. No emplear adaptadores de enchufe
con aparatos eléctricos puestos a tierra. Los
enchufes sin modificar y las tomas de corriente
adecuadas reducen el riesgo de una descarga
eléctrica.
b) Evitar el contacto corporal con superficies
con toma de tierra como tubos,
calefacciones, fogones y frigoríficos. Existe
un gran riesgo de descarga eléctrica si su cuerpo
se halla puesto a tierra.
c) Mantener los aparatos eléctricos alejados de
la lluvia o la humedad. Si entra agua en el
aparato eléctrico existirá mayor riesgo de una
descarga eléctrica.
d) No utilizar el cable de forma inadecuada, no
utilizarlo para transportar el aparato, colgarlo
o retirarlo de la toma de corriente. Mantener
el cable alejado del calor, aceites, cantos
afilados o partes del aparato en movimiento.
Los cables dañados o mal enrollados aumentan
el riesgo de descarga eléctrica.
e) Si se trabaja con una herramienta eléctrica al
aire libre, emplear sólo alargaderas que
también sean adecuadas para el exterior. El
empleo de una alargadera apropiada para
trabajos en el exterior reduce el riesgo de
descarga eléctrica.
f) Si no se puede evitar tener que utilizar la
herramienta eléctrica en un entorno húmedo,
utilizar un dispositivo de protección
diferencial. El uso de un dispositivo de
protección diferencial reduce el riesgo de sufrir
una descarga eléctrica.
3. Seguridad de personas
a) Prestar atención al trabajo, comprobar lo que
se está haciendo y proceder de forma
razonable durante el trabajo de una
herramienta eléctrica. No emplear la
herramienta eléctrica si se está cansado o
bajo la influencia de drogas, alcohol o
medicamentos. Una mínima falta de atención
durante el uso de la herramienta eléctrica puede
causar lesiones graves.
b) Llevar equipamiento de protección personal
y siempre unas gafas protectoras. El hecho de
llevar equipamiento de protección personal como
mascarilla, calzado de seguridad antideslizante,
casco de protección o protección para los oídos,
según el tipo y uso de la herramienta eléctrica,
reduce el riesgo de sufrir lesiones.
c) Evitar una puesta en marcha no
intencionada. Asegurarse de que la
herramienta está desconectada antes de
enchufarla a la red eléctrica y/o a la batería,
tomarla en la mano o transportarla. Peligro de
sufrir accidentes si la herramienta eléctrica se
traslada pulsando el interruptor o si se enchufa a
la toma de corriente cuando está encendida.
d) Retirar las herramientas de ajuste o la llave
antes de conectar la herramienta eléctrica.
Una herramienta o llave que se haya olvidado en
Anleitung_RB_ID_1050_SPK7__ 19.06.12 15:24 Seite 7
8
E
partes giratorias del aparato puede producir
lesiones.
e) Evitar trabajar en una posición corporal
inadecuada. Adoptar una posición segura y
mantener en todo momento el equilibrio. Ello
permite controlar mejor la herramienta eléctrica
en situaciones inesperadas.
f) Llevar ropa de trabajo adecuada. No llevar
ropa holgada ni joyas durante el trabajo.
Mantener el cabello, la ropa y los guantes
alejados de las piezas en movimiento. La ropa
holgada, las joyas o los cabellos largos pueden
ser atrapados por las piezas en movimiento.
g) Si el aparato permite instalar dispositivos de
aspiración y recogida del polvo, es preciso
asegurarse de que estén conectados y se
empleen de forma correcta. La utilización de
un aspirador de polvo puede reducir los peligros
provocados por el mismo.
4. Empleo y tratamiento de la herramienta
eléctrica
a) No sobrecargar el aparato. Usar la
herramienta eléctrica específica para cada
trabajo. Con la herramienta eléctrica adecuada
se trabaja mejor y con más seguridad
permaneciendo dentro de la potencia indicada.
b) No usar ninguna herramienta eléctrica cuyo
interruptor esté defectuoso. Una herramienta
eléctrica que ya no pueda conectarse o
desconectarse conlleva peligros y debe
repararse.
c) Desenchufar el cable de la toma de corriente
y/o retirar la batería antes de ajustar el
aparato, cambiar accesorios o abandonar el
aparato. Esta medida de seguridad evita que la
herramienta eléctrica arranque accidentalmente.
d) Guardar las herramientas eléctricas que no
se usen fuera del alcance de los niños. No
permitir el uso del aparato a personas que no
estén familiarizadas con él o no hayan leído
estas instrucciones. Las herramientas
eléctricas son peligrosas si las usan personas sin
experiencia.
e) Cuidar la herramienta eléctrica de forma
adecuada. Comprobar que las piezas móviles
funcionen de forma correcta y no se
bloqueen, controlar también si existen piezas
rotas o están tan dañadas que ponen en
peligro el funcionamiento de la herramienta
eléctrica. Reparar las piezas dañadas antes
de usar el aparato. Numerosos accidentes se
deben a herramientas eléctricas mal cuidadas.
f) Mantener limpias y afiladas las herramientas
de corte. Las herramientas de corte bien
cuidadas con cantos afilados se bloquean con
menor frecuencia y pueden manejarse de forma
más sencilla.
g) Respetar estas instrucciones cuando se
desee utilizar la herramienta eléctrica, los
accesorios, piezas de recambio, etc. Para
ello, tener en cuenta las condiciones de
trabajo y la tarea a ejecutar. El uso de
herramientas eléctricas para otros fines
diferentes a los previstos puede originar
situaciones peligrosas.
5. Servicio
a) Sólo especialistas cualificados deben
reparar la herramienta eléctrica, empleando
para ello únicamente piezas de repuesto
originales. Esta forma de proceder garantiza la
seguridad de la herramienta eléctrica.
Instrucciones de seguridad para
taladros
nLlevar protección para los oídos durante la
utilización de taladros de percusión. La
exposición al ruido puede ser perjudicial para el
oído.
nUtilizar las empuñaduras adicionales
suministradas con el aparato. La pérdida de
control de la máquina puede provocar lesiones.
nSujetar el aparato sólo por la empuñadura
aislada cuando se realicen trabajos en los
que la herramienta insertable pueda topar
con cables o con el propio cable del aparato.
El contacto con un cable de corriente puede
electrificar las piezas metálicas del aparato o
provocar una descarga eléctrica.
nEl taladro no ha sido diseñado para accionar
equipos adicionales.
nNo utilice el aparato en una zona de vapores o
líquidos inflamables.
nAsegurarse de mantener una posición segura
sobre escaleras o andamios.
nEn paredes donde el transcurso de las
conducciones del agua, corriente o gas no esté
marcado, proceda en primer lugar a localizar
dichas conducciones con un detector diseñado a
tal efecto.
Guardar las instrucciones de seguridad en lugar
seguro.
Anleitung_RB_ID_1050_SPK7__ 19.06.12 15:24 Seite 8
9
E

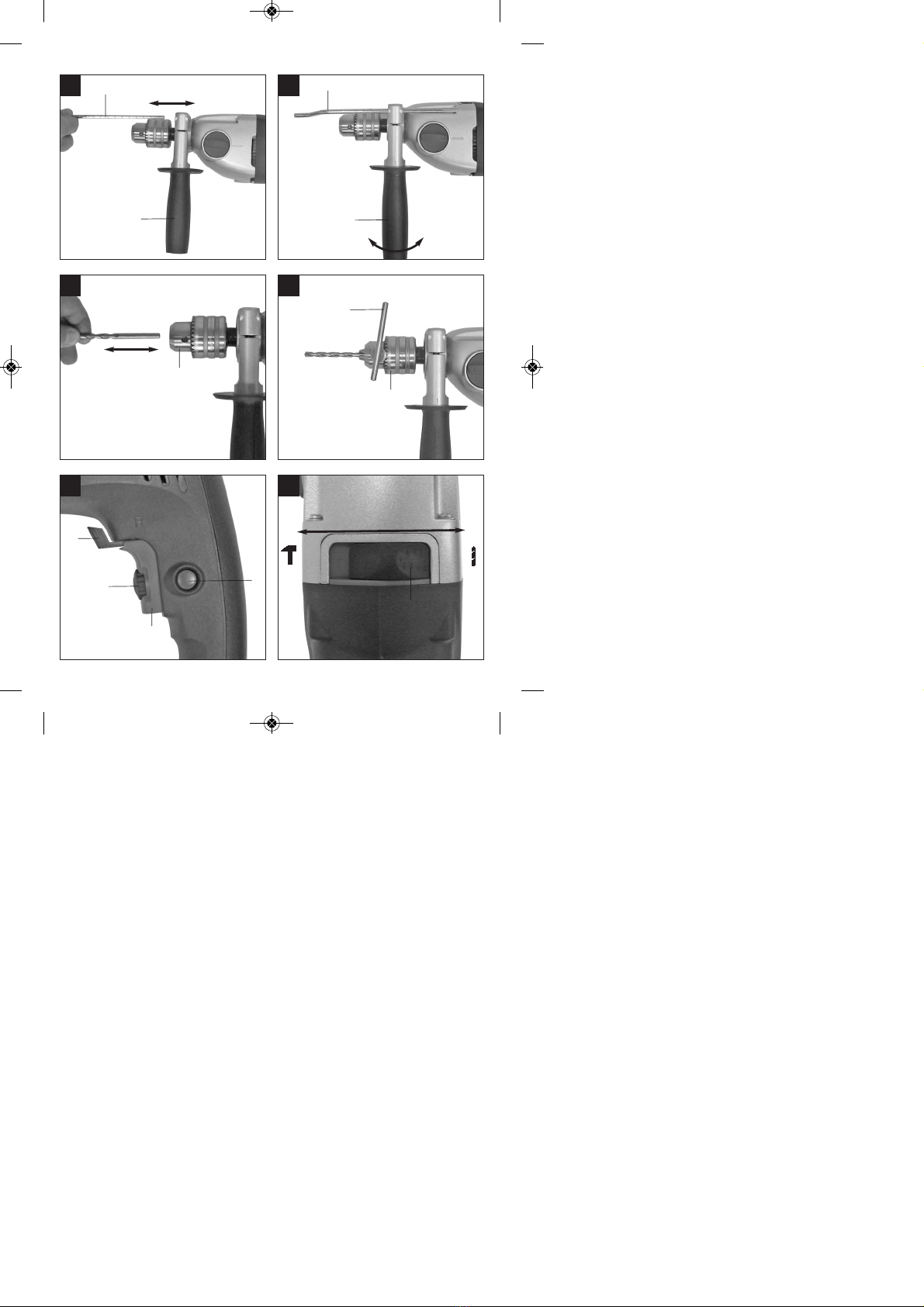

2. Descripción del aparato (fig. 1)
1. Portabrocas de corona dentada
2. Tope de profundidad de perforación
3. Conmutador taladro/taladro percutor
4. Botón de enclavamiento
5. Interruptor ON/OFF
6. Regulador de velocidad
7. Conmutador derecha/izquierda
8. Empuñadura adicional
9. Conmutador de revoluciones
10. Llave de mandril
3. Volumen de entrega
nAbrir el embalaje y extraer cuidadosamente el
aparato.
nRetirar el material de embalaje, así como los
dispositivos de seguridad del embalaje y para el
transporte (si existen).
nComprobar que el volumen de entrega esté
completo.
nComprobar que el aparato y los accesorios no
presenten daños ocasionados durante el
transporte.
nSi es posible, almacenar el embalaje hasta que
transcurra el periodo de garantía.
ATENCIÓN
¡El aparato y el material de embalaje no son un
juguete! ¡No permitir que los niños jueguen con
bolsas de plástico, láminas y piezas pequeñas!
¡Riesgo de ingestión y asfixia!
nTaladro de percusión
nTope de profundidad de perforación
nEmpuñadura adicional
nManual de instrucciones original
4. Uso adecuado
El taladro ha sido concebido para hacer agujeros en
madera, hierro, metales no férreos y roca utilizando
la broca indicada.
Utilizar la máquina sólo en los casos que se indican
explícitamente como de uso adecuado. Cualquier
otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable de
daños o lesiones de cualquier tipo; el responsable es
el usuario u operario de la máquina.
Tener en consideración que nuestro aparato no está
indicado para un uso comercial, industrial o en taller.
No asumiremos ningún tipo de garantía cuando se
utilice el aparato en zonas industriales, comerciales
o talleres, así como actividades similares.
5. Características técnicas
Tensión de red: 230 V ~ 50 Hz
Consumo de energía: 1050 W
Velocidad marcha en vacío 1: 0-1.100 r.p.m.
Velocidad marcha en vacío 2: 0-3.000 r.p.m.
Capacidad de taladro: Hormigón 13 mm
Acero 10 mm
Madera 25 mm
Clase de protección: II / 쏾
Peso: 3,3 kg
Ruido y vibración
Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 60745.
Nivel de presión acústica LpA 93,2 dB(A)
Imprecisión KpA 3 dB
Nivel de potencia acústica LWA 104,2 dB(A)
Imprecisión KWA 3 dB
Usar protección para los oídos.
La exposición al ruido puede ser perjudicial para el
oído.
Los valores totales de vibración (suma de vectores
en las tres direcciones) se determinaron conforme a
la norma EN 60745.
Taladrado de percusión en hormigón
Valor de emisión de vibraciones ah= 15,885 m/s2
Imprecisión K = 1,5 m/s2
Taladrar en metal (empuñadura)
Valor de emisión de vibraciones ah≤ 2,5 m/s2
Imprecisión K = 1,5 m/s2
Información adicional sobre herramientas
eléctricas
¡Aviso!
El valor de emisión de vibraciones indicado se ha
calculado conforme a un método de ensayo
normalizado, pudiendo, en algunos casos
Anleitung_RB_ID_1050_SPK7__ 19.06.12 15:24 Seite 9
10
E
excepcionales, variar o superar el valor indicado
dependiendo de las circunstancias en las que se
utilice la herramienta eléctrica.
El valor de emisión de vibraciones indicado puede
utilizarse para comparar la herramienta con otras.
El valor de emisión de vibraciones indicado también
puede utilizarse para una valoración preliminar de los
riesgos.
¡Reducir la emisión de ruido y las vibraciones al
mínimo!
nEmplear sólo aparatos en perfecto estado.
nRealizar el mantenimiento del aparato y limpiarlo
con regularidad.
nAdaptar el modo de trabajo al aparato.
nNo sobrecargar el aparato.
nEn caso necesario dejar que se compruebe el
aparato.
nApagar el aparato cuando no se esté utilizando.
nLlevar guantes.
Riesgos residuales
Incluso si esta herramienta se utiliza
adecuadamente, siempre existen
riesgos residuales. En función de la estructura y
del diseño de esta herramienta eléctrica pueden
producirse los siguientes riesgos:
1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.
2. Lesiones auditivas en caso de que no se utilice
una protección para los oídos adecuada.
3. Daños a la salud derivados de las vibraciones de
las manos y los brazos si el aparato se utiliza
durante un largo periodo tiempo, no se sujeta del
modo correcto o si no se realiza un
mantenimiento adecuado.
6. Antes de la puesta en marcha
Antes de conectar la máquina, asegurarse de que
los datos de la placa de identificación coincidan con
los datos de la red eléctrica.
Desenchufar el aparato antes de realizar ajustes.
6.1 Montar la empuñadura adicional
(fig. 2-3/pos. 8)
La empuñadura adicional (8) sirve para facilitar la
sujeción del taladro de percusión. Por este motivo,
no utilizar el aparato sin la empuñadura adicional.
La empuñadura adicional (8) se sujeta al taladro de
percusión por apriete. Girando la empuñadura en
sentido de las agujas del reloj se aprieta la sujeción.
En sentido contrario se suelta.
nPrimero se debe montar la empuñadura
adicional (8). Para ello, girar la empuñadura para
abrir bien sujeción de forma que se pueda
introducir la empuñadura adicional a través del
portabrocas (11).
nTras introducir la empuñadura adicional (8)
girarla hasta alcanzar la posición de trabajo más
cómoda.
nA continuación, girar la empuñadura en la
dirección contraria hasta que la empuñadura
adicional quede bien sujeta.
nLa empuñadura adicional (8) está indicada tanto
para diestros como para zurdos.
6.2 Montar y ajustar el tope de profundidad
(fig. 4/pos. 2)
La empuñadura adicional (8) se encarga de sujetar
el tope de profundidad (2). La sujeción se suelta o
aprieta de nuevo girando la empuñadura.
nSoltar la fijación y colocar el tope de profundidad
(2) en la abertura prevista en la empuñadura
adicional.
nColocar el tope de profundidad (2) al mismo nivel
que la broca.
nTirar hacia atrás del tope de profundidad para
lograr la profundidad de perforación deseada.
nGirar de nuevo la empuñadura adicional (8)
hasta que quede bien sujeta.
nTaladrar el agujero hasta que el tope de
profundidad (2) toque la pieza.
6.3 Colocar la broca (fig. 6-7)
nDesenchufar el aparato antes de realizar ajustes.
nSoltar el tope de profundidad (2) según se
describe en el apartado 5.2 y desplazarlo en
dirección a la empuñadura. Así se puede acceder
libremente al portabrocas (1).
nAbrir el portabrocas girándolo con la llave de
mandril (10) hacia la izquierda.
nPara que la broca o herramienta quede bien
sujeta se deberá introducir al máximo posible en
el portabrocas.Tras introducir la broca o la
herramienta, apretar el portabrocas (1) girándolo
con la llave de mandril (10) hacia la derecha
hasta que la broca o la herramienta quede fija.
Comprobar si la broca está bien sujeta en el
portabrocas (1).
nComprobar de forma periódica que la broca o la
herramienta esté bien sujeta (para ello,
desenchufar el aparato).
Anleitung_RB_ID_1050_SPK7__ 19.06.12 15:24 Seite 10
Dieses Handbuch passt für folgende Modelle
1
Inhaltsverzeichnis
Sprachen:
Andere Robust Bohren Handbücher
