9
Vermeiden Sie versehentliches Starten. Stellen Sie sicher, dass sich der Schalter vor der Wartung
in der ausgeschalteten Position befindet.
Lass dir Zeit. Behalten Sie jederzeit die richtige Haltung und das Gleichgewicht bei. Dies ermö-
glicht eine bessere Kontrolleder Werkzeuge und in unerwarteten Situationen. Verwenden Sie
Schutzkleidung. Tragen Sie keine lockere Kleidung oder Schmuck.
BEMERKUNG!
Trotz der Verwendung eines sicheren Design by Design, der Anwendung von Schutzmaßnahmen
und zusätzlichen Schutzmaßnahmen besteht immer ein Restrisiko von Verletzungen während
des Betriebs.
Workstation
Das Gerät sollte als Handheld verwendet werden. Es wird empfohlen, das Werkzeug immer auf
hartem Boden zu verwenden, verschiedene Körperpositionen sind erlaubt, aber in jeder Position
muss der Bediener eine gute Unterstützung und einen richtigen Gri des Werkzeugs haben. Es
ist zu beachten, dass sich das Werkzeug beim Abschrauben recht schnell von der abgeschraub-
ten Verbindung zurückbewegen kann.
Berücksichtigen Sie immer eine rückläufige Bewegung, um ein Einklemmen der Hand/des Arms/
des Körpers zu vermeiden.
Der Arbeitsplatz muss mit einem pneumatischen System mit einer Luftaufbereitungssektion
(Reinigung, Trocknung und Schmierung) ausgestattet sein.
Ein geeigneter, trockener Platz mit Schutzwerten für einen Schlagschrauber mit Verbundgehäu-
se sollte am Stand vorbereitet werden.
Verwenden Sie eine saubere, geschmierte Luftversorgung, die einen Luftdruck von 90 psi / 6,3
bar an das Gerät liefert. Vor dem Start den Schlüssel mit Luftöl (ca. 1 ml) schmieren und 30
Sekunden lang ohne Last starten. Verwenden Sie ein Kabel mit einem internen Querschnitt von
mindestens 10 mm und einer Länge von 5 bis 10 m. Es wird empfohlen, das Gerät an die Luft

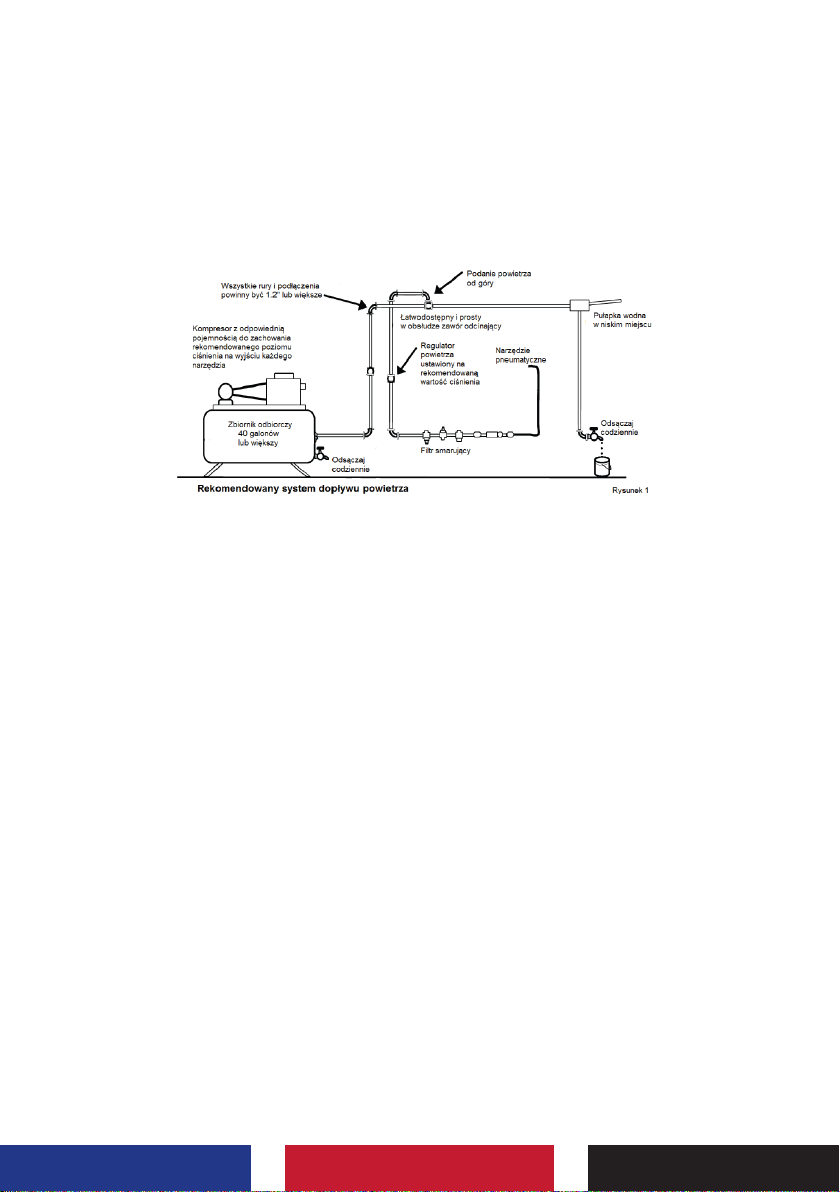

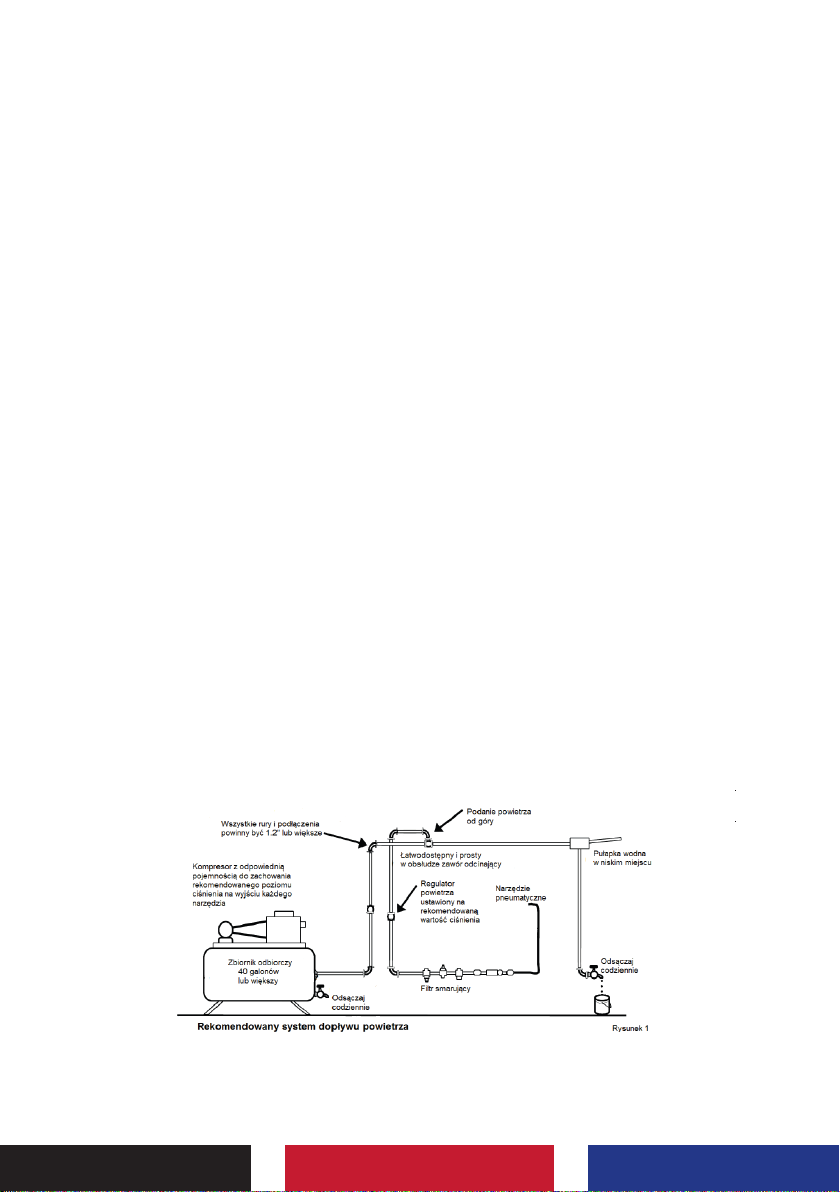

anzuschließen, wie in Abbildung 1 gezeigt. Synthetisches Öl für Druckluftwerkzeuge wird emp-
fohlen
Es wird empfohlen, den Schlüssel mit Schnellkupplungen oder einem weichen Kabel mit einer
Länge von ca. 30 cm zu verbinden. Die Luftzufuhr sollte geschmiert werden. Es wird empfohlen,
den Luftfilter, den Regler und den Öler (FRL) gemäß dem in Abbildung 1 gezeigten Diagramm zu
verwenden, damit die in das Werkzeug eintretende Luft ordnungsgemäß gereinigt, befeuchtet
und mit dem richtigen Druck versehen ist.
Es wird empfohlen, dass der Druck auf das Werkzeug während des Betriebs 90 psi oder 6,3 bar
(MPa) beträgt. Das Gerät kann bei niedrigeren oder höheren Drücken mit einem maximal zuläs-
sigen Betriebsdruck von 100 psi/7,3 bar betrieben werden. Bei niedrigerem Luftdruck wird das
Werkzeug schwächer.
Es wird empfohlen, die Anzugskraft der Gewindeverbindung mit einem Drehmomentschlüssel
zu überprüfen.
Nationale Entsorgungsvorschriften sind zu beachten
