Rollei RCP-S8 EDITION - Bedienungsanleitung
8 MEGA PIXELS | ROLLEI 3x APOGON ZOOM | 2.5“ COLOUR-LTPS-LCD |
USB 2.0 FULL SPEED | SD CARD 4 GB, SDHC CARD 8 GB SUPPORT
• QUICK START GUIDE
• GUIDE D‘UTILISATION RAPIDE
• KURZANLEITUNG
• GUÍA RÁPIDA DE INICIO
• GUIDA RAPIDA
1
1. Auslöser
2. Blitz
3. Netztaste
4. Lautsprecher
5. USB-Port /Video-Ausgang
6. Mikrofon
7. Objektiv
8. Selbstauslöserleuchte
9. LCD-Anzeige
10. Betriebsleuchte
11. Zoom Taste
12. Schlaufe
13. Wiederabemodus-Taste
14. MENÜ-Taste
15. 5-funkionstasten
yBlitz
yMakro –Taste
ySET/DISP-Taste
16. Kameramodus-Taste
17. Löschen
18. Sta tivanschluss
19. Batteriedeckel und
Speicherkartenfach
yDer peicherkarteneinschub
befindet sich unter der
Batteriefachabdeckung neben
dem Batteriefach.
2
Einlegen der Batterien
Öffnen Sie die
Batteriefachabdeckung.
ySchieben Sie den
Batteriefachdeckel in Pfeilrichtung.
Legen Sie die Batterien ein.
yLegen Sie zwei AA-Alkalibatterien
mit den positiven (+) und negativen
(-) Polen jeweils wie im Batteriefach
angezeigt ein.
Schließen Sie die
Batteriefachabdeckung.
Modus ändern
Im Aufnahmemodus können Sie Bilder und Sprache aufnehmen.Im Wiedergabemodus.
Zwischen Aufnahmemodus und Wiedergabemodus umschalten
Im Aufnahmemodus, Drücken Sie die Taste
(n) , um in den Wiedergabemodus
umzuschalten.
Im Wiedergabemodus, Drücken Sie die
Taste MODE (o) oder die Taste (n),
um in den zuvor verwendeten
Aufnahmemodus umzuschalten.
1
2
3
3
Aufnahmemodus wählen
Stellen Sie die Kamera in den
Aufnahmemodus.
Zeigen Sie die Modusauswahl an.
yDrücken Sie die Taste MODE
(o) , um den
Motivmodusbildschirm
aufzurufen.
Aufnahmemodus wählen.
yVerwenden Sie die Pfeiltasten, um einen gewünschten Motivmodus
auszuwählen und drücken Sie die Taste SET, um die Einstellung zu bestätigen.
Verwendung der Menüs
Wenn ein Menü angezeigt wird, nehmen Sie die gewünschten Einstellungen mit der
Vierwegschalter und der SET-Taste vor.
Aufnahmemenü
Schalten Sie die Kamera ein und
rufen Sie den Aufnahmemodus
auf.
Öffnen Sie das Aufnahmemenü.
yDrücken Sie die Taste MENU,
um das Menü aufzurufen.
Wählen Sie ein Element.
yDrücken Sie die Taste oder , um einen Menüpunkt auszuwählen.
Ändern Sie die Einstellung.
yDrücken Sie die Taste oder , um eine Einstellung zu ändern.
Drücken Sie die Taste MENU oder SET, um die Einstellung zu speichern und
das Menü zu schließen.
4
5
1
2
3
3
1
2
4
Setup-Menü
Schalten Sie die Kamera ein und
rufen Sie den Aufnahme- oder den
Wiedergabemodus auf.
Öffnen Sie das Aufnahme- oder
Wiedergabemenü mit der
MENU-Taste.
yDas angezeigte Menü hängt
davon ab, ob Sie sich im
Aufnahmemodus oder im
Wiedergabemodus befinden.
Öffnen Sie das Einrichtungsmenü.
yWählen Sie Einrichtung mit dem Vierwegschalter ( ), öffnen Sie danach
das Einrichtungsmenü mit der SET-Taste.
Wählen Sie ein Element.
yDrücken Sie die Taste oder , um einen Menüpunkt auszuwählen und
drücken Sie anschließend die Taste oder SET, um das Untermenü
aufzurufen.
Ändern Sie die Einstellung.
yDrücken Sie die Taste oder , um eine Option auszuwählen und drücken
Sie die Taste oder SET, um die Einstellung zu übernehmen.
Drücken Sie die Taste MENU, um das Menü zu schließen.
~Wenn Sie mit Windows 98/98SE arbeiten, klicken Sie mit der rechten Maustaste auf
die Programmdatei „DSC-Treiber“ oder „DSC-Bedienungsanleitung“ auf der
CD-ROM.
3
4
5
6
1
2
1
,

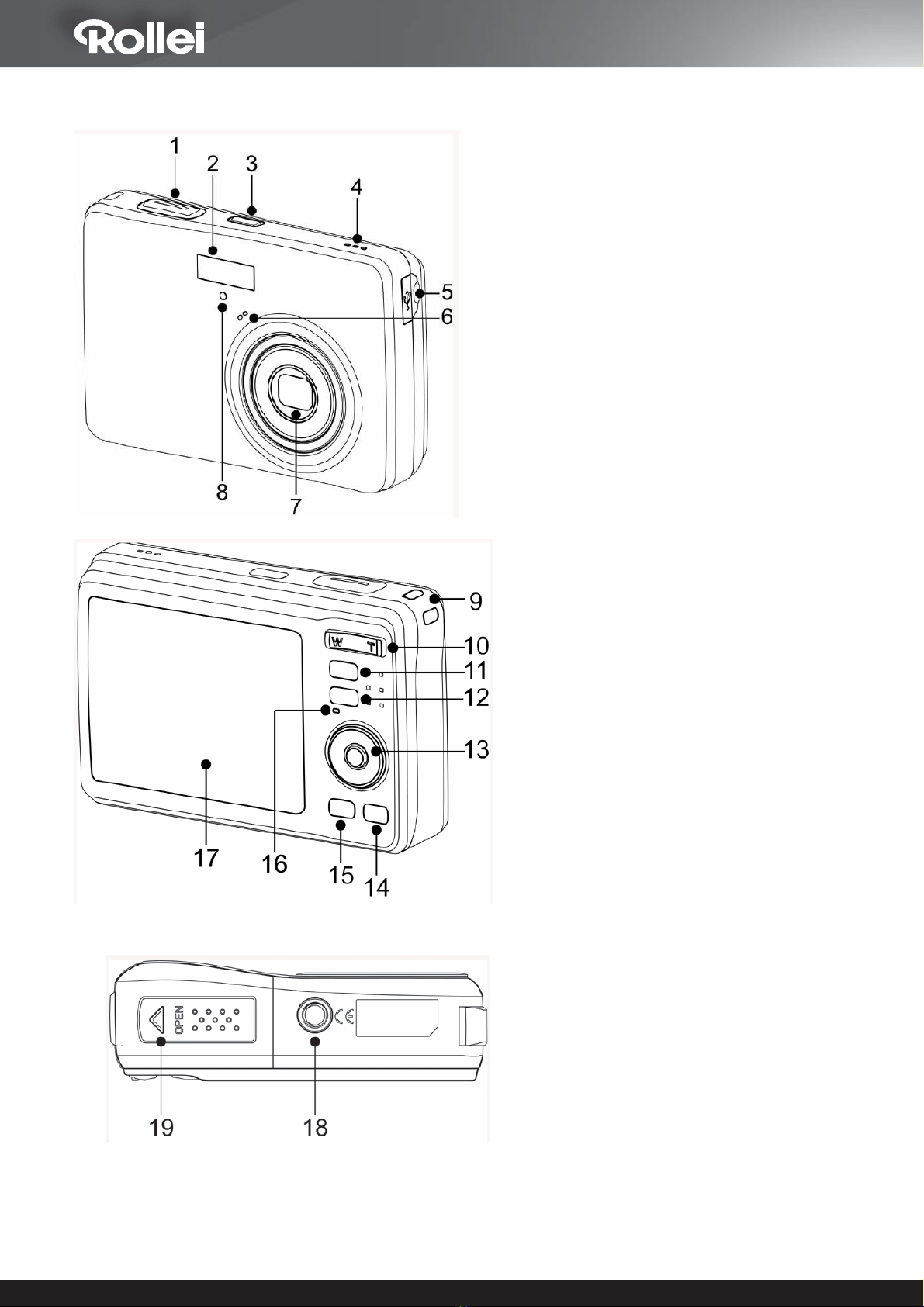

1. Shutter Button
2. Flash
3. Power Button
4. Speaker
5. USB/AV Terminal
6. Microphone
7. Lens
8. Self-timer Lamp
9. Strap Ring
10. Zoom Button
11. Playback Button
12. Menu Button
13. Four-way Control
yFlash Button
yMacro Button
ySET / DISP Button
14. Mode Button
15. ASM / Delete Button
16. Operation Lamp
17. LCD Monitor
18. Tripod Socket
19. Battery Cover
yThe memory card slot is located
beneath the battery cover, adjacent
to the battery compartment.
2
Inserting the Batteries
Open the battery cover.
ySlide the battery cover in the
direction indicated by the arrow.
Insert the batteries.
yInsert two AA-size batteries with
the positive (+) and negative (-)
poles matching the directions
indicated inside the battery room.
Close the battery cover.
Changing the Mode
You can record images and voices in the REC mode. And using the PLAYBACK mode to
replay, delete, or edit images on the LCD monitor.
Switching between REC mode and PLAYBACK mode
In REC mode, press the PLAYBACK button
(n) to switch to the PLAY mode.
In PLAY mode, press the PLAYBACK (n) or
the MODE (o) button to switch to the REC
mode.
1
2
3
3
Selecting the REC mode
Set the camera to the REC mode
Launch the mode palette.
yPress the MODE button (o) to
show the scene mode palette.
Select a mode.
yUse the four-way control to
select a desired mode and press
the SET button to confirm the
setting.
Using the Menus
When a menu is displayed, the four-way control and the SET button are used to make the
desired settings.
REC menu
Turn the power on, and set the
camera to the REC mode.
Open the REC menu.
yPress the MENU button to
display the menu.
Select an item.
Press or to select a menu item.
Change the setting.
Press or to change the setting.
Press the MENU or the SET button to save the settings and close the menu.
3
4
5
1
2
3
1
2
4
Setup menu
Turn the power on, and set the
camera to the REC or PLAYBACK
mode.
Press the MENU button to open
the REC or PLAYBACK menu.
yThe menu displays depends on
whether you are in the REC
mode or the PLAY- BACK
mode.
Open the Setup menu.
yPress four-way control to select SETUP ( ) and then press the SET button to
display the Setup menu.
Select an item.
yPress or to select a menu item and then press or the SET button to
launch the submenu.
Change the setting.
yPress or to select an option and press or the SET button to apply
the setting.
Press the MENU button to close the menu.
~When the O/S is Windows 98/98SE, use mouse right click on the program file named
"DSC driver" or "DSC User manual" located in the CD-ROM.
3
4
5
6
1
2
1
1. Interrupteur d'alimentation
2. Flash
3. Déclencheur
4. Haut-parleur
5. Port USB / Prise sortie vidéo
6. Micro
7. Objectif
8. Lampe du retardateur
9. Attache de la lanière
10. Bouton zoom
11. Mode lecture bouton
12. Bouton MENU
13. Boutons multifunction
quadridirectionnel
yBouton Flash
yBouton Macro
yBouton DISP/SET
14. Bouton mode de caméra
15. Bouton Effacer/ASM
16. Indicateur de marche
17. Ecran LCD
18. Prise pour trépied
19. Capot batterie
yL'emplacement de la carte
mémoire est situé en dessous du
couvercle des piles, adjacent au
compartiment des piles.
