Rubi FALL RFA17 Bedienungsanleitung

InstallatIon Fall - RFa17 / RFa17X

Doc. # DR102-0 / 06-05-2016 www.rubi.ca - 1.800.463.2197

Fixez le robinet à l'entremise en vous assurant qu'une fois le mur posé, la buse du bec soit

entre 25 mm et 35 mm du mur ﬁni.

Srew the mixer to the noggins making sure the spout connector is between 25 mm

and 35 mm from the ﬁnished wall.

02 03

Testez votre installation.

Test your installation.

05 06

PIèCES / PARTS

ÉTAPES / STEPS

Vériﬁez que toutes les pièces de votre robinet sont dans l'emballage.

Make sure you have all the parts in hand.

LISTE DES PIèCES / PARTS LIST

01 Corps du robinet / Faucet body

02 Plaque de ﬁnition / Finishing plate

03 Cartouche / Cartridge

04 Écrou de cartouche / Cartridge nut

05 Bride de cartouche / Cartridge ﬂange

06 Poignée / Handle

07 Bec / Spout

Référez-vous aux indications ci-dessous et

fermez le mur en prennant soin de créer les

ouvertures nécessaires à l'installation du

panneau mural.

Close the wall and pay close attention in

making holes in your wall pannel by following

the instructions above.

25 mm min.

35 mm max.

Eau chaude

Hot water

Eau froide

Cold water

Ø30 mm

Ø1" 3/16 50 mm

50 mm

130 mm

5" 1/8

InstallatIon Fall - RFa17 / RFa17X

Doc. # DR102-0 / 06-05-2016 www.rubi.ca - 1.800.463.2197

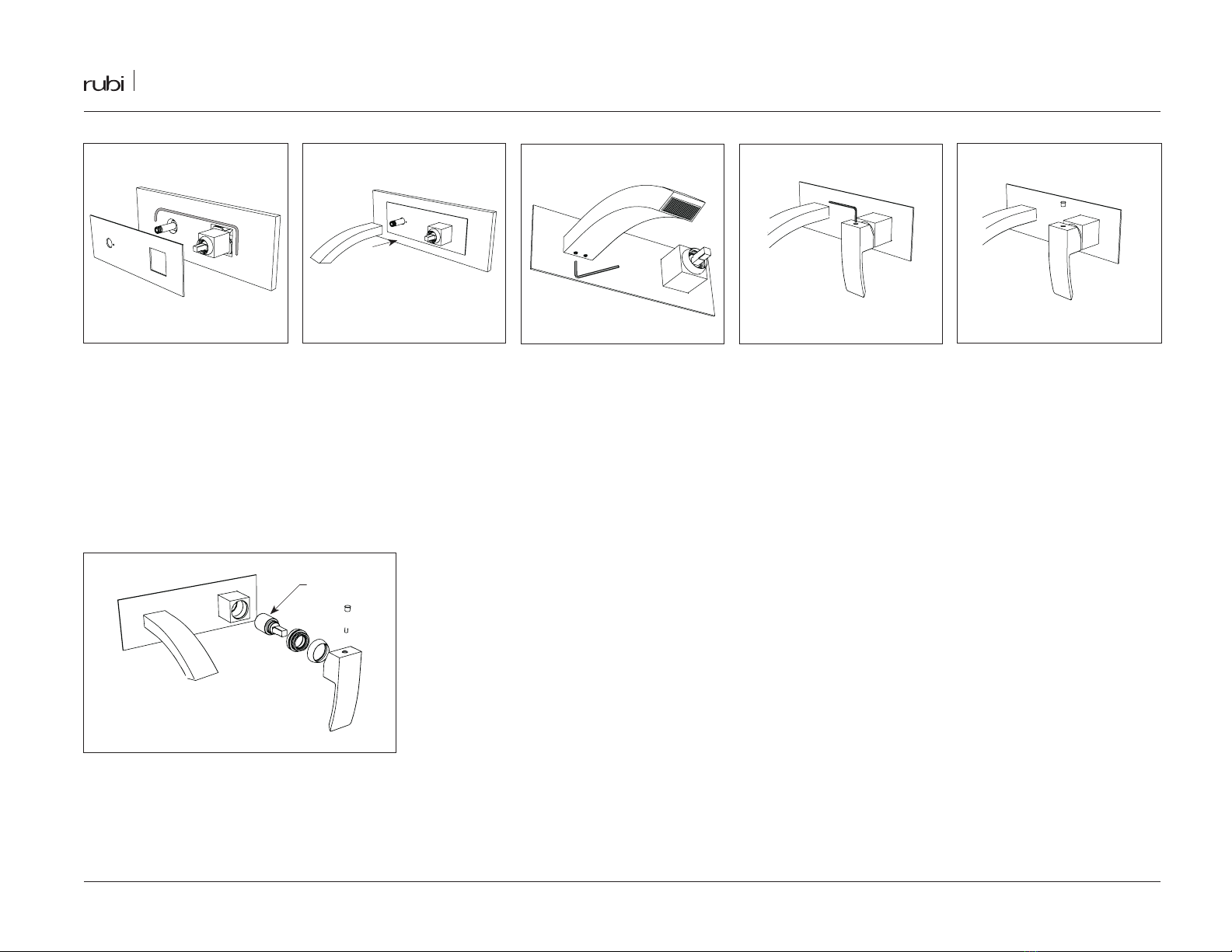

ÉTAPES / STEPS

REmPLACEmEnT DE LA CARTouChE /

CARTRIDgE REPLACEmEnT

EnTRETIEn

Pour nettoyer votre robinet, un savon doux, de l’eau chaude et un

linge doux sufﬁront pour faire disparaître saletés, tâches et traces

d’accumulation de savon. Rincez après le nettoyage et asséchez avec un

linge doux et sec pour retrouver le lustre original de votre tête pluie. La

garantie sera nulle et non avenue dans les cas d’utilisation de produits

nettoyants inadaptés (particulièrement ceux contenant des agents abrasifs,

cires, alcools, ammoniaques, javelisants, acides, des solvants ou autres

produits chimiques corrosifs), qu’ils soient utilisés par l’acheteur ou par un

tiers pour l’acheteur/propriétaire.

mAInTEnAnCE

A mild detergent, warm water and a soft cloth will remove normal dirt

and soap accumulations on your shower head surface. Rinse thoroughly

after cleaning and wipe with a soft dry cloth to restore original luster on its

surface. Do not use harsh abrasives cleaners to clean your shower head.

The warranty will be void in case of use of unsuitable cleaning products

(especially those containing abrasive cleansers, waxes, alcohols,

ammoniated, bleach, acids, solvents or other harsh chemicals), whether

they are used by the purchaser or a third party for the buyer/owner.

Assurez-vous que le bec soit bien droit et

bien appuyé sur la plaque et vissez les

deux vis avec la clé Allen.

Make sure the nose is straight and ﬁrmly

against the plate. Srew both screws with

the Allen key

07 08 10 11

Cartouche / Cartridge
