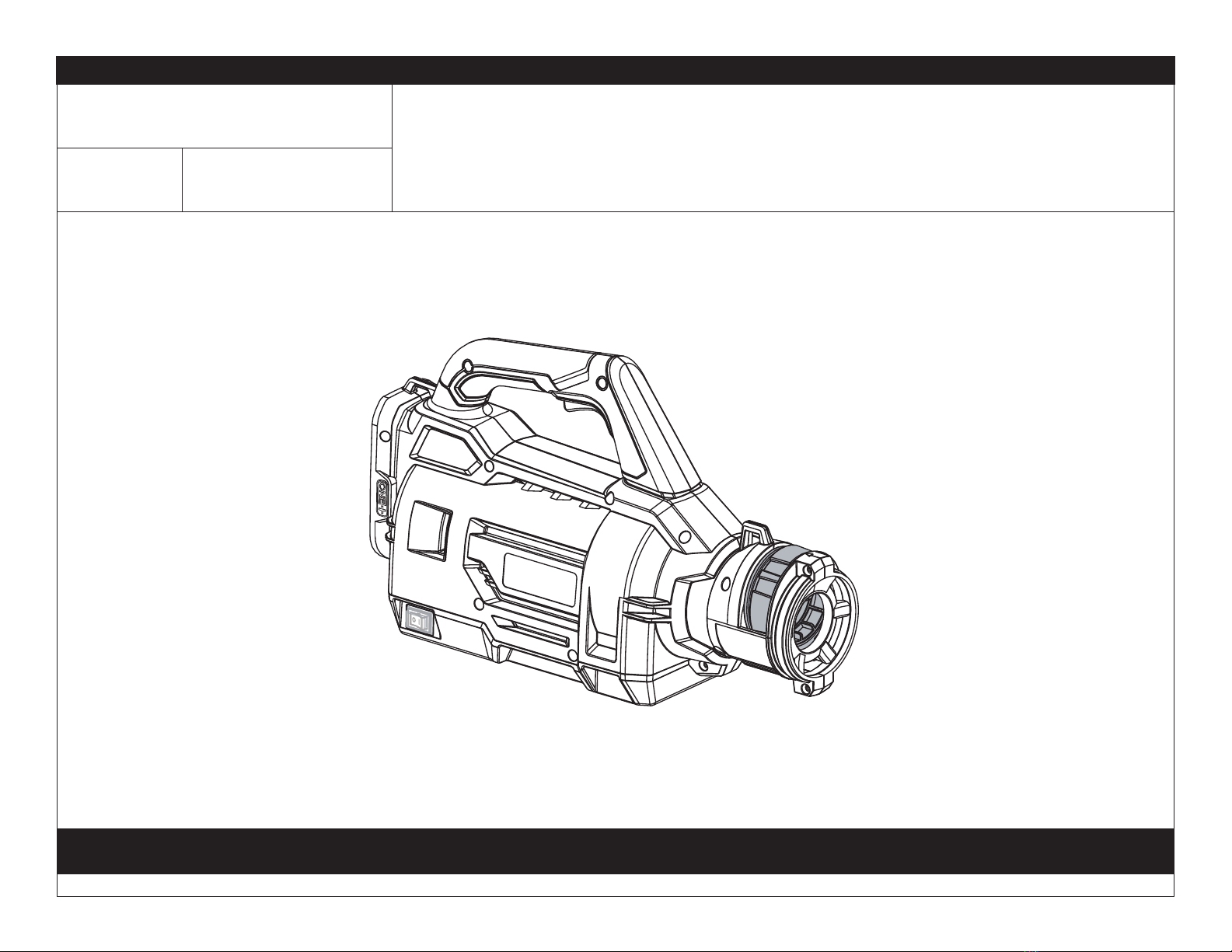

REPAIR SHEET

BRAND

RYOBI

DESCRIPTION

18 Volt 1 Gal. Electrostatic Sprayer

MODEL NO.

P2807

MFG. NO.

107657001

TECHTRONIC INDUSTRIES POWER EQUIPMENT

P.O. Box 1288, Anderson, SC 29622 1-800-525-2579 www.ryobitools.com 9-15-20 (Rev:04)

The model number and manufacturing location will be found on a label attached to the product. Always mention this information in all communications regarding this product and when ordering parts.

P2807

10 12

935

P2807

PARTS LIST

KEY NO. PART NO. DESCRIPTION QTY.

23 535412003 Tube (Barb Nozzle) 1

24 316976001 Tank Assembly (Inc. Key Nos. 4 & 25-26) 1

25 536075002 Tank Cap 1

26 565857001 O-Ring 1

27 317097001 Hose Assembly (Inc. 1 Key No. 38) 1

28 699050001 Clamp 4

29 529209004 Switch Trigger 1

30 542326001 Nozzle Wrench 1

31 903073001 Cord 1

32 903646004 Tank Holster 1

33 663087001 Screw (M5) 1

34 661817001 Screw (M4 x 13.5 mm, Torx T15 Pan Hd.) 20

35 542335001 Wire Cover 1

36 679002002 Compression Spring 1

37 760034006 Micro Switch 1

38 570742189 O-Ring 2

39 316796001 Motor & Pump Assembly 1

Not Shown:

998000296 Operator’s Manual

900333008 Hang Tag Cable Tie

316973001 3-N-1 Nozzle Assembly (Inc. Key Nos. 9-13)

KEY NO. PART NO. DESCRIPTION QTY.

1 316975001 Housing Assembly (Inc. Labels) 1

2 316979001 Outlet Tube Assembly (Inc. Label) 1

3 316977001 Bottom Plate Assembly (Inc. Label) 1

4 330273002 Shut-off Valve 1

5 565823001 Left Motor Support 1

6 565825001 Right Motor Support 1

7 542126001 Base for Pump 1

8 542118001 Base 1

9 316983001 Nozzle Dial Assembly (Inc. Labels) 1

10 316981001 Low Spray Nozzle Assembly (Inc. 1 Key No. 13 & Label) 1

11 316980001 Medium Spray Nozzle Assembly (Inc. 1 Key No. 13 & Label) 1

12 316982001 High Spray Nozzle Assembly (Inc. 1 Key No. 13 & Label) 1

13 565945001 O-Ring 3

14 317030001 Nozzle Body Assembly (Inc. Key Nos. 15, 20 & 33) 1

15 317027001 Piston Seal Assembly 1

16 635294005 Clamp 2

17 316974001 Motor & Battery Foot Assembly (Inc. Key Nos. 37, 39 & Label) 1

18 316906001 Male Quick Connect (Inc. 1 Key No. 38) 1

19 317028001 Pipe Shroud Assembly 1

20 317029001 Ball and Spring Assembly 1

21 535412001 Tube (Pump Inlet) 1

22 535412002 Tube (Pump Outlet) 1

Labels Shown On Next Page

P2807

1514 13

LABELS

KEY NO. PART NO. DESCRIPTION QTY.

1 941588746 Data Label (Foot) 1

2 941588748 18V Label (Left) 1

3 941588747 18V Label (Right) 1

4 941588749 Electrostatic Logo Label (Left) 1

5 941588750 Warning/Icon Label 1

6 941588752 Warning Label 1

7 940705495 Logo Label 2

8 941588753 High Spray Nozzle Label 1

KEY NO. PART NO. DESCRIPTION QTY.

9 941588754 Low Spray Nozzle Label 1

10 941588755 Medium Spray Nozzle Label 1

11 941588764 Caution Label 1

12 941588765 ES On/Off Label 1

13 941588766 Remove/Eject Puck Label 1

14 918013100 Cleaning Nozzle Reference Guide Hang Tag (EN/FR/SP) 1

15 918013102 Cleaning Nozzle Reference Guide Hang Tag (PORT) 1

16 941588767 Electrostatic Logo Label (Right) 1

P2807

WIRING DIAGRAM

BATTERY

FOOT

MICRO

SWITCH

NOZZLE

DIAL

WIRE

COVER

NOZZLE

BODY

DOUBLE BARB

ELECTRODE

MOTOR

ROCKER

ON/OFF SWITCH

GREEN

WHITE

RED

BLACK

RED

GROUND

RING
