SALUPO IRIS BLUE 2 Handbuch
Inverter starting control panel 2 motors with display
Quadro elettronico avviamento inverter 2 motori con display.
rev.2 25/01/2021
INVERTER IRIS BLUE 2
SQ717.xx
MANUALE DI ISTRUZIONE E INSTALLAZIONE
INSTRUCTION AND INSTALLATION MANUAL
customer.service@salupoquadri.com
CUSTOMER SERVICE
( )
+39 0 941.1820216
INDICE
1. Istruzioni generali per l’installazione
2. Avvertenze
3. Esempi applicativi
4. Schema di collegamento
5. Schema elettrico
6. Programmazione
6.1 Programmazione marcia a secco
7. Parametri di default
8. Esempio funzionale di un impianto idraulico semplice
9. Smaltimento di vecchi apparecchi elettrici ed elettronici
10. Dichiarazione di conformità
3
4
5
6
8
3
10
11
12
25
25
11. Certificato di garanzia
26
ITALIANO
Installare il quadro in ambienti adatti al suo grado di protezione IP65. Per il fissaggio dell'involucro,
utilizzare le staffe per i box 03-04 e le apposite predisposizioni per i restanti box. Nell'effettuare il
fissaggio dell'involucro fare molta attenzione a non toccare o danneggiare i vari componenti.
Eliminare qualsiasi tipo di impurità metallica e/o plastica che dovesse casualmente cadere all'interno
dell'involucro (viti, rondelle, polvere…). Effettuare i collegamenti elettrici rispettando gli schemi di
collegamento.
Nel fissare i cavi sulle morsettiere, adoperare attrezzi di giuste misure e dimensioni evitando di
danneggiare i morsetti metallici e le relative sedi. Prima di qualsiasi operazione da effettuare
all'interno, escludere l'alimentazione generale.
Le operazioni di regolazione all'interno del quadro devono essere svolte da personale qualificato. In
caso di intervento delle protezioni verificarne la causa prima del ripristino.
In caso di necessità sostituire i vari componenti solo con altri aventi le stesse caratteristiche e portate
di quelli originali.
È compito dell'installatore verificare l'apparecchiatura dopo l'installazione nonostante
questa sia già stata sottoposta regolarmente a prove dal costruttore.
Il costruttore declina ogni responsabilità per sinistri a cose o persone dovuti a manomissioni
delle apparecchiature da parte di personale non autorizzato o da carenze nella manutenzione.
e riparazione.
Assicurarsi che la linea sia protetta, secondo le normative, in funzione dell'applicazione. Accertarsi
che la potenza e la corrente di targa del motore rispecchino i limiti di impiego del quadro.
1. ISTRUZIONI GENERALI PER L’INSTALLAZIONE
2. AVVERTENZE
SCOSSE ELETTRICHE
Rischio di scosse elettriche se non si osserva quanto prescritto.
Rischio di lesioni personali e materiali se non si osserva quanto prescritto.
PERICOLO
AVVERTENZA
Prima di installare e utilizzare questo prodotto leggere attentamente questo manuale nella sua totalità.
L’installazione e la manutenzione devono essere realizzate da personale qualificato e secondo le normative in
vigore. Il costruttore non è responsabile di danni causati per un uso improprio o proibito di questo dispositivo e
nemmeno di danni causati da una non corretta installazione e manutenzione dello stesso. L’utilizzo di pezzi
non originali, la manipolazione o l’uso improprio annulleranno la garanzia.
AVVERTENZA
Assicurarsi che la potenza del motore sia dentro i limiti del quadro.
Installare il dispositivo solo in ambienti adeguati al suo grado di protezione IP 65. Nel caso di operazioni dentro
il quadro utilizzare strumenti adeguati per evitare di danneggiare i morsetti.
Per fissare la carcassa utilizzare i fori appropriati presenti nel fondo per non danneggiare i componenti interni
e eliminare qualsiasi scarto di lavoro dentro il quadro.
Nel caso di intervento delle protezioni verificarne la causa prima del ripristino.
Prima di realizzare qualsiasi intervento assicurarsi che il quadro non sia alimentato. Non compiere nessuna
operazione quando il quadro è aperto. Il dispositivo deve essere collegato a una messa a terra efficiente.
PERICOLO
3
3
4

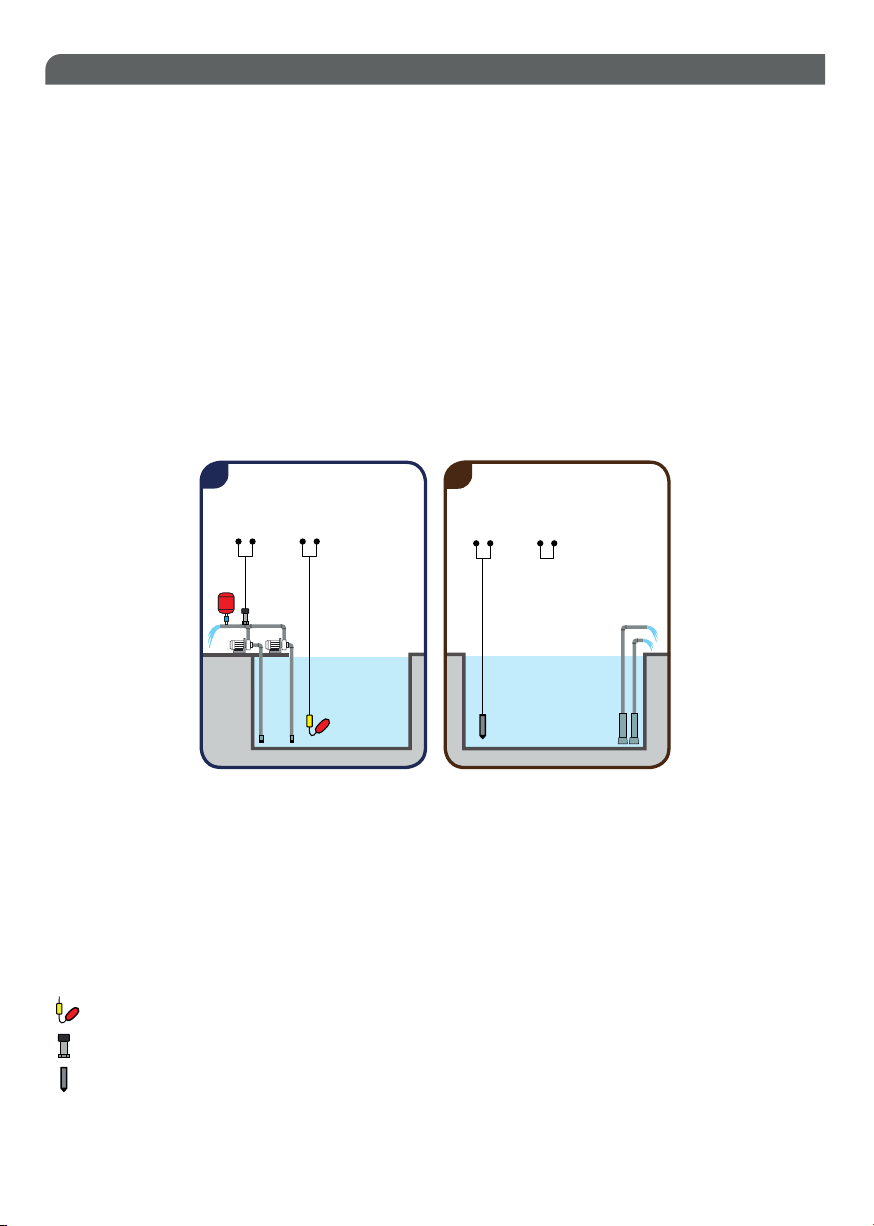

3. ESEMPI APPLICATIVI
4-20mA bar 4-20mA metri
Di seguito vengono illustrati alcuni esempi pratici delle applicazioni che è possibile realizzare con il
quadro INVERTER IRIS BLUE 2.
LEGENDA COMPONENTI
Trasduttore di pressione 4-20mA
Galleggiante per acque pulite
Sonda piezoresistiva 4-20mA
7
PIEZOR.
4-20m A
+
-
COM.
EXT.
ANALOG
4-20mA
X-1
X-2
X-3
X-4
TRANSD.
4-20mA
6
G.MIN
+
-
COM.
EXT.
ANALOG
4-20mA
X-1
X-2
X-3
X-4
ITALIANO

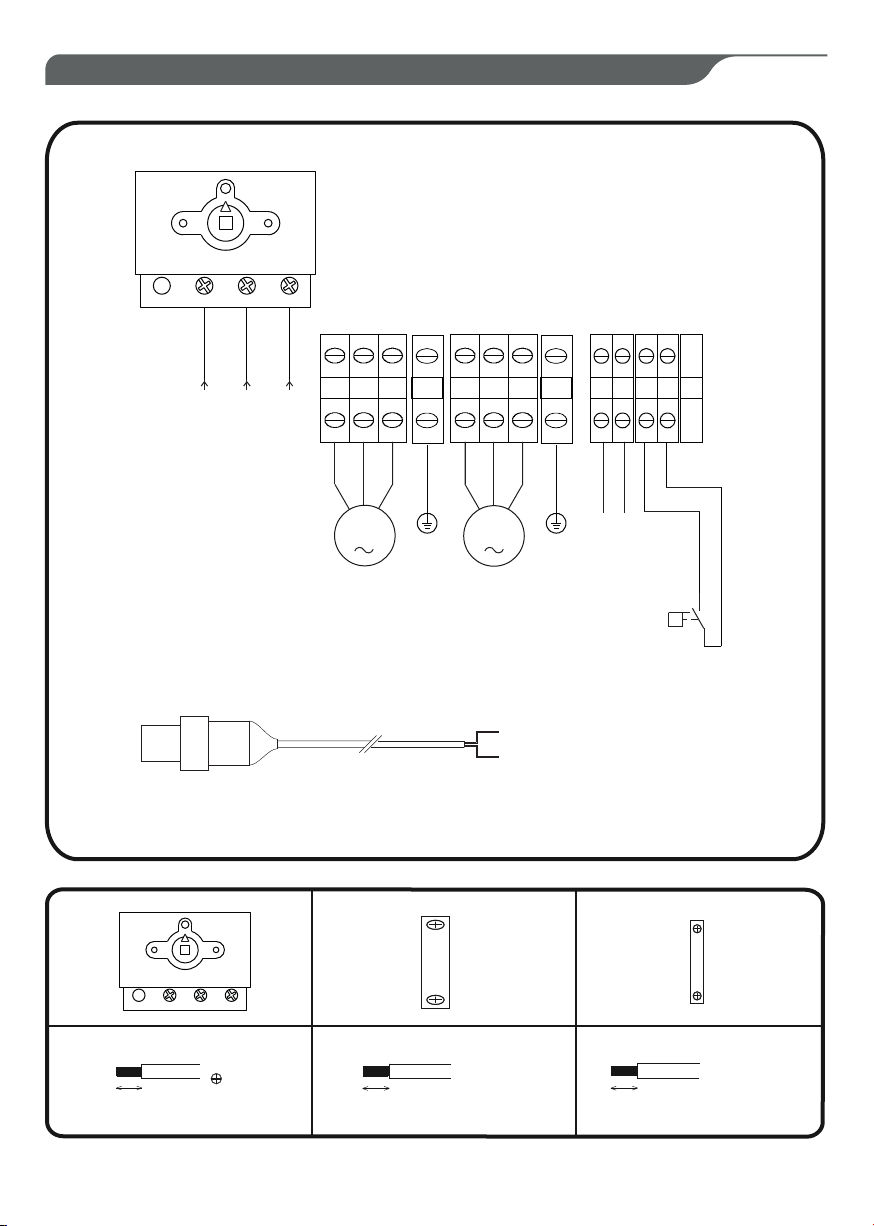

4. SCHEMA DI COLLEGAMENTO
5
Max 10 mm²
(M4)
0,8Nm
10 mm
Max 10 mm²
1,4Nm
10 mm
Max 6 mm²
0,5Nm
10 mm
+
-
TRASDUTTORE
4 -20 mA
COLLEGAMENTO
TRASDUTTORE DI PRESSIONE
+ MARRONE
- BIANCO
P
PRESSOSTATO O
GALLEGGIANTE
ALIMENTAZIONE
400 Vac ± 10 %
50 Hz
M
3
U1
V1
W1
MOTORE 1
RTS
M
3
U2
V2
W2
MOTORE 2
X-1
X-2
X-3
X-4

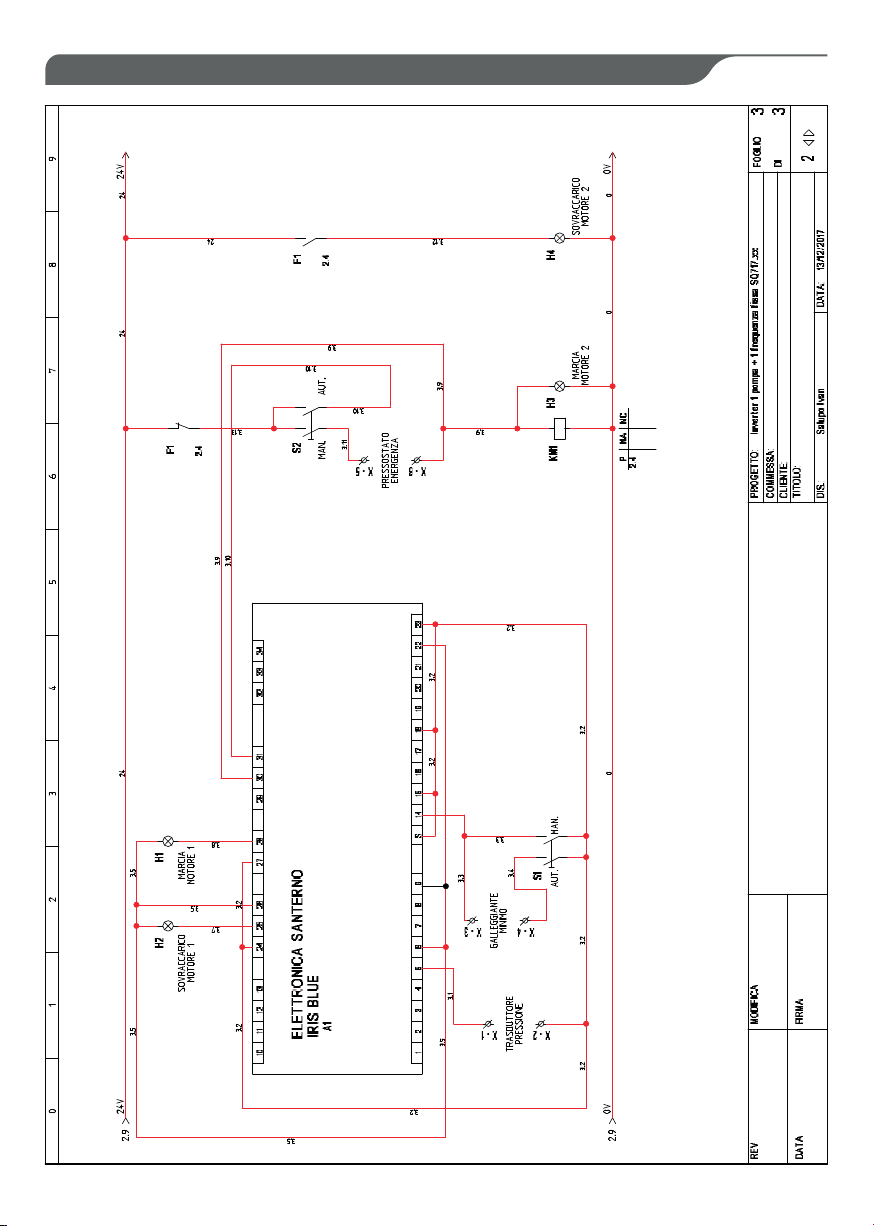

5. SCHEMA ELETTRICO
6
ITALIANO
5. SCHEMA ELETTRICO
7
ITALIANO
6. PROGRAMMAZIONE
8
Corrente assorbita (0.0A);
Pressione impianto (0.00bar);
Frequenza motore (0.0Hz);

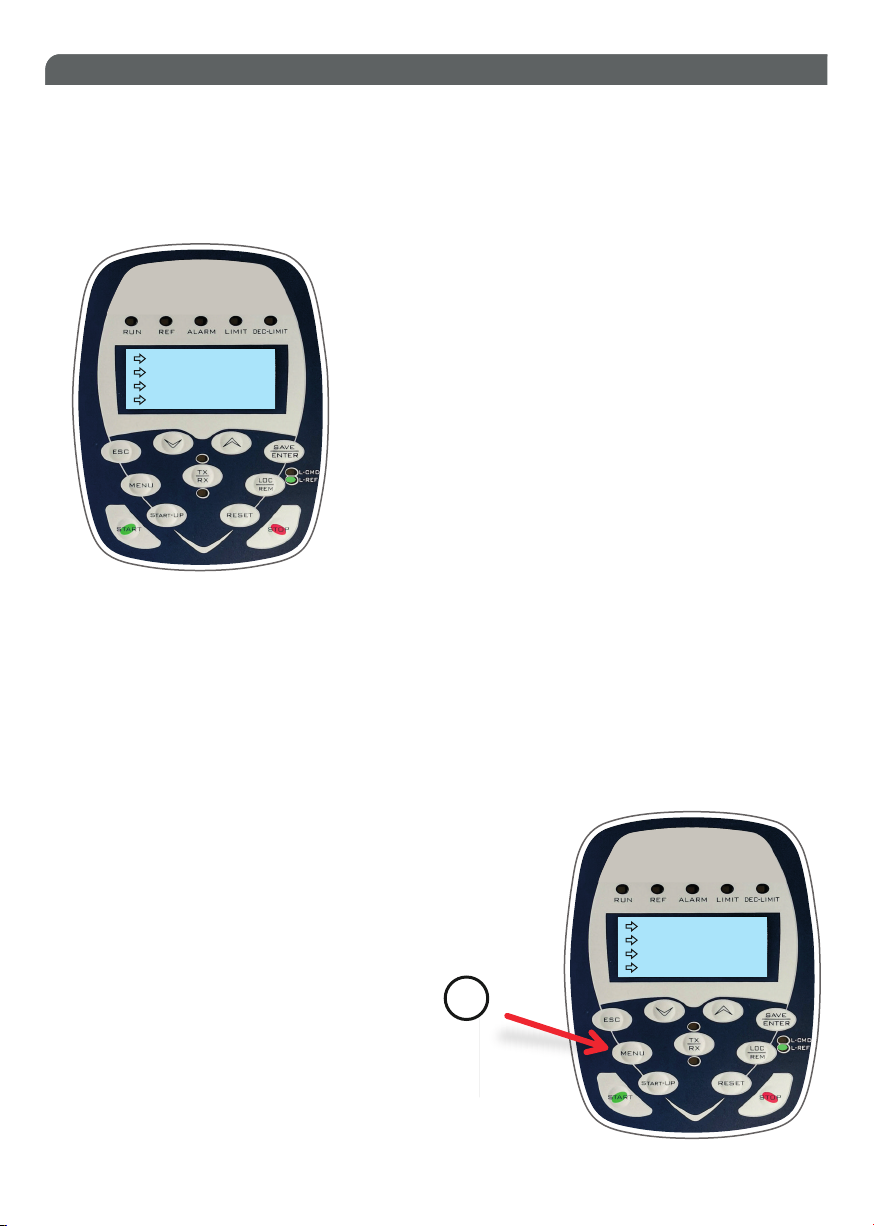

Nella schermata seguente (fig. 1) è possibile visualizzare le diverse unità di misura con il seguente
ordine:
Pressione di riferimento (3.00bar).
+0.0Hz
0.0A
+ 0.00bar
+ 3.00bar
(fig.1)
(fig.2)
Per poter modificare la pressione di riferimento e
portarla ad esempio a 4.00 bar, cliccare come in
fig. 2, il pulsante “MENÙ”.
+0.0Hz
0.0A
+ 0.00bar
+ 3.00bar
1
Soglia di partenza inverter pari a 3.00 – 0.8 = 2.2bar
Es. Con trasduttore 0-16bar
P237b = 5% corrisponde a 5% x 16bar = 0.8bar
Dopo circa 20s (impostati di default) di marcia alla minima
frequenza, l'inverter si arresterà automaticamente attivando
la modalità SLEEP. Appena la pressione dell'impianto si sarà
abbassata al di sotto della pressione di riferimento meno la
percentuale di risveglio (P237b default 5%), l'inverter si
avvierà nuovamente.
PRef = 3.00bar
Es. Con trasduttore 0-10bar
PRef = 3.00bar
P237b = 5% corrisponde a 5% x 10bar = 0.5bar
Soglia di partenza inverter pari a 3.00 – 0.5 = 2.5bar
Sul display è visibile la pressione di riferimento, impostata di
default a 3.00 bar. Questo indica che durante la marcia, al
raggiungimento di questo valore, l'inverter comincerà a
modulare fino a quando oltrepassati i 3.00 bar raggiungerà la
frequenza del motore corrispondente alla percentuale di PID
minimo (P237 default 70% = 35Hz).
ITALIANO
6. PROGRAMMAZIONE
9
Una volta che comparirà PRef (fig. 3) basterà cliccare la freccia ▲ o ▼ per aumentare o diminuire
la pressione di riferimento.
+0.0Hz
0.0A
+ 0.00bar
+ 4.00barPref
23
4
Successivamente alla pressione di riferimento, bisognerà programmare in modo particolare i
seguenti parametri:
Una volta impostata la pressione desiderata, bisognerà premere il tasto ENTER e il parametro verrà
automaticamente memorizzato.
C018 (corrente nominale motore 1).
Per fare questo, si dovrà cliccare il pulsante “START-UP”, così facendo, comparirà una schermata
come quella della fig. 4.
C017 (potenza nominale motore 1);
(fig.3)
(fig.4)
[IDP] IRIS BLUE
MENU’ START-UP
Premi ENTER
per iniziare
ITALIANO
6. PROGRAMMAZIONE
10
Per modificare i parametri descritti in precedenza (C017 e C018), bisognerà cliccare il tasto “ENTER”
e spostarsi con la freccia ▲ nella schermata dove compare scritto “C017…”, premere ENTER e con
le frecce ▲ - ▼ impostare la potenza nominale del motore e infine cliccare nuovamente ENTER per
memorizzare il parametro.
C017 Potenza nominale
motore 1
3.0kW
C018 Corrente
nominale motore 1
6.4A
Subito dopo, con la freccia ▲, spostarsi nel parametro “C018…” e ripetere la stessa procedura che è
stata descritta in precedenza per la memorizzazione del parametro C017.
L'inverter Iris Blue può essere programmato anche per intervenire quando il motore gira a secco.
Di default già viene programmato, ma è bene che una volta messo in funzione l'impianto si vada-
no a rivedere alcuni parametri relativi a questa funzione.
Di seguito sono riportati i parametri interessati per questa funzione, essi si trovano nel menù “PAR”
all'interno del sottomenù “CONTROLLO MARCIA A SECCO”:
P710b (cos φ Soglia marcia a secco a
Es. M027A = 0.65
Per tornare al menù principale bisogna cliccare due volte il tasto ESC e una volta il tasto MENÙ.
frequenza bassa) = default 0.20;
P713 (Tempo di autoreset) = 0 s.
P710b e P710d =0.65 -[(0.65/100)*30] = 0.455
frequenza alta) = default 0.20;
P712 (Tempo di intervento) = default 20 s;
P710d (cos φ Soglia marcia a secco a
Prima di impostare i parametri P710b e P710d, bisogna far partire l'inverter in modalità MANUALE
e una volta raggiunta la frequenza di 50Hz, controllare il valore del cos φ misurato nel menù “MEA”
all'interno del sottomenù “MISURE MOTORE” parametro “M027A” .
Individuato il valore, bisogna calcolarne il 30% in meno e inserirlo nei parametri P710b e P710d.
Per tornare al menù principale bisognerà cliccare la freccia ▲ fino alla fine del menù.
6.1 Programmazione marcia a secco
