ANTES DE USAR EL LAVADO

ADVERTENCIAS

PRECAUCIONES PARA SU USO

◗ Saque la tapa de manguera desde

la manguera de desagüe. ◗ En caso del lavado con bomba de desagüe,

quite la tapa de manguera desde la

manguera de desagüe.

◗ Asegúrese que la lavadora esté conectada

a tierra.

Para evitar el choque eléctrico,

use una tubería metálica al hacer

la conección a tierra.Pero,

no haga la conección a tierra

de la lavadora en tuberías de gas

o líneas telefónicas para evitar

el peligro de explosión o

sobretensión por descarga eléctrica.

◗ Durante el centrifugado, no coloque las manos

dentro del tambor de centrifugado.

El tambor gira a alta velocidad

y puede atrapar sus dedos

y causar heridas en ellos.

◗ Cuando la lavadora está instalada sobre un

piso alfombrado, las aberturas de

ventilación no deben ser obstuidas por la

alfombra.

◗ Si se daña el cable de energia de este

aparato; debe ser reemplazado por un

agente del servicio técnico designado

por el fabricante debido a que se necesita

utilizar herramientas especiales.

◗ Para evitar el sobrellenado y daños en el

aparato, debe ser llenado en presencia del

usuario, usando sólo la presión moderada

de agua.

◗ Nunca permite que los niños operen o jueguen

con la lavadora.

Los ni os que juegan con

la máquina podrán caerse

accident al mente én el tambor.

◗ Asegúrese de poner la tapa interior

antes centrifugar.

Esto previene que la ropa sea tirada hacia

fuera del tambor y sea dañada.

◗ Antes de empezar la operóacin, chequee

todos los bolsillos de la ropa. Clavos y

alfileres olvidados en bolsillos pueden causar

daño a la lavadora o a la ropa.

◗ Cierre un poco el grifo de agua si la presión

de agua está demasiado alta.

◗ Para evitar la salpicadura de agua,

cierre la tapa del tambor de lavado.

◗ Nunca salpique agua sobre el panel de

control.

◗ Desconecte el cable del suministro de

energía cuando esté fuera de uso.

◗ No use agua excesivamente caliente.

(50oC o mas)

Las piezas plasticas pueden se

deformadas o da adas. Igualmente,

la ropa puede ser deformada o descolorada.

manguera de desagüe tapa de la manguera

tapa de la manguera

SW902Cwt10S0-66%-01289A 01.6.22 9:26 AM 페이지1

DESCRIPCION DE PIEZAS

TAPA INTERIOR

MANGUERA

DE DESAGÜE

(con bomba)

Si Usted abre la tapa mientras

está girando el tambor; el

centrifugado se detendrá de acuerdo

al sistema de frenos.

CABLE DE

CONEXION

CABLE A TIERRA

(opción)

MANGUERA DE

DESAG

E(sin bomba)

TAMBOR DE

CENTRIFUGADO

ESCOTILLA DE

CENTRIFUGADO

TAPA DE TAMBOR

Asegure que la tapa de

tambor esté

cerrada durante el lavado y el

centrifugado.

PATAS REGULABLES

Regule las patas para instalar en

cualquier lugar. Si no, pueden

producirse vibraciones y ruidos

durante su uso.

FILTRO DE

DESBORDAMIENTO

FILTRO DE PELUSAS

Esto se usa para acumular las

pelusas producidas durante

el lavado.

TAMBOR DE

LAVADO

PULSADOR

La forma del enchufe

puede no corresponder

con este dibujo.

TAPA DE

CENTRIFUGADO

SW902Cwt10S0-66%-01289A 01.6.22 9:26 AM 페이지2

1 2 3 4 5

4.. SELECTOR DE CICLO

Se usa para seleccionar Lavado, Enjuague o Desagüe.

5. SELECTOR DE TIEMPO DE CENTRIFUGADO

Se usa para seleccionar el tiempo de centrifugado

entre 1-5 minutos.

1. SELECTOR DE TIEMPO DE LAVADO

Se usa para seleccionar el tiempo de lavado

entre 1-5 minutos.

2. SELECTOR DE LAVADO

Usted puede lavar efectivamente las

ropas en varios métodos..

3.. SELECTOR DE TIEMPO DE CNETRIFUGADO

Se usa para seleccionar el tiempo de

centrifugado entre 1-5 minutos.

4. ENTRADA DE AGUA

Conecte la entrada de agua a la llave de agua adecuada.

5. SELECTOR DE DESAGÜE

Asegure de presionar selector LAVADO al lavar.

PANEL DE CONTROL

PANEL FRONTAL

PANEL TRASERO

1. SELECTOR DE AGUA

Durante el lavado, el SELECTOR DE AGUA

debe estar seleccionado :LAVADO.

Durante el enjuague, el SELECTOR DE AGUA

debe estar seleccionado : ENJUAGUE.

2. SELECTOR DE TIEMPO DE LAVADO

Se usa para seleccionar el tiempo

de lavado entre 1-15 minutos.

3. SELECTOR DE LAVADO

Usted puede lavar efectivamente las ropas en

varios métodos.

SWT90C1(P) / SWT90C2(P)

WT10S0(P) /WT10S1(P) /WT10S2(P)

(A)Forman

(B)Forman

SW-903(P)

SW902Cwt10S0-66%-01289A 01.6.22 9:26 AM 페이지3

PROCESO DE LAVADO

Conecte la manguera de suministro de agua a la llave de agua y ábrala.

- Coloque la manguera de desagüe con dirección a la alcantarilla.

(En caso de que no haya la bomba de desagüe)

Ponga la manguera de desagüe en el fregadero o bañera.

(En caso de que haya la bomba de desagüe)

- Enchufe el cable de energía a la salida del suministro de energía eléctrica.

1. Coloque el SELECTOR DE CICLO a la posición de

'LAVADO . ENJUAGUE'.

(En caso de bomba de desagüe, 'LAVADO'.)

5. Ponga la ropa dentro del

tambor de lavadora y fije

igual presión de agua

para rellenar

el tambor sin exceder el

nivel 'H3'.

6. Seleccione el

SELECTOR DE TIEMPO

DE LAVADO entre 1-15

minutos.

7. Después de lavar, ponga

el SELECTOR DE CICLO a

la posición de 'DESAGÜE'

para desaguar.

2. Coloque el SELECTOR DE AGUA

a la posición de 'LAVADO'.

3. Seleccione el modo de lavado

que desee con el SELECTOR

DE LAVADO.

LAVADO

4. Llene de agua el tambor

de lavado hasta "L1",

nivel más bajo, ajustando

cuidosamente

la llave de agua y ponga el

detergente.

1 Seleccione el modo de lavado que desee

con el SELECTOR DE LAVADO.

5. Seleccione el

SELECTOR DE TIEMPO

DE LAVADO entre 1-15 minutos.

6. Después de lavar, apriete

el BOTON SELECTOR

DE DESAGÜE a la posición

de 'DESAGÜE'

para desaguar.

2. Presione el SELECTOR DE

DESAGÜE a la posición

de 'LAVADO'.

3 Llene de agua el tambor

de lavado hasta "L1", nivel

más bajo, ajustando

cuidosamente

la llave de agua y ponga el

detergente.

4. Ponga la ropa dentro

del tambor de lavadora y fije

la igual presión de agua

para rellenar el tambor

sin exceder el nivel 'H3'.

Antes de comenzar el proceso

de lavado, verifique lo

siguiente. :

(A)Forman (B)Forman

SW902Cwt10S0-66%-01289A 01.6.22 9:26 AM 페이지4

PROCESO DE LAVADO

CENTRIFUGADO

1. Transfiera la ropa al tambor de centrifugado

y acomódela en forma pareja.

ENJUEAGUE

3. Cierre la tapa del centrifugado.

4. Coloque el SELECTOR DE TIEMPO

DE CENTRIFUGADO entre 1-5 minutos.

2. Asegúrese que esté puesta la cubierta de

seguridad sobre la ropa y que esté cerrada

la tapa interior

inner lid

safty cover

1. Coloque el SELECTOR DE CICLO a la posición

de 'LAVADO . ENJUAGUE'.

(En caso de bomba de desagüe, 'LAVADO')

5. Repita el ciclo hasta que el agua

desaguada esté limpia. (2-3 ciclos)

2. Suministre una apropiada cantidad de agua sin

que desborde la cima del tambor de lavado.

3. Coloque el SELECTOR

DE TIEMPO DE LAVADO

entre 2-3 minutos.

4. Desagüe el agua.

Coloque el SELECTOR

DE CICLO a la posición

de 'DESAGÜE'.

1. Presione el SELECTOR

DE DESAGÜE a la posición

de 'LAVADO'.

5. Repita el ciclo hasta que el

agua desaguada esté limpia.

(2-3 ciclos)

2. Suministre una apropiada

cantidad de agua sin que

desborde la cima del tambor de

lavado y ponga la ropa dentro del

tambor de lavado.

3. Coloque el SELECTOR

DE TIEMPO DE LAVADO entre

2-3 minutos.

4. Desagüe el agua.

Apriete el SELECTOR

DE DESAGÜE a la posición

de 'DESAGÜE'.

(A)Forman (B)Forman

SW902Cwt10S0-66%-01289A 01.6.22 9:26 AM 페이지5

(A)Forman

3. Tan pronto como el SELECTOR DE

TIEMPO DE LAVADO se desconecte,

cierre la llave de agua.

ENJUAGUE ADICIONAL ((ENJUAGUE EN FORMA DE DUCHA PARA )

Coloque el SELECTOR DE AGUA a

la posición de

CENTRIFUGADO

y el SELECTOR DE

CICLO a la posición de 'DESAGÜE'.

ENJUAGUE CON AGUA DERRAMADA

3. Tan pronto como el SELECTOR DE

TIEMPO DE LAVADO se desconecte,

cierre la llave de agua.

1. Conserve abierto el suministro de agua.

(Ajuste la presión del agua para asegurar

que la cantidad de agua suministrada

no exceda a la desaguada.)

2. Coloque el SELECTOR

DE TIEMPO DE LAVADO

entre 6-8 minutos.

4. Coloque el SELECTOR

DE CICLO a la posición

de 'DESAGÜE'.

inner lid

safety cover

1. Conserve abierto el suministro de agua.

(Ajuste la presión del agua para asegurar

que la cantidad de agua suministrada

no exceda a la desaguada.)

2. Coloque el SELECTOR

DE TIEMPO DE LAVADO

entre 6-8 minutos.

4. Presione el SELECTOR DE DESAGÜE

a la posición de 'DESAGÜE'.

Después de enjuagar, Usted puede

seleccionar este curso para un

enjuague más eficiente.(No

seleccione solamente este curso

para enjuagar.) Ponga la ropa en

forma pareja dentro del tambor de

centrifugado.

Abra el suministro de agua por

cerca de 1 minuto. Ajuste el flujo

de agua para evitar el

desbordamiento desde el tambor

de lavado.

Después de parar el suministro

de agua, cubra la ropa con la

cubierta de seguridad y cierre la

tapa interior.

Cierre la tapa de

centrifugado

COLOQUE EL VOLANTE

SELECTOR DE TIEMPO DE

CENTRIFUGADO entre 2-3

minutos.

(A)Forman (B)Forman

SW902Cwt10S0-66%-01289A 01.6.22 9:26 AM 페이지6

INSTALACION

Deje un espacio

Deje un espacio libre entre la lavadora y la

pared por lo menos 15 cm.

Coloque la lavadora sobre una superficie

nivelada y firme.

Al ser instalada la máquina en una

superficie desnivelada o débil,

pueden producirse ruidos y vibraciones

dañando el aparato.

Nunca coloque la lavadora cerca de agua.

No coloque la lavadora en habitaciones con

vapor o en aquellos lugares en que

pueda estar expuesta directamente a la lluvia.

La humedad puede dañar la instalación

eléctrica y causar choques eléctricos.

Evite la luz directa del sol o calefactores.

Debido a que las piezas plásticas y eléctricas se dañan

por el calor directo, nunca coloque la lavadora

cerca de calefactores, calderas, etc.

No la coloque bajo la luz directa del sol.

LIMPIEZA DE LA MAQUINA

1.FILTRO DE DESBORDAMIENTO

Tire la parte superior

del filtro de desbordamiento

con los dedos en sentido

de flecha como muestra

en la figura.

2. LIMPIEZA DEL FILTRO

Tire el filtro de desbordamiento y sáquelo quitando

3 tuercas como muestra en la figura.

Limpie el filtro y el tambor de lavado.

3.LIMPIEZA DEL CUERPO DEL LAVADO.

No use benceno, adelgazantes, detergentes o ceras ni fregue el cuerpo de

aparato con un cepillo.

La superficie pintada y las partes plásticas pueden ser dañadas.

70~80cm

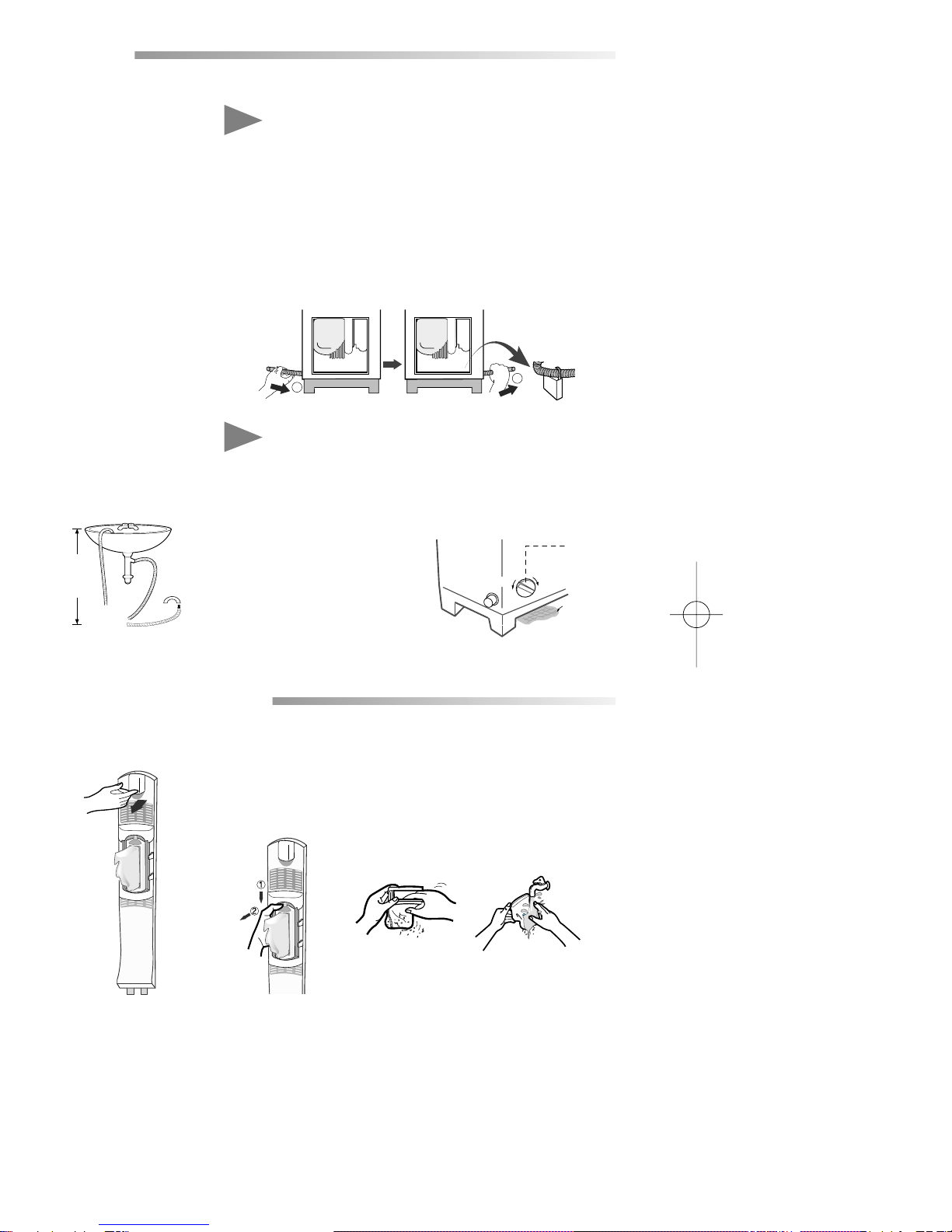

1. Ponga un paño debajo de filtro de la lavadora para no

mojar el suelo.

2. Haga girar el filtro en el sentido contrario al de las

agujas del reloj y saque el filtro.

3. Quite la suciedad acumulada

y haga girar el filtro en el

sentido de las agujas del

reloj hasta que

llegue a su posición.

Rag

Open

Filter

Instale la manguera de

desagüe aproximadamente

70-80cm sobre el nivel

del suelo para el

modelo de bomba.

Contenedor

de manguera

LUGAR CAMBIO DE LA POSICION DE LA

MANGUERA DE DESAGüE

Antes de tratar de cambiar la posición de la manguera

de desagüe, desconecte el enchufe del suministro

de energía eléctrica.

1. Encamine la manguera de desagüe dentro de la máquina.

2. Saque la manguera de desagüe desde la manguera

opuesta e inserte la manguera de desagüe en

el contenedor de manguera.

COMO LIMPIAR EL FILTRO (Con bomba de desagüe)

SW902Cwt10S0-66%-01289A 01.6.22 9:27 AM 페이지7

WATER

LEVEL

Bajo (44 l )

Medio (56 l )

Alto (67 l )

PROBLEMAS

No funciona

la lavadora

La ropa no se

mueve libremente

Centrifugado

incompleto

PROBLEMAS

Desagüe

incompleto

El centrifugado

no funciona

PUNTO DE

VERIFICACION

Verifique si el cable de

energía esta conectado bien con

la salida de energía.

Estácortada la corriente eléctrica?

Esta sobrecargada la carga de

ropa?

Estácolocada la ropa

en forma pareja dentro

de la centrifuga?

CANTIDAD DE ROPA

GUIA DE LAVADO

MANTENIMIENTO

PROBLEMAS Y SOLUCIONES

TIEMPO DE CENTRIFUGADO

DETERGENTE

AL PONER LA ROPA DENTRO DEL

TAMBOR DE CENTRIFUGADO

Presione la ropa en forma pareja y ponga

la cubierta de seguridad en el tambor

de centrifugado como muestra en la figura.

PARA SACAR LA ROPA QUE HA CAIDO

ENTRE EL TAMBOR Y LA TINA

Por la seguridad, ante todo desconecte el enchufe del

suministro de energía eléctrica.

Nivel de Agua

Camisas (sinteticas)

Camisetas (Algodón))

Ropa de Trabajo (Algodón)

Bajo

22 piezas

38 piezas

16 piezas

Mediio

29 piezas

48 piezas

20 piezas

Alto

35 piezas

58 piezas

25 piezas

Tiempo

1min.

1~2min.

3~5min.

5min.

AMOUNT OF

DETERGENT

44g

56g

67g

Tipo de Ropa

Fibra sintetica

Lana

Algodón

Algodón grueso

- La cantidad de detergente es del promedio.Para saber la

cantidad exacta de detergente a usar, siga las instrucciones para el

uso de detergente imprimidas sobre el paquete.

- Seleccione la cantidad adecuada de detergente

dependiendo del tipo de fibra.

PUNTO DE

VERIFICACION

Estáobstaculizado el filtro por

las pelusas acumuladas?

◗ Véase "Limpieza de la

máquina" de la página 7.

Estácerrado completamente el

tamborde centrifugado?

Estásalida la ropa

(calcetines, etc.) desde el tambor

de centrifugado frenando el

funcionamiento de eje?

◗ Véase "Para sacar la

ropa......" de la página 8.

1. Desmonte dos tuernas desde la escotilla de centrifugado.

2. Tire la escotilla de

centrifugado para sacarlo.

3. Saque la ropa.

4. Cierre la escotilla de

centrifugado.

SW902Cwt10S0-66%-01289A 01.6.22 9:27 AM 페이지8

ANTES DE USAR LA LAVADORA 1

ADVERTENCIAS 1

PRECAUCIONES PARA SU USO 1

ESCRIPCION DE PIEZAS 2

PANEL DE CONTROL 3

PROCESO DE LAVADO 4

LAVADO 4

CENTRIFUGADO 5

ENJUAGUE 5

ENJUAGUE CON AGUA DERRAMADA 6

ENJUAGUE ADICIONAL 6

INSTALACION 7

LUGAR 7

CAMBIO DE POSICION DE LA MANGUERA DE DESAGÜE7

COMO LIPIAR EL FILTRO 7

LIMPIEZA DE LA MAQUINA 7

GUIA DE LAVADO 8

MANTENIMIENTO 8

PROBLEMAS Y SOLUCIONES 8

ESPECIFICACIONES

Manual de Instrucciones

SW-903(P)/SWT90C1(P) / SWT90C2(P)

WT10S0(P) /WT10S1(P) /WT10S2(P)

Antes de encender el aparato por primera vez,

lea detenidamente este manual y consérvelo para referencias futuras.

SW902Cwt10S0-66%-01289A 01.6.22 9:27 AM 페이지9

W820mm x D524mm x H1010mm

W820mm x D524mm x H920mm

W820mm x D524mm x H993mm

0.05~0.78 MPa

0.5~8.0

kg .

f/cm2

50 %

BAJO : 44

MEDIO : 56

ALTO : 67

1Hora de lavado 15minutos de centrifugado

SWT90C1(P) / SWT90C2(P)

SW-903(P)

WT10S0(P) /WT10S1(P) /WT10S2(P)

36kg

EN CASO DE REQUERIR SERVICIO TECNICO.

Si se presenta algún problema con este aparato,

llame inmediatamente a cualquier servicio técnico cercano,

indicando su nombre, dirección, número de teléfono y el propósito de su llamada.

Todos los empleados de SAMSUNG estarán dispuestos a ayudarle a Ud.

ESPECIFICACIONES

PRESION DE AGUA

PESO

EFICIENCIA DE EXTRACCION

NIVEL ESTANDAR DE AGUA

TIEMPO NECESARIO

NUMERO DE CODIGO : DC68-01289A

DIMENSIONES(mm)

SW902Cwt10S0-66%-01289A 01.6.22 9:27 AM 페이지10

Andere Handbücher für WT10S2

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere Samsung Waschmaschine Handbücher

Samsung

Samsung WA10J573 Series Bedienungsanleitung

Samsung

Samsung WA54M8750AW/A4 Bedienungsanleitung

Samsung

Samsung WW5000J Bedienungsanleitung

Samsung

Samsung WW10K6 Series Bedienungsanleitung

Samsung

Samsung WF706P4SA Series Bedienungsanleitung

Samsung

Samsung WW7T Series Bedienungsanleitung

Samsung

Samsung WD8602R8W Bedienungsanleitung

Samsung

Samsung WW7 A Series Bedienungsanleitung

Samsung

Samsung WA54M8750AV Bedienungsanleitung

Samsung

Samsung WF350XAC Bedienungsanleitung

Samsung

Samsung WF337AA XAA Series Betriebsanleitung

Samsung

Samsung WW12T Series Bedienungsanleitung

Samsung

Samsung WW70J3 Series Bedienungsanleitung

Samsung

Samsung WD8704RJD Bedienungsanleitung

Samsung

Samsung WF0802W8(E/N/S/V/W) Bedienungsanleitung

Samsung

Samsung WA52M8650A Series Bedienungsanleitung

Samsung

Samsung WAE28162GB Bedienungsanleitung

Samsung

Samsung WF0806X8E/XEU Originalbetriebsanleitung

Samsung

Samsung WA55A7700AV Bedienungsanleitung

Samsung

Samsung WF435A GJ Series Bedienungsanleitung

Samsung

Samsung WA90J573 Series Bedienungsanleitung

Samsung

Samsung WD BB Series Bedienungsanleitung

Samsung

Samsung WA15G2Q Bedienungsanleitung

Samsung

Samsung WS7000A1 Bedienungsanleitung

Beliebte Waschmaschine Handbücher anderer Marken

Tricity Bendix

Tricity Bendix AW 1000 W Produkthandbuch

Panasonic

Panasonic NA-F60L5WRB Bedienungsanleitung

GE WSLP1500 Handbuch

Electrolux

Electrolux EWF1284EDW Bedienungsanleitung

Bosch

Bosch WAN2829BSN Bedienungsanleitung

LG TV2516DV3B Bedienungsanleitung

LG TH2517DSAV Bedienungsanleitung

VESTEL

VESTEL CMH-XL 7510 TE Bedienungsanleitung

AEG

AEG 74335 Bedienungsanleitung

Johnson

Johnson JWF721A Bedienungsanleitung

Beko

Beko WTE7604XLW0 Bedienungsanleitung

Danby

Danby DTT100A1WDB Montageanleitung

Amica

Amica WA 14 Ex Bedienungsanleitung

Daewoo

Daewoo DWD-F1222 Bedienungsanleitung

Bosch

Bosch WAS28461AU Bedienungsanleitung

Miele

Miele PW 6080 Vario Bedienungsanleitung

Finlux

Finlux FLX108CF220 Bedienungsanleitung

Whirlpool

Whirlpool 3LBR5132AN0 Bedienungsanleitung
