Sanyo EM-S8597V Bedienungsanleitung

FILE NO.

SERVICE MANUAL

REFERENCE No. SM151038

Microwave Oven

EM-S8597V

EM-S8597V

Product Code Model Suffix V/Hz/ Plug Color Cavity Volume Destination

143765818 EM-S8597V OP2 230-240/50/O3 Silver 34L, Touch, Solo Oceania

Specifications subject to change without notice

2

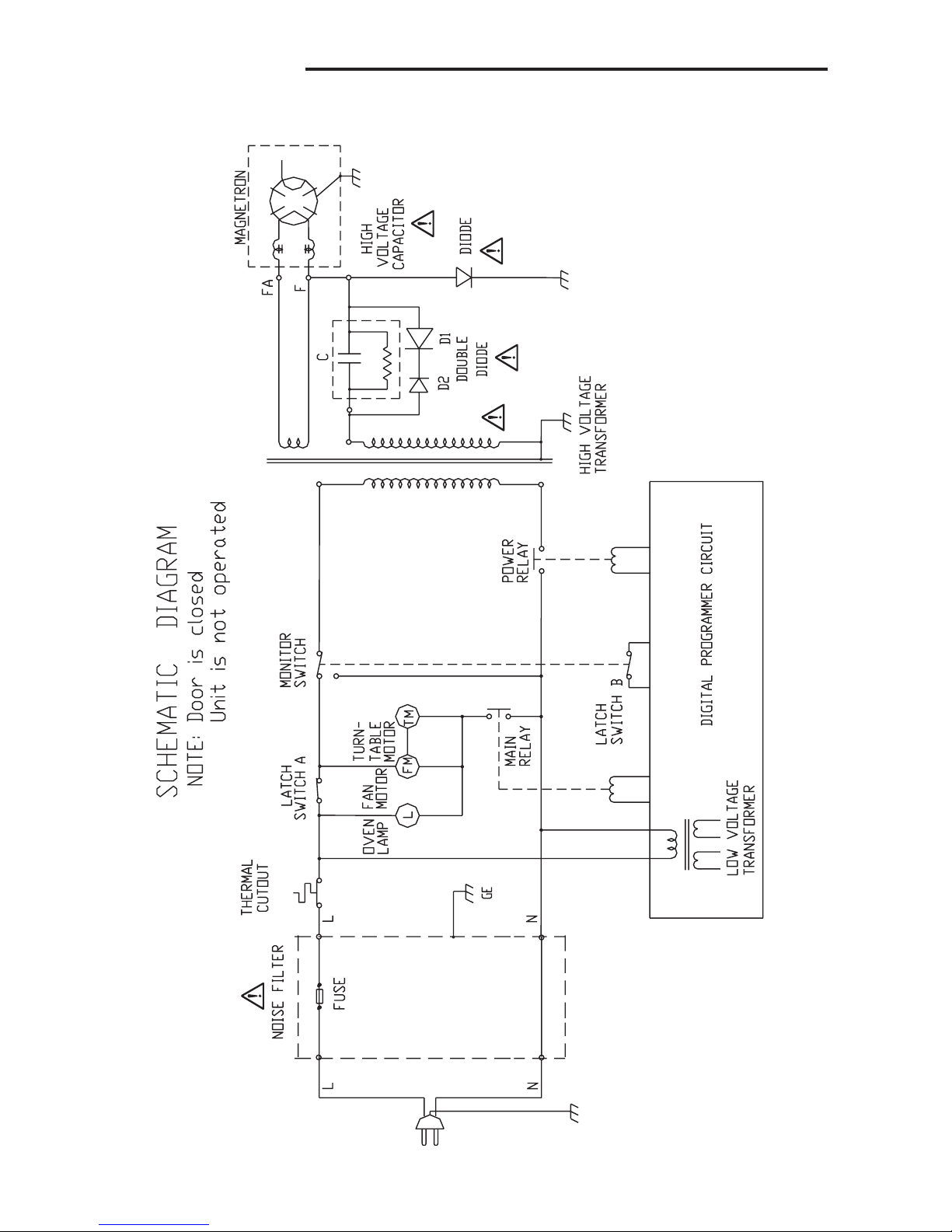

SCHEMATIC DIAGRAM

3

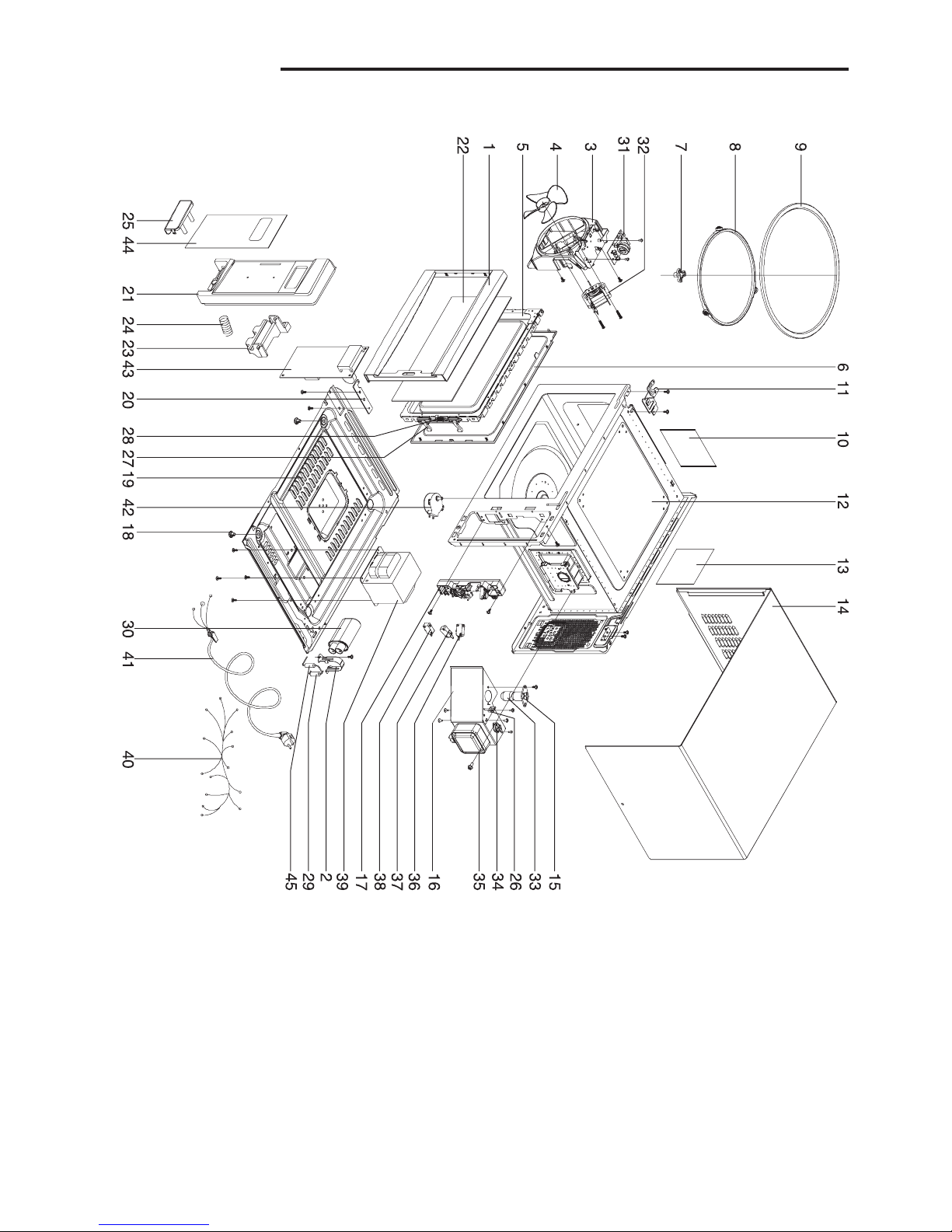

EXPLODED VIEW

4

SANYO Electric Co., Ltd.

Osaka, Japan

PARTS LIST

4

Dec/’07

REF.NO. PARTS NO. DESCRIPTION Q'TY REMARK

1 GASP04/P01-003 Door Frame 1

2 GASP04/P03-003 H.V. Capacitor Holder 1

3 GASP04/P04-003 Fan Shroud 1

4 GASP04/P05-003 Fan Blade 1

5 GASP04/P06-003 Door 1

6 GASP04/P07-003 Choke Cover 1

7 GASP04/P09-002 Turntable Connector 1

8 GASP04/P10-002 Roller Ring Ass'y 1

9 GASP04/P11-003 Turntable Glass Tray 1

10 GASP04/P12-003 Mica Sheet 1

11 GASP04/P13-003 Upper Hinge 1

12 GASP04/P15-004 Oven Cavity 1

13 GASP04/P16-004 Rating Label 1

14 GASP04/P17-004 Outer Cabinet 1

15 GASP04/P20-003 Lamp Holder 1

16 GASP04/P21-003 Air Duct 1

17 GASP04/P22-004 Switch Holder 1

18 GASP04/P25-003 Oven Foot 2

19 GASP04/P26-003 Base Plate 1

20 GASP04/P27-003 Lower Hinge 1

21 GASP04/P28-007 Control Panel 1

22 GASP04/P29-007 Door Window 1

23 GASP03/P30-003 Lever 1

24 GASP03/P31-002 Spring (Push Button) 1

25 GASP03/P32-007 Push Button 1

26 GALSP04/P56001 Glamo Holder 1

27 GALSP04/P57001 Door Hook 1

28 GALSP04/P58001 Door Hook Spring 1

29 GASP04/C02-004 H.V. Diode 1

30 GASP04/C03-001 H.V. Capacitor 1

31 GASP04/C04-005 Noise Filter 1

32 GASP04/C05-001 Fan Motor 1

33 GASP04/C06-001 Oven Lamp 1

34 GASP04/C07-003 Thermostat 1

35 GASP04/C08-005 Magnetron 1

36 GASP04/C09-001 Primary Micro Switch 1

37 GASP04/C10-001 Monitor Micro Switch 1

38 GASP04/C11-001 Second Micro Switch 1

39 GASP04/C12-004 Transformer 1

40 GASP04/C13-005 Wire Harness 1

41 GASP04/C14-001 Power Cord&Plug 1

42 GASP04/C15-002 Turntable Motor 1

43 GASP04/C17-005 PCB Control 1

44 GASP04/C18-007 Touch Key Pad 1

45 GASP04/C45-001 Bidirectional Diode 1
