Onnittelut loistavasta kiuasvalinnastanne!

Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.

Congratulations on your purchase of SAWO sauna heater.

Please read the manual carefully before using the heater.

SAVONIA SAVONIA V12

SAVONIA

SÄHKÖKIUAS

SAVONIA SUPER SAVONIA

SUPER SAVONIA V12

Serial number

Sarjanumero

Serial number

Sarjanumero

Serial number

Sarjanumero

AVAILABLE AS

PREMIUM

TRENDLINE

FIBERCOATED

Ei käytössä seuraavissa maissa:USA, Kanada ja Meksiko.

Not for use in the USA,Canada and Mexico.

SAV-180NSSAV-120NSSAV-90NS SAV-105NS SAV-150NS

SAV-180NS-V12 SAV-210NS-V12 SAV-240NS-V12

SUOMI

SISÄLLYSLUETTELO

Turvaohjeet käyttäjälle

Turvaohjeet asentajalle

Kiukaan asentaminen

Kiuaskivet

Kytkentäkaavio

Eristys

Ilmanvaihto

Häiriötilanne

Saunahuoneen lämmitys

Savonia, Super Savonia ja

Super Savonia V12 varaosat

READ THE MANUAL FOR

ADDITIONAL IMPORTANT

INSTRUCTIONS

COVERING THE HEATER

CAUSES FIRE HAZARD

PEITTAMINEN AIHEUTTAA

PALOVAARAN

KATSO OHJEISTA TÄRKEÄT

LISÄOHJEET

ENGLISH

TABLE OF CONTENTS

10 - 11

Safety Instructions for the User 7

Safety Instructions for the Technician

Heater Installation

Electrical Diagram

Insulation

Heating of the sauna

Heater Stones

Technical Data

Heating Elements

Air Ventilation

Malfunctions

Savonia, Super Savonia &

Super Savonia V12 Heater Spare Parts

Turvaohjeet

Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan

asentamista.

Käyttäjälle:

SUOMI

Älä anna lasten leikkiä kiukaalla.

Älä käytä kiuasta grillinä.

Älä laita puita kiukaalle.

Älä peitä kiuasta, se aiheuttaa palovaaran.

Älä kuivaa vaatteita kiukaalla, se aiheuttaa palovaaran.

Älä istu kiukaalla, se on todella kuuma ja aiheuttaa palovammoja.

Tämän tuotteen käyttäminen ei sovellu henkilöille (lapset mukaanlukien)

joilla on fyysisiä tai henkisiä rajoitteita, tai ei ole aiempaa käyttökokemusta

kiukaan käytöstä ellei valvomassa ole henkilö jolla on riittävä kokemus

kiukaan käyttämiseksi.

Älä käytä löylyvetenä kloori- (esim. Uima- tai porealtaasta) tai merivettä.

Se vähentää kiukaan käyttöikää.

Kiukaan asentamisen jälkeen kytke se toimintaan n. 30 minuutin

ajaksi. Älä ole saunan sisällä suorittaessasi ensimmäistä lämmitystä.

(Katso sivu 14).

Varmista ettei kiukaalla tai sen turvaetäisyyksien sisällä ole syttyvää

materiaalia ennen ajastimen päälle kytkemistä.

Lapset eivät saa suorittaa puhdistamista ja käyttäjän huoltotoimenpiteitä

ilman valvontaa.

ENGLISH

Safety Instructions

Under no circumstances should children be allowed to play with the

device.

Do not use the heater as a grill.

Do not put wood of any kind on the electric heater.

Do not cover the heater. It may cause a fire.

Do not use the heater as clothes dryer. It may cause fire.

Never sit on the heater. It is really hot and can cause serious burns.

Please take note of these safety precautions before using the sauna

or when installing the heater.

For user:

This product is not designed to be used by persons (including children)

with limited physical or mental abilities and limited experience and

knowledge except under close supervision by a responsible person

with knowledge and experience or having been advised by such person.

Do not use chlorinated water (e.g. From the swimming pool or

jacuzzi) or seawater. It can destroy the heater.

When installing a new heater, switch the heater on for 30mins.

Do not stay inside the sauna room while performing the operation.

See page 15.

Make sure that no flammable objects have been placed on the

heater before activating the preset time function or the stand-by

mode for the remote operation.

Cleaning and user maintenance shall not be made by children without

supervision.

SUOMI

Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu

sähköasentaja

Asentajalle:

Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet

valmistajan käyttöohjeesta (Kuva 2)

Elektroniset tunnistimet ja muut sensorit tulee asentaa siten,

että saunaan tuleva raitisilma ei vaikuta niiden toimintaan.

Käyttäessä erillistä ohjausta, tulee ohjauskeskus ja

ohjauspaneeli asentaa saunan ulkopuolelle.

Jos kiuas on julkisessa käytössä ja siinä on viikkoajastin, tai jos

sen voi kytkeä päälle kauko-ohjaimella, on saunan oveen

asennettava erillinen ovitunnistin, joka kytkee pois päältä kaikki

esiajastustoiminnot kun kiuas on valmiustilassa ja saunan ovi

avataan.

Ennen kiukaan asennusta, tarkista valmistajan ilmoittamat

saunan maximi ja minimi koot (Kuva 5)

Varmista, että saunan ilman vaihto on riitävä ja asianmukainen

(Kuva 7)

ENGLISH

When positioning the sauna heater, observe the minimum safety

distances (see Fig. 2).

Observe the specifications on volumes of the sauna cabin (see Fig. 5).

Observe the specifications on ventilation of the sauna cabin

(see Fig. 7).

If this sauna heater is used for public saunas or saunas that may

be switched on by a separate remote-control system/ the door of the

sauna room must be fitted with an interlock such that the stand-by mode

setting for remote operation is disabled if the sauna door is opened when

the stand-by mode setting for remote operation is set.

The electronic and electric system should be mounted in a way so

that incoming air will not interfere with it. The control must be mounted

outside the sauna cabin.

Wiring and repairs must be done by a certified electrician.

Follow the Minimum Safety Distances when mounting the heater

(see Fig. 2).

For Technicians:

SUOMI

JALKA

STAND

HUOM:Tarkista ohjauskeskuksen tehonkesto ohjauskeskuksen käyttöohjeesta.

Kontaktoriyksikkö tarvitaan, jos kiukaan teho ylittää erillisen ohjauskeskuksen kapasiteetin.

Erillinen kontaktoriyksikkö voidaan liittää kiukaisiin joiden teho on 10,5 kW tai enemmän.

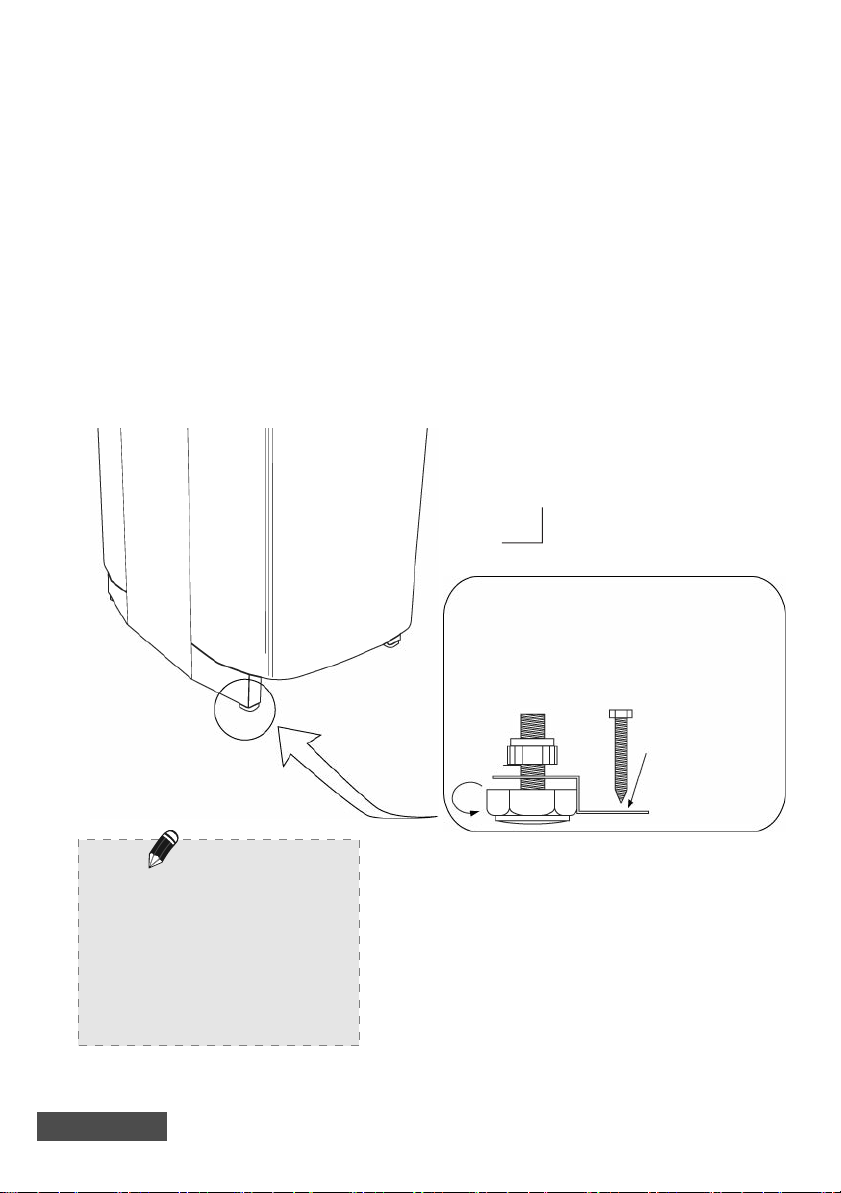

ust be screwed directly

on the floor to prevent the

heater from being

accidentally moved.

Tournez pour

ajuster la

hauteur

Twist to adjust

height.

Kuva 1

Fig. 1

Sijoita kiuas lähelle seinää noudattaen vähimmäisetäisyyksiä turvallisuussyistä (kuva 2).

Noudata annettuja kuutiotilavuuksia (kuva 5).Kiuasta ei saa asentaa syvennykseen.Älä

asenna saunaan kuin yksi kiuas ellei sinulla ole erikoisohjeita kahden kiukaan asentamiseen.

Useimmissa maissa, laki vaatii kiukaan kiinnittämisen lattiaan (kuva 1).

Käytettäessä kiuas on erittäin kuuma.Välttääksesi kosketuksen kuuman kiukaan kanssa, on

suositeltavaa, että sen ympärille asennetaan suojakaide.

Kiuaskytkennät saa tehdä ainoastaan valtuutettu sähköasentaja,turvallisuuden ja

luotettavuuden varmistamiseksi.Väärät kytkennät voivat aiheuttaa oikosulkuja ja palovaaran

(kytkentäkaavio kuva 4).

Kiukaan asentaminen

Remove the carton from the

heating elements before installing

the heater as it is only intended to

protect them during shipment.

Poista suojapahvi vastuksista ennen

asentamista, se on tarkoitettu

ainoastaan suojaamaan kuljetuksen

ajaksi.

Huom!

Note

ENGLISH

Heater Installation

Place the heater near the wall or as strategically is permissible. For safety and convenience,

follow the minimum safety distances as provided in Fig.2. Follow the cubic volumes given in

Fig. 5. Do not install the heater to a wall niche. Do not install more than one heater in a sauna

room unless you follow the special instructions for twin-heater installations.In most

countries,there is a law that requires heaters to be screwed to the floor as provided in Fig 1.

The heater gets very hot.To avoid the risk of accidental contact with the heater, it is

recommended that a heater guard be provided.

A c

NOTE: Please refer to the control unit manual for maximum power rating.

Contactor unit is needed if heater’s power rating exceeds separate control unit’s capacity.

Additional contactor unit can be connected to the heaters 10,5kW and higher.

ertified electrician must do the installation of the heater to ensure safety and reliability.

Improper electrical connection can cause electric shock or fire. Refer to the electrical diagram

in Fig.4.

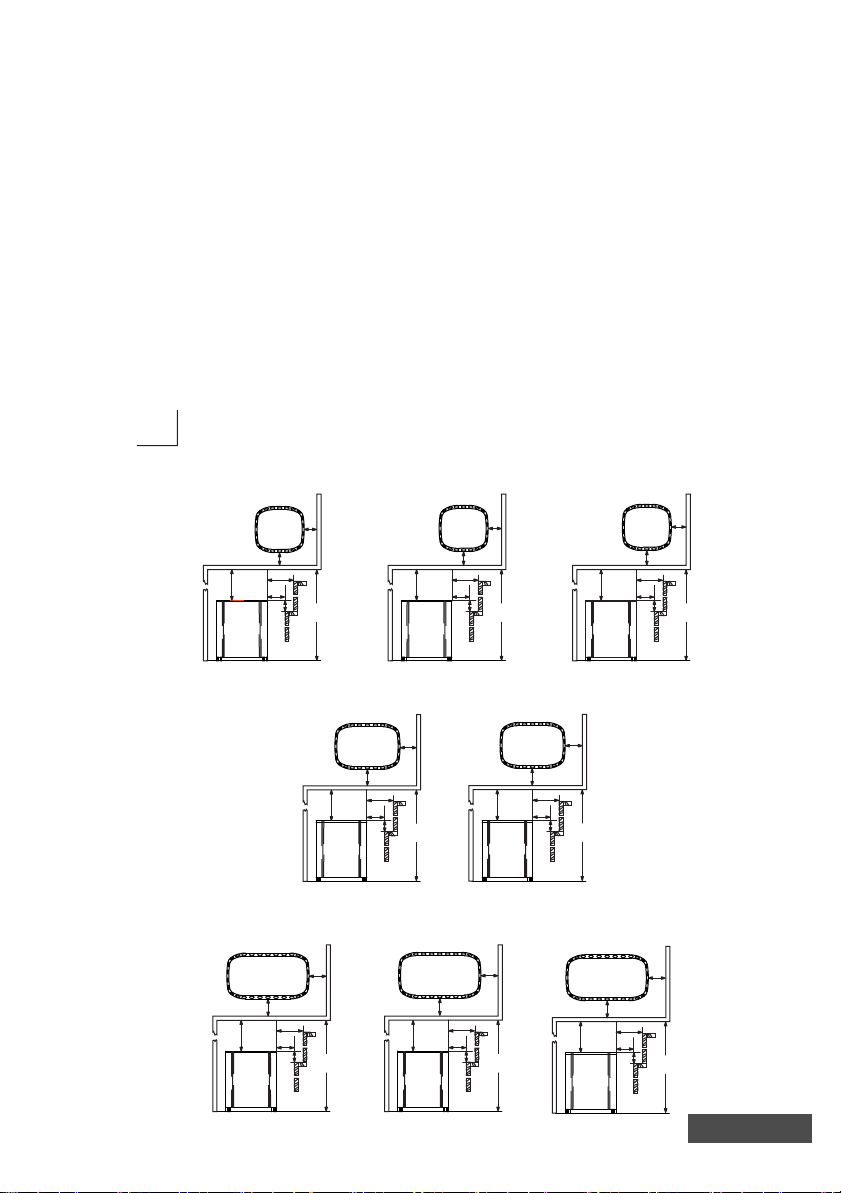

Vähimmäisturvaetäisyydet (mm)

Minimum Safety Distances

Kuva 2

Fig. 2

MIN. 1900

1200

110

MIN.

MIN. 110

MIN.

110

MIN.

120

MIN. 120

MIN. 1900

1200

120

MIN.

130

MIN. 130

MIN. 2100

1400

130

MIN.

160

MIN. 160

SAV-150NS

MIN. 2100

1400

160

100

MIN.

160

MIN. 160

SAV-180NS

MIN. 2100

1400

160

100

MIN.

MIN. 2100

1400

160

100

MIN.

MIN. 160

MIN. 2100

1400

160

100

MIN.

MIN. 2100

1400

160

100

MIN.

Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan

höyrystämisen takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on kivet

poistettava kiukaasta vähintäin kerran vuodessa tai n. 500 käyttötunnin välein.

Kiukaan kivitila puhdistetaan murentuneista kivistä ja uudet kivet ladotaan ohjeen

mukaisesti.Tarvittava kivien määrä on ilmoitettu kiukaan teknisissä tiedoissa.

SAV-90NS SAV-105NS SAV-120NS

SAV-180NS-V12 SAV-210NS-V12 SAV-240NS-V12

SUOMI

SUPER SAVONIA

Kuva 4

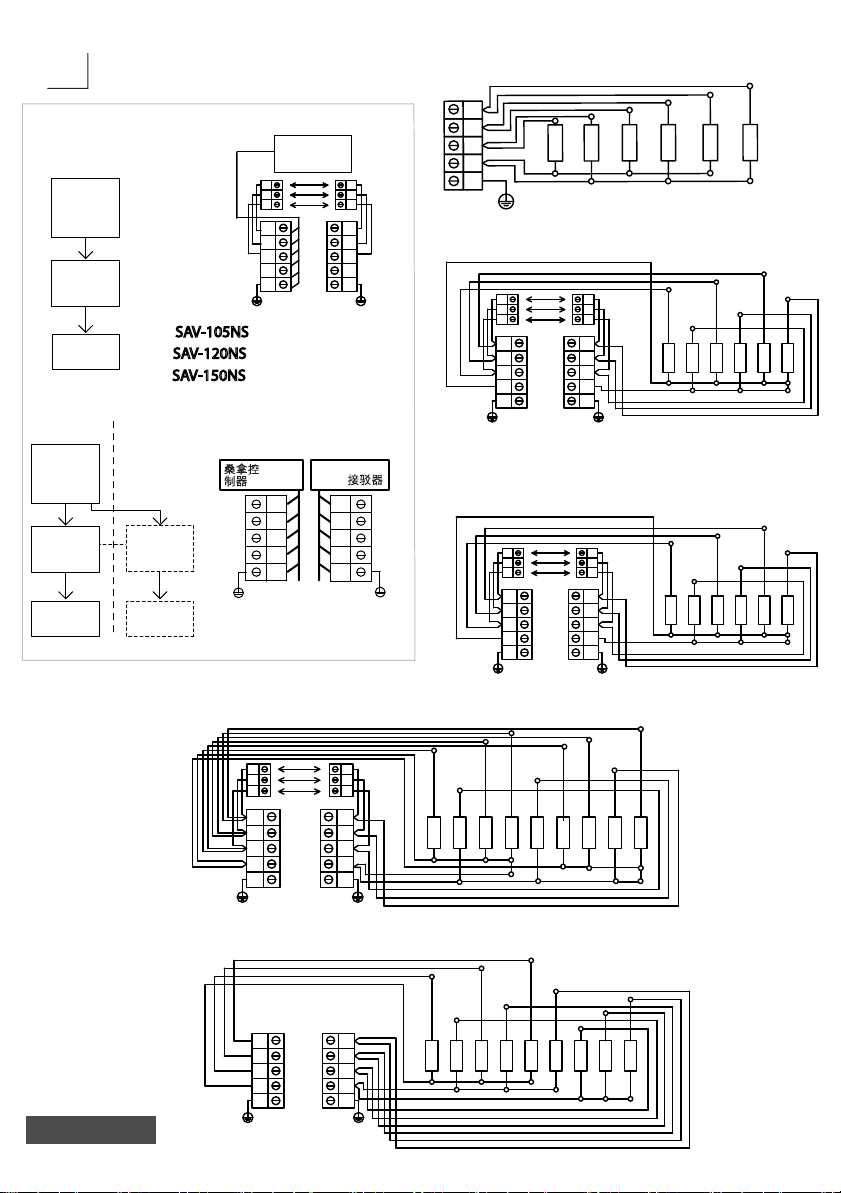

Fig. 4 Kytkentäkaavio

Electrical Diagram

HEATING SYSTEM

Control Unit / Contactor Unit Connection

TERMINAL 1 TERMINAL 2

Using Contactor Unit

Control

Unit Contactor

Unit

SAUNA

CONTROL

UNIT

CONTACTOR

UNIT

TERMINAL1 TERMINAL2

POWER

DISTRUBUTION

400V 3N~

50/60Hz

Control

Unit

SAUNA

CONTROL

UNIT

POWER

DISTRUBUTION

400V 3N~

50/60Hz

TERMINAL1

SAV-105NS

SAV-120NS

SAV-150NS

HEATING SYSTEM

4.5 kW

6 kW

9 kW

6 kW

SAV-180NS

18,0 kW

400V 3N~

50/60 Hz

SAV-150NS

15,0 kW

400V 3N~

50/60 Hz

9,0 kW 6,0 kW

TERMINAL 1 TERMINAL 2

1.5KW H1

2.0KW H2

1.5KW H1

1.5KW H4

2.0KW H1

1.5KW H6

1.5KW H7

2.0KW H8

1.5KW H9

6 kW 12 kW

TERMINAL 1 TERMINAL 2

2.0KW H2

2.0KW H4

2.0KW H6

2.0KW H7

2.0KW H8

2.0KW H9

2.0KW H5

2.0KW H3

2.0KW H1

TERMINAL 1 TERMINAL 2

SAUNA

CONTROL UNIT

CONTROL

UNIT

CONTACTOR

UNIT

18,0-24,0kW 6,0 kW

TERMINAL 1 4,5 kW

TERMINAL 2

2.0KW H1

2.0KW H3

1.5KW H4

1.5KW H6

1.5 H2KW

2.0KW H5

10,5 kW

400V 3N~

50/60 Hz

SAV-105NS

6,0 kW 6,0 kW

TERMINAL 1 TERMINAL 2

2.0KW H1

2.0KW H3

2.0KW H4

2.0KW H6

2.0KW H2

2.0KW H5

12,0 kW

400V 3N~

50/60 Hz

SAV-120NS

TERMINAL 1

1.5KW H1

1.5KW H2

1.5KW H3

1.5KW H4

1.5KW H5

1.5KW H6

9,0 kW

400V 3N~

50/60 Hz

SAV-90NS

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Sawo Heizung Handbücher

Sawo

Sawo NORDEX NR-45Ni2 Bedienungsanleitung

Sawo

Sawo Nimbus Bedienungsanleitung

Sawo

Sawo SCANDIA SCA-45NB Bedienungsanleitung

Sawo

Sawo MX-30NB Bedienungsanleitung

Sawo

Sawo TH2-30NS-CNR Bedienungsanleitung

Sawo

Sawo CIRRUS HEATER Bedienungsanleitung

Sawo

Sawo SCANDIA SCA-45NB Bedienungsanleitung

Sawo

Sawo PNX3-45Ni2 Bedienungsanleitung

Sawo

Sawo ORION Series Bedienungsanleitung

Sawo

Sawo SCANDIA SCA-45NB Bedienungsanleitung

Sawo

Sawo TAURUS Series Bedienungsanleitung

Sawo

Sawo DRFT3-35NS-CNR Bedienungsanleitung

Sawo

Sawo HELIUS HES-45NS Bedienungsanleitung

Sawo

Sawo SAVONIA COMBI SAVC-90NS Bedienungsanleitung

Sawo

Sawo SCANDIA SCA-45NB Bedienungsanleitung

Sawo

Sawo Star-105NS Bedienungsanleitung

Sawo

Sawo TH6-80Ni Bedienungsanleitung

Sawo

Sawo CUMULUS CML-45NB Bedienungsanleitung

Sawo

Sawo Nordex Trendline Series Bedienungsanleitung

Sawo

Sawo ARIES ARI3-45Ni2-WL Bedienungsanleitung

Sawo

Sawo ARIES ARI3-75NB-CNR-P Bedienungsanleitung

Sawo

Sawo TH3-35Ni2-WL Bedienungsanleitung

Sawo

Sawo SCANDIA COMBI SCAC-60NSF Montageanleitung

Sawo

Sawo TH2-30Ni2 Bedienungsanleitung

Beliebte Heizung Handbücher anderer Marken

oventrop

oventrop Regucor Series Bedienungsanleitung

Blaze King

Blaze King CLARITY CL2118.IPI.1 Bedienungsanleitung

ELMEKO

ELMEKO ML 150 Bedienungsanleitung

BN Thermic

BN Thermic 830T Bedienungsanleitung

KING

KING K Series Leitfaden

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Kurzanleitung

Well Straler

Well Straler RC-16B Bedienungsanleitung

EUROM

EUROM 333299 Bedienungsanleitung

Heylo

Heylo K 170 Bedienungsanleitung

Eterna

Eterna TR70W Bedienungsanleitung

Clarke

Clarke GRH15 Bedienungsanleitung

IRSAP

IRSAP The Radiator Company Ovali Bedienungsanleitung

Empire Heating Systems

Empire Heating Systems WCC65 Bedienungsanleitung

Wetekom

Wetekom 92 86 43 Bedienungsanleitung

Desa

Desa SPC170-F Bedienungsanleitung

Watlow

Watlow Watrod Electric Tubular Heaters Bedienungsanleitung

Haverland

Haverland ECO-DRY GPS Series Stücklistenhandbuch

Stelpro

Stelpro ASILVC2060 Series Bedienungsanleitung
