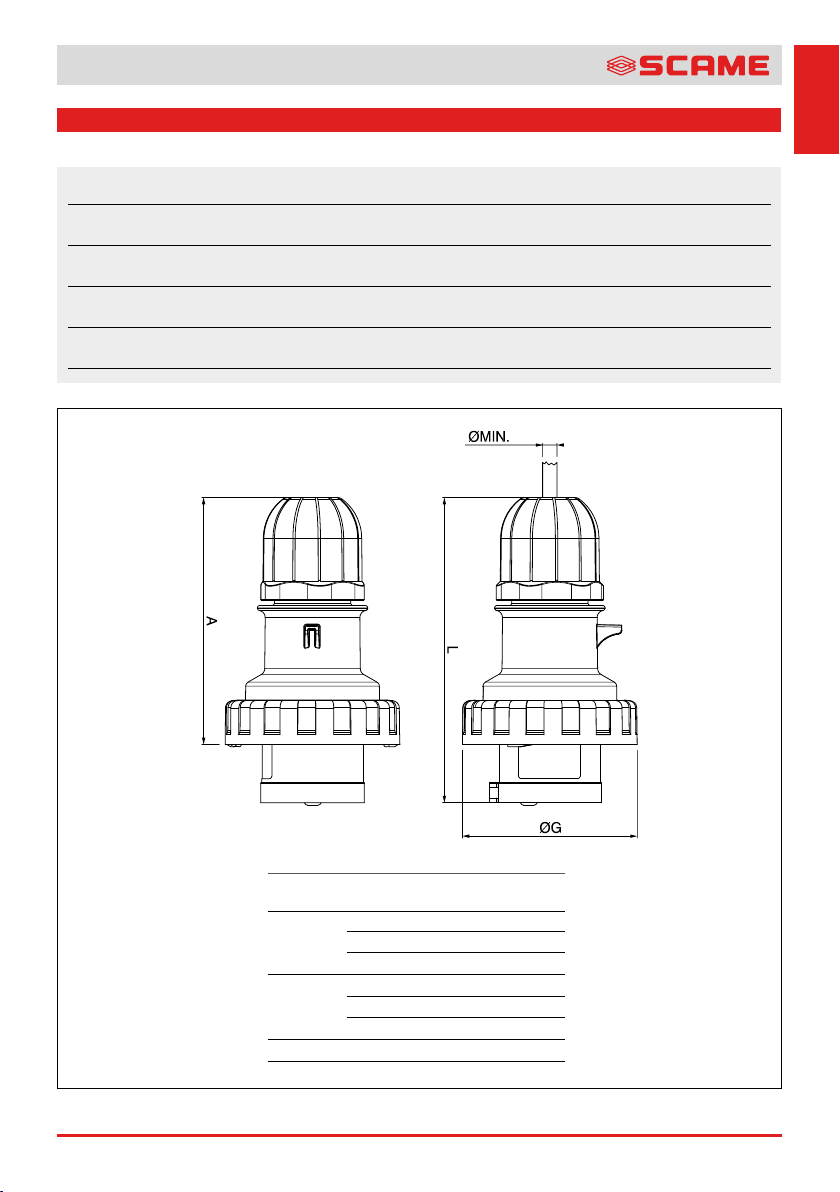

OPTIMA-EX
MP36517 ZP90755-76
4. INSTALLAZIONE
L’installazione deve essere eseguita da personale esperto e adeguatamente addestrato in accordo con le leggi
applicabili. Devono essere seguite le norme impiantistiche per ambienti classificati contro il rischio di esplosione per
presenza di polveri combustibili (ad esempio: EN 60079-14, oppure altre norme/standard nazionali). Osservare le norme di
comportamento generalmente accettate nell’ambito dell’installazione di materiale elettrico, le regole anti-infortunistiche
nazionali e le istruzioni di sicurezza contenute in questo manuale ogni volta che si opera sull’unità. Non aprire la spina quando
in tensione oppure inserita nella presa.
4.1 ISTRUZIONI D’USO SICURO
Il grado di protezione IP della spina mobile deve essere mantenuto attraverso il completo rispetto delle norme di installazione.
Conservare la spina mobile in magazzino all’interno del suo imballo originale, in modo da proteggerla da ingresso di polvere o
umidità: la spina deve essere tolta dall’imballo solo prima dell’installazione.
La spina mobile deve essere installata integra e priva di qualsiasi danno.
Istruzioni da seguire per l’installazione corretta della spina mobile:
1) Leggere le istruzioni di installazione, uso e manutenzione relative alla spina mobile.
2) Togliere la spina mobile dall’imballo verificando che non abbia subito danni durante il trasporto.
3) Verificare che tutti i componenti siano puliti e privi di difetti.
4) Togliere l’impugnatura dal corpo spina.
5) Infilare i cavi nell’apparato (impugnatura).
6) Procedere al cablaggio.
Prima di chiudere l’impugnatura della spina mobile:
7) Verificare che tutti i materiali estranei siano stati rimossi dall’interno della spina mobile: non lasciate queste istruzioni all’interno.
8) Verificare che le guarnizioni siano integre ed installate correttamente.
9) Chiudere l’impugnatura serrando opportunamente le viti o il dispositivo di accoppiamento snap-on al fine di garantire il grado IP.
10) Chiudere il pressacavo-fermacavo serrandolo opportunamente al fine di garantire il grado IP.
11) Serrare opportunamente la vite del pressacavo-fermacavo (dove previste) al fine di prevenire uno svitamento accidentale dello stesso.
12) Conservate in luogo sicuro queste istruzioni per una consultazione futura.
4.2 ENTRATA CAVI
Infilare i cavi nella spina mobile predisponendo i singoli conduttori di lunghezza opportuna.
ATTENZIONE: la zona ingresso cavo può raggiungere temperature di 85°C per prodotti 32A – utilizzare cavi idonei.
ATTENZIONE: la zona ingresso cavo può raggiungere temperature di 90°C per prodotti 63A – utilizzare cavi idonei.
Vedi Tabella Dati tecnici, capacità di connessione dei morsetti e coppie di serraggio.

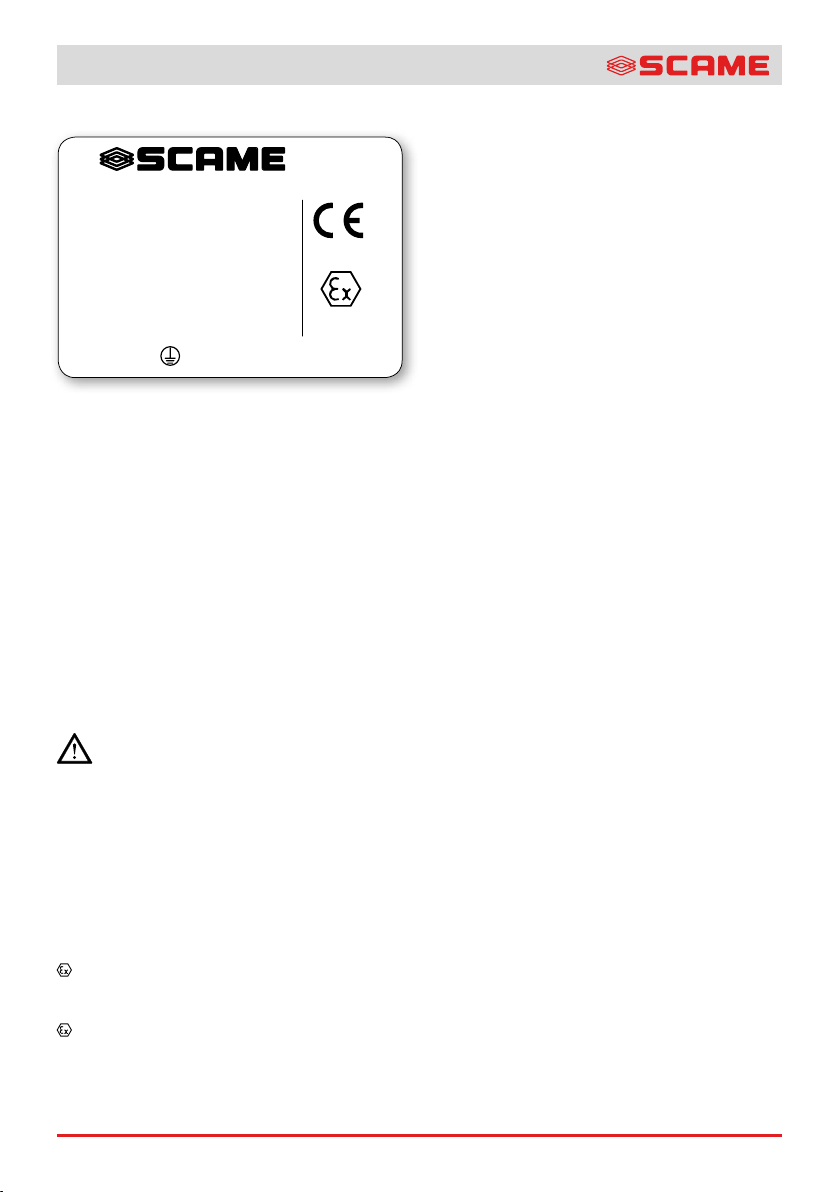

Le seguente frase di avvertimento è poste, con etichetta aggiuntiva, oppure laserata sull’involucro della spina:
AVVERTIMENTO - 63A : L’ingresso cavi può raggiungere una temperatura di 90°C.
AVVERTIMENTO - 32A : L’ingresso cavi può raggiungere una temperatura di 85°C.
4.3 CABLAGGIO DEI MORSETTI
I cablaggi devono essere eseguiti a regola d’arte.
Usare solo attrezzatura di dimensione corretta per eseguire il cablaggio.
Ciascun morsetto può ospitare un solo conduttore.
I cavi elettrici devono avere un isolamento adeguato alla tensione.
I morsetti non utilizzati devono essere serrati completamente.
5. USO, MANUTENZIONE E RIPARAZIONE
Ispezione e manutenzione di queste spine mobili interbloccate devono essere eseguite da personale adeguatamente
addestrato in accordo con la regola dell’arte secondo le norme impiantistiche e di manutenzione per ambienti classificati
contro il rischio di esplosione per presenza di polveri combustibili (ad esempio: EN 60079-14, EN 60079-17, oppure altre norme/
standard nazionali). Durante la manutenzione periodica verificare sempre i componenti da cui dipende il grado di protezione. La
riparazione può essere eseguita solo da SCAME.
