SICK Prime KTX-WS91142242 Series Bedienungsanleitung

产品数据页

KTX-WS91142242ZZZZ

KTX Prime

色标传感器

KTX-WS91142242ZZZZ | KTX Prime

色标传感器

图片可能存在偏差

订购信息

类型订货号

KTX-WS91142242ZZZZ 1078166

其他设备规格和配件 www.sick.com/KTX_Prime

详细技术参数

产品特点

特殊应用标准

机器型号标准

尺寸(宽x 高x 深) 30mmx 53mmx 78.5mm

感应距离 ≤ 13mm

感应距离公差 ±5mm

外壳形状大

光源 LED, RGB1)

轴长 470nm, 525nm, 625nm

光线出口短的设备面

光点尺寸 0.9mmx 3.8mm

光点位置长度方向2)

接收信号的滤波无

示教功能程序单点示教，2 点示教，动态示教，自动模式

开关功能明/暗切换

延迟时间可设置

特殊特征 -

交货状态 2个示教触点

预设值无

设置按键锁标准

1)平均使用寿命：100,000小时，TU= +25 °C.

2)根据设备长的一面.

2 色标传感器 | SICK 产品数据页 | 2023-10-31 13:06:56

如有更改，恕不另行通知！

KTX-WS91142242ZZZZ | KTX Prime

色标传感器

机械/电子参数

供电电压 10.8VDC... 28.8VDC1)

残余纹波 ≤5Vss2)

电流消耗 <100mA3)

开关频率 50kHz4)5)

响应时间 10µs6)7)

抖动 5µs8)

开关量输出 PNP, NPN

开关量输出（电压） PNP：HIGH= UV - 3V / LOW= 0V

NPN：HIGH= UV / LOW ≤ 3V

输出电流 Imax. 100mA9)

存储时间（ET） 25ms，非易失性存储

连接类型插头，M12，4 针

防护等级 III

保护电路 UV 接口，带反极性保护

具有短路保护的输出端 Q

抑制干扰脉冲

外壳防护等级 IP67

重量 94g

外壳材料塑料, VISTAL®

材料、光学元件塑料, COP

1)临界值：DC 12V (–10%)... DC 24V (+20%)。在具备短路保护的电路中运行时，最大 8A.

2)不得超过或低于 UV公差.

3)无负荷.

4)亮暗对比度为 1:1 时.

5)1-point teach-in (color mode): 16kHz.

6)信号传输时间（电阻负载时）.

7)单点示教（色彩模式）：30 µs.

8)单点示教（色彩模式）：15 µs.

9)所有输出端的总电流.

环境参数

运行环境温度 –20°C... +60°C

仓库环境温度 –25°C... +75°C

冲击负荷符合 IEC60068-2-27 标准 (30g/11ms)

UL 文件编号 E181493

分类

eCl@ss 5.0 27270906

eCl@ss 5.1.4 27270906

eCl@ss 6.0 27270906

eCl@ss 6.2 27270906

eCl@ss 7.0 27270906

eCl@ss 8.0 27270906

eCl@ss 8.1 27270906

2023-10-31 13:06:56 | 产品数据页

如有更改，恕不另行通知！

色标传感器 | SICK 3

KTX-WS91142242ZZZZ | KTX Prime

色标传感器

eCl@ss 9.0 27270906

eCl@ss 10.0 27270906

eCl@ss 11.0 27270906

eCl@ss 12.0 27270906

ETIM 5.0 EC001820

ETIM 6.0 EC001820

ETIM 7.0 EC001820

ETIM 8.0 EC001820

UNSPSC 16.0901 39121528

尺寸图 (尺寸单位：mm)

28 (1.1)

21 (0.83)

30.4 (1.2)

30 (1.18)

72 (2.83)

40 (1.57)

53 (2.09)

28 (1.1)

68 (2.68)

78.5 (3.09)13.6 (0.54)

15 (0.59)

①光轴

②安装螺纹 M5

③插头 M12，交付状态

④插头 M12，右侧末端挡块

⑤插头 M12，左侧末端挡块

⑥显示与设置元件

4 色标传感器 | SICK 产品数据页 | 2023-10-31 13:06:56

如有更改，恕不另行通知！

KTX-WS91142242ZZZZ | KTX Prime

色标传感器

可调性

显示与设置元件

THR

ESC

PRO

TCH

PWR

1 2 1

①LED 状态指示灯

②显示屏

③导航按钮

接线图

Cd-086

+ (L+)

QNPN

- (M)

QPNP

操作方式

KTS/KTX Prime - 设置开关阈值（2 点示教）

When setting the contrasts to be

detected, “1st” flashes.

Press set button.

When setting the contrasts to be

detected, “2nd” flashes. Press set button.

The Quality of Teach is displayed.

Suitable for manual positioning of the object to be detected, e.g. marks and background.

1. Position mark 2. Position background

2023-10-31 13:06:56 | 产品数据页

如有更改，恕不另行通知！

色标传感器 | SICK 5

KTX-WS91142242ZZZZ | KTX Prime

色标传感器

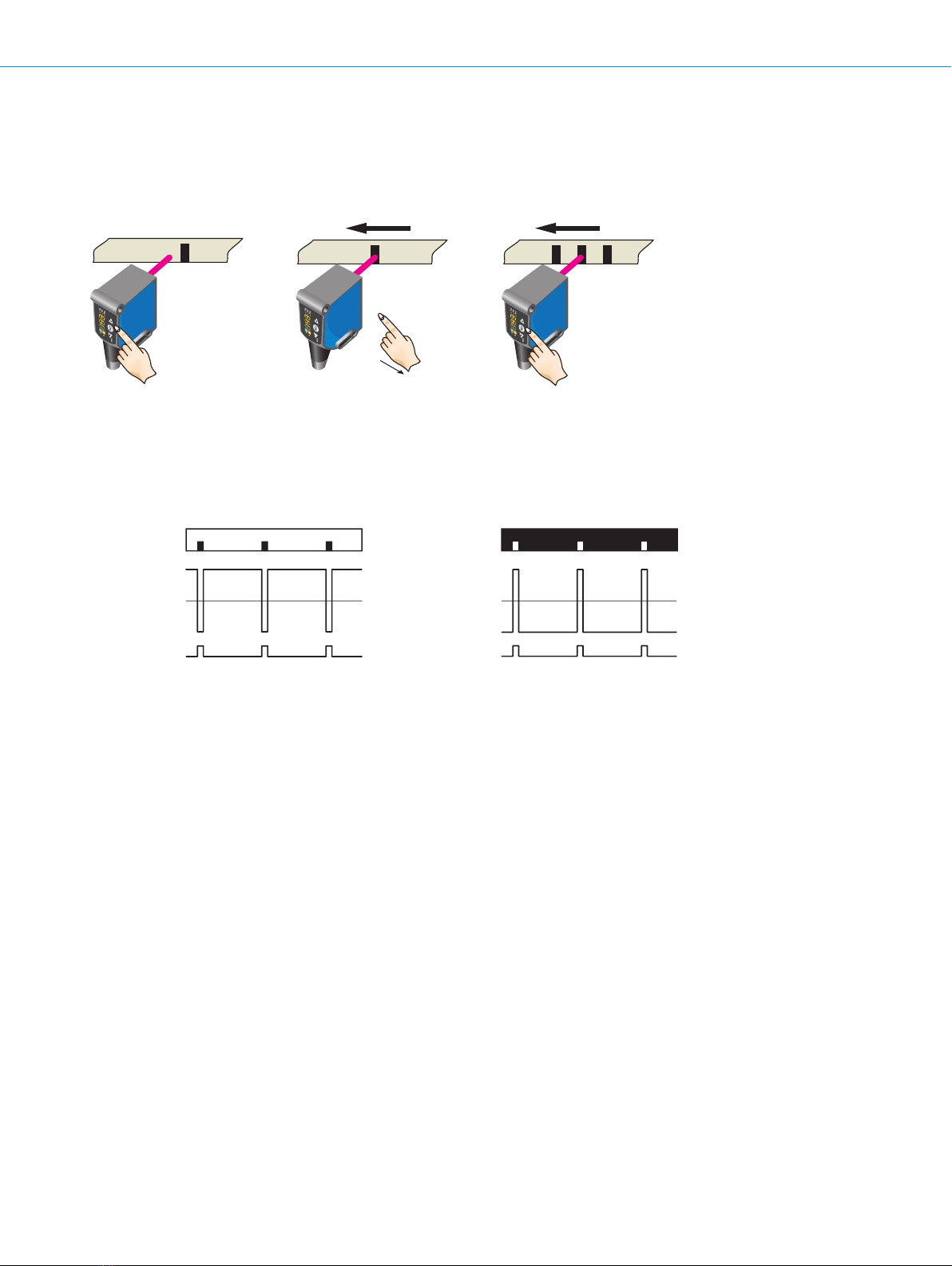

KTS/KTX Prime - 设置开关阈值（动态示教功能）

Switching characteristics

The optimum emitted light is selected automatically (at RGB variants).

Static teach-in: light/dark setting is defined using teach-in sequence.

Dynamic teach-in: switching output active on mark, if background is longer in the field of view during the teach-in.

The switching threshold is set in the center between the background and the mark.

Keylock (activation and deactivation): Press and hold the “+” pushbutton > 10 s.

The Q-LED (yellow) flashes and the “Err” error message appears on the display.

Internal signal

received

Internal signal

received

Dark switching Light switching

Output Q Output Q

Switching

threshold

Switching

threshold

Example

Press the Set pushbutton

to start the teach-in process.

1. Position background

The display lights up during repeat

length detection ( - - - ).

2. Move at least the mark

and background using

the light spot

Press the Set pushbutton to end

the teach-in process.

The Quality of Teach is displayed.

Suitable for teaching in moving objects.

6 色标传感器 | SICK 产品数据页 | 2023-10-31 13:06:56

如有更改，恕不另行通知！

KTX-WS91142242ZZZZ | KTX Prime

色标传感器

感应距离

扫描范围 13mm，横向/纵向光点位置

100

110

Sensitivity in %

(0.79)

(0.63)

(0.47)

(0.31)

(0.16)

Distance in mm (inch)

推荐配件

其他设备规格和配件 www.sick.com/KTX_Prime

简述类型订货号

通用夹持系统

G 板，用于通用夹持支架, 钢制、镀锌, 万象夹持支架 (2022726)，固定材料 BEF-KHS-G01 2022464

安装杆，直、200mm，钢质, 钢制、镀锌, 无固定材料 BEF-MS12G-A 4056054

安装杆，L 形、150mmx 150mm，钢质, 钢制、镀锌, 无固定材料 BEF-MS12L-A 4056052

插头和电缆

A 头: 插头, M12, 4针, 直头

电缆: 无屏蔽

STE-1204-G 6009932

A 头: 插座, M12, 4针, 直头, A 编码

B 头: 裸线端

电缆: 传感器/激励元件电缆, PVC, 无屏蔽, 5m

YF2A14-

050VB3XLEAX

2096235

2023-10-31 13:06:56 | 产品数据页

如有更改，恕不另行通知！

色标传感器 | SICK 7

在线数据表

SICK AG | Waldkirch | Germany | www.sick.com

SICK 概览

SICK 是工业用智能传感器和传感技术解决方案的主要制造商之一。独特的产品和服务范围为安全有效地

控制流程创造良好的基础，防止发生人身事故并且避免环境污染。

我们在诸多领域拥有丰富的经验，熟知其流程和要求。这样我们就可以用智能传感器为客户提供其所需。

在欧洲、亚洲和北美洲的应用中心，我们会根据客户的需求测试并优化系统解决方案。SICK 是值得您信赖

的供应商和研发合作伙伴。

周密的服务更加完善我们的订单：SICK 全方位服务在机器整个寿命周期中提供帮助并保证安全性和生产

率。

这对我们来说就是“传感智能”。

与您全球通行：

联系人以及其它分公司所在地 -www.sick.com
