SILENTRON - ITALIA
3
RECEPTEUR RADIO MULTIFONCTION
RX 1 TOP est un récepteur avec alimentation 12V CC qui reçois par auto-apprentissage tous les codages des appareils
émetteurs SILENT TOP, et qui s’adapte au type d’émetteur utilisé. Il fonctionne comme récepteur monostable, bistable
ou mixte, selons le type de modèle d’émetteur programmé: le fonctionnement.est automatiquement definit lors de la
programmation. RX1 peut mémoriser jusqu’à 16 émetteurs différents. Trois voyants - rouge, jaune et vert permittent la
visualisation des fonctions.

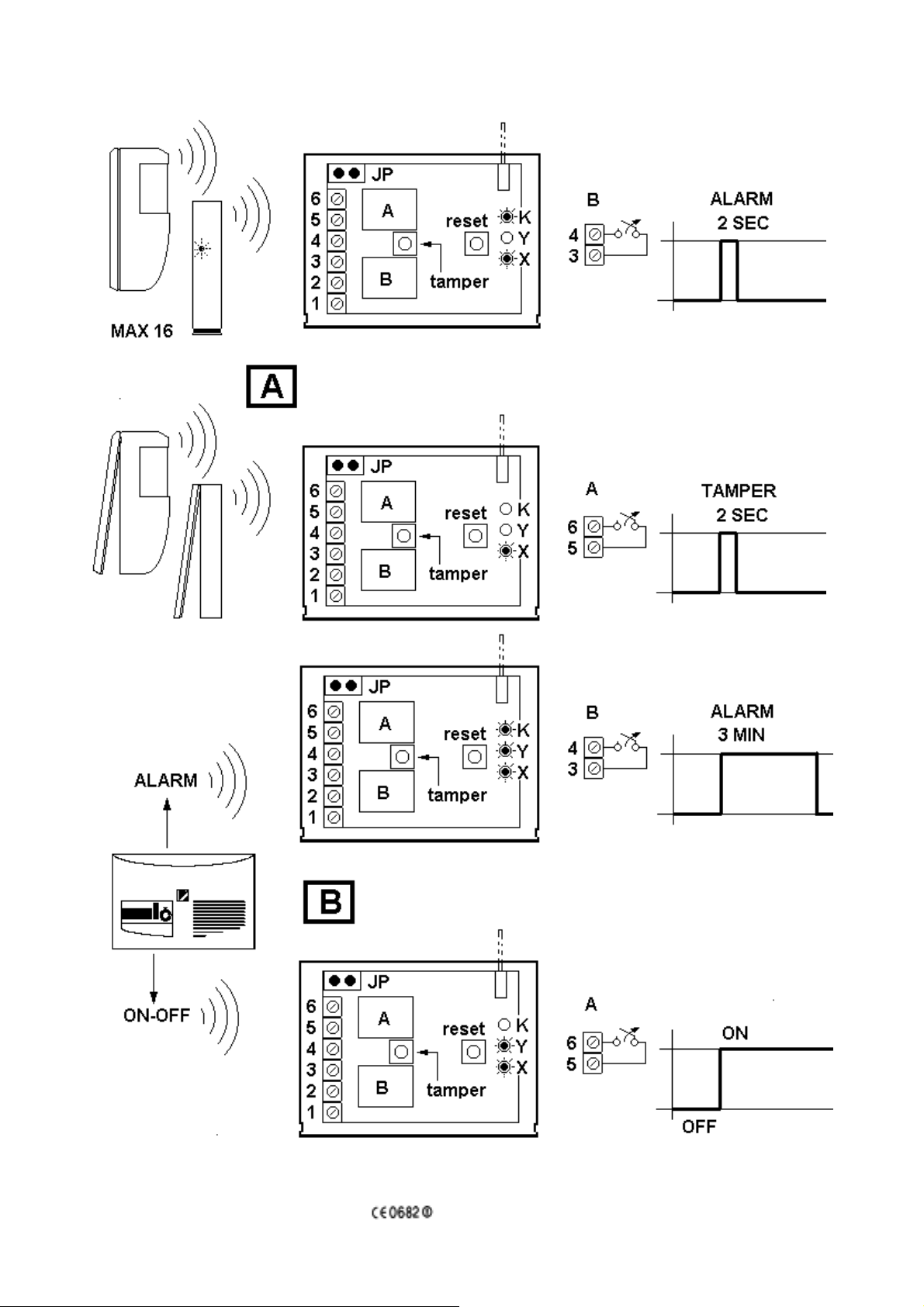

A UTILISATION EN TANT QUE RECEPTEUR D’ALARMES INTRUSION
La programmation des détecteus SENSOR et/ou PIR uniquement (16 unités au maximum) donne lieu à la fonction de
récepteur d’alarmes radio. Tous les alarmes reçues provoquent l’ouverture des relais A (tamper - sabotage) et B
(alarme) pour deux seconds chaque fois. Pour avoir la protection du boitier il faut laisser ouvert le cavalier JP.
B UTILISATION POUR RACCORDEMENT A UN TRANSMETTEUR DIGITAL (cavalier JP ouvert)
RX1 TOP peut repéter l’état d’une centrale SILENT TOP, silent WIREFREE et CELLULAR silent, si l’on programme par
la centrale même Dans ce cas il n’est pas possible de programmer d’autres émetteurs. Les voyants et les relais
fonctionnent dans la manière suivante:
•centrale en marche: voyant jaune allumé et relais A ouvert
•centrale hors service: voyant étaint et contact du relais A fermé
•centrale en alarme: voyant rouge allumé et relais B ouvert x 3 mins - lorsque l’on met hors service, l’alarme
s’arrête.(relais B fermé)
C UTILISATION EN TANT QUE TELECOMMANDE MARCHE/ARRÊT (cavalier JP fermé)
Programmé uniquemEnt avec des télécommandes , RX 1 TOP peut mette en/hors service une centrale à travers du
contact du relais B (voir dessain). Le contact du relais A s’ouvre à impulsions, 1fois lorsque le commande est “arrêt” et
3 fois s’il s’agit de “marche”.
D UTILISATION EN TANT QUE PETITE CENTRALE (cavalier JP fermé)
Programmé par detécteurs et télécommandes, RX 1 peut être mis en/hors service par les télécommandes, avec
confirmation à travers le contact du relais A (1 ou 3 impulsions) et le voyant jaune. Lorsqu’il est en marche, les
détecteurs SENSOR et P.I.R. peuvent déclancher des alarmes, qui se visualisent sur le voyant rouge, et qui s’activent
avec l’ouverture de 3 mins du contact relais B.
DONNES TECHNIQUES
ALIMENTATION: 10 - 14v CC - max.. 5mA avec relais au repos FREQUENCE: conformes aux normes
CODAGE: par autoapprentissage avec adresses de fonctions PORTEE DES CONTACTS 500mA à 14V cc
AUTOPROTECTION: bouton contre lìouverture du boitier en serie au relais A. Cela peut etre éjecter à travers le cavalier
JP
DIMENSIONS ET POIDS: 65x45x20mm - ABS blanc - poids 50g.
PROGRAMMATION DES EMETTEURS:
a) alimentez avec le bouton RESET appuyé (annulation) - si l’on laisse le voyant jaune clignote.
b) programez les émetteurs ou la centrale: le voyant jaune s’allume pendent 2 seconds pour confirmer. c) à la fin
appuyez sur RESET pour sortir de la programmation. Si l’on programme 16 émetteurs o une centrale, la sortie de la
programmation est automatique.
POUR RAJOUTER DES EMETTEURS: appuyez sur RESET - le voyant jaune clignote - programmez d’autres émetteurs
et sortir en appuyant sur RESET.
FONCTIONS SUPPLEMENTAIRES DES CONTACTS SENSOR TOP: s’ils sont programmés sur RX1 TOP avec le dip-
switch 3 sur ON le contact relais B reste ouvert jusq’à la porte relative reste ouverte. Cette fonction peut etre utilisée pour
des commandes radio generales.
PROGRAMMATION DES APPAREILS
EMETTEURS Il faut appuyer sur les touches rouge et vert au même temps pendent 2 sec.
CENTRALES Tournez la clef de la centrale en position de TEST ou au contraire ou faire une manoeuvre
M/A
DETECTEURS Mettez la batterie dans l’appareil.
EMETT. K-TOP R Il faut appuyer sur les touches rouge et vert au même temps pendent 8 sec.
(le voyant clignote - pause -clignote)
