Bedienungs- und
Montageanleitung
Achtung: Lesen Sie die Montageanweisung vor
Beginn der Installation sorgfältig durch
Sollten Sie nicht die notwendigen Erfahrungen haben,
die beschriebenen Tätigkeiten sicher auszuführen,
lassen Sie die Montage von einem Fachhändler
durchführen
1 Montage auf Ahead Steuersatz
Für Montage mittels Adapter → siehe Seite 10
1.1 Bestehende Ahead Top-Cap entfernen
Stellen Sie sicher, dass die Schrauben des Lenker-
vorbaus (Pfeile [1]) festgezogen sind
(ggf. Händlervorgaben beachten)
Bestehende Top-Cap entfernen, indem die mittlere
Schraube vollständig gelöst wird (Pfeile [2])
Bedienungsanleitung / User Manual Cycle2Charge Rev08 4/28
1.2 Kabel verlegen
Das beigelegte Versorgungskabel wird von oben durch
die Aussparungen der Kralle im Steuerrohr gefädelt.
Bei manchen Krallen sind die Aussparungen der
oberen und unteren Reihe der Kralle gegeneinander
verdreht. In diesem Falle muss das Kabel schräg
eingeführt werden.

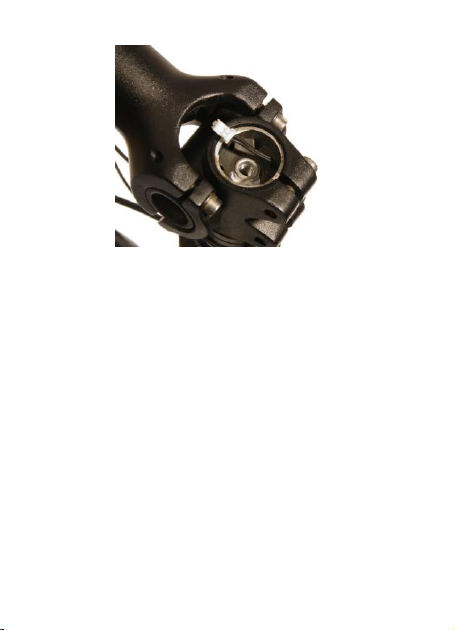

Leuchtet man mit einer Taschenlampe von unten in das
Lenkrohr wird einem diese Arbeit stark erleichtert.
Bedienungsanleitung / User Manual Cycle2Charge Rev08 5/28
Fädeln Sie das Kabel soweit ein, dass der weiße
Stecker noch gut 3cm aus dem Lenkrohr herausschaut
Verlegen Sie nun das durchgeführte Kabel parallel zu
dem Kabel für die Beleuchtung bis zum
Nabendynamo. Die entgültige Fixierung mit den
beigelegten Kabelbindern sollten Sie ganz zum
Schluss durchführen.
Nachfolgend wird der Anschluss an einen Shimano
Nabendynamo beschrieben. Sollten Sie ein anderes
Fabrikat verwenden, so gehen Sie bitte analog den
Anweisungen des Dynamoherstellers vor.
Bedienungsanleitung / User Manual Cycle2Charge Rev08 6/28
Ziehen Sie den Stecker vom Dynamo ab
Drücken Sie mit einem kleinen Schraubenzieher die
Rastnase zurück (Pfeil) und ziehen die schwarze
Kappe ab.
Ziehen Sie die Litzen der Beleuchtung aus dem
Stecker und verdrillen diese mit dem durchgefädelten
Versorgungskabel. Die Polarität spielt hierbei keine
Rolle.
Bedienungsanleitung / User Manual Cycle2Charge Rev08 7/28
Fädeln Sie die beiden verdrillten Litzen wieder in den
grauen Stecker ein und biegen die Kupferdrähte gemäß
der nachfolgenden Abbildung um. Achten Sie darauf,
dass sich die umgebogenen Litzenenden nicht
berühren.
Bedienungsanleitung / User Manual Cycle2Charge Rev08 8/28
Schieben Sie die schwarze Kappe wieder auf und
stecken den Stecker wieder auf den Dynamo
1.3 Montage Cycle2Charge
Stecken Sie den weißen Stecker in die passende
Buchse. Achten Sie darauf, dass der Stecker
vollständig einrastet, um ein Losrütteln im Betrieb zu
vermeiden.
Bedienungsanleitung / User Manual Cycle2Charge Rev08 9/28
Befestigen Sie den neuen Ladekopf mit der
mitgelieferten Inbusschraube. Achten Sie darauf, dass
Sie das Kabel nirgends eingequetscht wird.
Bevor Sie die Inbusschraube festziehen, drehen Sie
den Kopf so, dass die USB-Buche gut zugänglich ist.
Achtung: Drehen Sie den Ladekopf bei der
Ausrichtung nicht mehrfach um die eigene Achse, da
dies das Kabel beschädigen könnte.
Nach der Ausrichtung kann die Inbusschraube
festgezogen werden. Nun kann die Kappe des Laders
beliebig gedreht werden, ohne dass sich die USB-
Buchse oder das Kabel mitdrehen.
Bedienungsanleitung / User Manual Cycle2Charge Rev08 10/28
2 Montage mittels Adapter
Klappen Sie den Aluminiumadapter über den Lenker.
Hierbei sollte der offene Teil des „C“-förmigen
Adapters nach Vorne zeigen. Die breitere Fläche mit
den 3 Öffnungen zeigt nach oben.
Fädeln Sie nun das Anschlusskabel wie auf dem Foto
zu sehen durch eines der rechteckigen Öffnungen.
Über die Wahl der Öffnung (links oder rechts)
entscheiden Sie, in welche Richtung später die USB-
Buchse zeigt.
