Smeg KSEIV97X Bedienungsanleitung

LibrettoIstruzioni

InstructionManual

Manueld’Instructions

Bedienungsanleitung

Gebruiksaanwijzing

ManualdeInstrucciones

NL 42

DE 32

FR 22

GB 12

IT 2

ES 52

KSEIV97X

32DE

INHALTSVERZEICHNIS

Sehr geehrte Damen und Herren,

bitte lesen Sie die Bedienungsanleitung

aufmerksam durch, damit Sie alle

Möglichkeiten und Vorteile Ihrer neuen

Dunstabzugshaube voll nutzen können

und über lange Zeit hin gute Leistungen

erzielen.

EMPFEHLUNGENUNDHINWEISE 33

CHARAKTERISTIKEN 34

MONTAGE 36

BEDIENUNG 39

WARTUNG 40

33DE

EMPFEHLUNGEN UND HINWEISE

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte

und unsachgemäße Montage zurückzuführen sind.

• DerminimaleSicherheitsabstandzwischenKochmuldeund Haube

muss 650 mm betragen.

• Prüfen, ob die Netzspannung mit dem Wert auf dem im

HaubeninnerenangebrachtenSchildübereinstimmt.

• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische

Anlage des Wohnhauses über eine vorschriftsmäßige Erdung

verfügt.

• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen

Durchmesservon 120mm oderdarüber aufweisen.Der Rohrverlauf

muss so kurz wie möglich sein.

• Die Haube darf an keine Entlüftungsschächte angeschlossen

werden,indieVerbrennungsgase (Heizkessel,Kamineusw.)geleitet

werden.

• Werden im Raum außer der Dunstabzugshaube andere, nicht

elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss

für eine ausreichende Belüftung gesorgt werden. Sollte die Küche

diesbezüglich nicht entsprechen, ist an einer Aussenwand eine

Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten

Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.

• Unsachgemäßer Einsatz der Haube ist zu unterlassen.

• Große Flammen bei eingeschalteter Haube niemals unbedeckt

lassen.

• Die Intensivität der Flamme ist so zu regulieren, dass sie den

Topfboden nicht überragt.

• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt

werden: überhitztes Öl kann sich entzünden.

• Die Dunstabzugshaube darf von Kindern oder Personen, die

hinsichtlich der Bedienung nicht unterwiesen wurden, keinesfalls

verwendet werden.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die

Stromzufuhr zur Haube unterbrochen werden, indem der Stecker

gezogen oder der Hauptschalter abgeschaltet wird.

• Bei der Filterwartung müssen die vom Hersteller empfohlenen

Zeiträume zum Austauschen der Filter genauestens eingehalten

werden.

• ZurReinigung derHaubenflächen Wirempfehlenein feuchtesTuch

undeinmildesFlüssigreinigungsmittel.

650 mm min.

34DE

CHARAKTERISTIKEN

Platzbedarf

650 min.

680

470

290

898

565

132

433

150

350

740

940

35DE

7.1a

7.1

12h

7.1b

2.1

2.2

8b 8a

12c

12g

12f

12e

12c

14.1

Komponenten

Pos. St. Produktkomponenten

11 Haubenkörper mit Schaltern,

21 Teleskopkamin bestehend aus:

2.1 1 oberer Kaminteil

2.2 1 unterer Kaminteil

7.1 1 Teleskopgerüst komplett mit Gebläse,

bestehend aus:

7.1a 1 oberer Gerüstteil

7.1b 1 unterer Gerüstteil

8a 1 Luftleitgitter Luftaustritt rechts

8b 1 Luftleitgitter Luftaustritt links

10 1 Flansch mit Ruckstauklappe

14 1 Verlängerungsstück f. Luftaustritt

Haubenkörper, bestehend aus 2 Rohrhälften

14.1 1 Verlängerung Luftaustritt-Anschlussstück

15 1 Luftaustritt-Anschlussstück

24 1 Verbindungsdose

25 2 Rohrschellen

Pos. St. Montagekomponenten

11 4 Bügel ø 10

12c 6 Schrauben 2,9 x 6,5

12e 2 Schrauben 2,9 x 9,5

12f 4 Schrauben M6 x 10

12g 4 Schrauben M6 x 80

12h 4 Schrauben 5,2 x 70

21 1 Bohrschablone

22 4 Unterlegscheiben ø 6,4

23 4 Schraubenmuttern M6

St. Dokumentation

1 Bedienungsanleitung

36DE

MONTAGE

BohrenderDecke/TrägerplatteundMontagedesTeleskopgerüsts

BOHRENDERDECKE/TRAGERPLATTE

• Mit Hilfe eines Lots den Kochmulden-Mittelpunkt an der Decke oder Trägerplatte ermitteln und

kennzeichnen.

• DiemitgelieferteBohrschablone 21 so auf dieDecke/Trägerplattelegen, dass dieSchablonenmitte

mit dem gekennzeichneten Mittelpunkt übereinstimmt und die Schablonenseiten auf die Seiten

der Kochmulde ausrichten.

• Die Mitte der Schablonenbohrungen kennzeichnen.

• Die gekennzeichneten Punkte bohren:

• Massivbeton-Decke: je nach verwendeten Beton-Dübeln.

• Decke aus Hohlkammer-Ziegeln mit 20 mm Wandungsstärke: ø 10 mm.

• Holzbalkendecke: je nach verwendeten Holzschrauben.

• Holz-Trägerplatte: ø 7 mm.

• Durchgang für das Speisekabel: ø 10 mm.

• Luftaustritt (Abluftversion): je nach Durchmesser des Anschlussrohres für die Luftableitung.

MONTAGE DES TELESKOPGERÜSTS

Bevormit der Montage begonnen wird,Schrauben

abschrauben, um die Kamine (2.1 und 2.2) von

dem Gerüstteil zu trennen. Die beiden Gerüstteile

sindauseinanderzunehmen,indemdie 8 seitlichen

Feststellschraubengelöst werden;somiterhält man

den oberen und unteren Gerüstteil.

37DE

14.1

ø 150

Oberer Gerüstteil

• Darauf achten, dass die Öffnung für den Durchgang des Speisekabels ordnungsgemäß positioniert

ist.

• Den oberen Gerüstteil an der Decke oder Trägerplatte wie folgt fixieren:

• bei Massiv-Betondecken mit speziellen Betondübeln, die nicht mitgeliefert werden;

• bei Hohlkammer-Ziegeln mit cirka 20 mm Wandungsstärke mit 4 Dübeln 11 und 4 Schrauben

12h (5,2 x 70), die im Lieferumfang enthalten sind;

• bei Holzbalken-Decken mit 4 Holzschrauben, die nicht mitgeliefert werden;

• bei Holz-Trägerplatten mit 4 Schrauben 12g (M6 x 80), Unterlegscheiben 22 und

Schraubenmuttern 23, die im Lieferumfang enthalten sind.

Unterer Gerüstteil

• Denunteren Gerüstteilmit denzuvor entfernten8 Schraubenfixieren, wobeidie Längeentsprechend

der Montagehöhe einzustellen ist (untere Montagefläche des Haubenkörpers mindestens 710

mm von der Kochmulde entfernt).

• Bei Umluftbetrieb muss die Position auf die für den Luftrückführungs-Austrittsstutzen gewählte

Richtung abgestimmt werden.

• Wir verweisen auf die Notwendigkeit einer absolut sicheren Befestigung des Teleskopgerüsts, die

sowohl dem Eigengewicht der Haube wie auch dem seitlichen Druck, der auf das Gerät einwirken

kann, entsprechen muss. Nach erfolgter Montage ist zu prüfen, ob das Teleskopgerüst auch bei

Biegebeanspruchung stabil ist.

• Sollte die Decke am Befestigungspunkt nicht robust genug sein, muss der Installateur geeignete

Platten und Gegenplatten verwenden, die an strukturell widerstandsfähigen Teilen verankert

werden.

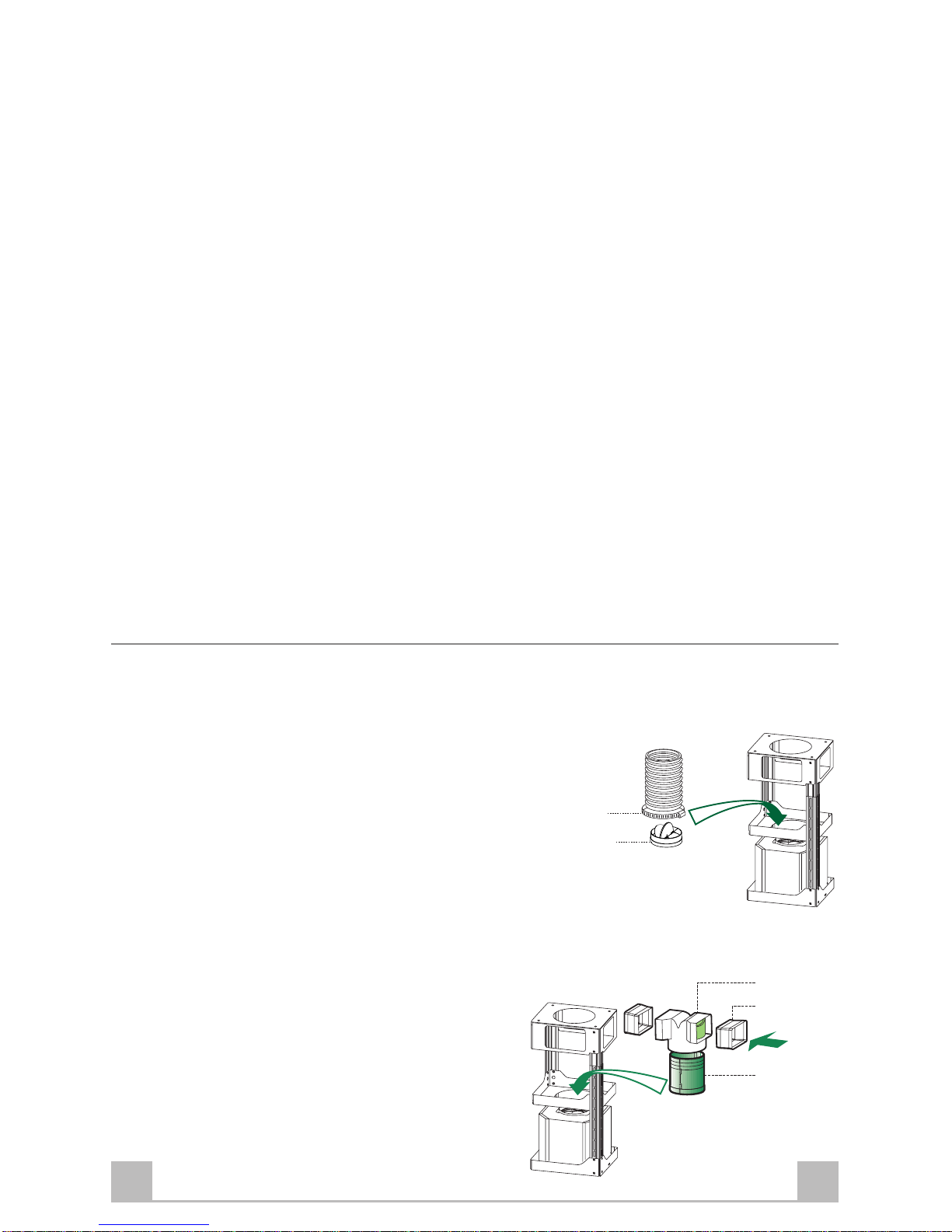

Anschlüsse

ANSCHLUSS IN ABLUFTVERSION

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (ø 150

mm) an die Außenrohrleitung angeschlossen werden.

• Den Flansch mit Ruckstauklappe 10 beim

Luftaustritt eindrücken.

• Das Rohr mit den mitgelieferten Rohrschellen 25

fixieren.

• Eventuell vorhandene Aktivkohlefilter

entnehmen.

ANSCHLUSS IN UMLUFTVERSION

• Die beiden Rohrhälften des Verlängerungs-

stücks 14 zusammenbauen.

• Dasauf diese Weiseerzielte Verlängerungsstück

14 beim Luftaustritt eindrücken.

• Den Anschluss 15 beim Verlängerungsstück 14

eindrücken

• Die Verlängerungen 14.1 beim Anschluss 15

seitlich einfügen.

38DE

KaminmontageundMontagedesHaubenkörpers

• Den oberen Kaminteil positionieren und beim

oberen Gerüstteil mit Hilfe der 2 mitgelieferten

Schrauben 12c(2,9 x 6,5) fixieren.

• Gleichermaßen den unteren Kaminteiln

positionieren und beim unteren Gerüstteil mit

Hilfe der 2 mitgelieferten Schrauben 12c (2,9 x

6,5)fixieren.

Umluftbetrieb

• Überprüfen,ob die Verlängerungen 14.1mit den

entsprechenden Kaminstutzen sowohl

horizontal wie auch vertikal übereinstimmen.

• Sollte dies nicht der Fall sein, den unteren

Kaminteil entfernen, die Verlängerungen 14.1

miteinander vertauschen oder das Hauben-

körper-Anschlussstück14beieiner dervorgege-

benen Längen (schmale Nut) abschneiden und

wiezuvorbeschrieben wieder zusammenbauen.

• Die Luftleitgitter 8a - 8b in die entsprechenden

Sitze einsetzen, wobei darauf zu achten ist, dass

dieRichtungssymbole nach obenweisen. Ferner

überprüfen,obsiekorrektbeidenVerlängerungen

14.1 eingesetzt wurden.

Vor der Montage des Haubenkörpers am

Teleskopgerüst:

• Die Fettfilter entnehmen.

• EventuellvorhandeneAktivkohle-Geruchsfilter

entnehmen.

• Dann den Haubenkörper mit Hilfe der 4

mitgeliefertenSchrauben12f(M6x10)vonunten

her am Teleskopgerüst fixieren.

ELEKTROANSCHLUSS

• BeiAnschluss derHaube an dasStromnetz muss

einzweipoligerSchalter miteinem Öffnungsweg

von mindestens 3 mm zwischengeschaltet

werden.

• Den Verbinder der Steuerungen Cmd

anschließen.

• DenVerbinder derBeleuchtungLuxanschließen.

• Den Verbinder wieder in die Verbindungsdose

24 stecken und diese mit den 2 mitgelieferten

Schrauben 12e(2,9 x 9,5) verschließen.

• Die Verbindungsdose mit den 2 beiliegenden

Schrauben 12c (2,9 x 6,5) am Haubenkörper

fixieren.

• BeiUmluftbetrieb denAktivkohle-Geruchsfilter

montieren.

• Die Fettfilter wieder montieren.

12f

8b 8a

12c

12e

Cmd

12c

Lux

39DE

BEDIENUNG

Bedienfeld

LBeleucht. Schaltet die Beleuchtung ein und aus.

S1 Led Betriebsanzeigelampe.

Blinkt 1- mal nach 100 Betriebsstunden der Haube und zeigt an, dass die

Fettfilter gewaschen werden müssen.

Blinkt 2 - mal nach 200 Betriebsstunden und zeigt an, dass die Fettfilter

gewaschen bzw. - wo vorhanden -die Aktivkohle-Geruchsfilter ausgetauscht

werden müssen

S2 Led Led Intensivstufe.

MMotor SchaltetdenGebläsemotor mit minimaler Geschwindigkeit ein oder aus.Diese

Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer

Kochdunstentwicklung geeignet.

Wenn dieHaube imBetriebsmodus ELC (ElektronikfunktionComfort) arbeitet,

kann mit der Taste nicht nur der Gebläsemotor eingeschaltet, sondern die

Funktion auch deaktiviert werden.

V1 Geschw. Verringert die Betriebsgeschwindigkeit.

Drückt man die Taste bei ausgeschaltetem Motor, wird der Betriebsmodus

ELC (Elektronikfunktion Comfort) für einen kontinuierlichen und

geräuscharmenLuftaustausch aktiviert.Gedrückt halten,bisdie Led S1langsam

blinkt.

V2 Geschw. Erhöht die Betriebsgeschwindigkeit.

V3 Intensiv- Höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über

stufe längere Zeit hin. Schaltet sich automatisch 10 Minuten nach Inbetriebnahme

ab. Kann manuell durch Tastendruck abgeschaltet werden.

REmpfängerauge Handsender als zubehör.

für

fernbedienung

40DE

WARTUNG

Fettfilter

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

Rücksetzen der Sättigungsanzeige

• Licht und Gebläsemotor abschalten.

• Mindestens 3 Sekunden lang die Taste V2

drükken,bis dieLedszur Bestätigungzu blinken

beginnen.

Filterreinigung

• Die Filter sind dann zu reinigen, wenn die Led

S1 zu blinken beginnt bzw. zumindest nach 2-

monatigemBetrieboder beistarkemEinsatz auch

häufiger.

• DieFilternacheinander aushaken, indem sie auf

die Rückseite der Gruppe geschoben und

gleichzeitignachuntengezogen werden.

• Die Filter reinigen (darauf achten, sie nicht zu

verbiegen) und vor der Remontage trocknen

lassen.

• Bei der Remontage ist darauf zu achten, dass

sich der Griff auf der sichtbaren Außenseite

befindet.

Andere Handbücher für KSEIV97X

Inhaltsverzeichnis

Andere Smeg Dunstabzugshaube Handbücher

Smeg

Smeg PASC5801FPX Bedienungsanleitung

Smeg

Smeg KV26P Bedienungsanleitung

Smeg

Smeg KSEG550X Technisches Handbuch

Smeg

Smeg KICTIS90BL Bedienungsanleitung

Smeg

Smeg KSEV905X Technisches Handbuch

Smeg

Smeg KSEG90X-1 Bedienungsanleitung

Smeg

Smeg Victoria Aesthetic KTR90XE Bedienungsanleitung

Smeg

Smeg Dolce&Gabbana Divina Cucina Bedienungsanleitung

Smeg

Smeg IS505 Bedienungsanleitung

Smeg

Smeg SHB900SS Bedienungsanleitung

Smeg

Smeg KSET610X Bedienungsanleitung

Smeg

Smeg HOBD682D1 Bedienungsanleitung

Smeg

Smeg SA550-1X60 Bedienungsanleitung

Smeg

Smeg KSMD910X1 Technisches Handbuch

Smeg

Smeg IS7599 Bedienungsanleitung

Smeg

Smeg KCVR9NE Bedienungsanleitung

Smeg

Smeg SHU670X Bedienungsanleitung

Smeg

Smeg K2 Bedienungsanleitung

Smeg

Smeg HOBD482D Bedienungsanleitung

Smeg

Smeg KSG52E Technisches Handbuch

Smeg

Smeg KSEV96X Bedienungsanleitung

Smeg

Smeg KIT1A3-6 Bedienungsanleitung

Smeg

Smeg KSET900 Technisches Handbuch

Smeg

Smeg LIFTB900 Bedienungsanleitung

Beliebte Dunstabzugshaube Handbücher anderer Marken

emmeti

emmeti RECUPA MED A-140 Leitfaden

Nibe

Nibe F135 Bedienungsanleitung

Kuppersberg

Kuppersberg INTRO 60 Montage- und Wartungsanleitung

Zephyr

Zephyr Spruce AK9834BS Installationsanleitung

Hisense

Hisense MH6INBG Bedienungsanleitung

Miele

Miele DA 1255 Bedienungsanleitung

Broan

Broan 46000 Bedienungsanleitung

GE Profile PV977 Originalbetriebsanleitung

FALMEC

FALMEC FFRIA24W5FS Bedienungsanleitung

Whirlpool

Whirlpool RH2600XL-1 SERIES Bedienungsanleitung

Küppersbusch

Küppersbusch DX ISLA Bedienungsanleitung

ETNA

ETNA AV360RVS Bedienungsanleitung

JUNO

JUNO JDF603E6 Bedienungsanleitung

Miele

Miele DA 6708 D Bedienungsanleitung

Tricity Bendix

Tricity Bendix LE 150 Handbuch

AEG

AEG X68163BV1 Bedienungsanleitung

AEG

AEG 125 D Bedienungsanleitung

Nibe

Nibe S Series Benutzerhandbuch
