SOMFY Universal Setting Cable Kit Bedienungsanleitung

Ref. 5064640C

Universal

Setting Cable

Kit

Notice d’installation

Guida all’installazione

Návod k použití

Installation guide

Gebrauchsanleitung

ITCZ EN

DE FR

somfy.com

DE - Inhalt

1 Allgemein..........................................6

1.1 Allgemeine Sicherheitshinweise ........6

2 Bedien- und Anzeigeelemente........6

3 Anschluss eines Antriebes...............7

4 Kit......................................................7

5 Adressen ..........................................7

EN - Contents

1 General .............................................8

1.1 General safety precautions................8

2 Control and display elements.........8

3 Connecting a motor.........................9

4 Kit......................................................9

5 Adress...............................................9

CZ - Obsah

1 Úvod................................................12

1.1 Všeobecné bezpečnostní pokyny ...12

2 Ovládací a indikační prvky ...........12

3 Připojení pohonu ..........................13

4 Obsah soupravy.............................13

5 Kontakt ...........................................13

IT - Indice

1 Generale .........................................10

1.1 Avvertenze generali.........................10

2 Descrizione del prodotto...............10

3 Connessione al motore.................11

4 Kit....................................................11

5 Indirizzi ...........................................11

FR - Sommaire

1 Généralités .......................................4

1.1 Consignes générales de sécurité ......4

2 Utilisation et voyants de

fonctionnement................................4

3 Branchement d’un moteur...............5

4 Kit......................................................5

5 Adresse.............................................5

Sommaire / Inhalt / Contents / Indice / Obsah

1 Généralités

Cet outil de réglage doit être utilisé pour ajuster et tester les produits porteurs équipés d’un moteur SOMFY

230V AC. Il est compatible avec les moteurs radio et WT (câble).

Ref.: 9 015 971

2 Utilisation et voyants de fonctionnement

Tension d’alimentation: 230V AC 50 Hz Conditions d’utilisation: au sec

Tension de sortie: 230V AC 50 Hz Conforme à la norme: EN 61439-1

Courant: max. 4 A Dimensions (Lx H xP): 7 x 3 x 14 cm

Classe de protection: II, avec la connexion à la terre Poids: 567 g (câble inclus)

Protection: IP 40 Degré de pollution: 1

Température d’utilisation: - 10° C à + 50° C Environnement: B

Les touches ▲et ▲▼ ne doivent absolument pas être utilisées dans le cas des mo-

teurs suivant: LS, LT, LT PA, Orienta, J4 1TN/2TN/HTM. Risque d’endommager le moteur!

Voyant jaune allumé: l’outil est

connecté au secteur. Voyant rouge allumé : Alimentation d’un

moteur RTS/io, touche ▲activée.

Touche réservée au moteur RTS/

io; Alimentation permanente

(borne ▲) pour un moteur RTS/io.

Touche réservée aux moteurs à

cage électronique (WT). Permet

d’entrer ou de sortir du mode

réglage. Les deux phases du

moteur (montée et descente) sont

alimentées en même temps. Se

référer à la notice de montage et

d’utilisation d’un moteur WT. Cette

touche n’a aucune fonction dans

le cas d’un moteur radio (RTS/io).

Touche montée / descente du produit

porteur. Aucune fonction dans le cas

d’un produit RTS/io.

1.1 Consignes générales de sécurité

Vérifier le bon état de l’ outil de réglage avant toute utilisation!

Ne pas l’utiliser en cas de dommage.

Le Neutre peut être relié à la Phase lorsque la prise est connectée au réseau.

Bien débrancher la prise du réseau avant de câbler ou de décâbler un moteur!

Vérifier le bon état de l’ outil de réglage avant toute utilisation! Ne pas l’utiliser en cas de dommage.

Ne brancher qu’un seul moteur à la fois par outil de réglage (exception faite des moteurs

à cages électroniques WT).





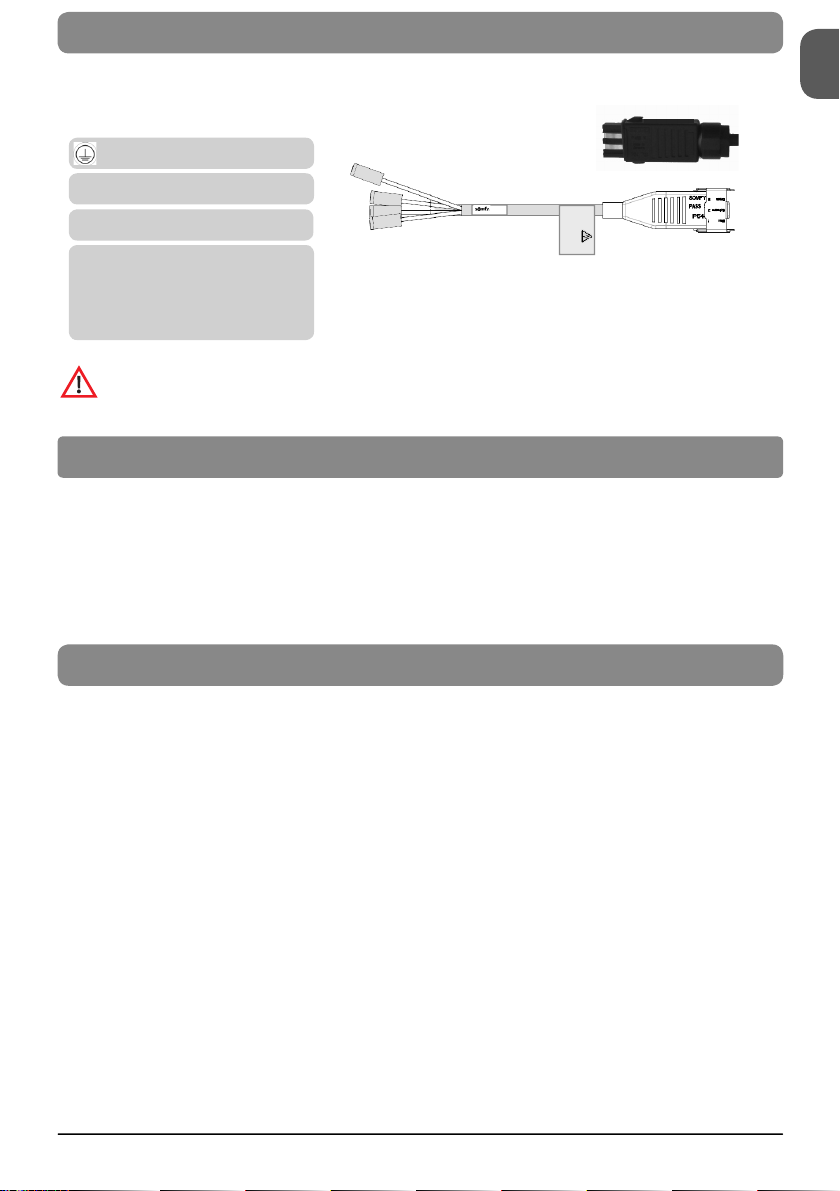

3 Branchement d’un moteur

Une mauvaise installation peut conduire à de graves blessures. Une déclaration de conformité est mise à

disposition à l‘adresse internet www.somfy.com/ce („Universal Setting Cable Plug“ & „Adaptercable PASS S“).

Sous réserve de modifications techniques.

5 Adresse

Somfy SAS

50 avenue du Nouveau Monde

74300 Cluses

Tel. +33 (0) 4 50 96 70 00

Fax +33 (0) 4 50 98 84 96

e-mail: service.conso@somfy.com

L’outil de réglage ne doit pas être employé pour une utilisation prolongée d’un produit porteur

et doit être démonté après réglages du moteur!

Terre vert/jaune

NNeutre bleu

▲Montée noir

▼Descente marron

Cette borne ne doit pas

être connectée pour un

moteur radio (RTS/io)!!

Brancher le moteur directement avec la prise Hirschmann ou bien à l‘aide de

l‘adaptateur (réf. 9 015 951) inclus dans le kit..





4 Kit

Le kit 9 015 971 (F) / 9 016 772 (CH) comprend:

1 outil de réglage USC - 9 015 577 (F) / 9 015 951 (CH)

1 adaptateur PASS S - 9 015 951

1 notice d‘utilisation - 5 064 640

1 Allgemein

Dieses Montagekabel dient zum Einstellen und Testen Ihrer mit Somfy 230V AC-Antrieben ausgerüsteten

Behänge. Es ist geeignet für Funkantriebe und für WT-Antriebe (Kabel).

Artikel-Nummer Kit: 9 015 971 (DE + A)

9 016 772 (CH)

1.1 Allgemeine Sicherheitshinweise

Das Montagekabel darf nur von einer Elektrofachkraft nach DIN VDE 1000-10 verwendet

werden.

Prüfen Sie das Montagekabel vor jedem Einsatz auf Beschädigungen!

Schadhafte Montagekabel dürfen nicht verwendet werden.

Neutralleiter kann Spannung führen (keine 2-polige Trennung), wenn der

Netzstecker eingesteckt ist.

Vor An- und Abklemmen des Antriebes Netzstecker ziehen!

Bitte beachten Sie die Gebrauchsanleitung des jeweiligen Antriebes!

Es darf immer nur 1 Antrieb an das Montagekabel angeschlossen werden.

(Ausnahme elektronische WT-Antriebe)

2 Bedien- und Anzeigeelemente

Spannungsversorgung: 230V AC 50 Hz Umgebungsbedingung: Trockene Räume

Ausgangsspannung: 230V AC 50 Hz Norm: EN 61439-1

Ausgangsstrom: max. 4 A Abmessungen (BxHxT): 7 x 3 x 14 cm

Schutzklasse: II, durchgeschleifter Schutzleiter Gewicht: 567 g (inkl. Kabel)

Schutzgrad: IP 40 Verschmutzungsgrad: 1

Betriebstemperatur: - 10° C bis + 50° C Umgebung: B

Die Tasten ▲und ▲▼ dürfen bei folgenden Antrieben nicht betätigt werden:

LS, LT, LT PA, Orienta Antriebe, J41TN/2TN/HTM. Es besteht die Gefahr der Antriebsschädigung!

Leuchtet gelb, wenn Netzspannung

am Montagekabel anliegt.

Schalter nur für RTS-/io-Antriebe;

legt Netzspannung an den RTS-/

io-Antrieb an (▲Klemme).

Taster zum AUF- bzw. AB-Fahren

des Behanges; hat bei RTS/io keine

Funktion.

Taster nur für elektronische WT-

Antriebe. Einstieg und Verlassen

des Programmiermodus. Beide

Laufrichtungen werden mit Netz-

spannung versorgt. Bitte beachten

Sie die Gebrauchsanleitung des

WT-Antriebes. Taster hat bei Funk-

antrieben (RTS/io) keine Funktion.

Leuchtet rot, wenn Netzspannung am

RTS-/io-Antrieb anliegt, Schalter ▲

betätigt.





3 Anschluss eines Antriebes

Technische Änderungen vorbehalten.

5 Adressen

Deutschland Österreich Schweiz

Somfy GmbH Somfy GmbH Somfy AG

Felix-Wankel-Straße 50 Johann-Herbst-Straße 23 Vorbuchenstraße 17

72108 Rottenburg 5061 Elsbethen-Glasenbach 8303 Bassersdorf

Tel. +49 (0)1805/252131 Tel. +43 (0)662/6253080 Tel. +41 (0)44/8384030

Fax +49 (0)1805/252132 Fax +43 (0)662/62530822 Fax +41 (0)44/8364195

(0,14 €/min. aus dem dt. Festnetz,

Mobilfunk max. 0,42€/min.)

e-mail: service@somfy.de e-mail: office@somfy.at e-mail: support@somfy.ch

Das Montagekabel ist nicht für den dauerhaften Betrieb eines Antriebs geeignet und muss

nach den Einstellarbeiten entfernt werden!

PE grün/gelb

NNeutralleiter blau

▲AUF-Bewegung schwarz

▼AB-Bewegung braun

Bei Anschluss eines

Funk-Antriebes (RTS/io)

bleibt diese Klemme frei!!

Für Störungen und Schäden, die durch Nichtbeachten der Gebrauchsanleitung entstehen, entfällt jede Haftung

von SOMFY. Eine Konformitätserklärung ist verfügbar auf der Internetseite-Seite:

www.somfy.com/ce („Universal Setting Cable Plug“ & „Adaptercable PASS S“).

Schließen Sie den Antrieb direkt oder über das Adapterkabel

Art. Nr. 9 015 951(im Lieferumfang enthalten) an.





4 Kit

Das Kit 9 015 971 (DE + A) / 9 016 772 (CH) besteht aus:

1 Montagekabel USC - 9 015 577 (DE+A) / 9 015 833 (CH)

1 Adapterkabel PASS S - 9 015 951

1 Gebrauchsanleitung - 5 064 640

Bei RTS / io Antrieben die braune Ader des Antriebskabels mit der schwarzen Ader des Adap-

terkabels verbinden

1 General

This setting cable is used for adjustment and testing of shutters, equipped with Somfy 230 V AC motors.

It is suitable for radio motors and WT motors (cable).

Ref.: 9 015 971

2 Control and display elements

The push buttons ▲and ▲▼ must not be activated with the following motors:

LS, LT, LT PA, Orienta motors, J41TN/2TN/HTM (damage can be caused to!).

Shines yellow, if setting cable is

connected to power supply.

Push button for RTS/io motors

only; connects RTS/io motor with

power supply (▲terminal).

Push button for UP and DOWN drive

of the motor; no function for RTS/io.

Push button for electronic motors

(WT) only. Access and exit of

programming mode. Both running

directions are provided with power

supply. Please follow the manual of

the WT motor. Push button with no

function on radio motors (RTS/io).

Shines red, if RTS/io motor is con-

nected to power supply, push button ▲

activated.

Supply voltage: 230V AC 50 Hz Environmental conditions: Dry rooms

Output voltage: 230V AC 50 Hz Conformity: EN 61439-1

Current output: max. 4 A Measurements (WxHxD): 7 x 3 x 14 cm

Protection class: II, looped through PE connection Weight: 567 g (incl. cable)

Degree of protection: IP 40 Pollution degree: 1

Operating temperature: - 10° C bis + 50° C Environment: B

1.1 General safety precautions

Prior to use the setting cable has to be checked for damage!

Faulty setting cables must not be used.

Neutral wire can carry voltgage if the mains plug will be connected.

Remove the mains plug before conneting or disconnecting the motor to the

clamp terminal

Please follow the manual of the respective motor!

Only 1 motor should be connected to the setting cable at one time

(exception: electronic WT motors).





5 Address

Somfy Ltd.

Moorfield Road

Yeadon

Leeds

West Yorkshire - LS197BN

Tel. +44 1 13 39 13 03 03

e-mail: sales@somfy.com

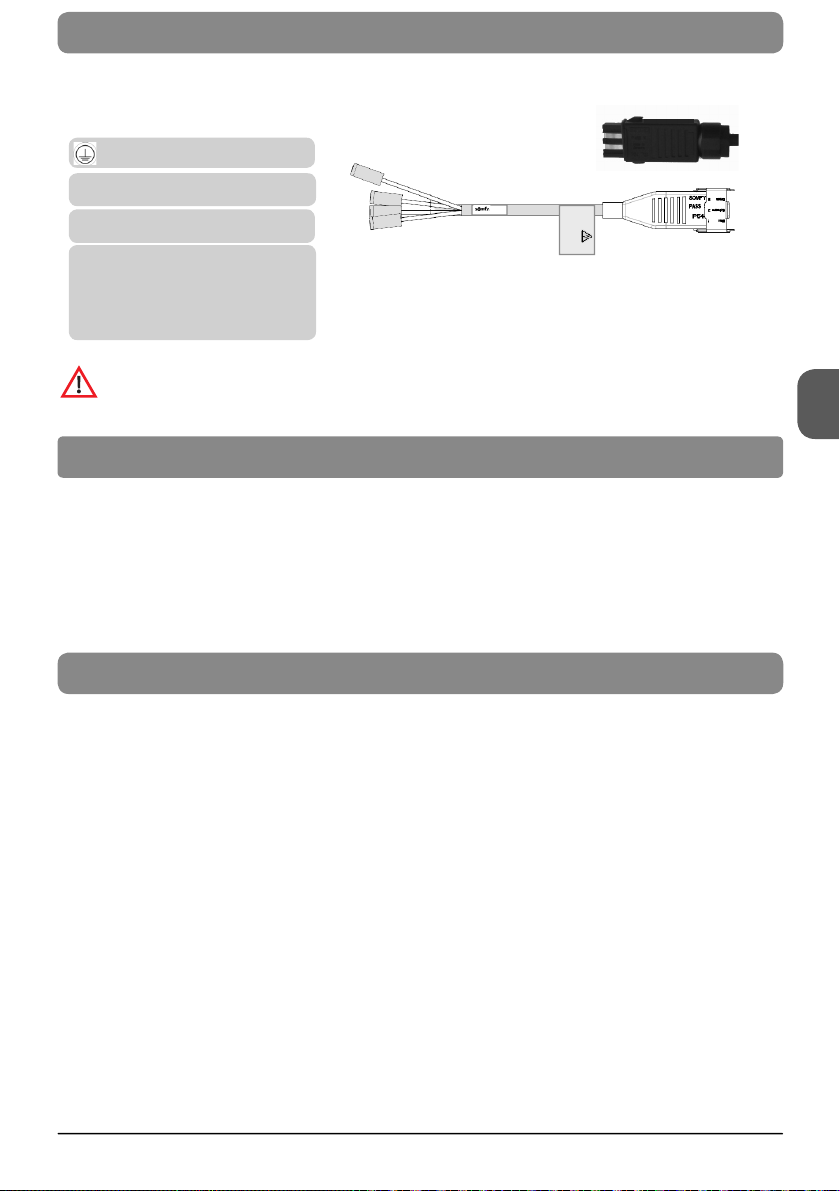

3 Connecting a motor

Before installation, please read and follow these instructions. An incorrect installation can lead to serious injury.

A declaration of conformity is available at www.somfy.com/ce („Universal Setting Cable Plug“ & „Adaptercable

PASS S“).

Subject to technical modifications.

Don‘t use the setting cable for permanent operation of the motor. It has to be removed after

completion of adjustment!

Earth wire green/yellow

NNeutral wire blue

▲UP-movement black

▼DOWN-movement brown

When connecting a radio

motor (RTS/io), this termi-

nal remains blank!!

Connecting the motor directly or by the adapter cable

Art. No. 9 015 951(contained in the scope of supply).





4 Kit

The Kit 9 015 971 (EN) / 9 016 772 (CH) contains:

1 Setting cable USC - 9 015 577

1 Adapter cable PASS S - 9 015 951

1 Installation guid - 5 064 640

1 Generale

Questo cavo prova motore universale deve essere utilizzato per il montaggio e la regolazione di operatori

Somfy a 230V adatto per operatori: RTS e WT con finecorsa meccanico e/o elettronico, motori per veneziane

esterne.

Ref: 9 015 971

2 Descrizione del prodotto

Ingresso: 230V AC 50 Hz Condizioni di utilizzo: locali asciutti

Uscita: 230V AC 50 Hz Normativa: EN 61439-1

max. 4 A Dimensioni (WxHxD): 7x3x14 cm

Classe: II, chiuso attraverso la

connessione di Terra Peso: 567 g (cavo incluso)

Grado di protezione: IP 40 Grado di inquinamento: 1

Temperatura di funzionamento: - 10° C a + 50° C Ambiente: B

Il pulsante RTS ▲e il pulsante WT ▲▼ non devono essere usati con i seguenti motori:

LS, LT LT PA, ORIENTA, J41TN/HTM (può causare danneggiamenti).

Led giallo, cavo prova motore univer-

sale alimentato. Led rosso, motore RTS/io alimentato,

pulsante RTS/io ▲(1) premuto.

Premere il pulsante RTS/io per

dare corrente all’operatore RTS/io

(▲morseto).

Pulsanti salita e discesa del motore

(non usare con motori RTS/io).

Utilizzare per la programmazione

di operatori WT con finecorsa

elettronici; dà corrente contem-

poraneamente alla SALITA e alla

DISCESA. Consultare le istruzioni

del motore WT. Pulsante da non

utilizzare con motori RTS/io.

1.1 Avvertenze generali

Prima di ogni utilizzo, verificare che il cavo di regolazione non sia danneggiato.

Cavo in tensione. Togliere alimentazione prima di collegare o scollegare

il motore dalla presa

In caso di dubbi sulla compatibilità del motore con il cavo di regolazione universale,

si prega di contattare l’ufficio tecnico Somfy!

Non collegare più motori contemporaneamente al cavo prova motore universale (eccetto

motori WT con finecorsa elettronici).





3 Connessione al motore

Prima dell’installazione, si prega di leggere e seguire queste istruzioni. Un uso non corretto di questo prodotto,

può creare seri danni. Una dichiarazione di conformità è disponibile all‘indirizzo internet www.somfy.com/ce

(„Universal Setting Cable Plug“ & „Adaptercable PASS S“), valida in UE, CH e NO.

Con riserva di modifiche tecniche.

5 Indirizzi

Somfy Italia srl

Via Copernico 38/40

20090 - Trezzano s/N (MI)

Tel. +39 (0) 24 84 71 84

Fax +39 (0) 24 84 71 82 42

e-mail: www.somfy.it

Non usare il cavo prova motore universale per l‘utilizzo permanente dell‘operatore.

Deve essere rimosso al termine della regolazione/programmazione!

Terra giallo/verde

NNeutro blu

▲SALITA: collegare nero

▼DISCESA collegare marrone

Morsetto libero in caso di

motore RTS/io!!





4 Kit

Collegare il motore direttamente o tramite il cavo adattatore

Art. No. 9 015 951(contenuto nel Kit).

Il Kit 9 015 971 (IT) / 9 016 772 (CH) contiene:

1 cavo di regolazione - 9 015 577

1 cavo adattatore - 9 015 951

1 guida all‘installazione - 5 064 640

Inhaltsverzeichnis

Sprachen:

Andere SOMFY Hausautomation Handbücher

SOMFY

SOMFY MC PRO Series Bedienungsanleitung

SOMFY

SOMFY Connexoon Window RTS Betriebsanleitung

SOMFY

SOMFY Linkeo 2 Technische Daten

SOMFY

SOMFY ilmo 50 S WT Bedienungsanleitung

SOMFY

SOMFY IXENGO S Bedienungsanleitung

SOMFY

SOMFY PACK SOMFY ONE+ Bedienungsanleitung

SOMFY

SOMFY animeo IB+ 4 Zone Touch Building Controller Bedienungsanleitung

SOMFY

SOMFY Connectivity kit Bedienungsanleitung

SOMFY

SOMFY TaHoma Bedienungsanleitung

SOMFY

SOMFY sonesse 30 rts Bedienungsanleitung

SOMFY

SOMFY Home Motion Glystro Bedienungsanleitung

SOMFY

SOMFY ST28WF Installationshandbuch

SOMFY

SOMFY TaHoma Betriebsanleitung

SOMFY

SOMFY Opening and shock sensor Bedienungsanleitung

SOMFY

SOMFY RU Basic 28 WF RTS Li-ion II Bedienungsanleitung

SOMFY

SOMFY sonesse 30 rts Bedienungsanleitung

SOMFY

SOMFY Sonesse 50 RTS Bedienungsanleitung

SOMFY

SOMFY Smoove Origin RS100 io Bedienungsanleitung

SOMFY

SOMFY Roll Up 28 RTS Bedienungsanleitung

SOMFY

SOMFY Oximo 40 WireFree RTS Bedienungsanleitung

SOMFY

SOMFY TaHoma Betriebsanleitung

SOMFY

SOMFY Roll Up 28 WF RTS Bedienungsanleitung

SOMFY

SOMFY Connect Bedienungsanleitung

SOMFY

SOMFY TaHoma Serenity Bedienungsanleitung

Beliebte Hausautomation Handbücher anderer Marken

Truth Hardware

Truth Hardware Sentry II Bedienungsanleitung

FIBARO

FIBARO FGWPA-111 Bedienungsanleitung

Hezborg

Hezborg BGR8016B Bedienungsanleitung

MYDLINK

MYDLINK Pro Series Bedienungsanleitung

Panasonic

Panasonic KX-HNA101FX Bedienungsanleitung

GamaBit

GamaBit Houseper Bedienungsanleitung

nedis

nedis WIFILRF10C37 Bedienungsanleitung

Veho

Veho TA45 Bedienungsanleitung

Nexa

Nexa ZPR-111 Bedienungsanleitung

Vimar

Vimar 00801 Bedienungsanleitung

Leviton

Leviton 47604-F6 Bedienungsanleitung

EVERSPRING

EVERSPRING AN180 Bedienungsanleitung

Coltech

Coltech 18-1339 Bedienungsanleitung

IDS

IDS NXT vegas Leitfaden

Vimar

Vimar 03975 Bedienungsanleitung

iNels

iNels RFIM-20B Bedienungsanleitung

EVA Logik

EVA Logik ZW30 Bedienungsanleitung

Leviton

Leviton ODCØP-S0W Bedienungsanleitung
