JP 2付属の説明書について/この説明書について/CD-ROM 取扱説明書の見かた

付属の説明書につい

て

本機は、以下の説明書を付属していま

す。

説明書

安全のために（別冊）

本機を取り扱う際に事故を防ぐための

重要な注意事項を記載しています。

簡易説明書（本書）

本機を接続してから映すまでの、簡単

な操作方法を説明しています。

取扱説明書（CD-ROM に収録）

この説明書には本機の操作方法や接続

のしかたが記載されています。

取扱説明書（ネットワーク／ USB

ファイルビューアー編）（VPL-

DX15 のみ）

ネットワークの設定と使用方法が記載

されています。

CD-ROM に収録されている取扱説明書な

どをご覧いただくには、コンピューター

にソフトウェア AdobeAcrobatReader

5.0 以上がインストールされている必要が

あります。

この説明書について

この説明書では、本機を接続してから

映すまでの簡単な操作方法を説明して

います。

また使用上のご注意やメンテナンスの

際に必要な情報が記載されています。

操作方法について詳しくは、付属の

CD-ROM に収録されている取扱説明書

をご覧ください。

また安全のための注意事項は、別冊の

「安全のために」をご覧ください。

この簡易説明書では、VPL-DX10 と

VPL-DX11、VPL-DX15 を一緒に説明

しています。説明中のイラストは主に

VPL-DX15 を使用しております。

CD-ROM 取扱説明

書の見かた

付属の CD-ROM には、ReadMe および

取扱説明書が収録されています（日本

語、英語、フランス語、ドイツ語、イ

タリア語、スペイン語、中国語、ロシ

ア語）。まず最初に ReadMe をご覧く

ださい。

準備

付属の CD-ROM に収録されている取扱

説明書を読むためには、Adobe

AcrobatReader5.0 以降が必要です。

AdobeAcrobatReader がインストール

されていない場合は、アドビシステム

ズ社のホームページからダウンロード

してください。（無料）

取扱説明書を読むには

付属の CD-ROM を、コンピュータの

CD-ROM ドライブにセットしてくださ

ご注意

3JP

CD-ROM 取扱説明書の見かた

い。しばらくすると、CD-ROM が自動

的に起動します。読みたい取扱説明書

を選んでください。取扱説明書のファ

イルは、CD-ROM の中に収録されてい

ます。

お使いのコンピュータによっては、

CD-ROM が自動的に起動しない場合が

あります。

以下の手順で、取扱説明書のファイル

を直接開いてください。

（Windows の場合）

1「マイコンピュータ」を開く。

2「CD-ROM」のアイコンを右クリッ

クして「エクスプローラ」を選ぶ。

3ウィンドウの中で「index.htm」

ファイルをダブルクリックして読み

たい取扱説明書を選ぶ。

（Macintosh の場合）

1デスクトップの「CD-ROM」アイ

コンをダブルクリックする。

2「index.htm」ファイルをダブルク

リックして読みたい取扱説明書を選

ぶ。

index.htm ファイルが開かない場合は、

「OperatingInstructions」フォルダから

読みたい取扱説明書を選んでダブルク

リックしてください。

商標について

･ AdobeAcrobat は AdobeSystems

Incorporated（アドビシステムズ社）

の商標です。

･ Windows は米国 Microsoft

Corporation の米国およびその他の国

における登録商標です。

･ Kensington は Kensington 社の登録商

標です。

･ Macintosh は AppleInc. 社の登録商

標です。

･ VESAはVideoElectronicsStandards

Association の登録商標です。

･ DisplayDataChannel は Video

ElectronicsStandardsAssociation の

商標です。

･その他のシステム名、製品名は、一

般的に各開発メーカーの商標あるい

は登録商標です。なお、本文中では

TM、Rマークは明記していません。

ご注意

JP 4使用上のご注意

使用上のご注意

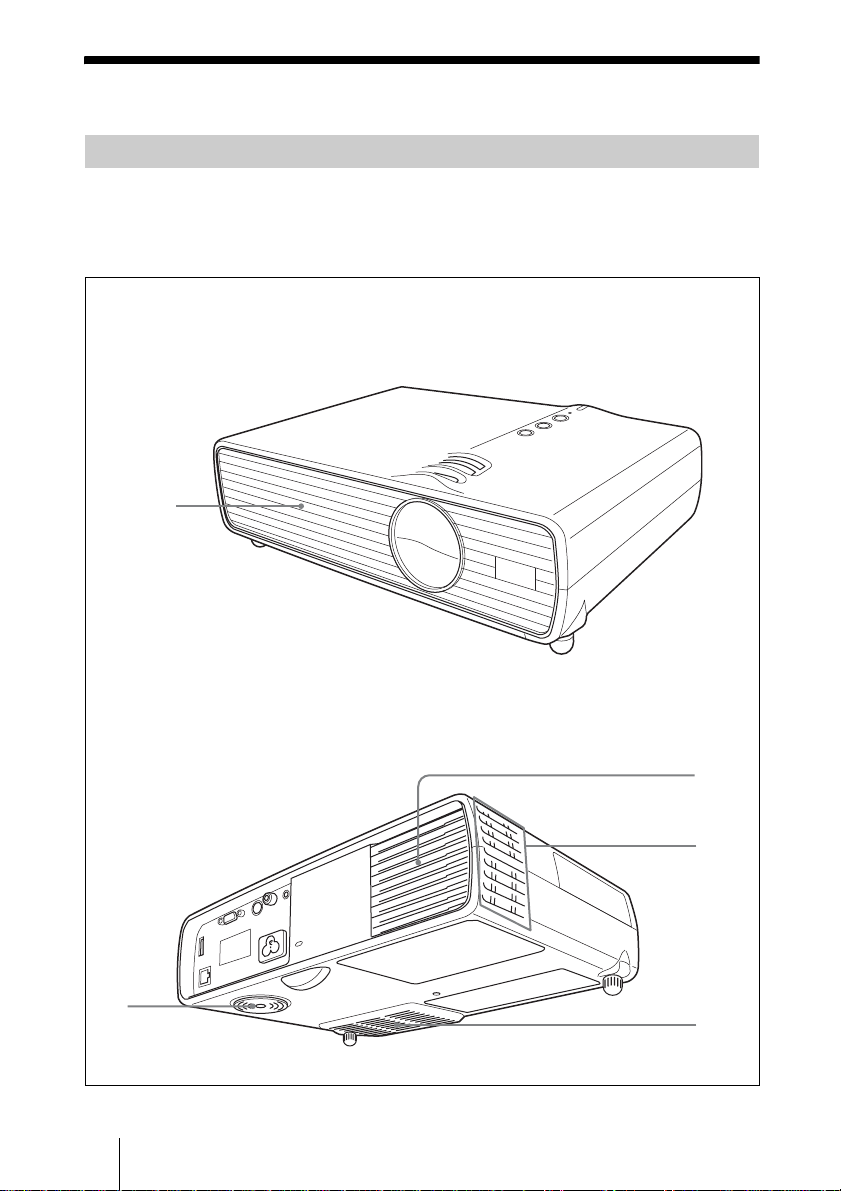

吸気・排気口をふさがないでください。吸気・排気口をふさぐと内部に熱がこ

もり、火災や故障の原因となることがあります。以下イラストにて吸気・排気

口の位置をご確認ください。

吸気・排気口についてのご注意

天面／前面／側面

後面／側面／底面

1排気口

2吸気口

5JP

画像を映す

接続するときは

･各機器の電源を切った状態で接続してください。

･接続ケーブルはそれぞれの端子の形状に合った正しいものを選んでください。

･プラグはしっかり差し込んでください。抜くときは、必ずプラグを持って抜

いてください。

･接続する機器の取扱説明書もあわせてご覧ください。

･VPL-DX15 の（ネットワーク）端子や（USB）端子に接続する場合は、

CD-ROM 内の「取扱説明書（ネットワーク／ USB ファイルビューアー編）」

をご覧ください。

コンピューターとの接続

a本機の電源ケーブルをコンセントに差し込む。

b本機とコンピューターをケーブルでつなぐ。

接続する

221

AUDIO 端子へ

ACIN へ

INPUTA 端子へ

モニター出力へ

電源ケーブル

（付属）

電源コンセントへ

コンピューター

Aステレオオーディオ接続ケーブル

（別売）（抵抗なしのものをお使い

ください。）

BHDD-sub15 ピンケーブル（付

属）音声出力端子へ

背面

JP 6画像を映す

ビデオ・DVD 機器との接続

a本機の電源ケーブルをコンセントに差し込む。

b本機とビデオ機器をケーブルでつなぐ。

映像信号入力には以下の 3 通りの方法があります。

ビデオ機器の映像出力端子と接続するとき：14 のケーブルで接続します。

ビデオ機器の S 映像出力端子と接続するとき：24 のケーブルで接続しま

す。

ビデオ機器のビデオ GBR/ コンポーネント出力端子と接続するとき：34

のケーブルで接続します。

4123

ACIN へ

INPUTA

端子へ

VIDEO

端子へ

ビデオ

GBR ／

コンポーネ

ント出力へ

ビデオ機器

音声出力（左右）

端子へ

電源ケーブル

（付属）

電源コンセントへ

1ビデオ接続ケーブル（別売り）

2S ビデオ接続ケーブル（別売り）

3シグナルケーブル（別売り）HDD-

sub15 ピン（凸）y3 ×ピンプ

ラグ

4ステレオオーディオ接続ケーブル

（別売り）（抵抗なしのものをお使

いください）

VIDEO

端子へ

AUDIO

端子へ

S映像

出力

端子へ

映像

出力

端子へ

背面

7JP

画像を映す

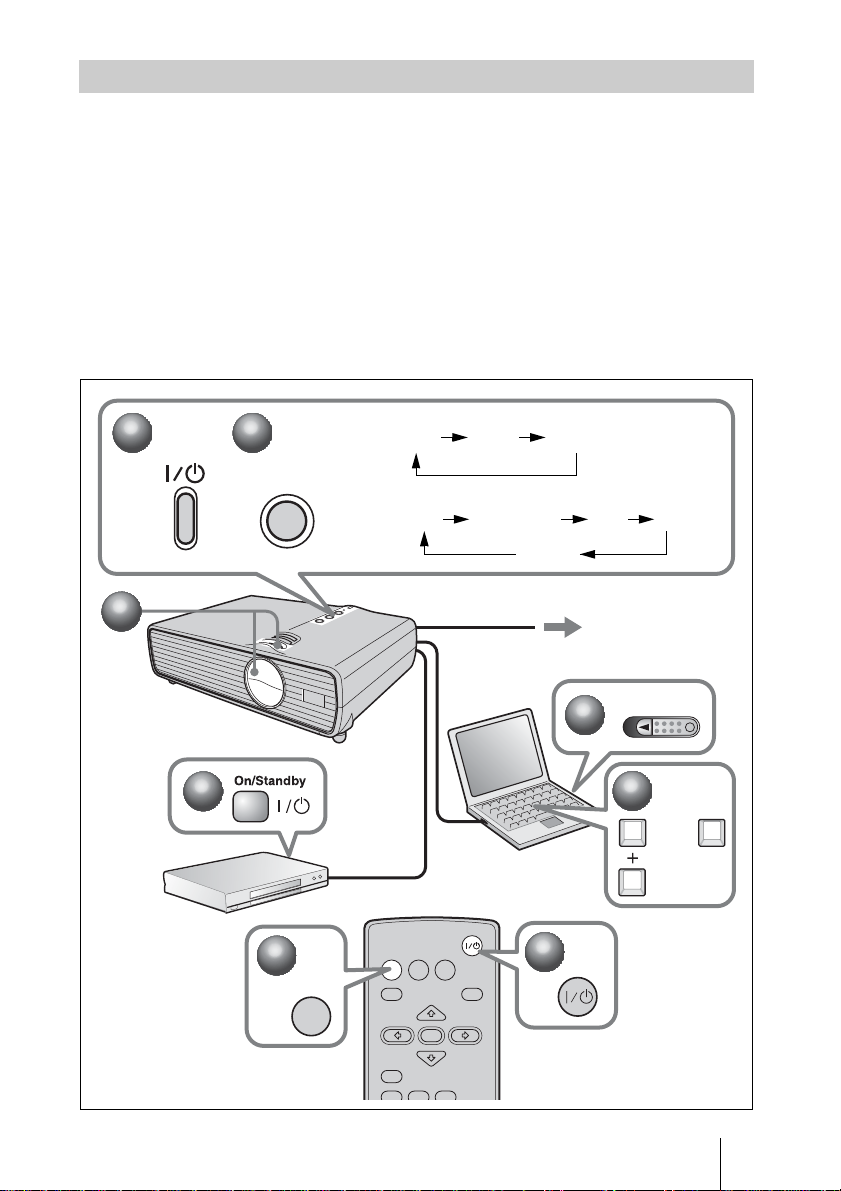

aI/1キーを押す。

b接続している機器の電源を入れる。

cレンズシャッターレバーを動かし、レンズシャッターを開く。

d画像の位置や大きさを調整する。

8 ページをご覧ください。

eリモートコマンダーまたはコントロールパネルの INPUT キーを押して、映

したい画像を選ぶ。

fコンピューターとの接続時は映像信号の出力先を切り換える。

映す

INPUT

NETWORK USB

RESET

AUTO FOCUS

LENS

ENTER

KEYSTONE

/TILT

APA

FxF7

Power

INPUT

または

電源コンセントへ

入力 A ビデオ S ビデオ

入力 A ネットワーク USB ビデオ

VPL-DX10/DX11

VPL-DX15

Sビデオ

JP 8画像を映す

a画像の上下の位置を調整する。

アジャスターを使って、プロジェクターの傾きを調整します。アジャスター

で高さを調整すると、V キーストーン補正が自動的に働きます。

1アジャスター調整ボタンを押す。

2プロジェクターを持ち上げて角度を調整する。

3アジャスター調整ボタンをはなす。

4微調整が必要な場合は、アジャスターを左右に回して調整する。

手動で調整する場合

リモートコマンダーの KEYSTONE/TILTキーを押して傾き調整メニュー

を表示し、v/V/b/Bキーで調整します。

bズームリングで画像の大きさを調整する。

cフォーカスリングで画像のフォーカスを調整する。

調整する

INPUT

NETWORK USB

RESET

AUTO FOCUS

D ZOOM

LENS

ENTER

VOLUME

KEYSTONE

/TILT

FREEZE

PIC MUTING

AUDIO MUTING

APA

KEYSTONE

/TILT

v/V/b/B

9JP

画像を映す

aI/1キーを押す。

bメッセージが表示されたらもう一度 I/1キーを押す。

cファンが止まり、I/1キーが赤く点灯したら、電源コードを抜く。

電源を切る

INPUT

NETWORK USB

RESET

AUTO FOCUS

LENS

ENTER

KEYSTONE

/TILT

APA

電源コードをコンセントから抜く

JP 10 ランプを交換する

ランプを交換する

光源として使用されているランプは消耗

品ですので、次のような場合は新しいラ

ンプと交換してください。

･光源のランプが切れたとき

･光源のランプが暗くなったとき

･｢ランプを交換してください。」という

メッセージが表示されたとき

･LAMP/COVER インジケーターが点滅

（３回点滅パターンのくり返し）したと

き（ただし、他の原因も考えられますの

で 16 ページを参照してください。）

ランプ交換時期はその使用条件によって

変わってきます。

交換ランプは、別売りのプロジェクター

ランプ LMP-D200 をお使いください。

それ以外のものをお使いになると故障の

原因になります。

?/1キーで電源を切った直後はランプが

高温になっており、さわるとやけどの原

因となることがあります。ランプを充分

に冷やすため、ランプ交換は、本機の電

源を切ってから 1 時間以上たってから

行ってください。

･ランプが破損している場合は、ソニーの

相談窓口にご相談ください。

･ランプを取り出すときは、必ず取り出し

用のハンドルを持って引き出してくださ

い。他の部分を持って引き出すと、けが

ややけどの原因となることがあります。

･ランプを取り出すときは、ランプを水平

に持ち上げ、傾けないでください。ラン

プを傾けて持つと、万一ランプが破損し

た場合に、ランプの破片が飛び出し、け

がの原因となることがあります。

1本機の電源を切り、電源コードをコン

セントから抜く。

本機を使用した後にランプを交換する場

合は、ランプを冷やすため、1 時間以上

たってからランプを交換してください。

2本機や机に傷がつかないよう布などを

敷き、その上で本機を裏返す。

プロジェクターを、しっかりと安定させ

てください。

3ランプカバーのネジ（1 本）をプラス

ドライバーでゆるめ、ランプカバーを

開く。

安全のため、他のネジは絶対にはずさな

いでください。

ご注意

本体底面
