Sony VPL-FHZ80 Bedienungsanleitung

セットアップガイド _______

Setup Guide______________

Manuel de configuration __

Guía de configuración_____

Installationsanleitung _____

Guida di configurazione ___

C:\Users\kazuyuki-handa\Desktop\5034816011\5034816011VPLFHZ85SYQ\01COV-

VPLFHZ85SYQ\01JP01COV.fm

masterpage: Cover

VPL-FHZ85/FHZ80

5-034-816-02(1)

Data Projector

5-034-816-02(1)

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、

火災や人身事故になることがあります。

本書およびヘルプガイド（Web 取扱説明書）をよくお読みのうえ、製品を安全にお使いください。

お読みになったあとは、いつでも見られるところに必ず保管してください。

VPL-FHZ85/FHZ80

HH::\\WWoorrkkss\\LLyynnxx\\220011001122__SSUUGG__AAllll\\0022__nneewwddaattaa\\0011__SSYYQQ\\55002255445577001111\\55002255445577001111VVPPLLPPHHZZ6600SSYYQQ\\9999BBCCOO--

VVPPLLPPHHZZ6600SSYYQQ\\005500BBCCOO..ffmm

masterpage: cover4.print

5-025-457-01(1)

VPL-PHZ60/PHZ50

Printed in China

JP 2

本書は、本機を安全に使用するための注意事項と、本機の設置方法、初期設定について記載しています。

このマニュアルについて

準備する......................................................... 13 ページ

接続する......................................................... 14 ページ

投写する......................................................... 17 ページ

インジケーターの見かた.............................................................20 ページ

エアーフィルターを掃除する .....................................................22 ページ

投写レンズを交換する.................................................................23 ページ

寸法図............................................................................................24 ページ

本機のマニュアルについて

セットアップガイド（本書）

本機を安全に使用するための注意事項と、本機の設置方法、初期設定について記載しています。

ヘルプガイド（Web 取扱説明書）

本機の機能や使いかたを詳しく説明しています。スマートフォンやパソコンでご覧いただけます。

https://rd1.sony.net/help/vpl/fhz85/ja/

Step 1

Step 2

Step 3

3JP

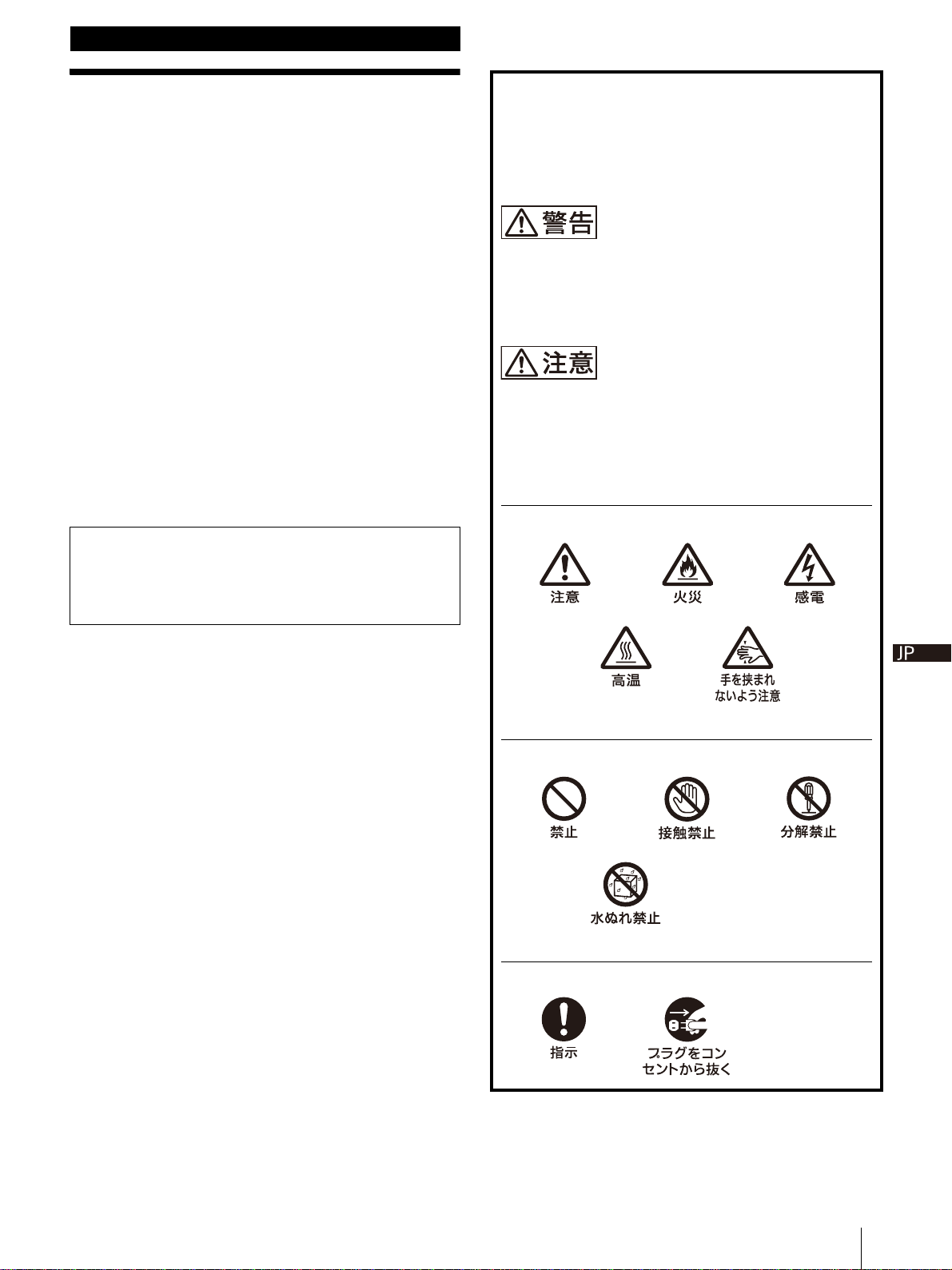

安全のために

ソニー製品は安全に充分配慮して設計されています。しか

し、電気製品は、まちがった使いかたをすると、火災や感電

などにより死亡や大けがなど人身事故につながることがあ

り、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

注意事項をよくお読みください。

定期点検をする

5 年に 1 度は、内部の点検（有料）を、ソニーの相談窓口に

ご相談ください。

故障したら使用を中止する

すぐに、ソニーの相談窓口にご連絡ください。

万一、異常が起きたら

電源を切る。

電源コードや接続コードを抜く。

ソニーの相談窓口に連絡する。

･煙が出たら

･異常な音、においがしたら

･内部に水、異物が入ったら

･製品を落としたりキャビネットを破損したときは

警告表示の意味

この説明書および製品では、次のような表示をして

います。表示の内容をよく理解してから本文をお読

みください。

この表示の注意事項を守らないと、火災や感電など

により死亡や大けがなど人身事故につながることが

あります。

この表示の注意事項を守らないと、感電やその他の

事故によりけがをしたり周辺の物品に損害を与えた

りすることがあります。

注意を促す記号

行為を禁止する記号

行為を指示する記号

日本語

JP 4

電源コードを傷つけない

電源コードを傷つけると、火災や感電の原因

となることがあります。

･設置時に、製品と壁やラック（棚）などの

間に、はさみ込んだりしない。

･電源コードを加工したり、傷つけたりしな

い。

･重いものをのせたり、引っ張ったりしない。

･熱器具に近づけたり、加熱したりしない。

･電源コードを抜くときは、必ずプラグを

持って抜く。

万一、電源コードが傷んだら、ソニーの相談

窓口に交換をご相談ください。

付属の電源コードを使う

付属の電源コードを使わないと、感電や故障

の原因となることがあります。

容量の低い電源延長コードを使用しな

い

容量の低い延長コードを使うと、ショートし

たり火災や感電の原因となることがありま

す。

電源のプラグおよびコネクターは突き

当たるまで差し込む

まっすぐに突き当たるまで差し込まないと、

火災や感電の原因となります。

お手入れの際は電源を切って電源プラ

グを抜く

電源を接続したままお手入れをすると、感電

の原因となることがあります。

長時間の外出、旅行のときは、電源プ

ラグを抜く

安全のため、必ず電源プラグをコンセントか

ら抜いてください。

警

告

吸排気口をふさがない

排気口、吸気口をふさぐと内部に熱がこも

り、火災や故障の原因となることがありま

す。充分に通気ができるように以下の項目を

お守りください。

･周辺の壁や物から離して設置してください

（10 ページ）。

･吸排気口をふさぐような覆いやカバーをし

ない。

･出荷時に包装されているシート、柔らかい

布地、書類、毛足の長いじゅうたん、小さ

い紙などの上に設置しない。吸い上げられ

て、吸気口がふさがれます。

熱感知器や煙感知器のそばに設置しな

い

熱感知器や煙感知器のそばに設置すると、排

気の熱などにより、感知器が誤動作するな

ど、思わぬ事故の原因となることがありま

す。

レンズ交換は天吊り状態で行わない

天吊り状態でレンズ交換を行なうとレンズの

落下によりけがや事故の原因となります。

レンズ交換の際は、電源を切って電源

プラグを抜く

レンズ交換時にあやまって強い光が目に入る

と目を傷める恐れがあります。レンズ交換

は、電源を切り、電源プラグを抜いてから

行ってください。

5JP

指定された部品を使用する

指定以外の部品を使用すると、火災や感電お

よび故障や事故の原因となります。電池、天

吊り金具、レンズ、フィルターは指定された

ものを使用してください。

内部を開けない

内部には電圧の高い部分があり、キャビネッ

トや裏ぶたを開けたり改造したりすると、火

災や感電の原因となることがあります。内部

の調整や設定、点検、修理はソニーの相談窓

口にご相談ください。

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となるこ

とがあります。

万一、水や異物が入ったときは、すぐに電源

を切り、電源コードや接続ケーブルを抜い

て、ソニーの相談窓口にご連絡ください。

レンズをのぞかない

投写中にプロジェクターのレンズをのぞくと

光が目に入り、悪影響を与えることがありま

す。

電源コードのアース端子から外した絶

縁キャップなどの小さな部品は、幼児

が飲み込む恐れがあるので、手の届か

ないところに保管する

万一誤って飲みこんだときは、窒息する恐れ

がありますのでただちに医師にご相談くださ

い。

プロジェクターにぶら下がらない

落下してけがの原因となります。

不安定な場所に設置しない

ぐらついた台の上、あるいは傾いたところに

設置すると、倒れたり落ちたりしてけがの原

因となることがあります。また、設置・取り

付け場所の強度を充分にお確かめください。

水のある場所に置かない

水が入ったり、濡れたり、風呂場などで使う

と、火災や感電の原因となります。雨天や降

雪中の窓際でのご使用や、海岸、水辺でのご

使用は特にご注意ください。

湿気やほこり、油煙、湯気の多い場所

や虫の入りやすい場所、直射日光が当

たる場所、熱器具の近くに置かない

火災や感電の原因となることがあります。

スプレー缶などの発火物や燃えやすい

ものを排気口やレンズの前に置かない

火災の原因となることがあります。

本機を立てておかない

保管や、一時的に立てておくと倒れて思わぬ

事故の原因になり危険です。

製品の上に物を載せない

製品の上に物を載せると、故障や事故の原因

となります。特に、水が入った物をおくと内

部に水が入り、火災や感電の原因となること

があります。

電源コード／接続ケーブルに足を引っ

掛けない

電源コードや接続ケーブルに足を引っ掛ける

と、プロジェクターが倒れたり落ちたりして

けがの原因となることがあります。

ぬれた手で電源プラグにさわらない

ぬれた手で電源プラグの抜き差しをすると、

感電の原因となることがあります。

注

意

JP 6

落雷のおそれがあるときは、電源プラ

グに触れない

感電の原因となります。

2 人以上で運ぶ

運搬するときは、必ず 2 人以上で運搬してく

ださい。

運搬するときは左右側面を両手で持つ

運搬するときは、必ず左右側面を両手で持っ

てください。他の部分を持つとプロジェク

ターが壊れたり、落してけがをすることがあ

ります。

床置きのプロジェクターを移動させるとき、

本体と設置面との間に指を挟まないようご注

意ください。

本機を運搬するときは落下に注意する

本機を持ち運ぶときは落下にご注意くださ

い。落下するとプロジェクターが壊れたり、

ケガの原因となります。

天吊り状態でエアーフィルターを取り

外す際は、周りに人がいない事を確認

してから取り外す

天吊りのままエアーフィルターを取り外す際

は落下に注意しないと思わぬ事故の原因とな

ります。

定期的にフィルターに汚れが無いこと

を確認する

万が一汚れているときにはクリーニングす

る、または交換してください。

放置すると火災の原因になることがありま

す。

排気口付近に手や物を近づけない

排気口付近に手を近づけたり、変形しやすい

ものを置くとやけどや変形の原因になりま

す。

投写中にレンズの前で光を遮らない

遮光した物に熱による変形などの影響を与え

ることがあります。

投写を一時的に中断するときには、消画機能

をお使いください。

キャビネットのカバー類はしっかり固

定する

天吊りの場合、カバー類が固定されていない

と落下して、けがの原因となることがありま

す。

レンズシフト調整時に指を挟まない

レンズと本体の間に指を挟まないように注意

してください。けがの原因となることがあり

ます。

脚部調整時に指を挟まない

前脚部の調整は慎重に行ってください。前脚

部に指を挟み、けがの原因となることがあり

ます。

盗難防止用バーを運搬や設置目的で使

用しない

盗難防止用バーを使って持ち上げたり、吊下

げなどの設置に使用したりすると、落下して

けがや故障の原因となることがあります。

排気口をのぞかない

光が目に入り、悪影響を与えることがありま

す。

プロジェクターの電源を投入する際

は、投写レンズをのぞき込む人がいな

いように注意する

投写中にプロジェクターのレンズをのぞくと光

が目に入り、悪影響を与えることがあります。

製品本体へ確実にレンズを取り付ける

確実に取り付けないとレンズが外れてけがや

事故の原因となります。

レンズの取り外し以外では LENS

RELEASE ボタンを押さない

レンズが緩み落下によるけがや事故の原因と

なります。

7JP

天吊りする場合の安全上の

ご注意

電池についての安全上のご

注意

ここでは、本機で使用可能な乾電池についての注意事項を記

載しています。

･機器の表示に合わせて とを正しく入れる。

･充電しない。

･火の中に入れない。ショートさせたり、分解、加熱しない。

･コイン、キー、ネックレスなどの金属類と一緒に携帯、保管

しない。

･水などで濡らさない。風呂場などの湿気の多い場所で使用

しない。

･液漏れした電池を使用しない。

･電池を使い切ったときや、長時間使用しないときは本体か

ら取り出す。

･外装チューブをはがしたり、傷つけない。

･指定された種類の電池以外は使用しない。

･火のそばや直射日光が当たるところ、炎天下の車中など、高

温の場所で使用、保管、放置しない。

光源回りは、製造所にて点検・修理を

行う

本機はレーザーを使用しているため、光源ま

わりの点検等の整備を行う場合は、特別な注

意と環境が必要です。必ずソニーの相談窓口

にご相談ください。

特約店様へ

天井への取り付けには細心の注意を払

う

･天井への取り付け強度が不充分だと、落下

により死亡や大けがにつながることがあり

ます。必ずソニー製または推奨の取付金具

を使用してください。

･取り付けを安全に行うために、本書および

取付金具説明書の注意事項をお読みくださ

い。

･取り付けは、取付金具説明書の手順に従い

確実に行ってください。

取り付けが不完全な場合、落下する可能性

があります。

また、取り付け時には手をすべらせてプロ

ジェクターを落下させ、けがをすることの

ないようご注意ください。

調整工具を内部に入れない

調整中などに、工具を誤って内部に落とすと

火災や感電の原因となることがあります。

万一、落とした場合は、すぐに電源を切り、

電源コードを抜いてください。

天吊りを行う際は必ず天井の強度を確

認する

天井の強度を確認しないまま設置すると落下

による事故の原因となります。

低い天井に天吊りしない

頭などをぶつけてけがをすることがありま

す。

天井への取り付け、移動は絶対に自分

でやらない

天井への取り付けは必ずお買い上げ店もしく

は専門の設置業者へご相談ください。

落下を防止する

天吊りする場合、必ずワイヤーなどを用いて

落下防止策を施してください。その施工は、

必ずお買い上げ店もしくは専門の設置業者へ

ご相談ください。

JP 8

その他の安全上のご注意

注意

･指定以外の電池に交換すると、破裂する危険があります。必

ず指定の電池に交換してください。

･使用済みの電池、または製品本体は、国または地域の法令に

従って処理してください。電池、または製品本体を廃棄する

場合は、焼却したり火の中に捨てたりしないでください。ま

た、機械的に粉砕したり、切断したりしないでください。破

裂したり火災が発生することがあります。電池を極度の低

気圧にさらさないでください。爆発や可燃性の液体、もしく

はガスの漏れが発生する可能性があります。

･直射日光の下や火気の近くなど、高温のところに電池を置

かないでください。発火・破裂

・火災の原因となります。電池

を水や海水に浸けたり、濡らしたりしないでください。感電

の原因となります。

警告

設置の際には、容易にアクセスできる固定配線内に専用遮断

装置を設けるか、使用中に、容易に抜き差しできる、機器に

近いコンセントに電源プラグを接続してください。万一、異

常が起きた際には、専用遮断装置を切るか、電源プラグを抜

いてください。

注意

安全のために、周辺機器を接続する際は、過大電圧を持つ可

能性があるコネクターを以下のポートに接続しないでくださ

い。

･LAN

重要

機銘板は、製品上の以下の位置に貼付されています。

･底面

警告

アースの接続は、必ず電源プラグを電源コンセントへ接続す

る前に行ってください。

アースの接続を外す場合は、必ず電源プラグを電源コンセン

トから抜いてから行ってください。

機器を周辺機器に接続するために使用されるすべてのイン

ターフェースケーブルは、EMC 規格に適合し、輻射妨害に

よる誤動作を防ぐためにシールドタイプのケーブルを使用し

てください。ケーブルが供給される場合は、必ずこの目的の

ために使用してください。

警告

本装置を住宅環境で使用すると無線障害を引き起こす可能性

があります。

電池の使用に関するご注意

リモコンには、以下のバッテリーが必要です。

･バッテリーサイズ：単3形

･使用個数：2個

破裂の原因となりますので、以下のバッテリー以外は、使わ

ないでください。

･マンガン / アルカリ

このシンボルは、機器に付属の文書に重要な操作および保守

（サービス）の指示があることをユーザーに警告することを

目的としています。

注意

日本国内で使用する電源コードセットは、電気用品安全法で

定める基準を満足した承認品が要求されます。

本機に付属、または推奨の電源コードセットをご使用くださ

い。本機に電源コードセットが付属されている場合、その電

源コードセットは、他の機器には使用しないでください。

この機器は、電気通信回線設備に直接接続することができま

せん。この機器をインターネットに接続する場合は、必ず電

気通信事業法の認定を受けたルーター等を経由してくださ

い。

本機は「高調波電流規格 JISC61000-3-2適合品」です。

･本機は EN60825-1:2014+A11:2021 に準拠しています。

･本機は EN50689:2021 に準拠しています。

･本機は壁やスクリーン等に映像を投影する製品です。

警告

レンズをのぞかない。投影中にプロジェクターのレンズをの

ぞくと、強い光が目に悪影響を与えることがあります。

注意

ここに規定した以外の手順による制御および調整は、危険な

レーザー放射の被ばくをもたらします。

この装置は、クラス A 機器です。この装置を住宅環境

で使用すると電波妨害を引き起こすことがあります。こ

の場合には使用者が適切な対策を講ずるよう要求される

ことがあります。

VCCI-A

JISC6802:2014

クラス 1レーザー製品

明るい光源と同じように、ビームをの

ぞき込まないこと。

RG2IEC62471-5:2015

9JP

注意

本製品に対し光学機器を使用すると、目に対する危険が高ま

ります。

クラス１ラベル

VPL-FHZ85

67W レーザーダイオードアレイ 2 個

構成しているレーザーダイオードの数：28 個

構成しているレーザーダイオードの波長：449〜461nm

VPL-FHZ80

95W レーザーダイオードアレイ 1 個

構成しているレーザーダイオードの数：20 個

構成しているレーザーダイオードの波長：449〜461nm

ラベルの位置情報

光源の仕様

開口ラベル

（米国向け）



本機におけるレンズからのビームの広

がり角

レンズズーム最大時 α ズーム最小時 α

標準レンズ 45.3° 29.4°

VPLL-3007 84° −

VPLL-Z3009 69° 61°

VPLL-Z3010 61° 46°

VPLL-Z3024 28° 21°

VPLL-Z3032 21° 14°

VPLL-3003 122° −

レンズ前面（中心）からキャビネット

前面までの距離L

レンズ L

標準レンズ 22.5mm

VPLL-3007 73.7mm

VPLL-Z3009 72.5mm

VPLL-Z3010 81.3mm

VPLL-Z3024 31.2mm

VPLL-Z3032 31.2mm

VPLL-3003 277.3mm

レーザー出射口

キャビネット前面

レンズ前面

JP 10

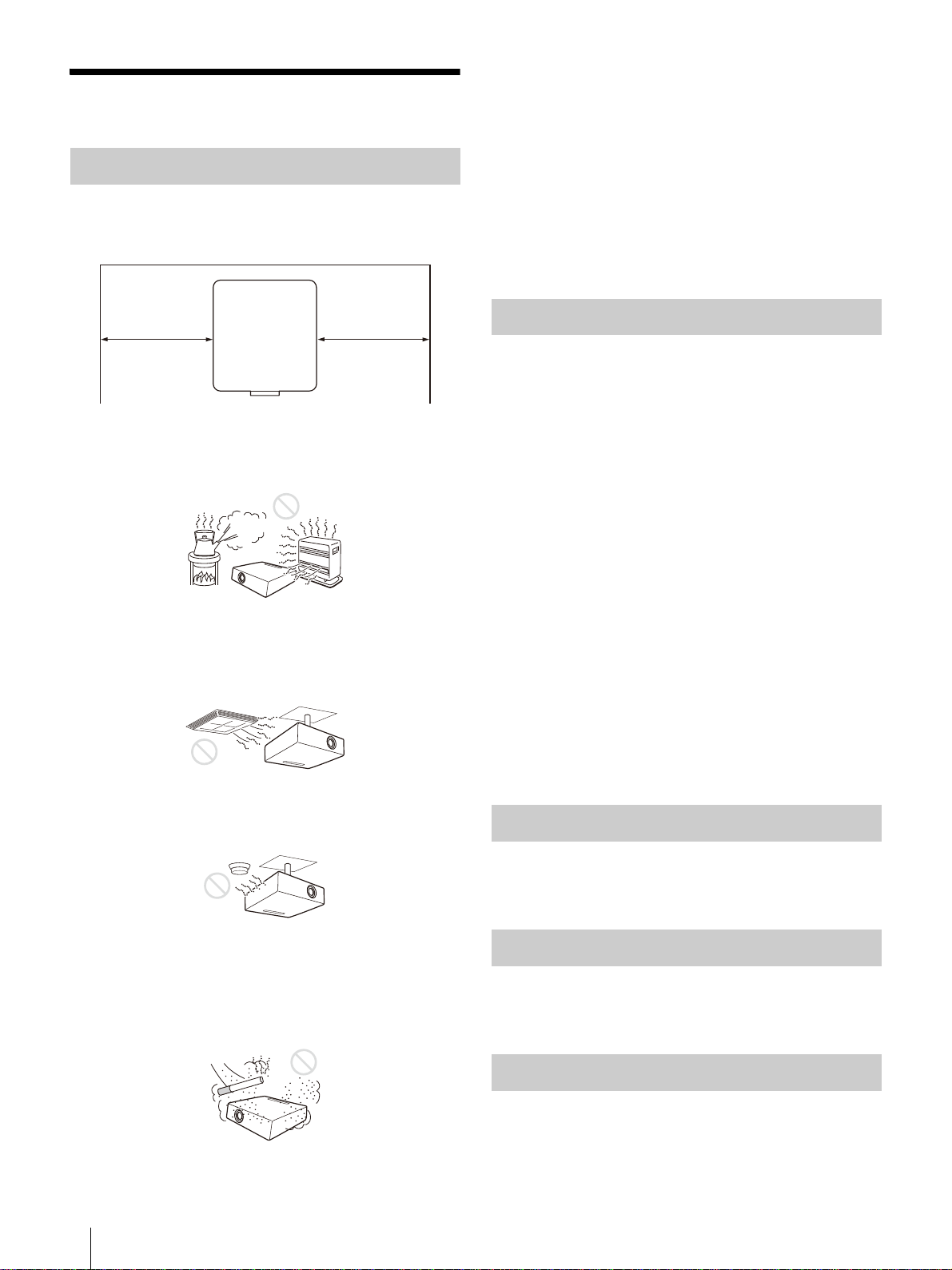

使用上のご注意

･図のように、周辺の壁や物から離して設置してください。

･温度や湿度が非常に高い場所や温度が著しく低い場所での

使用は避けてください。

･空調の冷暖気が直接当たる場所での使用は避けてくださ

い。結露や異常温度上昇により、故障の原因となることがあ

ります。

･熱感知器や煙感知器のそばでの使用は避けてください。感

知器が誤動作する原因となることがあります。

･ほこりの多い場所、たばこなどの煙が入る場所での使用は

避けてください。

この様な場所で使用するとエアーフィル

ターがつまりやすくなったり、故障の原因となることがあ

ります。

･海抜 1,000m 以上の場所でのご使用に際しては、「設置設

定」メニューの「高地モード」を適切に設定してください。そ

のまま使用すると、部品の信頼性などに影響を与える恐れ

があります。

･次亜塩素酸や二酸化塩素を含む空間除菌成分の浮遊する空

間での製品の設置は避けてください。また製品の近くで除

菌・消毒剤の噴霧は避けてください。製品の変色、変質、腐食

による故障、エアーフィルターが詰まりやすくなる原因と

なることがあります。

･必ず電源コードを抜いてから行ってください。

･布にゴミが付着したまま強く拭いた場合、傷が付くことが

あります。

･殺虫剤のような揮発性のものをかけたり、ゴムやビニール

製品に長時間接触させると、変質したり、塗装がはげたりす

ることがあります。

･レンズを素手で触らないでください。

･レンズ面のお手入れのしかた：

メガネ拭きなどの柔らかい布で軽く拭いてください。汚れ

がひどいときは、水を少し含ませて拭きとってください。ア

ルコールやベンジン、シンナー、酸性洗浄液、アルカリ性洗

浄液、研磨剤入洗浄剤、化学ぞうきんなどは絶対に使用しな

いでください。

･外装のお手入れのしかた：

柔らかい布で軽く拭いてください。汚れがひどいときは、水

で薄めた中性洗剤に柔らかい布を浸し、固くしぼってから

汚れを拭き取り、乾いた布でから拭きしてください。アル

コールやベンジン、シンナー、除菌

・

消毒液などは使用しな

いでください。

美しく見やすい画像にするために、直射日光や室内灯などで

直接スクリーンを照らさないでください。

使用中、使用直後にキャビネットの温度が上がることがあり

ますが、故障ではありません。

表面に凹凸のあるスクリーンを使用すると、本機とスクリー

ン間の距離やズーム倍率によって、まれに画面上に縞模様が

現れる場合があります。これは本機の故障ではありません。

設置について

50cm 以上

上から見た図

50cm 以上

レンズ、外装のお手入れ

部屋の照明について

本機の発熱について

スクリーンについて

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Sony Projektor Handbücher

Sony

Sony VPL-ES3 Installationsanleitung

Sony

Sony HDMI VPL-FH300L Bedienungsanleitung

Sony

Sony BRAVIA VPL-VW60 Bedienungsanleitung

Sony

Sony VPLHS3 - Cineza Digital Home Entertainment LCD Front... Bedienungsanleitung

Sony

Sony SRX- R110 Bedienungsanleitung

Sony

Sony VPL-VW360ES Bedienungsanleitung

Sony

Sony HDMI VPL-FE40 Bedienungsanleitung

Sony

Sony VPL-MX20 Bedienungsanleitung

Sony

Sony VPL-FHZ131L Bedienungsanleitung

Sony

Sony SXRD 4K Bedienungsanleitung

Sony

Sony VPL-CS5A Bedienungsanleitung

Sony

Sony VPL-SW125 Bedienungsanleitung

Sony

Sony VPL-VW715ES Bedienungsanleitung

Sony

Sony VPL-CX61 Bedienungsanleitung

Sony

Sony BRAVIA VPL-VW90ES Bedienungsanleitung

Sony

Sony VPH-722Q Bedienungsanleitung

Sony

Sony VPD-LE100 Bedienungsanleitung

Sony

Sony VPL-SW536C Service-Handbuch

Sony

Sony CPJ-D500 - SVGA LCD Projector Bedienungsanleitung

Sony

Sony VPL-SW536M Leitfaden

Sony

Sony VPLEW225 Bedienungsanleitung

Sony

Sony VPL-PHZ10 Bedienungsanleitung

Sony

Sony VPL-EW5 Bedienungsanleitung

Sony

Sony VPL-SW535 Installations- und Betriebshandbuch

Beliebte Projektor Handbücher anderer Marken

iEmmet

iEmmet MP-312 Bedienungsanleitung

Epson

Epson VS400 Bedienungsanleitung

Toshiba

Toshiba TLP-791U Bedienungsanleitung

Philips

Philips LC1341 Referenzhandbuch

Panasonic

Panasonic PTL735NTU - LCD PROJECTOR-NETWORK IB Bedienungsanleitung

NEC

NEC NP600S EDU Bedienungsanleitung

BenQ

BenQ SH753P Bedienungsanleitung

Eiki

Eiki EK-623U series Bedienungsanleitung

Epson

Epson PowerLite Pro Cinema 6020UB Bedienungsanleitung

Epson

Epson PowerLite Home Cinema 705HD Bedienungsanleitung

Christie

Christie LHD700 Bedienungsanleitung

Navitar

Navitar FX Bedienungsanleitung

InFocus

InFocus LitePro 560 Bedienungsanleitung

Vivitar

Vivitar DP1500 X Bedienungsanleitung

Acer

Acer C20 Series Bedienungsanleitung

Asus

Asus ZenBeam Latte Bedienungsanleitung

Epson

Epson PowerLite 810p Bedienungsanleitung

BOXLIGHT

BOXLIGHT CP-322i/CP-634i Bedienungsanleitung
