Sony VPL-FX52L Service-Handbuch

Data Projector VPL-FX52/FX52L

製品ご相談窓口のご案内

【プロジェクターの技術相談窓口】

テクニカルインフォメーションセンター

󰩷ᝈႭհᴷ 0586-25-6170

（電話のおかけ間違いにご注意ください）

受付時間：月〜金曜日 午前 9時〜午後 8時

土、日、祝日午前 9時〜午後 5時

製品の品質には万全を期しておりますが、万一本機のご使用中に、正常に動作しないなどの不具合が

生じた場合は、上記の「テクニカルインフォメーションセンター」までご連絡ください。

修理に関するご案内をさせていただきます。

この説明書は 100% 古紙再生紙を使用しています。

部品電極を含むすべてのはんだ付けに無鉛はんだを使用

キャビネットにハロゲン系難燃剤を不使用

包装用緩衝材から発泡スチロールを全廃

Printedon100%recycledpaper.

Lead-freesolderisusedforsolderingallthepartsincludingcircuitcomponent

electrodes.

Halogenatedflameretardantsarenotusedincabinets.

Packagingcushionsdonotusepolystyronefoam.

Sony Corporation Printed in Japan

2-655-779-01 (1)

Data Projector

簡易説明書

Quick Reference Manual ______________________

Guide de référence rapide_____________________

Manual de referencia r

pida ___________________

Kurzreferenz _______________________________

Guida rapida all’uso__________________________

_____________________________

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、

火災や人身事故になることがあります。

この簡易説明書と別冊の「安全のために」および付属の CD-ROM に

入っている取扱説明書をよくお読みのうえ、製品を安全にお使いく

ださい。お読みになったあとは、いつでも見られるところに必ず保

管してください。

VPL-FX52/FX52L

JP 2この説明書について/CD-ROM 取扱説明書の見かた

この説明書について

この説明書では、本機を接続してから

映すまでの簡単な操作方法を説明して

います。

また使用上のご注意やメンテナンスの

際に必要な情報が記載されています。

操作方法について詳しくは、付属の

CD-ROM に収録されている取扱説明書

をご覧ください。

また安全のための注意事項は、別冊の

「安全のために」をご覧ください。

CD-ROM 取扱説明

書の見かた

付属の CD-ROM には、ReadMe、取扱

説明書および設置説明書が収録されて

います（日本語、英語、フランス語、

ドイツ語、イタリア語、スペイン語、

中国語）。まず最初に ReadMe をご覧

ください。

準備

付属の CD-ROM に収録されている取扱

説明書を読むためには、Adobe

AcrobatReader5.0 以降が必要です。

AdobeAcrobatReader がインストール

されていない場合は、アドビシステム

ズ社のホームページからダウンロード

してください。（無料）

取扱説明書を読むには

付属の CD-ROM を、コンピュータの

CD-ROM ドライブにセットしてくださ

い。しばらくすると、CD-ROM が自動

的に起動します。読みたい取扱説明書

を選んでください。取扱説明書のファ

イルは、CD-ROM の中に収録されてい

ます。

お使いのコンピュータによっては、

CD-ROM が自動的に起動しない場合が

あります。

以下の手順で、取扱説明書のファイル

を直接開いてください。

（Windows の場合）

1「マイコンピュータ」を開く。

2「CD-ROM」のアイコンを右ク

リックして「エクスプローラ」を選

ぶ。

3ウィンドウの中で「index.htm」

ファイルをダブルクリックして読み

たい取扱説明書を選ぶ。

（Macintosh の場合）

1デスクトップの「CD-ROM」アイ

コンをダブルクリックする。

2「index.htm」ファイルをダブルク

リックして読みたい取扱説明書を選

ぶ。

index.htm ファイルが開かない場合

は、「OperatingInstructions」フォル

ダから読みたい取扱説明書を選んでダ

ブルクリックしてください。

商標について

･ Windows は、米国 Microsoft

Corporation の米国及びその他の国に

おける登録商標です。

･ Macintosh は AppleComputerInc. の

米国及びその他の国における登録商

標です。

･ Adobe および Acrobat は、Adobe

SystemsIncorporated（アドビシステ

ムズ社）の米国及び各国での登録商標

です。

ご注意

3JP

この説明書について.........................................2

CD-ROM 取扱説明書の見かた..................2

使用上のご注意....................................................4

吸気・排気口についてのご注意......4

電源接続時のご注意.................................4

画像を映す...............................................................5

接続する............................................................5

映す ..................................................................7

調整する............................................................8

電源を切る ......................................................9

ランプを交換する............................................ 10

エアーフィルターをクリーニング

する ................................................................... 11

故障かな？と思ったら................................. 13

主な仕様................................................................. 15

JP 4使用上のご注意

使用上のご注意

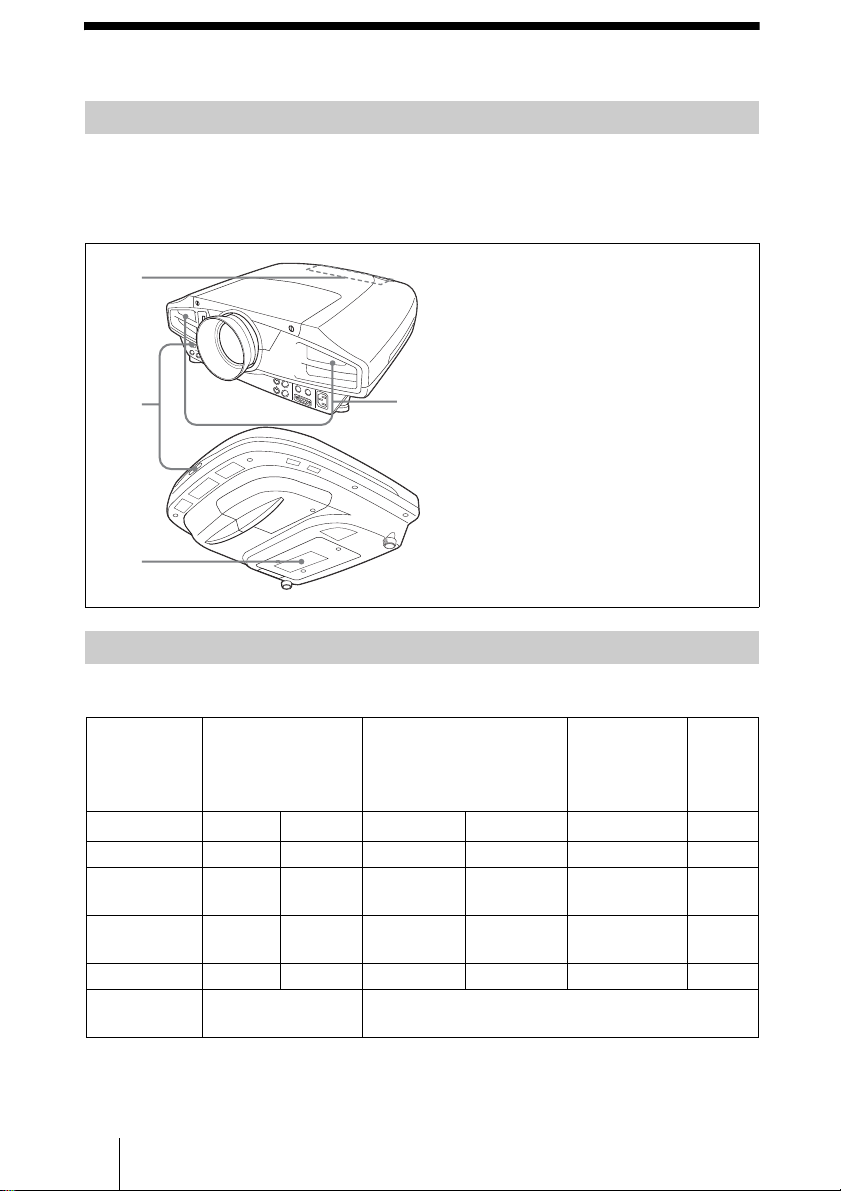

吸気・排気口をふさがないでください。吸気・排気口をふさぐと内部に熱がこ

もり、火災や故障の原因となることがあります。以下イラストにて吸気・排気

口の位置をご確認ください。

それぞれの地域にあった電源コードをお使いください。

1) プラグに関しては各国規制に適合し、使用に適した定格のものを使用して

ください。

吸気・排気口についてのご注意

電源接続時のご注意

1インジケーター

2リモコン受光部

3吸気口

4排気口

アメリカ合衆国、

カナダ

ヨーロッパ諸国

イギリス、アイル

ランド、オースト

ラリア、ニュー

ジーランド

日本

プラグ型名 VM0233 290B YP-12A COX-07 1) YP332

コネクタ型名 VM0089 386A YC-13B COX-02 VM0310B YC-13

コード型名 SJT SJT H05VV-F H05VV-F N13237/CO-

228

VCTF

定格電圧・

電流

10A/

125V

10A/

125V

10A/250V 10A/250V 10A/250V 7A/

125V

安全規格 UL/CSA UL/CSA VDE VDE VDE 電安

コード長さ

（最長）

4.5m 

5JP

画像を映す

接続するときは

･各機器の電源を切った状態で接続してください。

･接続ケーブルは、それぞれの端子の形状に合った正しいものを選んでくださ

い。

･プラグはしっかり差し込んでください。抜くときは、必ずプラグを持って抜

いてください。

接続する機器の取扱説明書もあわせてご覧ください。

接続する

INPUT C

R/R-Y/PR

INPUT A

RGB NEW

B/B-Y/PBG/Y SYNC/HD VD

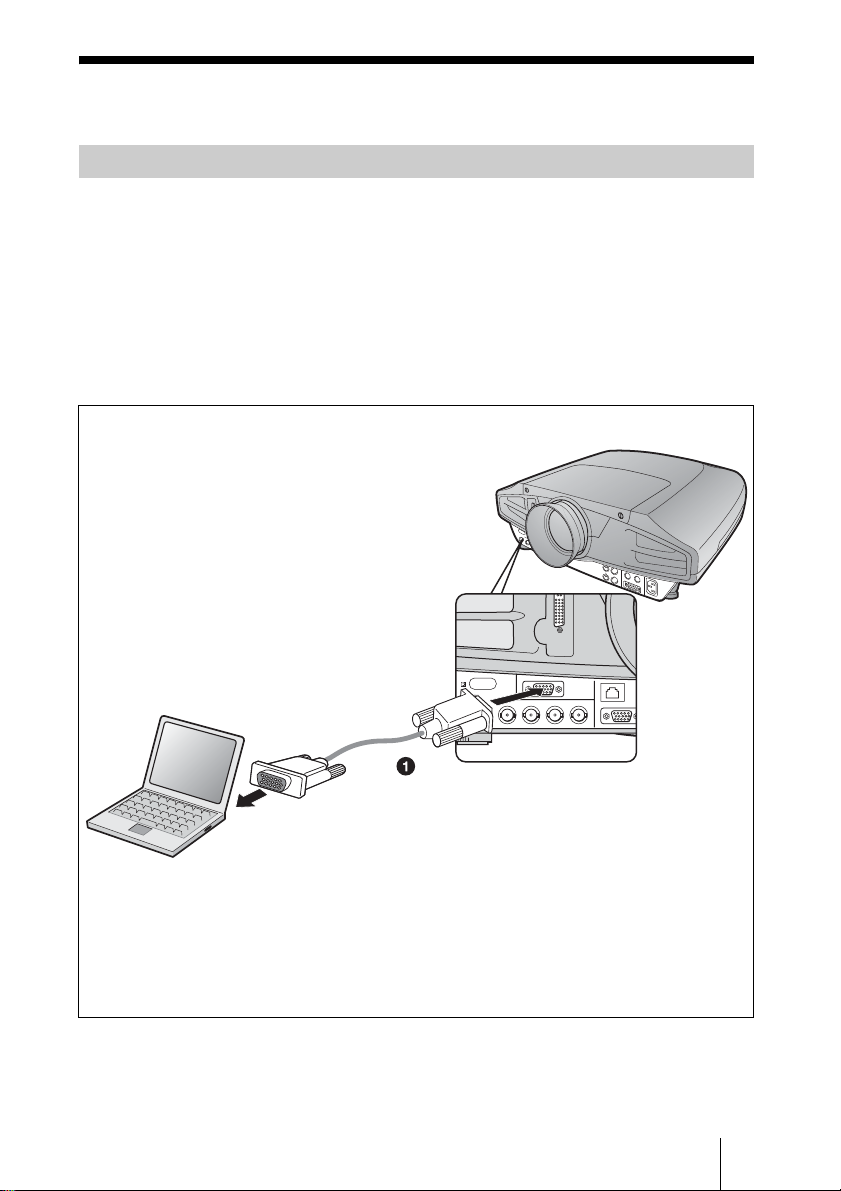

コンピューターとの接続

映像信号入力には以下の 2 通りの方法があります。

1HDD-sub15 ピンケーブル（別売）

2HDD-sub15 ピン yBNC ケーブル（別売）

JP 6画像を映す

INPUT C

R/R-Y/PR

INPUT A

RGB NEWTWORK

B/B-Y/PBG/Y SYNC/HD

MONITOR OUT

VIDEO IN

VIDEO OUT

S VIDEO VIDEO

TRIG

RS-232C

PLUG IN POWER

CONTROL S

ビデオ・DVD 機器との接続

映像信号入力には以下の３通りの方法があります。

1コンポジットビデオ（BNC）ケーブル（別売）

2S ビデオ（MiniDIN4-pin）ケーブル（別売）

3コンポーネント（BNC × 3）ケーブル（別売）

（抵抗無しのケーブルをご使用ください。）

3で接続した場合、メニューで「入力 C 信号種別」の設定が必要です。

詳しくは CD-ROM 内の取扱説明書をご覧ください。

7JP

画像を映す

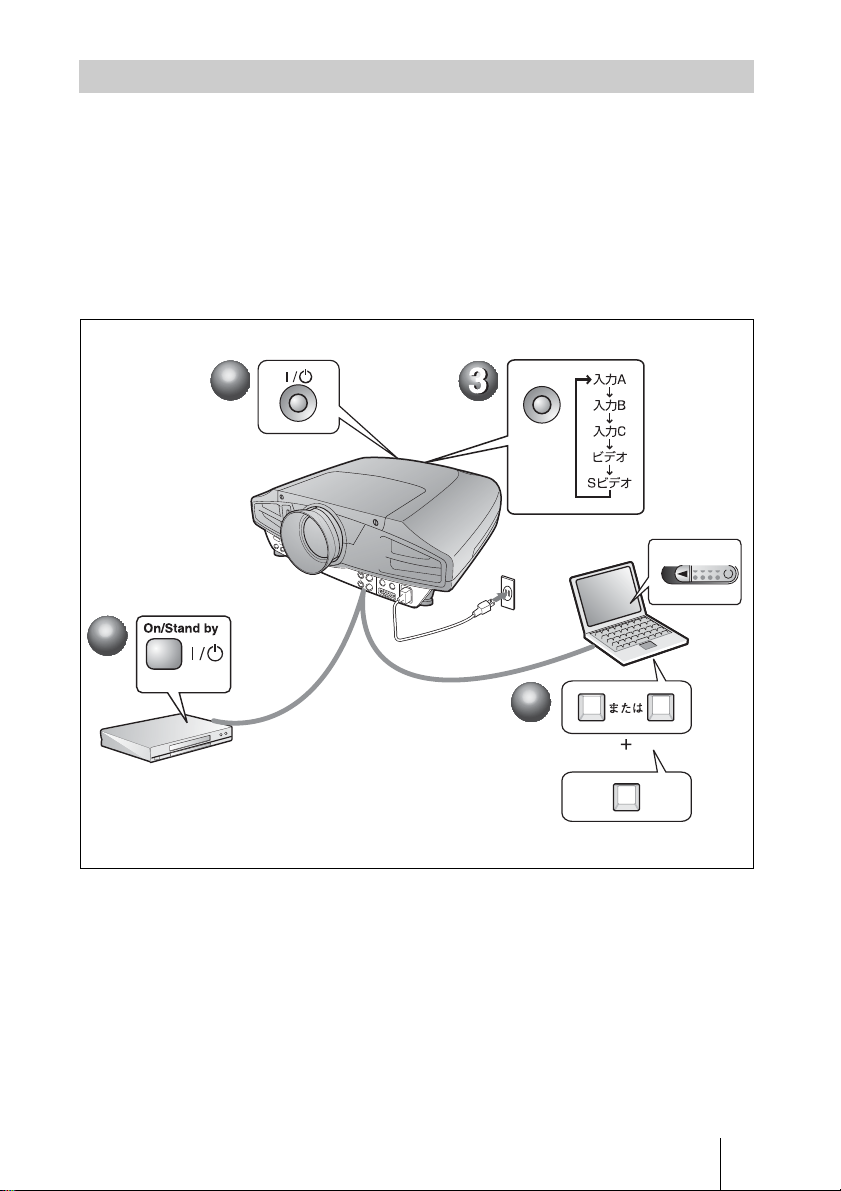

各機器の接続をする前に電源コードをコンセントに差し込み、各機器の接続を

してください。

aI/1( オン / スタンバイ）キーを押す。

b接続している機器の電源を入れる。

cINPUT キーを押して、映したい画像を選ぶ。

dコンピューターとの接続時は映像信号の出力先を切り換える。

映す

Power

FxF7

1INPUT

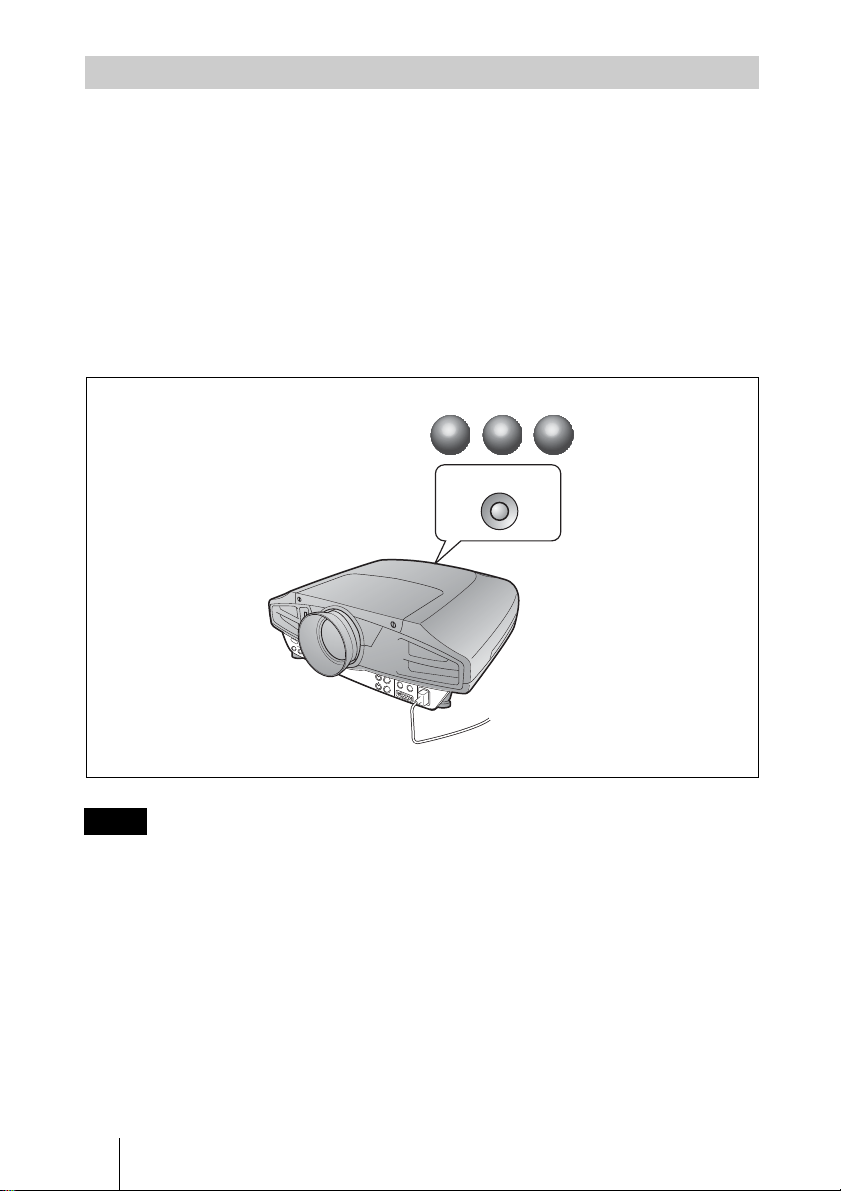

JP 8画像を映す

LENSCONTROL（レンズコントロール）キーを押して「レンズフォーカス」、

「レンズズーム」、「レンズシフト」を順次表示し、以下の 1〜3を矢印キー

で調整してください。

aレンズフォーカス：画像のフォーカスを調整する。

bレンズズーム：画像の大きさを調整する。

cレンズシフト：画像の高さを調整する。

画質モードを選べる画質設定メニューや、最適な画面のアスペクト比（縦横比）

を選べる信号設定メニューがあります。詳しくは CD-ROM 内の取扱説明書を

ご覧ください。

･VPL-FX52L はレンズ別売です。別売レンズを取り付ける際には、設置説明書およびご使用

になるレンズの取扱説明書をご覧ください。

･パワーズーム / パワーフォーカスは標準レンズに対してのみ有効です。別売レンズをご使用

の際は、レンズリングをまわして調整してください。

調整する

ご注意

1,,

LENS CONTROL

9JP

画像を映す

aI/1( オン / スタンバイ）キーを押す。

bメッセージが表示されたらもう一度 I/1( オン / スタンバイ）キーを押す。

cファンが止まり、オン / スタンバイインジケーターが赤く点灯したら、電源

コードを抜く。

電源を切る

POWER SAVING ON/STANDBY

TEMP/FAN LAMP/COVER

JP 10 ランプを交換する

ランプを交換する

光源として使用されているランプは消耗

品ですので、光源のランプが切れたり、

暗くなったり、「ランプを交換してくださ

い。」というメッセージが表示されたりし

たら新しいランプと交換してください。

ランプ寿命はその使用条件によって変

わってきます。

交換ランプは、別売のプロジェクターラ

ンプ LMP-F300 をお使いください。

I/1キーで電源を切った直後はランプが高温

になっており、さわるとやけどの原因となるこ

とがあります。ランプを充分に冷やすため、ラ

ンプ交換は、プロジェクターの電源を切ってか

ら 1 時間以上してから行ってください。

･ランプが破損している場合は、最寄のテクニ

カルインフォメーションセンターにご相談く

ださい。

･ランプを取り出すときは、必ず取り出し用の

ハンドルを持って引き出してください。他の

部分を持って引き出すと、けがややけどの原

因となることがあります。

･ランプを取り出すときは、ランプを水平に持

ち上げ、傾けないでください。ランプを傾け

て持つと、万一ランプが破損していた場合

に、ランプの破片が飛び出し、けがの原因と

なることがあります。

･メッセージを消す場合は、リモートコマン

ダーキーまたはコントロールパネルキーのい

ずれかのキーを押してください。

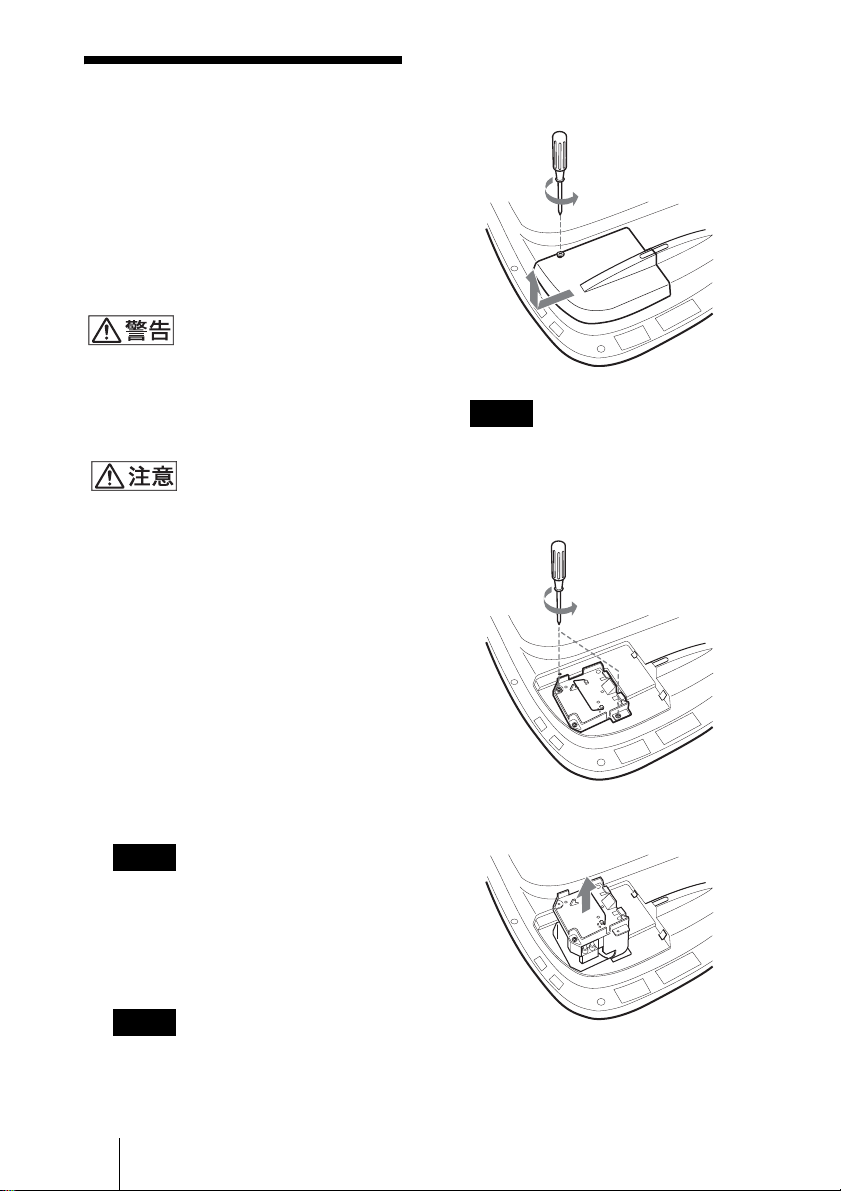

1本機の電源を切り、電源コードをコン

セントから抜く。

本機を使用した後にランプを交換する場合

は、ランプを冷やすため、1 時間以上たっ

てからランプを交換してください。

2プロジェクターや机に傷がつかないよう

布などを敷き、その上でプロジェクター

を裏返す。

プロジェクターを、しっかりと安定させて

ください。

3ランプカバーのネジ（1 本）をプラスド

ライバーでゆるめ、ランプカバーを横に

スライドさせて取り外す。

安全のため他のネジは絶対にはずさない

でください。

4ランプのネジ（2 本）をプラスドライ

バーでゆるめる。

5取り出し用ハンドルを持ってランプを水

平にし、まっすぐ上に引き出す。

ご注意
