Sony XS-L1035 Produkthandbuch

3-222-093-11 (1)

Installation/Connections

Installation/Connexions

Subwoofer

Sony Corporation 2001 Printed in Thailand

XS-L1235/L1035

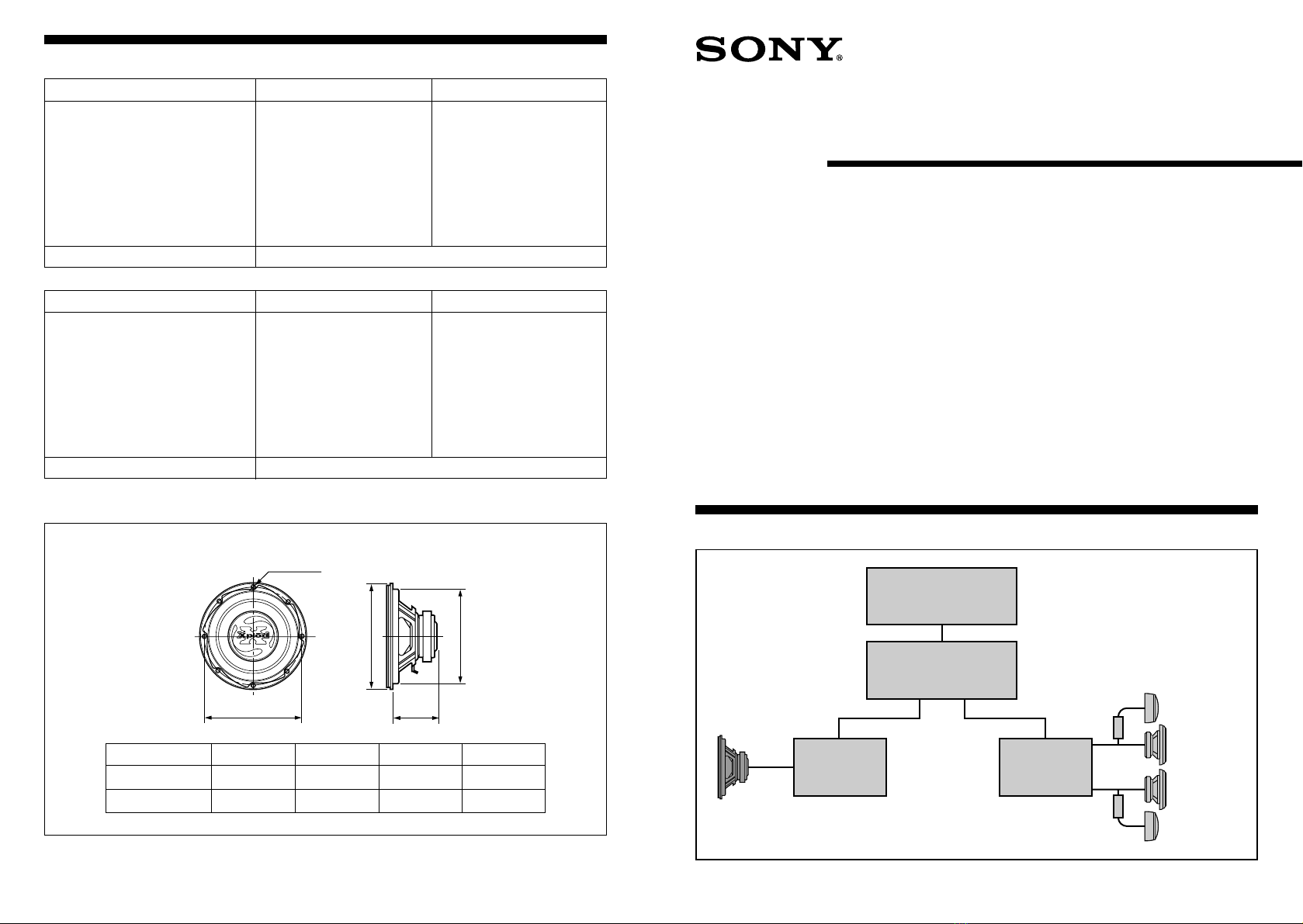

Dimensions

Dimensions Unit: mm (in.)

Unité : mm (po.)

Power amplifier

Amplicateur de

puissance

Car audio

Autoradio

Speaker

system

Système de

haut-parleurs

Electronic crossover network

Circuit de recoupement

électronique

Power amplifier

Amplicateur de

puissance

Right

Droit

Left

Gauche

XS-L1235

XS-L1035

Subwoofer

Connections/Connexions

Specifications/Spécifications

Woofer 30 cm (12 in.),

cone type

800 watts

200 watts

4 ohms

89 dB/W/m

20 – 2,500 Hz

Approx. 5.3 kg (11 lb. 11 oz.)

per speaker

Parts for installation

Speaker

Maximum input power

Rated input power

Impedance

Sensitivity

Frequency response

Mass

Supplied accessory

Woofer 25 cm (10 in.),

cone type

600 watts

150 watts

4 ohms

88 dB/W/m

25 – 2,800 Hz

Approx. 3.6 kg (7 lb. 15 oz.)

per speaker

XS-L1235 XS-L1035

ABCD

XS-L1235 ø295 (11 5/8) ø315 (12 1/2) ø278 (11) 135 (5 3/8)

XS-L1035 ø246 (9 3/4) ø263 (10 3/8) ø234 (9 1/4) 126 (5)

Haut-parleur des basses

30 cm (12 po.), type en cône

800 W

200 W

4 ohms

89 dB/W/m

20 – 2.500 Hz

Env. 5,3 kg (11 liv. 11 on.)

par haut-parleur

Eléments d’installation

Haut-parleur

Puissance d’entrée maximale

Puissance admissible

Impédance

Sensibilité

Réponse en fréquence

Poids

Accessoires fournis

Haut-parleur des basses

25 cm (10 po.),type en cône

600 W

150 W

4 ohms

88 dB/W/m

25 – 2.800 Hz

Env. 3,6 kg (7 liv. 15 on.)

par haut-parleur

XS-L1235 XS-L1035

8 – ø5.5

•Be careful not to operate the speaker system

with the power exceeding its handling

capacity.

•Keep recorded tapes, watches, and credit

cards, etc. with magnetic coding away from

the speaker system to prevent damage caused

by the magnets in the speakers.

•When installing the unit, be careful not to

damage the diaphragm by hand or tools.

•The subwoofer is heavy, so attach it firmly to a

solid thick, baffle plate or metal board.

•Make a woofer box, using wooden boards at

least 19 mm (3/4 in.)-thick.

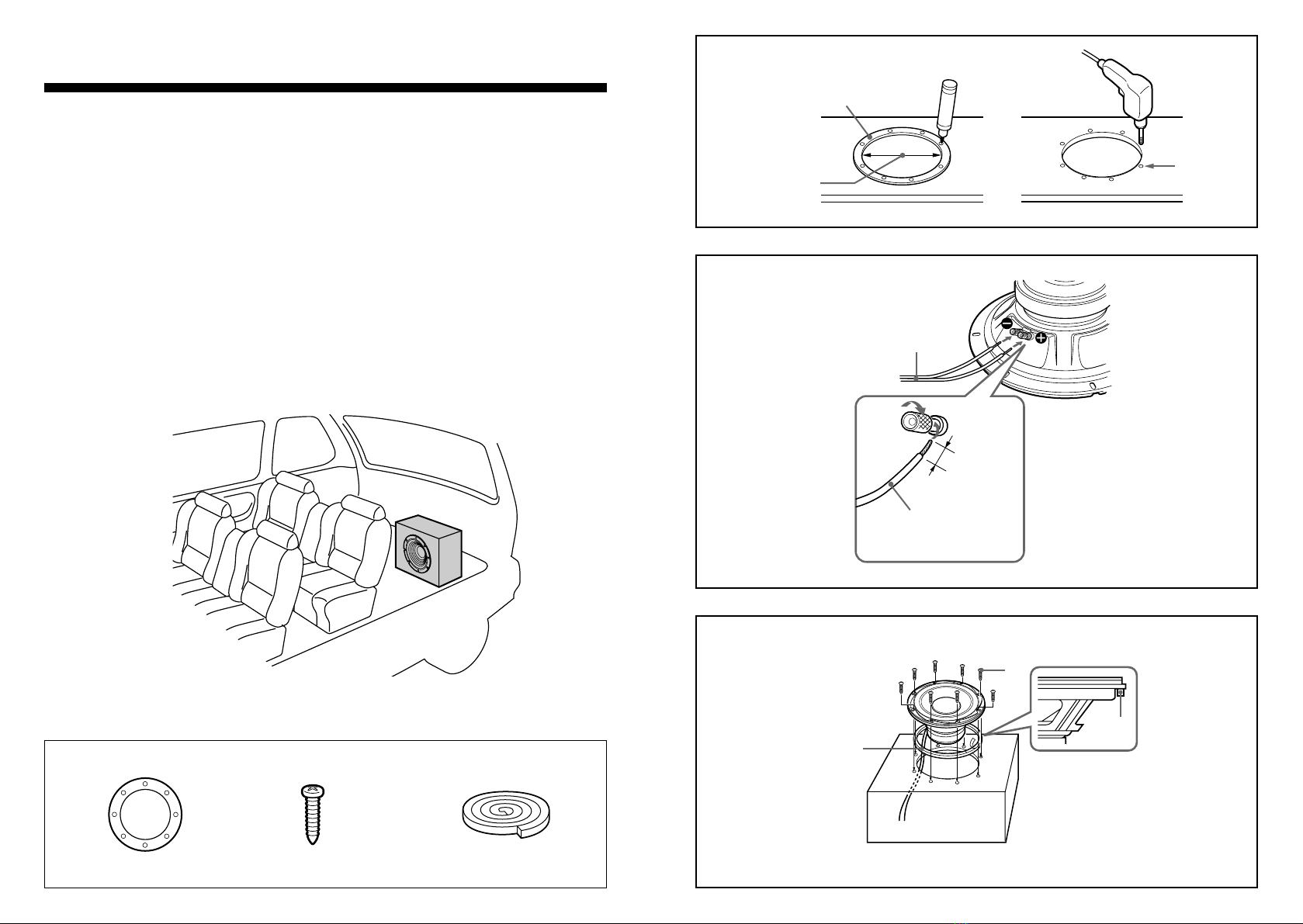

Installation/

Installation

Parts List/Liste des composants

123

ø5 ×35

×8

Example

Exemple

Speaker cord (not supplied)

Cordon de haut-parleur (non fourni)

Speaker cord

Cordon de haut-parleur

•Veillez à ne pas faire fonctionner le système de

haut-parleurs à une puissance qui dépasse sa

charge nominale efficace.

•Gardez les cassettes enregistrées, les montres

et les cartes de crédit, etc., à codage

magnétique à l’écart du système de haut-

parleurs de manière à éviter tout dommage

causé par les aimants intégrés dans les haut-

parleurs.

•Lorsque vous installez l’appareil, veillez à ne

pas endommager le diaphragme avec les

mains ou un outil.

•Comme le subwoofer est lourd, fixez-le sur

une planche pour baffle épaisse et robuste ou

sur une plaque métallique.

•Construisez un caisson de haut-parleur avec

des planches d’au moins 19 mm d’épaisseur

(3/4 po.).

Red ring: e

Black ring: E

Bague rouge: e

Bague noire: E

ø3.2 (5/32”)

XS-L1235: ø279 (11)

XS-L1035: ø235 (9 3/8”)

Precautions Précautions

Unit: mm (in.)

Unité : mm (po.)

Unit: mm (in.)

Unité : mm (po.)

11 (7/16”)
