Sony HDW-700 Bedienungsanleitung

Tele File Kit

For HDW-700/700A

本キットを HDW-700に取り付ける際または取り付け後 TELE FILE機能を操作する際、お手持ちのメ

ンテナンスマニュアルまたはオペレーションマニュアルと併せてご使用ください。

When you install this kit to the HDW-700/700A or operate the TELE FILE functions, please

refer to this manual together with the maintenance manual and operation manual in your

possession.

1(JP)

概要 ..................................................................................................................... 2(JP)

取り付け................................................................................................................. 3(JP)

1.DC-DCコンバーターASSY/カセットコンパートメントASSY/

インサイドパネルを取り外す................................................................... 3(JP)

2.アンテナシートの取り付け............................................................................... 3(JP)

3.SY-247基板の交換......................................................................................... 4(JP)

4.DC-DCコンバーターASSYの交換 ................................................................ 4(JP)

CCM-33B基板の調整 ....................................................................................... 6(JP)

TeleFile機能を操作する .................................................................................... 7(JP)

日

本

語

2(JP)

概要

本キットはHDW-700にTele-Fileシステムを取り付けるための必要

部品を集めたキットです。

Tele-Fileシステムを動作させるには、この他にテクニカルメモ

HDVM00-328によるソフトウェアのバージョンアップが必要です。

以下の部品がキット(A-8327-316-A)に含まれています。

名称部品番号員数

CCM-33BCOMPL-NC A-8320-065-B 1

FL-260フレキシブル配線板 1-671-386-11 1

小物ハーネス(CCM) 1-959-170-11 1

パネル支柱（B） 3-192-607-31 2

ストッパー板 3-614-802-04 1

アンテナシート(A) 3-614-804-01 2

アンテナシート(B) 3-614-805-01 1

アンテナシート(C) 3-614-806-01 1

ナイロックネジ＋P1.4×1.6 3-729-013-01 2

ネジ＋PSW2.6×6 7-621-759-45 4

取扱説明書 3-205-176-01 1

DC-DCコンバーターASSY A-8316-509-B 1

SY-247COMPL-NC A-8316-497-B 1

TFステッカー 3-633-291-01 1/5

3(JP)

以下の項目1〜4の手順に従い、本キットの部品をHDW-700本体

に取り付けます。

1. DC-DCコンバーターASSY／カセットコン

パートメントASSY／インサイドパネルを取

り外す

1ネジ5本を充分にゆるめ、アウトサイドパネルを取り外す。

◆詳しくは、メンテナンスマニュアルPart12-3項をご覧ください。

2DC-DCコンバーターASSYを取り外す。（ネジ無し）

3ネジ3 本を取り外し、カセットコンパートメントASSYを取り外す。

◆詳しくは、メンテナンスマニュアルPart12-5項をご覧ください。

4ネジ4本を充分にゆるめ、インサイドパネルを取り外す。

◆詳しくは、メンテナンスマニュアルPart12-3項をご覧ください。

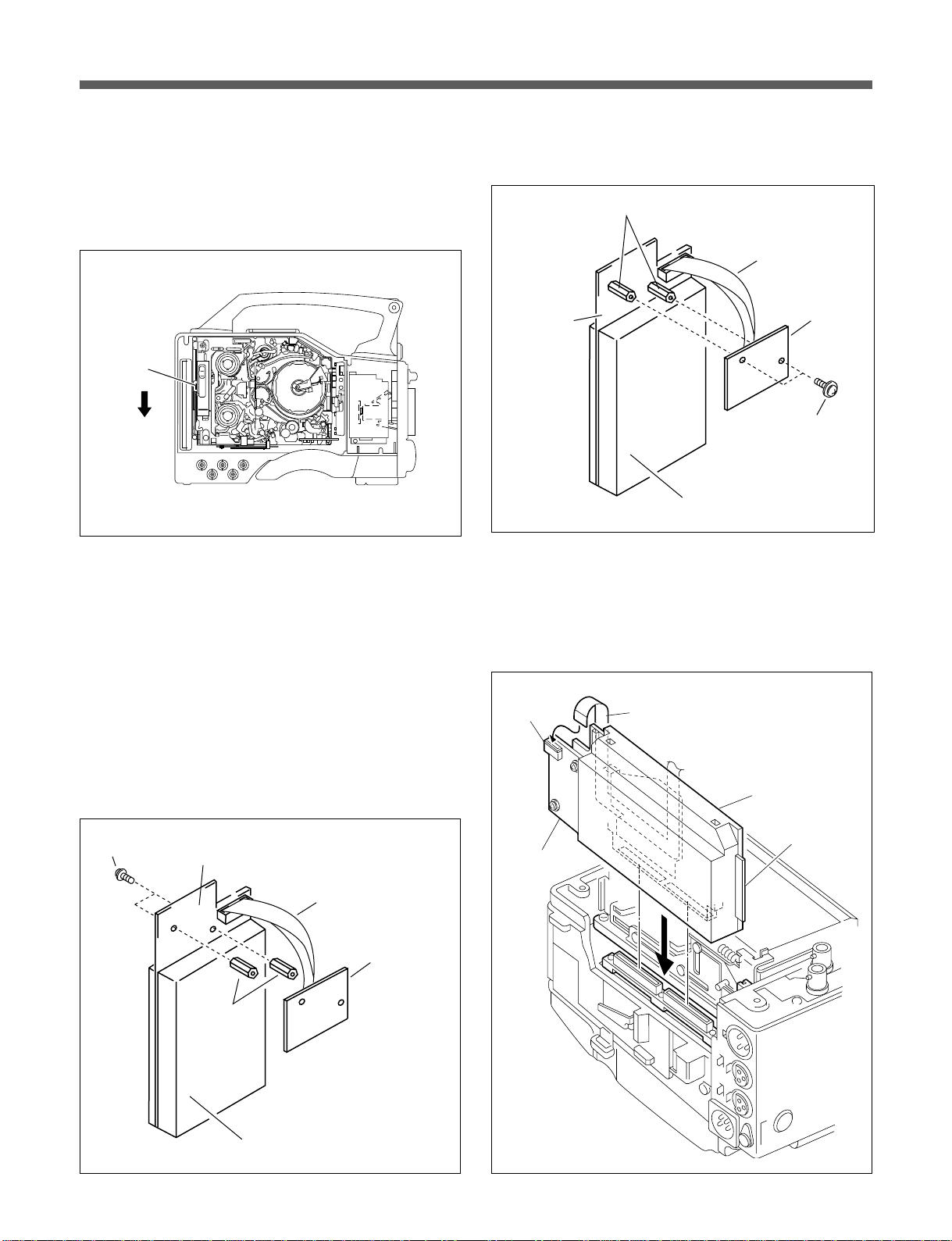

2. アンテナシートの取り付け

取り外したカセットコンパートメントASSYへ、以下の手順でアンテナ

シートを取り付けます。

1アンテナシート(B)および(C)のシールをはがし、カセットコン

パートメントASSYのステージASSY上に、下図の位置に貼り付

ける。

既に、アンテナシート(B)および(C)が貼り付けられている場合

は、交換する必要はありません。

取り付け

2アンテナシート(A)2枚の穴とFL-260フレキシブル配線板の穴

が重なるように合わせる。

3FL-260フレキシブル配線板を上図のように引き回す。

4アンテナシート(A)2枚の穴とFL-260フレキシブル配線板の穴

が、ステージASSYの中央の穴と重なるように合わせ、ナイロッ

クネジ(＋P1.4×1.6)2本で固定する。

5ストッパー板を固定しているネジ(＋P1.4×2.5)2本を取り外し、

ストッパー板を取り外す。

6取り外したネジ(＋P1.4×2.5)2本で、キットのストッパー板をカ

セットコンパートメントASSYに取り付ける。

7カセットコンパートメントASSYを元の位置に取り付ける。

ストッパー板

側板ASSY

ステージASSY

＋P1.4×1.6

FL-260フレキシブル配線板

アンテナシート(A)

内側

ステージ

＋P1.4×2.5

0〜0.5mm 0〜0.5mm

アンテナシート(C) アンテナシート(B)

突き当て

穴

4(JP)

取り付け

3. SY-247基板の交換

インサイドパネルを取り外し、以下の手順でSY-247基板を交換します。

1CN-1457基板を取り外し、取り付けられているSY-247基板

(suffix=A)をキットのSY-247基板(suffix=B)と交換する。

◆詳しくは、メンテナンスマニュアルPart12-4項をご覧ください。

2CN-1457基板を元の位置に取り付ける。

3インサイドパネルを元の位置に取り付ける。

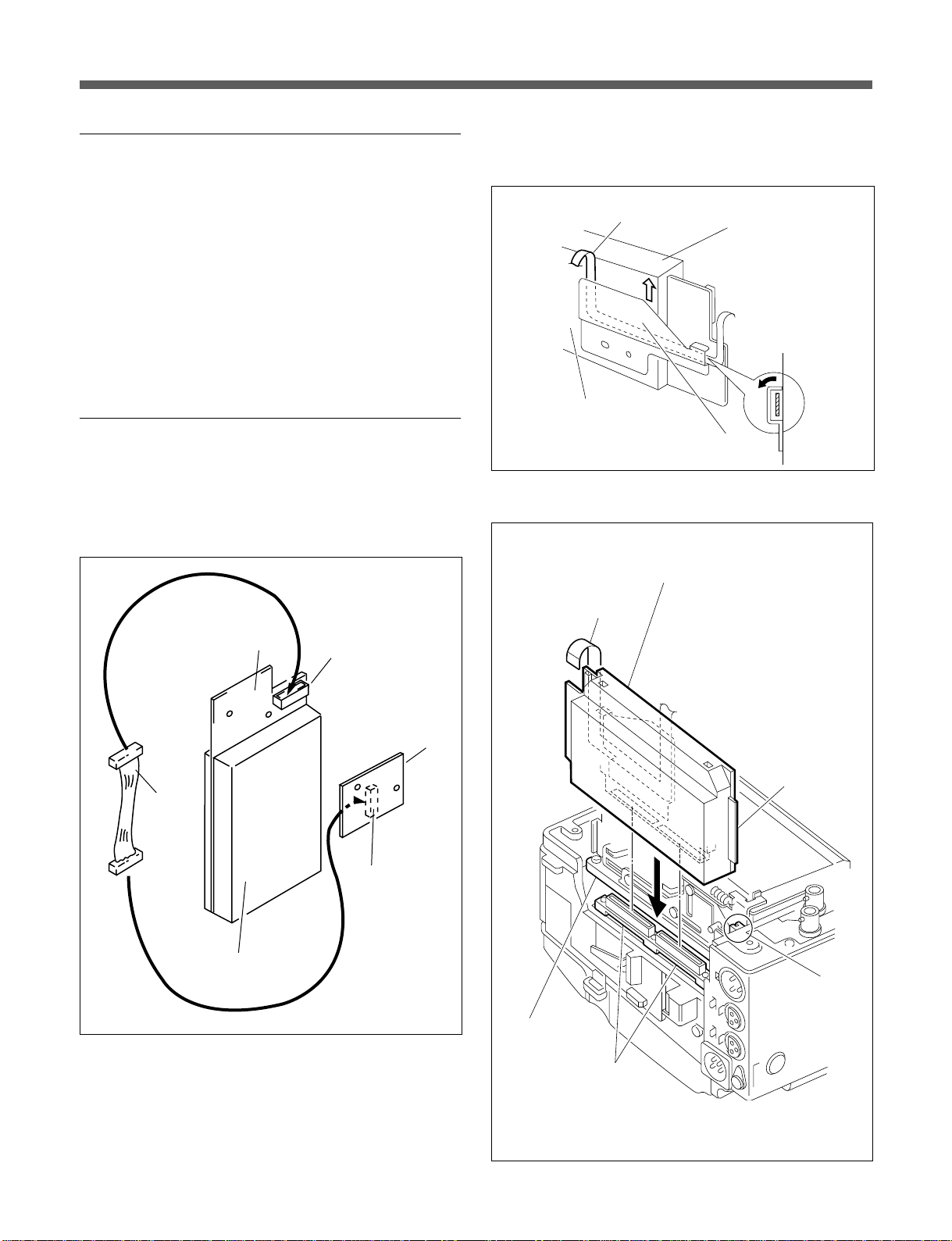

4. DC-DCコンバーターASSYの交換

以下の手順でDC-DCコンバーターASSYを交換します。

1小物ハーネス(CCM)を、キットのRE-140基板のコネクター

CN4とCCM-33B基板のコネクターCN2に接続する。

2FL-260フレキシブル配線板を、DC-DCコンバーターASSYの

シールドケースとシールド板の間に通す。

3DC-DCコンバーターASSYを取り付ける。

CN4

DC-DC

コンバーターASSY

小物ハーネス

(CCM)

CCM-33B基板

CN2

RE-140基板

シールド板

シールドケース

FL-260

フレキシブル配線板

DC-DC

コンバーターASSY

FL-260

フレキシブル

配線板

カセット

コンパートメント

ASSY

MB-743基板のコネクター

にしっかり差し込む

RE-140基板

RE-140基板を

この溝に沿わせる

DC-DC

コンバーター

ASSY

5(JP)

4FL-260フレキシブル配線板をCCM-33B基板のコネクター

CN1に接続する。

5メモリーラベルMLB-1M-100が貼り付けられたカセットを挿入

し、下図の矢印方向に、カチッと音がするまで移動する。

6次ページの「CCM-33B基板の調整方法」に従い、CCM-33B

基板を調整する。

◆

詳しくは、メンテナンスマニュアルPart2Volume17-5項をご覧ください。

7FL-260フレキシブル配線板を、CCM-33B基板のコネクター

CN1 から引き抜く。

8DC-DCコンバーターASSYを取り外す。

9パネル支柱(B)2本を、ネジ（＋PSW2.6×6）2本でRE-140基

板に固定する。

CCM-33B基板を、ネジ（＋PSW2.6×6）2本でパネル支柱

(B)2本に固定する。

FL-260フレキシブル配線板を、DC-DCコンバーターASSYの

シールドケースとシールド板の間に通す。（手順2のイラスト参照）

DC-DCコンバーターASSYを取り付け、L-260フレキシブル配

線板をCCM-33B基板のコネクターCN1に接続する。

DC-DC

コンバーターASSY

CCM-33B基板

RE-140基板

＋PSW2.6×6

パネル支柱(B)

小物ハーネス(CCM)

CCM-33B基板

CN1

DC-DCコンバーターASSY

FL-260

フレキシブル配線板

RE-140基板

DC-DC

コンバーターASSY

CCM-33B基板

RE-140基板

パネル支柱(B)

小物ハーネス(CCM)

＋PSW2.6×6

レバー

6(JP)

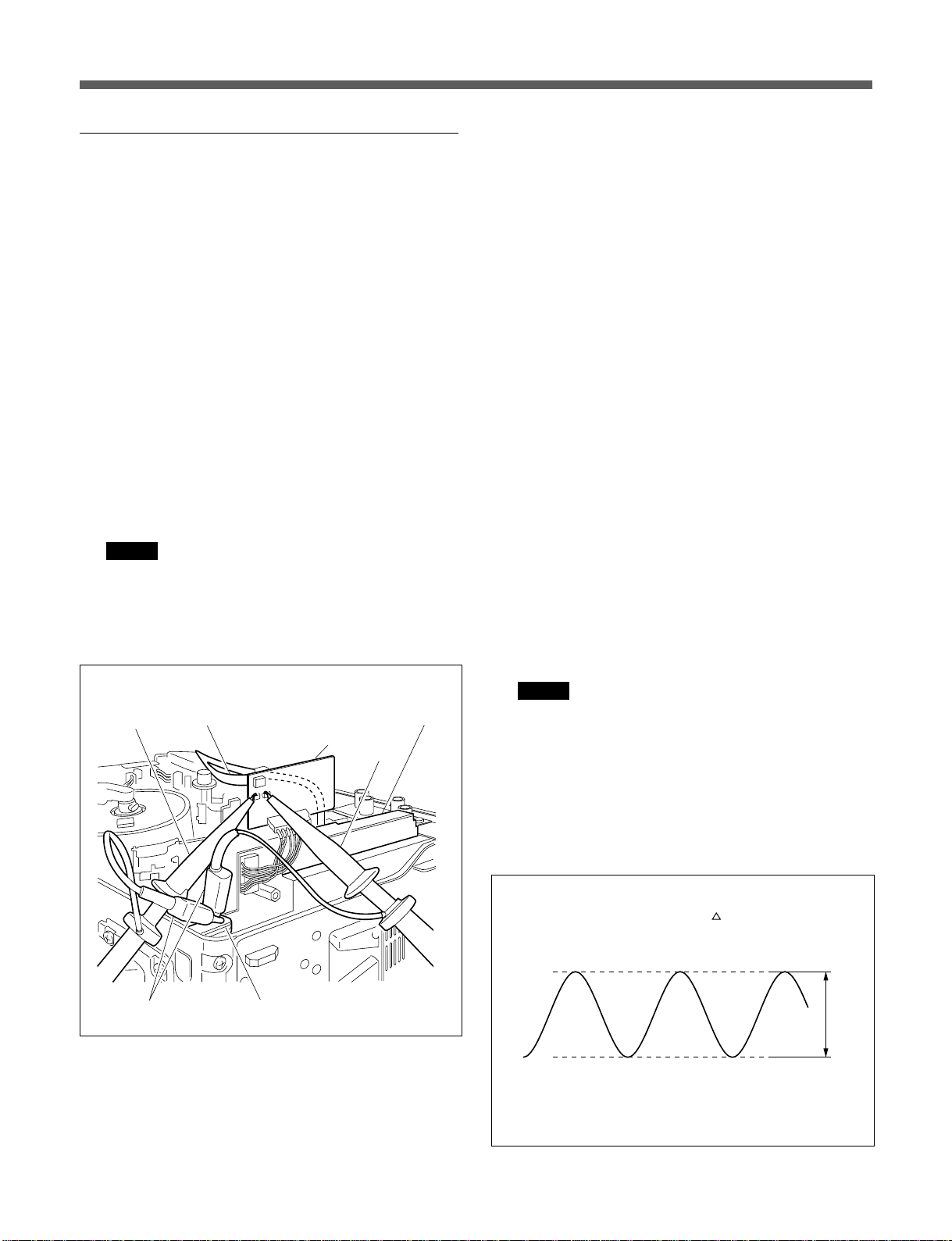

CCM-33B基板の調整

CCM-33B基板の調整は以下の手順で行います。

1オシロスコープを以下のように設定する。

VERTICAL

CH1:5V/DIV,DC

CH2:5V/DIV,DC

MODE:CH2INVERT,ADD,20MHzBWLIMIT=OFF

HORIZONTAL

20nSEC/DIV

TRIGGER

CH1,DC

LEVEL:5V

2オシロスコープのCH1とCH2のGNDを、アウトサイドパネル

を取り付けるシャーシ板金に接続する。

ご注意

プローブのGNDをCCM-33B基板に接触させないでくださ

い。CCM-33B基板が壊れる恐れがあります。

3CH1をTP1に、CH2をTP2に接続する。

SY-247基板のCN1とパソコン

をRS-232インターフェース治具

で接続する。

IBMPC/ATパソコン、またはNECPC9800シリーズパソコン

◆ 設定については、メンテナンスマニュアルPart2Volume15-6項

をご覧ください。

2) IBMPC/ATパソコン用(9pin)

•RS-232インターフェースケーブル：HJ-012/J-6510-120-A

•治具ケーブル(PCnHJ-012)：HJ-PC9/J-6510-120-2

•治具ケーブル(HJ-012nSY247)：CN-HJ/J-6510-110-3

NECPC-9800シリーズパソコン用(25pin)

•RS-232インターフェースケーブル：HJ-011/J-6510-110-A

•治具ケーブル(PCnHJ-012)：HJ-PC25/J-6510-110-4

•治具ケーブル(HJ-012nSY247)：CN-HJ/J-6510-110-3

5本体の電源を入れる。

6パソコンからメモリーラベルリーダー／ライター調整用の下記の

コマンドを入力する。

SY247:>TLCHECK[Enter]

7調整ドライバーで調整する。

ご注意

パソコンにOKが表示されていることを確認してください。

8本体の電源を切り、SY-247基板からRS-232インターフェース治

具を取り外す。

調整箇所：CT1

規格：A=最大値（10Vp-p以上のサイン波形であること）

A1 5.0 V

5 V +↓5 V 20 ns

CH1

FL-260

フレキシブル配線板

CCM-33B基板

DC-DC

コンバーターASSY

CH2

シャーシ板金

GND

取り付け

7(JP)

Tele File機能を操作する

HDW-700でTeleFile機能を使うには、以下の手順で操作します。

HDW-700に挿入されたカセットにメモリーラベルMLB-1M-100(別

売り)が貼り付けられている場合、メモリーラベルに記録開始タイム

コード、ショットマーク1)を記録することができます。

1メモリーラベルMLB-1M-100を貼り付けたカセットを入れる。

2VTRSTARTボタン、またはレンズのVTRボタンを押す。

記録開始と同時に、記録開始時のタイムコードがメモリーラベ

ルに記録されます。

3撮影をしながら、レンズのRETボタンを押す。

RETボタンを押したときのタイムコードがショットマークとしてメ

モリーラベルに記録されます。

RETボタンが押されたことを確認するには

VFDISPスイッチを ON に設定します。

RETボタンを押すとビューファインダー内RECの右側にzが表

示されます。

ご注意

記録一時停止後1秒以内にPOWERスイッチをOFFにした場合、

記録されたデータを保証できません。

記録されたデータを消去するには

◆データの消去については、メンテナンスマニュアルをご覧ください。

1)ショットマーク

編集時に編集点として使用したい場面のタイムコード。

..............................................................................................................................................................................................................................................................
