Sony NUA-BK10 Bedienungsanleitung

Printed in Japan

Sony Corporation

1-7-1 Konan Minato-ku Tokyo,

108-0075 Japan

C:\DocumentsandSettings\Administrator\ デスクトップ

\PT16C1144590365012JP+\4590365012\4590365012NUABK10\01JP\050BCO.fm

NUA-BK10

4-590-365-01 (2)

050BCO.fm 10 ページ２０１６年４月５日　火曜日　午後１時２９分

IP Converter

Bracket

4-590-365-01 (2)

2016-04

取扱説明書____________________ JP

Instructions for Use_______________ GB

Instructions d’utilisation____________ FR

Gebrauchsanweisung_____________ DE

Istruzioni per l’uso________________ IT

Manual de instrucciones___________ ES

Manual de instruções _____________ PT

Gebruiksaanwijzing ______________ NL

Brugervejledning_________________ DK

Käyttöohjeet ____________________ FI

Bruksanvisning __________________ NO

Bruksanvisning __________________ SE

Instrukcja obsługi ________________ PL

 ________________ GR

Uživatelská příručka

_________________

Használati útmutató _______________ HU

Инструкции за употреба

___________

Návod na obsluhu

__________________

Navodila za uporabo_______________ SI

Kullanım Talimatları ______________ TR

Upute za upotrebu_____________________

Instrucţiuni de utilizare

_______________

_________________ EE

___________ LT

___________ LV

Uputstvo za upotrebu _____________ SR

_____________________ KR

お買い上げいただきありがとうございます。

電気製品は、安全のための注意事項を

守らないと、けがをしたり、周辺の物

品に損害を与えることがあります。

この「取扱説明書」には、事故を防ぐための重要な注意

事項と製品の取り扱いかたを示してあります。この「取

扱説明書」をよくお読みのうえ、製品を安全にお使いく

ださい。お読みになったあとは、いつでも見られるとこ

ろに必ず保管してください。

NUA-BK10

C:\Documents and

Settings\Administrator\ÉfÉXÉNÉgÉbÉv\PT16C114_4590365012_JP+\

4590365012\4590365012NUABK10\01JP\010COV.fm

masterpage:Cover

NUA-BK10

4-590-365-01 (2)

010COV.fm 1 ページ２０１６年４月５日　火曜日　午後１時２６分

JP 2

安全のために

本機は正しく使用すれば事故が起きない

ように、安全には充分配慮して設計され

ています。しかし、間違った使いかたを

すると、製品の破損などにより死亡や大

けがなど人身事故につながることがあ

り、危険です。

事故を防ぐために次のことを必ずお守り

ください。

安全のための注意事項を守る

3 〜 4 ページの注意事項をよくお読みく

ださい。製品全般の安全上の注意事項が

記されています。

また、接続される機器の取扱説明書で、

各機器の注意事項および詳細な情報を確

認してください。

定期点検をする

長期間、安全にお使いいただくために、

定期点検をすることをおすすめします。

点検の内容や費用については、お買い上

げ店にご連絡ください。

破損したら使わない

すぐに、ソニーのサービス窓口にご連絡

ください。

万一、変形・破損が生じたら

お買い上げ店までご相談ください。

警告表示の意味

取扱説明書および製品では、次のよ

うな表示をしています。表示の内容

をよく理解してから本文をお読みく

ださい。

この表示の注意事項を守らないと、

製品の破損やその他の事故によりけ

がをしたり周辺の物品に損害を与え

たりすることがあります。

行為を禁止する記号

行為を指示する記号

日本語

注意 3JP

下記の注意を守らないと、

けがをしたり周辺の物品に損害

を与えることがあります。

作業をする際は複数人

で行う

設置する際は、複数の製品

を同時に扱うため、けがや

事故を防ぐため、作業は充

分な人数で行ってくださ

い。

指定以外の方法で設置

しない

取扱説明書で指示している

方法以外で設置すると、強

度不足などにより落下して

けがの原因となることがあ

ります。

取扱説明書に記載した

ネジを使う

取扱説明書に記されている

ネジを使わないと、強度不

足などにより製品が落下し

てけがの原因となることが

あります。

注

モニター移動時には本

機を持たない

本機を持ってモニターを移

動させると、製品の破損や

モニターの転倒によりけが

の原因となることがありま

す。

定期的に取り付けネジ

を確認する

取り付けネジがゆるんでい

ると落下によりけがをする

ことがあります。定期的に

取り付けネジがゆるんでい

ないことを点検してくださ

い。

その他の安全上のご注意

JP 4

その他の安全上の

ご注意本製品またはアクセサリーを廃棄すると

きは、環境汚染等のリスクに配慮し、関

連した地域または国の法律、および関連

した病院の規則にしたがってください。

本製品を使用する場合の注意事項および

詳細な情報については、モニターおよび

IP コンバーターの取扱説明書をご覧くだ

さい。

設置時には、通気やサービス性を考慮し

て各機器で指示されている設置スペース

および IP コンバーターの周囲に 4cm 以

上の空間を確保してください。

グラフィカルシンボルの説明

安全標識

本機にこのマークがある箇所

は、取扱説明書の警告文にした

がってご使用ください。

注記背景色：青

シンボル：白

このシンボルは製造業者を表

し、隣接して製造業者名と住所

が併記されます。

このシンボルはシリアルナン

バーを表します。

このシンボルは附属文書の版を

表します。

このシンボルは製造日付を表し

ます。

保存・輸送温度

このシンボルは保存と輸送環境

の温度制限を表します。

保存・輸送湿度

このシンボルは保存と輸送環境

の湿度制限を表します。

保存・輸送気圧

このシンボルは保存と輸送環境

の大気圧制限を表します。

注意

使用上のご注意 5JP

使用上のご注意

対象モニター以外に取り付けな

い

本機は LMD-X310 シリーズ専用です。

上記以外のモニターは、発煙発火、電磁

波障害等を引き起こす可能性があるた

め、使用しないでください。

モニターおよび IP コンバーター

におけるマルチタップの使用禁

止

マルチタップを使用した場合、マルチ

タップの保護接地線の切断により、漏え

い電流が増え、感電の原因となることが

あります。モニターおよび IP コンバー

ターをマルチタップに接続して使用しな

いでください。

モニターへの複数設置について

本機を用いて IP コンバーターをモニ

ターに複数設置しないでください。製品

の転倒につながったり、機器の故障の原

因となることがあります。

設置の向きについて

必ず、IP コンバーターの前面が上向き、

端子面が下向きになるように設置してく

ださい。

お手入れ

•清掃は 50 〜 70v/v%濃度のイソプロピ

ルアルコールまたは 76.9 〜 81.4v/v%

濃度のエタノールで本体表面を清拭法

で清掃してください。

•汚れがひどいときは、クリーニングク

ロスなどの柔らかい布に水で薄めた中

性洗剤を少し含ませて拭きとった後、

上記薬液を用いて清拭法で清掃してく

ださい。ベンジンやシンナー、酸性洗

浄液、アルカリ性洗浄液、研磨剤入り

洗浄剤、化学ぞうきんなどは本体表面

を傷めますので、清掃や消毒には絶対

に使用しないでください

結露について

本機を寒いところから急に暖かいところ

に持ち込んだときなど、機器表面に水滴

がつくことがあります。これを結露とい

います。結露が起きたときは結露がなく

なるまで放置し、結露がなくなってから

ご使用ください。結露時のご使用は他の

接続機器の故障の原因となる場合があり

ます。

警告

特長/本機の構成

JP 6

特長

IP コンバーターブラケット NUA-BK10

は、IP コンバーターを医療用モニターの

背面に取り付けるためのアクセサリーで

す。

VESA 規格に準拠したモニターアームや

モニタースタンドに IP コンバーターを

しっかりと確実に装着できます。

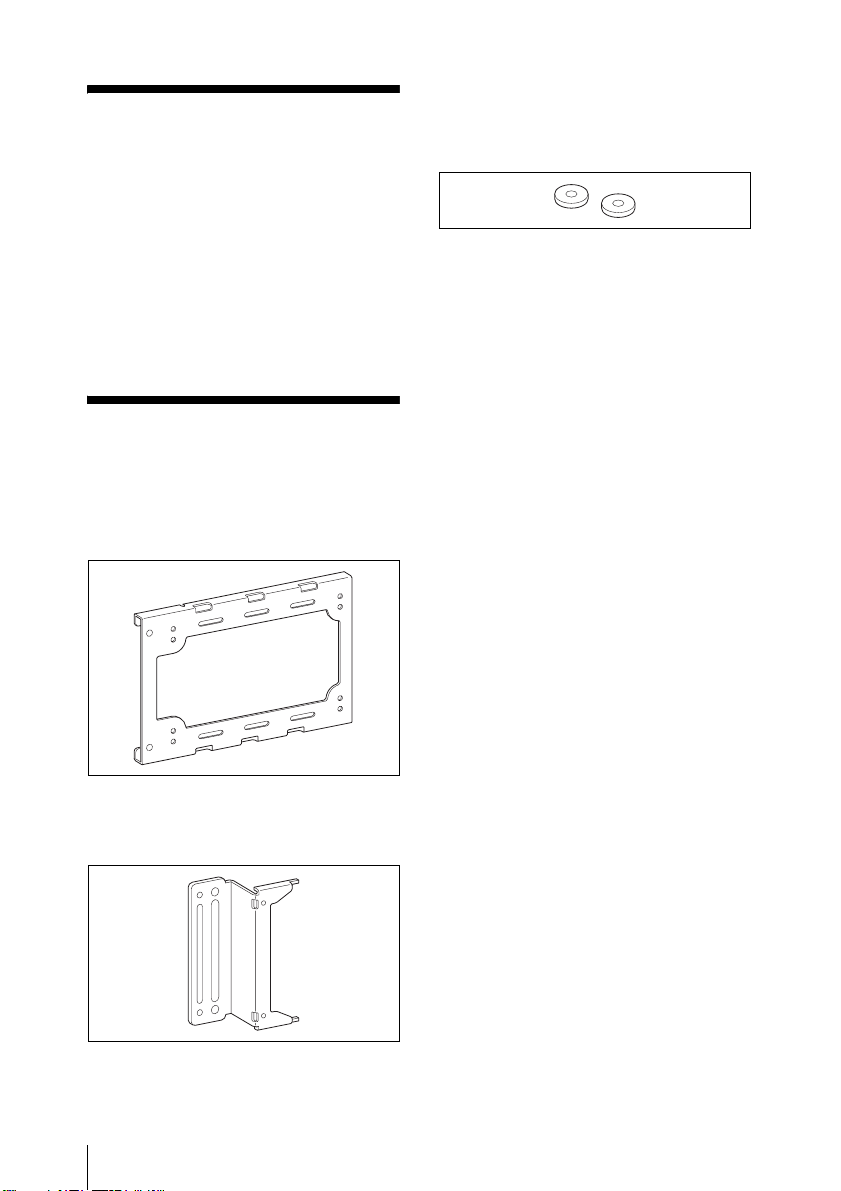

本機の構成

IPC ブラケット

IP コンバーターの底面に取り付けます。

モニターブラケット

モニターに取り付けます。

スペーサー（2 個）

モニタースタンドで本製品をモニターに

固定する場合に使用します。

取り付け 7JP

取り付け

IPC ブラケットを取り付

ける

IP コンバーター底面の足（4 本）を

固定するネジを取り外してから、足

を取り除く。

手順 1 で取り外したネジを使用して、

IPC ブラケットを IP コンバーター

に取り付ける。

モニターへの取り付け時に IP コン

バーターの前面が上向きに（端子面

が下向きに）なるように、IPC ブラ

ケットに取り付けてください。

モニターブラケットを取

り付ける

次のどちらかの方法で取り付けます。

•モニタースタンドで固定する

•モニタースタンドを取り付けたままモ

ニターに取り付ける

モニター背面にある、VESA 規格に準拠

した左右のネジ穴のどちら側も使用でき

ますが、両方を同時に使用して IP コン

バーターを複数取り付けることはできま

せん。

モニタースタンドで固定する場

合

モニタースタンドをいったん取り外して

から、モニターブラケットを間に挟み、

モニタースタンドで固定します。

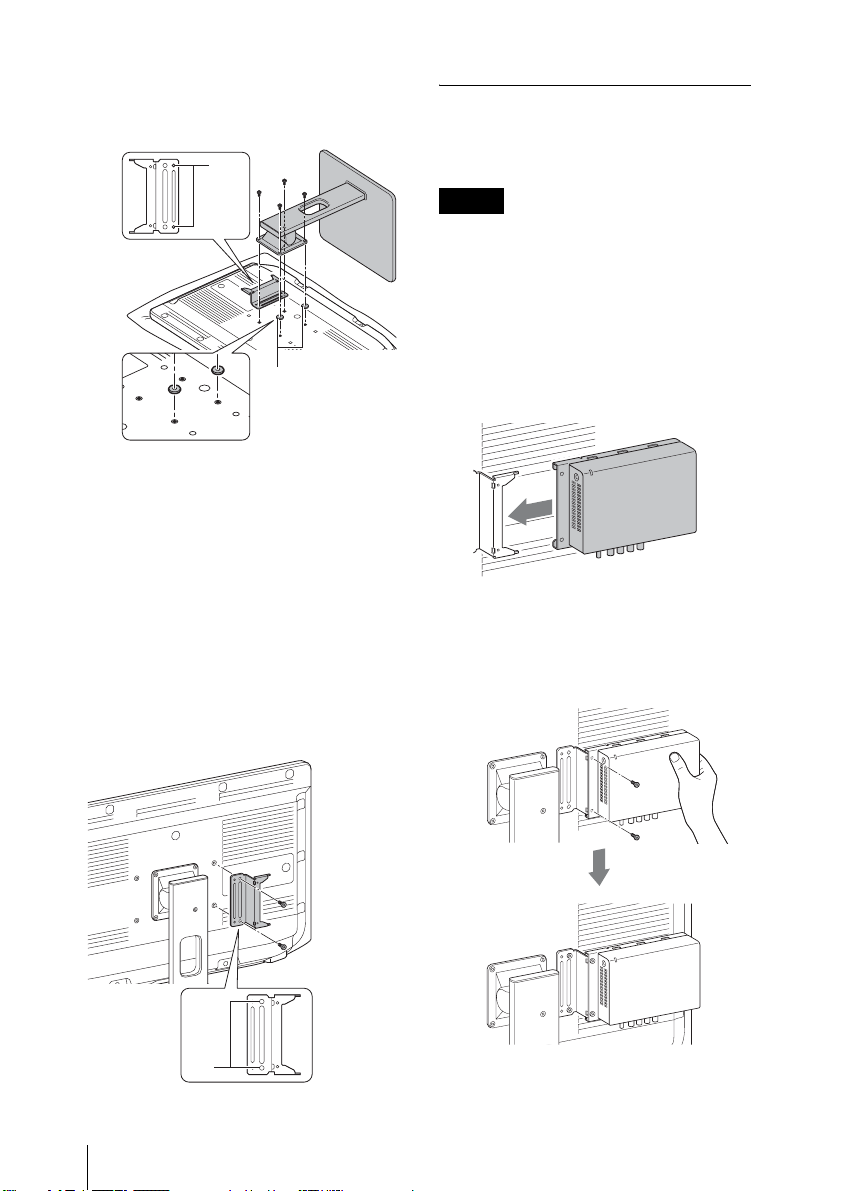

モニターを、液晶面を下にして柔ら

かい布の上に置く。

モニタースタンドを固定するネジを

取り外して、モニタースタンドを取

り外す。

モニター背面の M4 ネジ穴にモニ

ターブラケットの M4 ネジ穴を合わ

せて配置し、反対側の M4 ネジ穴に

スペーサーを差し込んでから、モニ

注意

取り付け

JP 8

タースタンドを元どおりネジで取り

付ける。

取り付け終わったらモニターを立て

てから、IP コンバーターを取り付け

ます（8 ページ）。

モニタースタンドを取り付けた

ままモニターに取り付ける場合

モニター背面の M6 ネジ穴にモニターブ

ラケットの M6 ネジ穴を合わせて配置

し、付属のネジ（M6 × 12 ネジ）で取り

付けます。モニタースタンドは取り付け

たままでかまいません。

IP コンバーターをモニ

ターに取り付ける

必ず IP コンバーターの前面が上向き、

端子面が下向きになるように設置してく

ださい。

IPC ブラケットをモニターブラケッ

トに横からスライドさせて挿入す

る。

IPC ブラケットをしっかりと押さえ

ながら、付属のネジ（M4×8ネジ）

で固定する。

スペーサー

注意

( モニタースタンドを取り付けたままモ

ニターに取り付けた場合 )

主な仕様 9JP

主な仕様

輸送保存環境

温度

−20℃〜＋ 60℃

湿度

20% 〜 90%（結露なきこと）

気圧

700hPa 〜 1,060hPa

外形寸法

IPC ブラケット

約 194 mm × 123 mm ×

10 mm（幅×高さ×奥行き）

モニターブラケット

約80mm×120mm×

39 mm（幅×高さ×奥行き）、

2mm（厚さ）

モニターブラケットに IPC ブラ

ケット取り付け時

約 233mm × 123mm × 41mm

( 幅×高さ×奥行き、最大突起

部含まず )

スペーサー

約 φ15mm（径）、2mm

（厚さ）

質量 IPC ブラケット約 130 g

モニターブラケット

約150g

モニターブラケットに IPC ブラ

ケット取り付け時

約285g

スペーサー約 2 g

付属品取扱説明書（1）

M4 × 8 ネジ（2）

M6 × 12 ネジ（2）

保証書（1）

EuropeanRepresentative（欧

州代理人）（1）

仕様および外観は改良のため予告なく変

更することがありますが、ご了承くださ

い。

•お使いになる前に、必ず動作確認を

行ってください。故障その他に伴う

営業上の機会損失等は保証期間中お

よび保証期間経過後にかかわらず、

補償はいたしかねますのでご了承く

ださい。

•本製品を使用したことによるお客様、

または第三者からのいかなる請求に

ついても、当社は一切の責任を負い

かねます。

•諸事情による本製品に関連するサー

ビスの停止、中断について、一切の

責任を負いかねます。

GB 2

Before operating the unit, please read this

manual thoroughly and retain it for future

reference.

Indications for Use / Intended

Use

The IP Converter Bracket NUA-BK10 is an

optional accessory for mounting the IP

Converter to the back of medical monitors.

The IP Converter Bracket is attached to a

monitor arm or to a monitor stand with its

VESA compliant mounting interface and

accommodates the IP Converter for secure

installation.

When you dispose of the unit or

accessories, you must obey the laws in the

relative area or country and the regulations

in the relative hospital regarding

environmental pollution.

For cautions and further information on

using this product, refer to the Instructions

for Use for the monitor and the IP

converter.

During installation, maintain a space of at

least 4 cm surrounding the IP converter and

the amount space specified for each device

to ensure proper ventilation and ease of

access for servicing.

Symbols on the products

Safety sign

Follow the warnings in the

instructions for use for parts of

the unit on which this mark

appears.

NOTE Background color:

Blue

Symbol: White

This symbol indicates the

manufacturer, and appears

next to the manufacturer’s

name and address.

This symbol indicates the

serial number.

This symbol indicates the

version of the accompanying

document.

This symbol indicates the date

of manufacture.

Storage and transport

temperature

This symbol indicates the

acceptable temperature range

for storage and transport

environments.

Storage and transport

humidity

This symbol indicates the

acceptable humidity range for

storage and transport

environments.

Storage and transport

pressure

This symbol indicates the

acceptable atmospheric

pressure range for storage and

transport environments.

Caution

English
