Sperry instruments AV-1A Technisches Handbuch

AV-1A Electrical Tester

SPERRY INSTRUMENTS

8/02 Form

#315

Instruction Card

Read and Understand the AV-1A Electrical Tester

Safety Sheet befor using this Tester. Failure to read

and understand safety sheet instructions can result

in Injury or Death.

Warning

Cleaning

Periodally wipe the case with a dry cloth and detergent do not

use abrasives or solvents.

AV-1A Probador eléctrico Tarjeta de instrucciones

Antes de utiliazar este instrumento, asegúrese de

haber leído y comprendido la Hoja de seguridad del

Probador eléctrico AV-1A. Si no se leen y comprenden

las instrucciones de la hoja de seguridad, podrían

ocurrir lesiones e incluso la muerte.

Advertencia

Limpieza

Limpie periódicamente la carcasa del instrumento con un paño

seco y detergente. No utilice solventes o agentes abrasivos.

AV-1A Appareil de mesure électrique Feuillet d’instructions

Lisez attentivement les consignes de sécurité de

l’appareil de mesure électrique AV-1A avant l’emploi.

Le non respect de ces consignes peut causer des

blessures et même la mort.

Advertissement

Nettoyage

Essuyez régulièrement le boîtier à l’aide d’un chiffon sec et d’un

peu de détergent. N’utilisez pas d’abrasifs ou de solvants.

2150 Joshua’sPath, Suite 302, Hauppauge, New York 11788

800-645-5398 • 631-231-7050

Fax: 631-434-3128 • Email: [email protected]

www.sperryinstruments.com

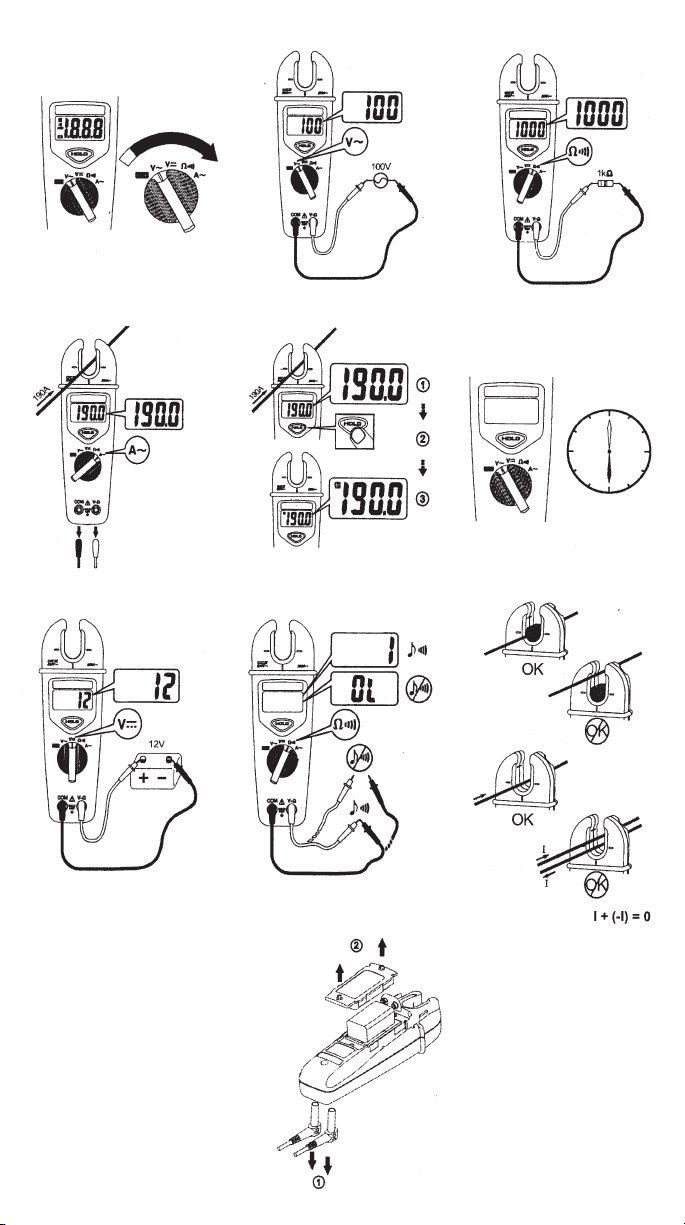

Off/On AC V Resistance

Auto Power Off

DC V Continuity

ACA Hold

Battery Replacement

30 min

SPECIFICATIONS

1-1 General Specifications

LCD display digits: 31/2 digit

large scale LCD readout.

Display count: 2000 counts

Measuring rate: 2.5 times / sec.

Overrange display: “OL” is

displayed for “A” and “Ω”functions,

shows the real value for “V”

function.

Automatic power off time:

Approximately 30 minutes after

power on. To resume operation,

turn the tester off then turn on

again.

Low Battery indicator: is

displayed. Replace the battery

when the indicator appears in

the display.

Power requirement: Single 9V

battery. (NEDA 1604, JIS 006P or

IEC6LF22).

1-2 Environmental Conditions

Indoor Use.

Calibration: One year calibration

cycle.

Operating temperature:

0°C~30°C (≤80% RH)

30°C ~ 40°C (≤75% RH)

40°C ~ 50°C (≤45% RH)

Temperature coefficient:

0.2 x (Specified accuracy) / °C,

<18°C, >28°C.

Operating altitude: 2000m

(6562 ft)

Battery type and life: ALKALINE

PP3, 9V 250 hours.

Overvoltage category:

IEC 61010-1 600V CAT. III

CAT. III equipment is designed to

protect against the transients in the

equipment in fixed installations,

such as distribution panels, feeders

and short branch circuits and

lighting systems in large buildings.

Pollution degree: 2

EMC: EN 61326-1

Shock vibration: Sinusoidal

vibration per MIL-T-28800E

(5 ~ 55 Hz, 3g maximum).

1-3 Electrical Specifications

Accuracy is ± (% reading +

number of digits) at 23° C ±5°C

<80%RH.

Overload protection: 200A

*Adjacent conductor influence:

<0.05 A/A

VOLTAGE

Function Range Accuracy

V600 ±(1.5% + 3 dgt)

Vrms 40 Hz ~ 500 Hz

V 600 V ±(1% + 2 dgt)

Overload protection: 600 Vrms

Input impedance: 1MΩ// less

than 100pF.

RESISTANCE & CONTINUITY

Function Range Accuracy

Ω

2000

Ω

±(1% + 2 dgt)

Overload protection: 600V rms

Max. open circuit voltage: 3V

Continuity check: Internal sounds

activates if the resistance of the

circuit under test is less than 25 Ω.

It will then turn offif the resistance

is increased beyond 400 Ω.

AC CURRENT

Function Range Accuracy

A200.0A ±(3% + 3 dgt)*

45 Hz ~ 66 Hz

LIFETIME LIMITED WARRANTY

The attention to detail of this fine snap-around instrument is further

enhanced by the application of Sperry Instrument’s unmatched service and

concern for detail and reliability. These Sperry Instrument’s snap-arounds

are internationally accepted by craftsmen and servicemen for their

unmatched performance. All Sperry Instrument’s snap-around instruments

are unconditionally warranted against defects in material and workmanship

under normal conditions of use and service; our obligations under this

warranty being limited to repairing or replacing, free of charge, at Sperry

Instrument’s sole option, any such Sperry Instrument snap-around

instrument that malfunctions under normal operating conditions at rated

use 1.

REPLACEMENT PROCEDURE

Securely wrap the instrument and its accessories in a box or mailing bag

and ship prepaid to the address below. Be sure to include your name and

address, as well as the name of the distributor, with a copy of your invoice

from whom the unit was purchased, clearly identifying the model number

and the date of purchase.

SPERRY INSTRUMENT

ATTN: Customer Service Dept.

2150 Joshua’s Path, Suite 302, Hauppauge, N.Y.11788-2075

1.warranty is not applicable if the instrument has been: misused, abused,

subjected to loads in excess of specifications, has had unauthorized repair

or has been improperly assembled or used.

*Note: Recommended calibration interval should not exceed one year.

Calibration service charges are not covered under terms and conditions of

warranty.

Encendido/Apagado Voltaje de CA Resistencia

Autoapagado

Voltaje de CC Continuidad

Corriente alterna Retener

Reemplazo de las baterías

30 minutos

ESPECIFICACIONES

1-1 Especificaciones generales

Pantalla numérica de cristal

líquido: Medición en pantalla LCD

grande de 3 1/2 dígitos.

Cuenta de pantalla: 2000 cuentas

(total de valores posibles).

Frecuencia de medición: 2.5

veces/s.

Indicación de fuera de escala: La

pantalla muestra “OL” (sobrecarga)

para las mediciones de corriente

(A) y resistencia (Ω). Para

mediciones de voltaje (V), muestra

el valor real.

Tiempo de apagado automático:

Aproximadamente 30 minutos

después del encendido. Para

continuar utilizando el instrumento,

apáguelo y vuelva a encenderlo.

Indicador de batería descargada:

La pantalla muestra .Si esto

ocurre, reemplace la batería.

Requisitos de alimentación

eléctrica: Una batería de 9 V

(NEDA 1604, JIS 006P o

IEC6LF22).

1-2

Condiciones ambientales

de operación

Para uso en interiores.

Calibración: Ciclo de calibración

de un año.

Temperatura de operación:

0 a 30 °C (humedad relativa ≤80%)

30 a 40 °C (humedad relativa ≤75%)

40 a 50 °C (humedad relativa ≤45%)

Coeficiente de temperatura:

0.2 x (precisión especificada)/°C,

<18 °C, > 28 °C

Altitud de operación: 2000 m

(6562 pies).

Tipo de batería y duración:

ALCALINA PP3, 9 V: 250 horas.

Categoría de sobrevoltaje: IEC

61010-1, 600 V, CAT. III. El equipo

de Categoría III está diseñado para

proteger el equipo contra los

voltajes transitorios presentes en

instalaciones fijas, tales como

paneles de distribución, líneas de

alimentación, y circuitos derivados

ysistemas de iluminación de corta

longitud en edificios grandes.

Clasificación de contaminación:

Compatibilidad electromagnética

(EMC): Norma EN 61326-1.

Choques y vibraciones:

Vibración sinusoidal según norma

MIL-T-28800E (5 a 55 Hz, 3 g

máx.)

1-3 Especificaciones eléctricas

Precisión de ±(% de la lectura +

número de dígitos) a 23 °C ± 5 °C,

con humedad relativa < 80%.

Protección contra sobrecargas:

200 A

*Efecto de conductores

adyacentes: < 0.05 A/A

Protección contra sobrecargas:

600 Vrms

Impedancia de entrada: 1 MΩen

paralelo con < 100 pF.

RESISTENCIA Y CONTINUIDAD

Función Alcance Precisión

Ω

2000

Ω

±(1% + 2 dígitos)

Protección contra sobrecargas:

600 Vrms

Voltaje máximo a circuito

abierto: 3 V

Prueba de continuidad: El

instrumento emite un tono si la

resistencia del circuito bajo prueba

es inferior a 25 Ω.Luego, se

apaga si la resistencia aumenta

hasta superar 400 Ω.

VOLTAJE

Función Alcance Precisión

V600 ± (1.5% + 3 dígitos)

Vrms 40 a 500 Hz

V600 V ±(1% + 2 dígitos)

CORRIENTE ALTERNA

Función Alcance Precisión

A200.0A ±(3% + 3 dígitos)*

45 a 66 Hz

GARANTÍA LIMITADA DE POR VIDA

La atención al detalle de este excelente instrumento de gancho resulta aún más destacada

con la aplicación del servicio inigualado de Sperry Instrument y su atención al detalle y la

confiabilidad. Estos instrumentos de gancho Sperry Instrument

son internacionalmente

aceptados por aficionados y profesionales debido a su rendimiento inigualado. Todos los

instrumentos de gancho

Sperry Instrument

están garantizados incondicionalmente contra

defectos de materiales y mano de obra en condiciones normales de uso y servicio; de

acuerdo con esta garantía, nuestras obligaciones se limitan a reparar o reemplazar, sin

cargo alguno, a entera discreción de

Sperry Instrument

,cualquier instrumento de gancho a

Sperry Instrument

que no funcione correctamente en condiciones de operaciones normales

ycon los parámetros de uso nominales 1.

PROCEDIMIENTO DE REEMPLAZO

Envuelva en forma segura el instrumento y sus accesorios en una caja o una bolsa de

correo, y envíelo con porte postal pago a la dirección indicada más abajo. Recuerde

incluir su nombre y su dirección, así como el nombre del distribuidor, junto con una copia

de la factura emitida por el vendedor de la unidad, donde se identifique claramente el

número del modelo y la fecha de compra.

SPERRY INSTRUMENT

ATTN: Customer Service Dept.

2150 Joshua’s Path, Suite 302, Hauppauge, N.Y.11788-2075

1. Esta garantía carece de validez si el instrumento ha sido sometido a mal uso, abuso o

cargas que exceden las especificaciones, ha sido reparado por una persona no

autorizada, o ha sido armado o utilizado en forma incorrecta.

*Nota: Los intervalos de calibración recomendados no deben exceder un año. Los

terminos y las condiciones de la garantía no cubren los cargos por servicio de

calibración.

Mise sous tension/

hors tension c.a. V Résistance

Mise hors tension

automatique

c.c. V Continuité

c.a. A Suspens

Replacement de la pile

30 min.

SPÉCIFICATIONS

1-1 Spécifications générales

Écran ACL: Grand affichage ACL

de 3,5 caractères.

Comptage d’affichage: 2000

Taux de mesure: 2,5 fois/sec.

Affichage de dépassement de

calibre: «OL » s’affiche pour les

fonctions « A » et « Ω», affiche la

valeur réelle pour la fonction « V ».

Délai de mise hors tension

automatique: environ 30 minutes

après la mise sous tension. Pour

reprendre l’utilisation, mettez le

testeur hors tension, puis sous

tension.

Indicateur de pile faible:

s’affiche. Remplacez la pile lorsque

l’indicateur s’affiche.

Alimentation: une pile de 9 V

(NEDA 1604, JIS 006P ou

IEC6LF22).

1-2 Conditions ambiantes

Utilisation à l’intérieur.

Calibration: cycle de calibration

d’un an.

Température d’utilisation:

0°Cà30 °C (≤80 % HR)

30 °C à 40 °C (≤75 % HR)

40 °C à 50 °C (≤45 % HR)

Coefficient de température:

0,2 x (précision indiquée)/ °C, < 18 °C,

>28 °C

Altitude d’utilisation: 2000 m

(6562 pi)

Type et durée de la pile: alcaline

PP3, 9 V 250 h

Catégorie de surtension: IEC

61010-1 600 V CAT.III. L’équipement

de catégorie III est conçu pour

protéger contre les surtensions

dans les appareils à installation fixe

comme les tableaux de distribution,

les lignes d’alimentation, les circuits

de dérivation courts et les sytèmes

d’éclairage des gros immeubles.

Degré de pollution: 2

CEM: EN 61326-1

Chocs, vibration: vibration

sinusoïdale par MIL-T-28800E (5 à

55 Hz, 3G maximum)

1-3 Spécifications électriques

Précision ± (% lecture + nbre de

chiffres) à 23 °C ±5 °C < 80 % HR.

TENSION

Fonction Calibre Précision

V600 ± (1,5 % + 3 dgl)

Vrms 40 Hz à 500 Hz

V500 V ± (1 % + 2 dgl)

Protection contre les surcharges:

600 Vrms

Impédance d’entrée: 1 MΩ

inférieure à 100pF.

RÉSISTANCE ET CONTINUITÉ

Fonction Calibre Précision

Ω

2000

Ω

±(1% + 2 dgl)

Protection contre les surcharges:

600 Vrms

Tension max. de circuit ouvert: 3 V

Vérification de continuité: des

sons internes sont émis si la

résistance du circuit en test est

inférieure à 25 Ω.Si la résistance

est poussée au-delà de 400 Ω,elle

se ferme.

Protection contre les surcharges:

200 A

*Influence du conducteur

adjacent : < 0,05 A/A

COURANT ALTERNATIF (C.A.)

Fonction Calibre Précision

A200.0A ± (3 % + 3 dgl)

45 Hz à 66 Hz

GARANTIE À VIE LIMITÉE

La précision de ce muitimètre à fermoir enserré de qualité est rehaussée davantage par

le service hors pair, le souci du détail et la fiabilité de Sperry Instrument. Ces multimètres

àfermoir enserré de Sperry Instrument sont reconnus internationalement par les

bricoleurs et les techniciens pour leur rendement sans égal. Tous les multimètres à

fermoir enserré de Sperry Instrument sont garantis sans condition contre les défauts de

matériau et de fabrication dans des conditions d'usage et d'entretien normales; nos

obligations aux termes de la présente garantie se limitent à la réparation ou au

remplacement, à la seule discrétion de Sperry Instrument, sans frais, de tout multimètre

àfermoir enserré Sperry Instrument qui s'avérerait défectueux dans des conditions

normales d'utilisation selon l'usage prescrit1.

PROCÉDURE DE REMPLACEMENT

Envelopper solidement l'instrument et ses accessoires dans une boîte ou un sac

d'expédition et envoyer le tout port payé à l'adresse ci-dessous. S'assurer d'inclure ses

nom et adresse, ainsi que le nom du distributeur, avec une copie de la facture du

magasin où l'instrument a été acheté, identifiant clairement le numéro de modèle et la

date d'achat.

SPERRY INSTRUMENT

ATTN: Customer Service Dept.

2150 Joshua’s Path, Suite 302, Hauppauge, N.Y.11788-2075

1. La garantie ne s'applique pas si l'instrument a fait l'objet d'un mauvais usage ou d'un

usage abusif, s'il a été soumis a des

charges qui dépassent les charges prescrites, s'il a

fait l'objet d'une réparation non autorisée ou s'il a été mal monté ou utilisé.

*Nota: Les intervalles d'etalonnage recommandés ne devraient pas excéder un an. Les

coûts reliés au service d'etalonnage ne sont pas couverts par les conditions de la

garantie.

Inhaltsverzeichnis

Sprachen:

Andere Sperry instruments Prüfgeräte Handbücher

Sperry instruments

Sperry instruments VD6509 Bedienungsanleitung

Sperry instruments

Sperry instruments ET6207 Bedienungsanleitung

Sperry instruments

Sperry instruments ET6102 Bedienungsanleitung

Sperry instruments

Sperry instruments PSl8031 Bedienungsanleitung

Sperry instruments

Sperry instruments Breaker Finder CS61200 Bedienungsanleitung

Sperry instruments

Sperry instruments ST6401 Bedienungsanleitung

Sperry instruments

Sperry instruments DSA-540A Bedienungsanleitung

Sperry instruments

Sperry instruments VT611 Bedienungsanleitung

Sperry instruments

Sperry instruments TD-2608 Bedienungsanleitung

Sperry instruments

Sperry instruments Volt Doctor VC6300 Bedienungsanleitung

Sperry instruments

Sperry instruments 3121 Bedienungsanleitung

Sperry instruments

Sperry instruments ET200 Bedienungsanleitung

Sperry instruments

Sperry instruments DSA-2417 Bedienungsanleitung

Sperry instruments

Sperry instruments Breaker Finder CS61200 Bedienungsanleitung

Sperry instruments

Sperry instruments 4105 Bedienungsanleitung

Sperry instruments

Sperry instruments Breaker Finder CS61200 Bedienungsanleitung

Sperry instruments

Sperry instruments STOP SHOCK HGT6120 Bedienungsanleitung

Sperry instruments

Sperry instruments VD6508 Bedienungsanleitung

Sperry instruments

Sperry instruments HGT6520 Bedienungsanleitung

Sperry instruments

Sperry instruments CT6101 Bedienungsanleitung

Beliebte Prüfgeräte Handbücher anderer Marken

SMART

SMART KANAAD SBT XTREME 3G Series Bedienungsanleitung

Agilent Technologies

Agilent Technologies BERT Serial Bedienungsanleitung

Agilent Technologies

Agilent Technologies N3280A Bedienungsanleitung

Vernier

Vernier Go Direct Voltage Bedienungsanleitung

Lifeloc

Lifeloc R.A.D.A.R. Bedienungsanleitung

Fluke

Fluke T5-600 Bedienungs- und Montageanleitung

Mercury

Mercury TSL01 Bedienungsanleitung

MAHA

MAHA MBT Series Bedienungsanleitung

Fuji Electric

Fuji Electric P-61 Bedienungsanleitung

ETC

ETC SealerAtor Bedienungsanleitung

Skyfine

Skyfine ETHYWAY V2 Bedienungsanleitung

Appion

Appion G5 Twin Bedienungsanleitung

PCB Piezotronics

PCB Piezotronics 8159-0112A Bedienungsanleitung

BW Technologies

BW Technologies MicroDock II Bedienungsanleitung

Sun Nuclear

Sun Nuclear 1027 Bedienungsanleitung

Biomark

Biomark HPR LITE READER Bedienungsanleitung

Hioki

Hioki 3169-20 Bedienungsanleitung

Ashcroft

Ashcroft ATE-100 Bedienungsanleitung
