SRC MOUSE KIT Bedienungsanleitung
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTION
MOUSE KIT
1 – CONTENUTO DELLA CONFEZIONE 1 – CONTENT OF THE PACK
2
6
2 – PRIMA DI INIZIARE
2.1 STRUMENTI NECESSARI
2 – BEFORE STARTING
2.1 USEFULL TOOLS
2.2 ZONA DI MONTAGGIO E OPERAZIONI
PRELIMINARI
Assicurati di avere lo spazio necessario per il montaggio. Il
prodotto deve essere montata su una superficie piana e solida.
Non stringere completamente i tasselli e le viti durante il
montaggio; in questo modo sarà più semplice installare gli
eventuali accessori e trovare la posizione di guida ideale.
Ispezioniamo accuratamente ogni componente prima della
spedizione; è comunque possibile che alcune parti possano
presentare un sottile strato di polvere a causa del processo di
produzione.
Se il prodotto dovesse presentarsi danneggiato in qualsiasi
modo, ti preghiamo di segnalarlo immediatamente scrivendo a
support@simracecomponents.com.
Per qualsiasi ulteriore informazione ti preghiamo di fare
riferimento ai Termini e Condizioni che possono essere consultati
sul sito www.simracecomponents.com.
2.2 MOUNTING AREA AND PRELIMINARY
OPERATIONS
Make sure you have the necessary assembly space. The
product must be mounted on a flat and solid surface
Do not fully tighten the screws and the dowels during the
assembly operations; in this way it will be asier to mount any
other accessories and find the ideal driving position.
We carefully check each components before shipment;
however, it would be possible that some parts may have a thin
layer of dust due to the production process.
If the product apperas damaged, please contact us
For any further information, please refer to the Terms and
Conditions which can be find on the website
www.simrcaecomponents.com.
3 – MONTAGGIO
FASE 1

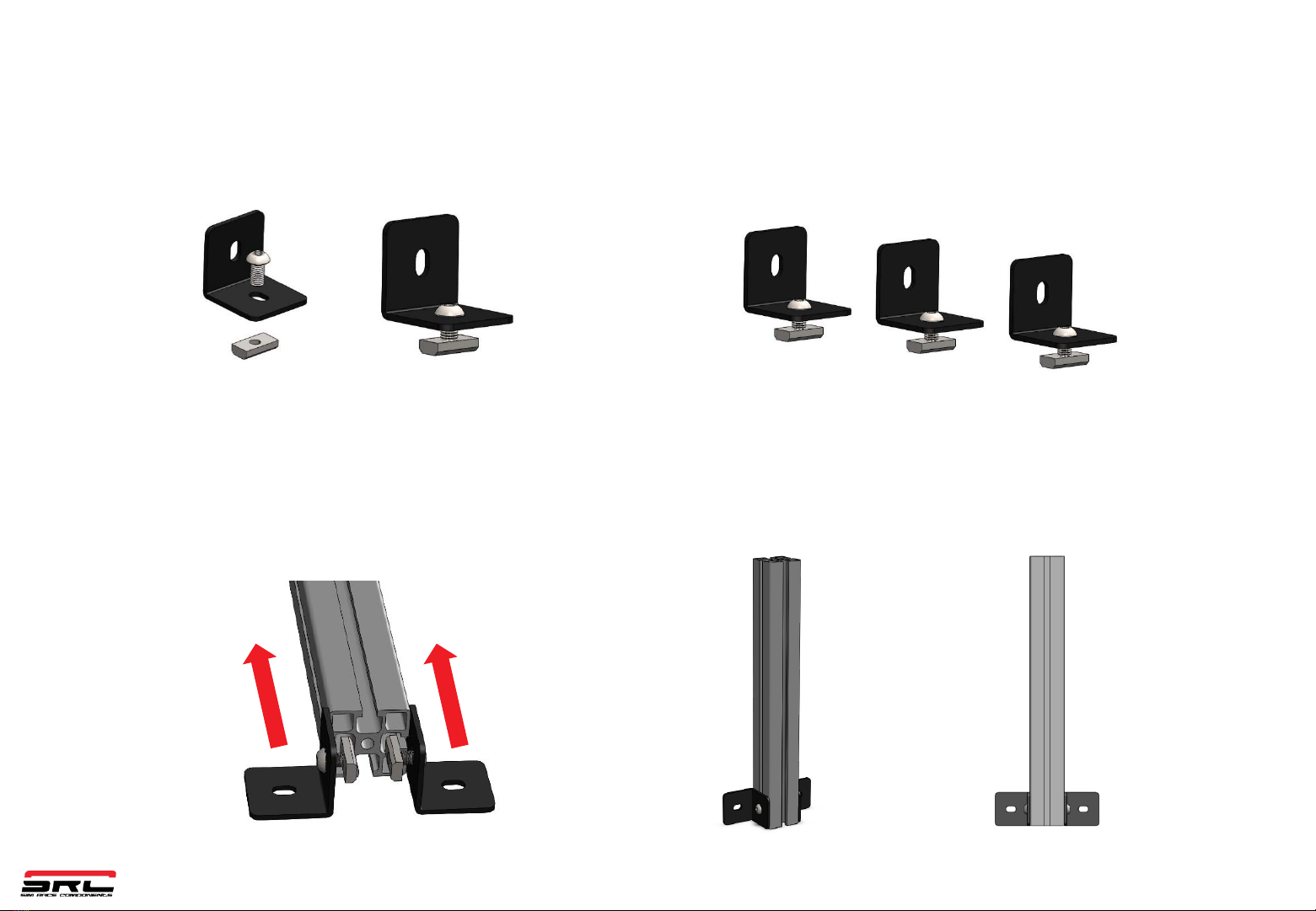

Assemblare 3 squadrette L inserendo 1 vite M8x16TB e 1 tassello
13x13S per ciascuna squadretta (fig.1 e 2).
3 – MOUNTING
STEP 1
Assemble 3 L brackets using 1 M8x16TB screw and 1 13x13S
dowels for each brackets (pic.1 e 2).
Figura 1 Figura 2
FASE 2
Inserire i tasselli nelle cave del profilato e posizionare 2
squadrette a filo della faccia inferiore del profilato (fig.3)
Figura 3 4
STEP 2
Insert the dowels in the rails of the profile and align 2 brackets
with the lower face of the profile (pic.3).
FASE 3

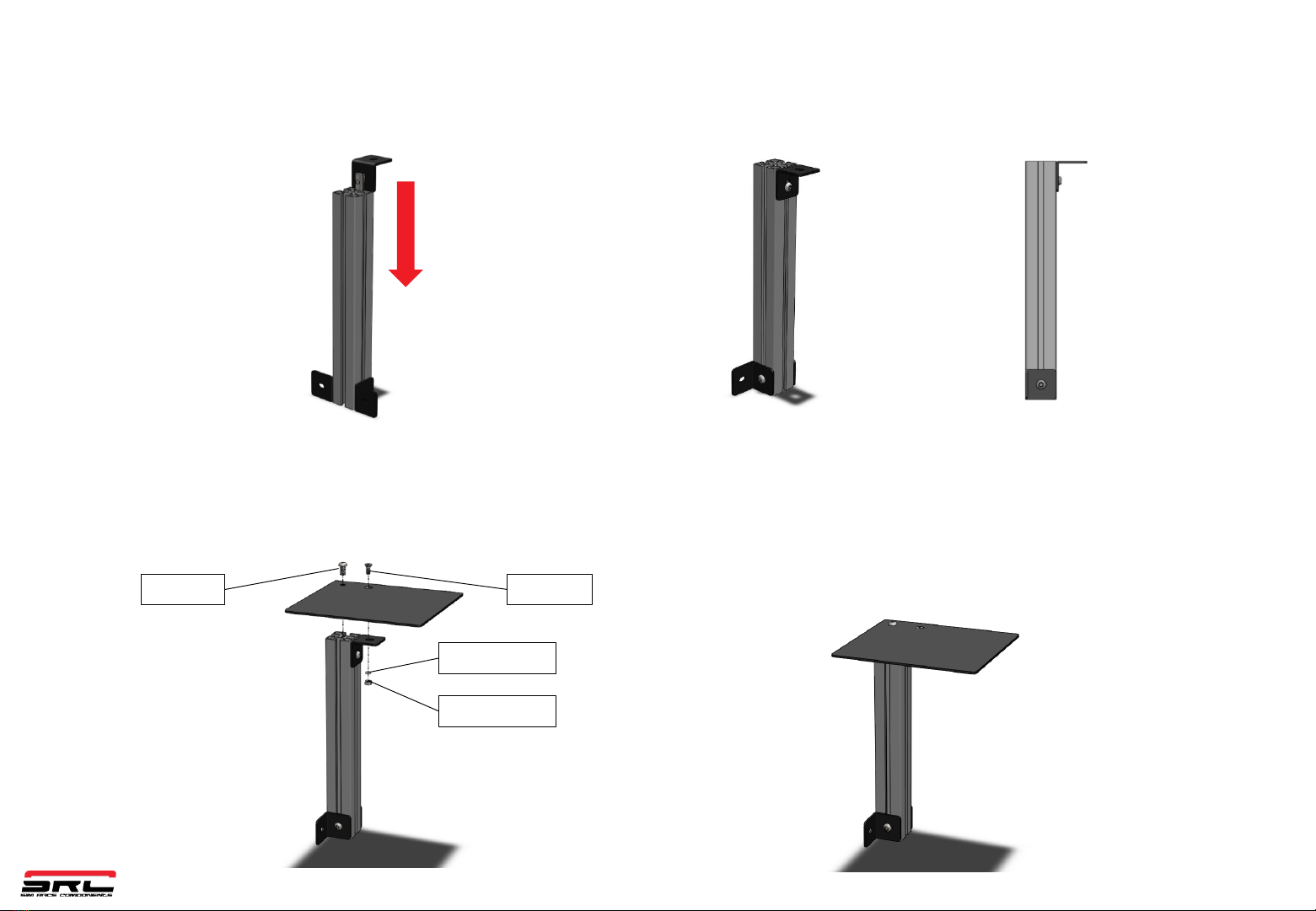

Inserire il tassello della terza squadretta nella cava del profilato
e posizionarla a filo della faccia superiore del profilato (fig.4 e 5).
STEP 3
Insert the dowel of the third bracket in the rail of the profile and
align it with the upper face of the profile (pic.5).
Figura 4 Figura 5
FASE 4
Avvitare la piastra utilizzando 1 vite M6x16TB da inserire nel foro
filettato del profilato e 1 vite M6x20TS insieme al dado e alla
ranella presenti nella confezione (fig.6).
Figura 6
M8x16TB M6x20TS
RANELLA M6
DADO M6
5
STEP 4
Tighten the plate using 1 M6x16TB screw to insert in the threaded
hole of the profile and 1 M6x20TS screw with the nut and the
washer (pic.6).
FASE 5
Inserire 2 tasselli a molla 13x13M nella cava inferiore del profilato
A della postazione SRC e avvitare il supporto mouse utilizzando
2 viti M8x16TB (fig.7).
Figura 7
13x13M M8x16TB
6
STEP 5
Insert 2 spring dowels 13x13M in the lower rail of the A profile of
the SRC rig and fix the mouse support using 2 M8x16TB screws
(fig.7).
