10
Pour installer la lame, desserrez le boulon sur le porte-
lame en tournant dans le sens contraire des aiguilles
d’une montre à l’aide de la clé hexagonale.
En orientant les dents de la lame vers l’avant, insérez la
lame à fond dans le porte-lame. Assurez-vous que le
bord arrière de la lame est bien aligné dans le galet. Ser-
rez ensuite le boulon en tournant dans le sens des
aiguilles d’une montre pour immobiliser la lame.
Pour retirer la lame, suivez la procédure d’installation en
sens inverse.
NOTE :
• Lubrifiez de temps en temps le galet.
Rangement de la clé hexagonale (Fig. 5)
Après l’utilisation de la clé hexagonale, rangez-la tel
qu’indiqué sur l’illustration pour éviter de la perdre.
UTILISATION
ATTENTION :
• Maintenez toujours la base de l’outil exactement au
niveau du matériau. Sinon, vous risquez de briser la
lame et de vous blesser grièvement.
• Faites avancer l’outil très lentement lors de la coupe de
courbes ou de spirales. Le fait de forcer l’outil peut
résulter en une surface de coupe oblique et entraîner le
bris de la lame.
Mettez l’outil en marche alors que la lame ne touche à
rien et attendez qu’elle ait atteint sa pleine vitesse. Puis,
amenez la base en contact avec le matériau à scier, et
déplacez doucement l’outil vers l’avant en suivant le trait
de coupe marqué préalablement. (Fig. 6)
Coupe en biseau
ATTENTION :
• Assurez-vous toujours que le contact est coupé et
l’outil débranché avant d’incliner la base de l’outil.
• Avant d’effectuer une coupe en biseau, relevez complè-
tement le cache-poussière.
En inclinant la base de l’outil, vous pouvez effectuer des
coupes en biseau sur tout angle compris entre 0° et 45°
(vers la gauche ou la droite). (Fig. 7)
Desserrez le boulon qui se trouve à l’arrière de la base
de l’outil à l’aide de la clé hexagonale. Déplacez la base
de l’outil de façon que le boulon se trouve au centre de la
fente en forme de croix de la base de l’outil. (Fig. 8)
Inclinez la base de l’outil de façon à obtenir l’angle de
biseau voulu. L’angle de coupe en biseau est indiqué par
une graduation en degrés sur le bord du carter du moteur.
Serrez ensuite le boulon pour immobiliser la base. (Fig. 9)
Sciage au ras d’un obstacle (Fig. 10)
Desserrez le boulon au dos de la base de l’outil à l’aide
de la clé hexagonale, et reculez la base de l’outil à fond
vers l’arrière. Puis, serrez le boulon pour fixer la base de
l’outil.
Découpes
Les découpes s’effectuent suivant deux méthodes, A ou B.
A) Perçage d’un trou d’amorce
Pour les découpes internes sans entaille d’amorce
sur le bord du matériau, percez à trou d’amorce de
12 mm de diamètre ou plus. Insérez la lame dans ce
trou pour commencer la découpe. (Fig. 11)
B) Attaque en plein bois
Vous n’aurez pas besoin de percer un trou d’amorce
ni de faire une entaille d’amorce si vous procédez
délicatement comme suit.
1. Inclinez l’avant de l’outil vers l’avant sur le bord
avant de la base, la lame étant placée juste au-
dessus de la surface du matériau. (Fig. 12)
2. Appuyez sur l’outil de façon que le bord avant de la
base ne bouge pas quand vous mettez l’outil en
marche, et abaissez lentement et délicatement
l’arrière de l’outil.
3. Lorsque la lame traverse le matériau, abaissez len-
tement la base de l’outil sur la surface du matériau.
4. Terminez la coupe normalement.
Finition des bords (Fig. 13)
Pour équarrir les bords ou faire des ajustements de
dimension, passez légèrement la lame sur les bords de
coupe.
Coupe de métal
Utilisez toujours un liquide de refroidissement (huile de
coupe) pour couper du métal. Sinon, la lame s’usera très
rapidement. Vous pouvez aussi enduire directement la
face intérieure du matériau de graisse, au lieu d’utiliser
un liquide de refroidissement.
Collecte de poussière (Fig. 14)
Pour travailler en toute propreté avec cet outil, raccordez-
le à un aspirateur Makita. Insérez le tuyau de l’aspirateur
dans l’orifice au dos de l’outil.
NOTE :
• La collecte de poussière n’est pas possible avec les
coupes en biseau.
Guide parallèle (accessoire en option)
ATTENTION :
• Assurez-vous toujours que le contact est coupé et
l’outil débranché avant d’installer ou de retirer des
accessoires.
1) Coupes droites (Fig. 15 et 16)
Pour couper régulièrement des largeurs égales ou
inférieures à 160 mm, utilisez le guide parallèle pour
obtenir des coupes rapides, nettes et droites.
Pour installer le guide parallèle, insérez-le dans l’ori-
fice rectangulaire situé sur le côté de la base de
l’outil, avec le guide de garde tourné vers le bas.
Positionnez le guide parallèle à la largeur de coupe
voulue, puis vissez le boulon pour fixer le guide.

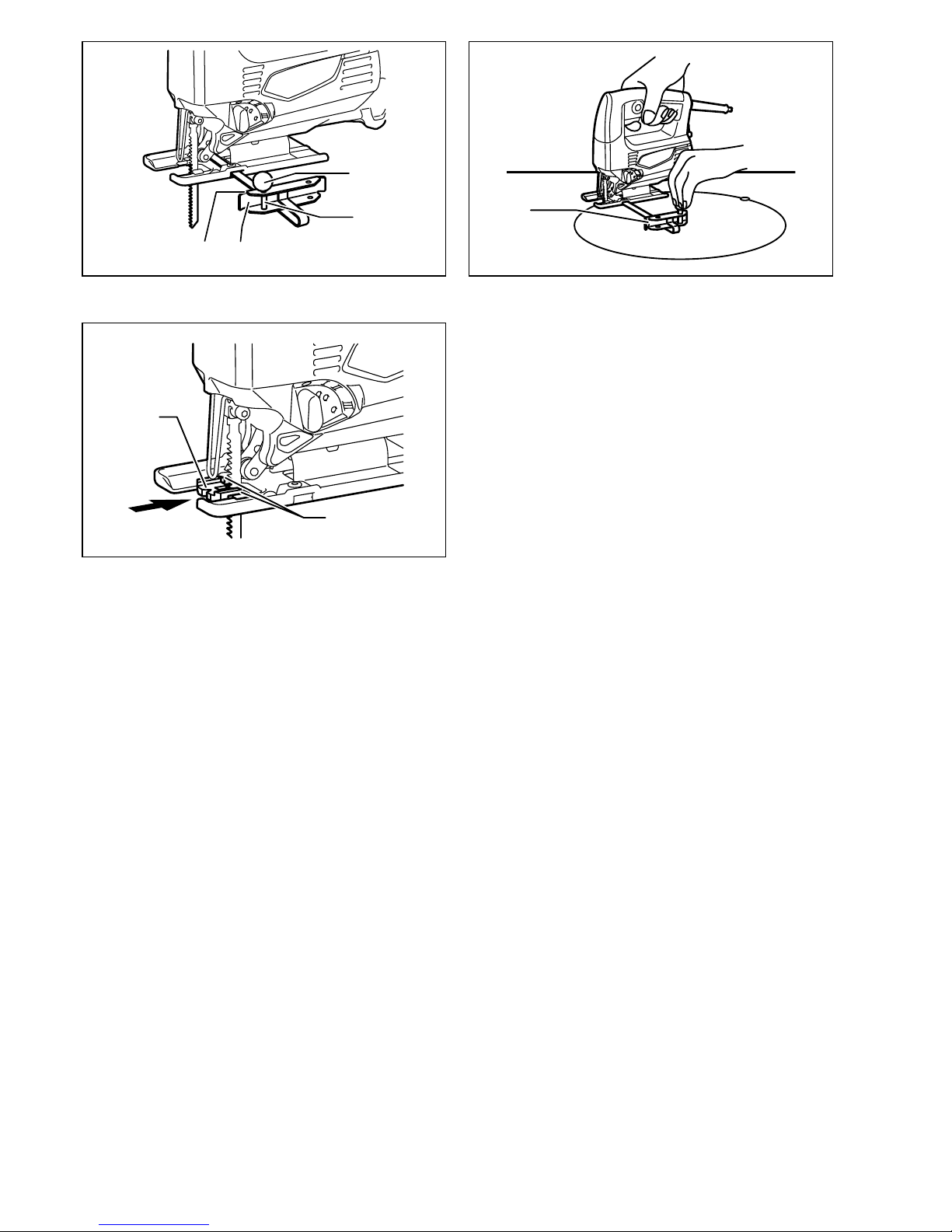

2) Coupes circulaires (Fig. 17 et 18)
Pour découper des arcs de cercle d’un rayon égal ou
inférieur à 170 mm, installez le guide parallèle
comme suit.
Insérez le guide parallèle dans l’orifice rectangulaire
situé sur le côté de la base de l’outil, avec le guide
de garde tourné vers le haut. Insérez la goupille de
guide circulaire dans l’un des deux trous du guide de
garde. Vissez le bouton fileté sur la goupille pour
fixer la goupille.
Puis, positionnez le guide parallèle sur le rayon de
coupe voulu, et serrez le boulon pour fixer le guide.
Ensuite, faites glisser la base de l’outil à fond vers
l’avant.
NOTE :
• Utilisez toujours des lames No. B-17, B-18, B-26 ou
B-27 pour découper des cercles ou des arcs de cer-
cle.
