Steinberg Systems SBS-PF-150/5S Bedienungsanleitung

BEDIENUNGSANLEITUNG

KONTROLLWAAGE | PLATFORMWAAGE

USER MANUA

WEIGHTING SCALE | PLATFORM SCALE

INSTRUKCJA OBSŁUGI

WAGA KONTROLNA | WAGA PLATFORMOWA

NÁVOD K POUŽITÍ

KONTROLNÍ VÁHA | PLOŠINOVÁ VÁHA

MANUEL D´UTILISATION

BALANCE DE CONTRÔLE | BALANCE PLATEFORME

ISTRUZIONI PER L’USO

BILANCIA DI CONTROLLO | BILANCIA A PIATTAFORMA

MANUAL DE INSTRUCCIONES

BALANZA DE CONTROL | BÁCULA DE PLATAFORMA

HASZNÁLATI ÚTMUTATÓ

ELLENŐRZŐ MÉRLEG | PLATFORMMÉRLEG

BRUGSANVISNING

BUTIKSVÆGT | PLATFORMVÆGT

DE | EN | PL | CZ | FR | IT | ES | HU | DA

SBS-PW-60/5P | SBS-PF-150/5S

SBS-PF-300/10S | SBS-PF-60/2SS

Produktname

Kontrollwaage

Platformwaage

Product name

Weighting scale

Platform scale

Nazwa produktu

Waga kontrolna

Waga platformowa

Název výrobku

Kontrolní váha

Plošinová váha

Nom du produit

Balance de contrôle

Balance plateforme

Nome del prodotto

Bilancia di controllo

Bilancia a piattaforma

Nombre del producto

Balanza de control

Bácula de plataforma

Termék neve

Ellenőrző mérleg

Platformmérleg

Produktnavn

Butiksvægt

Platformvægt

Modell:

SBS-PW-60/5P

SBS-PF-150/5S

SBS-PF-300/10S

SBS-PF-60/2SS

Product model:

Model produktu:

Model výrobku

Modèle:

Modello:

Modelo:

Modell

Model

Hersteller

expondo Polska sp. z o.o. sp. k.

Manufacturer

Producent

Výrobce

Fabricant

Produttore

Fabricante

Termelő

Producent

Anschrift des Herstellers

ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra | Poland,

Manufacturer Address

Adres producenta

Adresa výrobce

Adresse du fabricant

Indirizzo del produttore

Dirección del fabricante

A gyártó címe

Producentens adresse

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir

arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern.

Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle

Bedienungsanleitung ist die englische Version. Etwaige Abweichungen

oder Unterschiede in der Übersetzung sind weder bindend noch haben

sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von

Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der

Bedienungsanleitung

aufkommen, beziehen Sie sich bitte auf die

englische Version dieser Inhalte. Sie ist die offizielle Version.

Technische Daten

Beschreibung des

Parameters

Parameterwert

Produktname

Kontrollwaage

Platformwaage

Modell

SBS-PW-60 /

SBS-PF-

150/5S

SBS-PF-

300/10S

SBS-PF-

60/2SS

Batterie/Stromversor

gung

4V, 4000mAh Akku

Stromversorgung: 6 V DC, 300 mA

Maximum load [kg]

150

300

Graduierung [g]

Abmessungen der

Wägeplattform [mm]

290 x 340 x 92 400 x 500

Gewicht [kg]

5,7

14.5

14.3

1. Allgemeine Beschreibung

Dieses Handbuch soll Sie bei der sicheren und zuverlässigen Nutzung unterstützen. Das

Produkt wird streng nach den technischen Spezifikationen unter Verwendung der

neuesten Technologien und Komponenten und unter Einhaltung der höchsten

Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST DIESE

BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU

VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät

gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die

technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten

Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die

Qualität zu verbessern. Unter Berücksichtigung des technischen Fortschritts und der

Möglichkeiten zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das

Risiko durch Lärmemissionen auf ein Minimum reduziert wird.

Symbolerklärung

Das Produkt entspricht den Anforderungen der einschlägigen

Sicherheitsnormen.

Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.

Recycelbares Produkt.

VORSICHT! oder WARNUNG! oder HINWEIS! zur Beschreibung einer

bestimmten Situation

(allgemeines Warnzeichen).

Nur für internen Gebrauch.

ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen

nur der Veranschaulichung und können in einigen Details vom

tatsächlichen Aussehen des Produkts abweichen.

2. Anwendungssicherheit

ACHTUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Die

Nichtbeachtung der Sicherheitshinweise und Anweisungen

kann zu Stromschlag, Brand und/oder schweren Verletzungen

oder zum Tod führen.

Der Begriff "Gerät" oder "Produkt" in den Warnhinweisen und in der Beschreibung der

Gebrauchsanweisung bezieht sich auf

Kontrollwaage / Platformwaage

2.1. Elektrische Sicherheit

Gilt für das Batterieladegerät:

a) Der Netzstecker des Geräts muss für die benutzte Netzsteckdose ausgelegt

sein. Nehmen Sie am Stecker keinerlei Modifikationen vor. Originalstecker und

passende Steckdosen vermindern das Risiko eines Stromschlags.

b) Der Kontakt zu geerdeten oder masseführenden Elemente, wie Rohre,

Heizkörper, Herde und Kühlschränke, muss vermieden werden. Es besteht ein

erhöhtes Risiko eines Stromschlags, wenn Ihr Körper geerdet ist und das Gerät

bei direktem Regen, auf nassem Boden oder bei der Arbeit in einer feuchten

Umgebung berührt wird. Das Eindringen von Wasser in das Gerät erhöht das

Risiko einer Beschädigung des Geräts und eines Stromschlags.

c) Berühren Sie das Gerät niemals mit nassen oder feuchten Händen.

d) Das Netzkabel darf nicht zweckentfremdet verwendet werden. Benutzen Sie

das Kabel nicht, um das Gerät zu transportieren oder den Stecker

herauszuziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten und

beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das

Risiko eines Stromschlags.

e) Lässt sich der Einsatz des Gerätes in feuchter Umgebung nicht vermeiden,

muss eine Fehlerstrom-Schutzeinrichtung (RCD) verwendet werden. Die

Verwendung von RCD verringert das Risiko eines Stromschlags.

f) Es ist verboten, das Gerät zu benutzen, wenn das Netzkabel beschädigt ist oder

sichtbare Verbrauchsspuren aufweist. Ein beschädigtes Netzkabel sollte von

einem qualifizierten Elektriker oder vom Kundendienst des Herstellers ersetzt

werden.

g) VORSICHT – LEBENSGEFAHR! Tauchen Sie das Gerät beim Reinigen oder

Verwenden niemals in Wasser oder andere Flüssigkeiten.

2.2. Sicherheit am Arbeitsplatz

a) Den Arbeitsbereich aufgeräumt und gut beleuchtet halten. Unordnung oder

schlechte Beleuchtung kann zu Unfällen führen. Seien Sie vorausschauend,

passen Sie auf, was Sie tun, und nutzen Sie Ihren gesunden Menschenverstand,

wenn Sie das Gerät benutzen.

b) Wenn Sie Zweifel an der Funktionstüchtigkeit des Produkts haben oder wenn

es beschädigt ist, wenden Sie sich bitte an den Kundendienst des Herstellers.

c) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers

durchgeführt werden. Keine Reparaturen in Eigenregie durchführen!

d) Bei unbeabsichtigter Feuerentzündung oder im Brandfall dürfen nur

Trockenpulverlöscher oder Kohlendioxid (CO2)-Feuerlöscher verwendet

werden, um das Gerät unter Spannung zu löschen.

e) Bewahren Sie die Gebrauchsanweisung zum späteren Nachschlagen auf. Soll

das Gerät an Dritte weitergegeben werden, muss auch die

Gebrauchsanweisung mit übergeben werden.

f) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der

Reichweite von Kindern auf.

Immer

beachten!

Schützen Sie Kinder und herumstehende Personen während Sie

die Maschine bedienen.

2.3. Eigenschutz

a) Bedienen Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter dem

Einfluss von Alkohol, Drogen oder Medikamenten stehen, die Ihre Fähigkeit zur

Bedienung des Geräts beeinträchtigen könnten.

b) Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit

eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten oder

durch Personen mit mangelnder Erfahrung und/oder mangelndem Wissen

benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit

zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das

Gerät zu benutzen ist.

c) Das Gerät ist kein Spielzeug. Kinder müssen beaufsichtigt werden, um

sicherzustellen, dass sie nicht mit dem Gerät spielen.

2.4. Sichere Verwendung des Geräts

a) Stellen Sie sicher, dass das Rad fest sitzt. Verwenden Sie Werkzeuge, die für

die Anwendung geeignet sind. Ein richtig ausgewähltes Produkt wird die

Aufgabe, für die es entwickelt wurde, besser und sicherer erfüllen.

b) Verwenden Sie das Gerät nicht, wenn der EIN/AUS-Schalter nicht richtig

funktioniert (sich nicht ein- und ausschalten lässt). Geräte, die nicht über einen

Schalter gesteuert werden können, sind unsicher, dürfen nicht betrieben

werden und müssen repariert werden.

c) Bewahren Sie das unbenutzte Produkt außerhalb der Reichweite von Kindern

und Personen auf, die mit dem Gerät oder dieser Anleitung nicht vertraut sind.

Die Geräte sind in den Händen unerfahrener Benutzer gefährlich.

d) Halten Sie das Gerät von Kindern fern.

e) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter

ausschließlicher Verwendung von Originalersatzteilen durchzuführen. Dies

gewährleistet eine sichere Verwendung.

f) Um die Funktionstüchtigkeit des Geräts zu gewährleisten, dürfen die

werksseitig installierten Abdeckungen nicht entfernt und die Schrauben nicht

gelöst werden.

g) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung

von Schmutz zu verhindern.

h) Überlasten Sie das Gewicht nicht. Dadurch können die Dehnungsmessstreifen

beschädigt werden.

i) Vor einer Messung muss sichergestellt werden, dass das Gerät auf einer

stabilen Oberfläche steht und keinen Vibrationen und plötzlichen

Temperaturschwankungen ausgesetzt ist, die die Messergebnisse

beeinträchtigen können.

j) Lassen Sie kein Gewicht für längere Zeit auf der Waage liegen. Dies führt zu

einer Reduktion der Messgenauigkeit und verkürzt die Lebensdauer der

Messsensoren.

k) Die Waage nicht während Regen oder Gewitter verwenden.

l) Extreme Temperaturen müssen vermieden werden. Die Waage darf nicht

unmittelbar an sonnigen Stellen oder in der Nähe von Klimaanlagen aufgestellt

werden.

m) Die Waage darf nicht in der Nähe von Geräten mit einem hohen

Stromverbrauch, wie z. B. Schweißgeräten oder großen Elektromotoren,

verwendet werden.

n) Lassen Sie die Batterie nicht in der Waage, wenn sie über einen längeren

Zeitraum nicht benutzt wird.

o) Höhe Luftfeuchtigkeit, die eine Kondensation verursachen kann, sowie

direkter Wasserkontakt müssen vermieden werden.

p) Die Waage nicht in der Nähe von offenen Fenstern oder Türen, Klimaanlagen

oder Lüftern aufstellen, da diese aufgrund einer falschen Luftzirkulation zu

ungenauen Messergebnissen führen können.

q) Die Waage sollte sauber gehalten werden. Legen Sie keine Gegenstände auf

die Waage, wenn sie nicht in Gebrauch ist.

ACHTUNG! Obwohl das Gerät so entwickelt wurde, dass es sicher ist, besteht

für den

Benutzer beim Umgang mit dem Gerät trotz angemessener

Sicherheitsvorkehrungen und trotz der Verwendung zusätzlicher

Sicherheitsvorrichtungen dennoch ein geringes Unfall- oder

Verletzungsrisiko. Es wird empfohlen, bei der Verwendung Vorsicht und

gesunden Menschenverstand walten zu lassen.

3. Anweisungen für den Gebrauch

Das Gerät ist für die Messung des Gewichts der auf der Pfanne platzierten Elemente

ausgelegt. Überschreiten Sie nicht die Höchstlast der Waage - sie könnte dadurch

beschädigt werden!

Für allerlei Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der

Anwender.

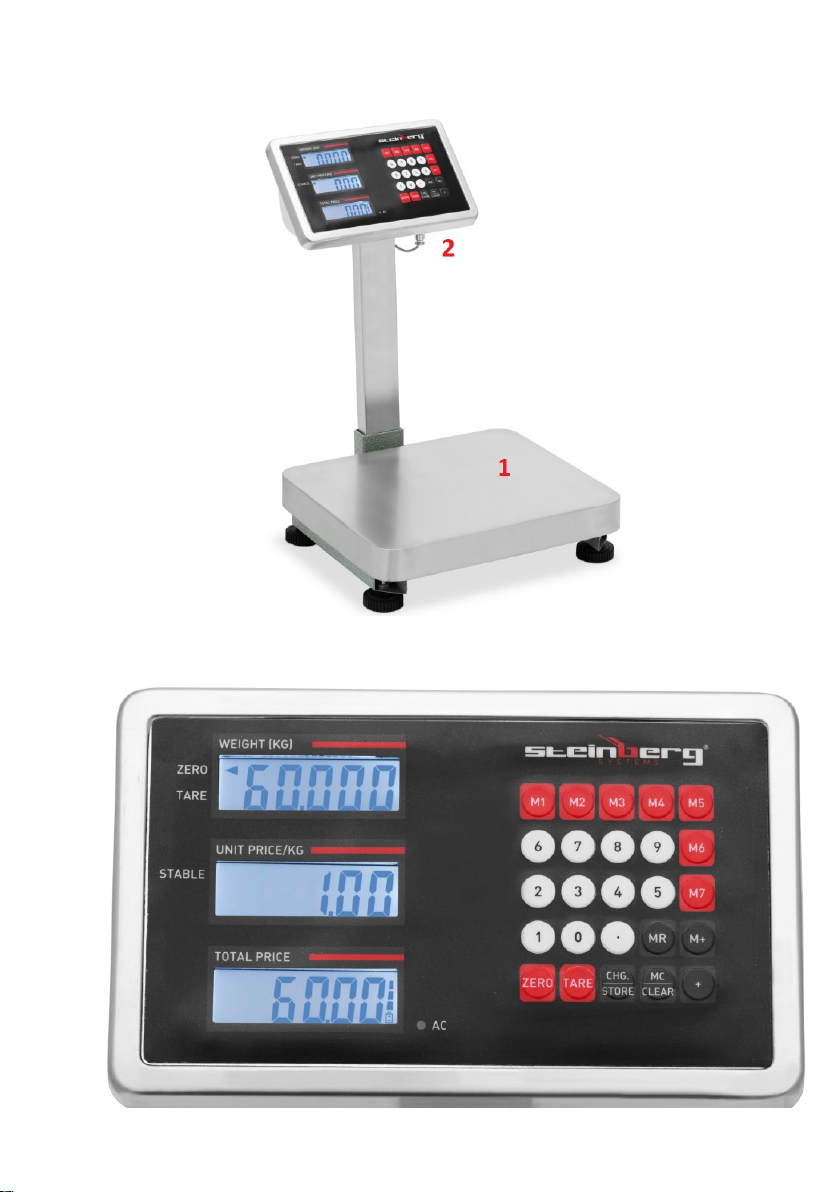

3.1. Produktübersicht

1 - Waagschale.

2 - Bedienfeld mit Display.

GEWICHT (KG ) - Waagenanzeige, zeigt die aktuelle Belastung der Waagschale an

ZERO (auch TARA; Displayanzeige) Die Nullfunktion sollte nur verwendet werden,

wenn sich nichts auf der Schale befindet und das Display nicht "0" anzeigt. Die

Waage zeigt möglicherweise nicht "0" an, wenn sich Staub, Schmutz oder

Feuchtigkeit auf der Waagschale befinden oder wenn ein schwerer Gegenstand auf

die Waage fällt. Die Nullstellungsfunktion korrigiert im Wesentlichen den wahren

Nullpunkt der Waage und teilt ihr mit, dass sich nichts auf der Waagschale befindet.

TARA - Die Tara-Funktion ist das Gewicht der Verpackung selbst. Es ist die Differenz

zwischen dem Gesamtgewicht der Ware mit Verpackung und dem Gewicht der

Ware ohne Verpackung. Die Tara wird verwendet, um das Gewicht eines Artikels

zu entfernen, der nicht in die Gesamtgewichtsmessung einbezogen werden soll.

EINHEITSPREIS/KG - Anzeige von Einheitspreis/Stückgewicht.

STABIL - Anzeige der stabilen Last auf der Waage.

GESAMTPREIS - Anzeige des Gesamtpreises.

AC - Anzeige des angeschlossenen Netzteils (Akkuladung).

M1 ~ M7 - Stückpreis-Speicher-Tasten.

0 ~ 9 "." - Zifferntasten zur Eingabe von Einheitspreisen

MR - Anzeige von Stückgewicht, Stückpreis und Menge (bis zu 18 Mal).

M+- Hinzufügen einer Summe zum Speicher.

CHG./STORE - Funktion zum Speichern und Ändern von Einheitspreisen.

MC/CLEAR - Taste zum Löschen der gespeicherten Daten. Während des Wiegens

drücken: Löscht den Stückpreis. Während der Überprüfung der kumulierten Daten

drücken: Löscht die aktuellen Daten. Während des Wiegens ca. 3 Sekunden lang

drücken: löscht alle kumulierten Daten.

" +" - Die Funktion des Hinzufügens.

3.2. Arbeitsvorbereitung

AUFSTELLUNG DES GERÄTS:

Die Umgebungstemperatur darf 40°C und die relative Luftfeuchtigkeit darf 85 %

nicht übersteigen. Das Gerät sollte so aufgestellt werden, dass eine gute

Luftzirkulation gewährleistet ist. Ein Mindestabstand von 10 cm muss von allen

Seiten des Geräts eingehalten werden. Das Gerät muss von heißen Oberflächen

ferngehalten werden. Das Gerät immer auf einer ebenen, stabilen, sauberen,

feuerbeständigen und trockenen Oberfläche sowie außerhalb der Reichweite von

Kindern und Personen mit eingeschränkten geistigen, sensorischen oder

intellektuellen Fähigkeiten verwendet werden. Das Gerät sollte so aufgestellt

werden, dass der Netzstecker jederzeit erreicht werden kann. Vergewissern Sie sich,

dass die Stromversorgung des Geräts mit den Angaben auf dem Typenschild

übereinstimmt!

3.3. Arbeit mit dem Gerät

3.3.1. Funktionen und Tasten der Waage

I. Die ZERO/BL-Taste ist für die Nullstellung der Skala und die

Hintergrundbeleuchtung zuständig.

a) Um die Hintergrundbeleuchtung ein- oder auszuschalten, halten Sie die

Taste [ZERO/BL] einige Sekunden lang gedrückt.

b) Zurücksetzen:

•Legen Sie das Gewicht auf die Waage.

•Drücken Sie die Taste [ZERO/BL], um den Messwert zurückzusetzen.

II. Teerung

•Legen Sie das Gewicht auf die Waagschale

•Warten Sie eine Weile, bis sich das Gerät stabilisiert hat.

•Drücken Sie die Taste [TARE]. In der Anzeige erscheint der Wert "0"

und das Tara-Symbol (-T-) leuchtet auf. Nachdem das Gewicht

entfernt wurde, zeigt das Display einen negativen Wert an.

•Drücken Sie erneut die Taste [TARE], um die Tarierung abzuschließen.

III. CLEAR/MC

•Drücken Sie diese Taste während des Wiegens, um den Stückpreis zu

löschen; nach der Überprüfung der kumulierten Daten werden die

aktuellen Daten gelöscht.

•Drücken Sie diese Taste während des Wiegens für ca. 3 Sekunden, um

alle kumulierten Daten zu löschen.

IV. MR

•Drücken Sie diese Taste, um das Stückgewicht, den Stückpreis und

den Betrag abzulesen (bis zu 18 Mal).

V. CHG./STORE (CHANGE/STORE) Funktion zur Berechnung/Übermittlung der

Änderung.

•Erinnern Sie sich an den Preis pro Einheit:

Geben Sie den Preis pro Einheit mit den Zifferntasten 0 bis 9 (auf dem

Bedienfeld) ein, drücken Sie dann die Taste [CHG./STORE] und

anschließend die Taste [Mx] (wobei x = 1 bis 7). Der Preis pro Einheit

wird gespeichert (wenn bereits ein anderer Preis pro Einheit unter der

Schaltfläche Mx gespeichert wurde, wird er durch den neuen Preis

ersetzt).

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Steinberg Systems Skala Handbücher

Steinberg Systems

Steinberg Systems SBS-LW-500/10 WS Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-DFS-10 Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-KW-1TE Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-KW-3000ZM Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-KW- 300KC Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-KW-300SLIM Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-LW-2000A Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-LW-1200-MAX Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-PT-200S Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-DW-500VL Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-PW-402CDS Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-PF-100A1 Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-KW-1TE Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-PF-600/100W Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-TW-600 Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-LW-300001E Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-ZW 3001H Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-ZW-50 Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-PW-305C Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-LW-200N Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-ZW 3001H Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-LW-300E Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-TW-10000 Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-TW-10B Bedienungsanleitung

Beliebte Skala Handbücher anderer Marken

AWS

AWS ZEO-50 Bedienungsanleitung

Gima

Gima Glass Body Fat Analyzer Stücklistenhandbuch

Seca

Seca 374 Bedienungsanleitung

TEC

TEC TEC SL59 SERIES Bedienungsanleitung

Axis

Axis B/E Series Bedienungsanleitung

Alecto

Alecto ACW-40 Bedienungsanleitung

Rice Lake

Rice Lake MSI-4260 IS Bedienungsanleitung

IKA

IKA RCT basic safety control Bedienungsanleitung

ADE

ADE M20011 Bedienungsanleitung

Duronic

Duronic KS3000 Bedienungsanleitung

Digi

Digi SM-720 Bedienungsanleitung

Cardinal

Cardinal CS Series Bedienungsanleitung

Korona

Korona Kastella Bedienungsanleitung

A&D

A&D FC-50Ki Bedienungsanleitung

BDA

BDA CAMARGUE Bedienungsanleitung

Tanita

Tanita HD-357 Bedienungsanleitung

Leifheit

Leifheit 03173 Bedienungsanleitung

Lumme

Lumme LU-1340 Bedienungsanleitung
