Steren BAF-1545 Bedienungsanleitung
1
AUDI
O
V0.0 0715vManual de instrucciones
BAF-1545/BAF-1545BT
Bafle amplificado profesional de
15", 2 800 W PMPO y lector SD
2
BAF-1545, BAF-1545BT
Bafl e amplifi cado profesional de 15”,
2 800 W PMPO y lector SD
Gracias por la compra de este producto Steren.
Este manual contiene todas las indicaciones necesarias para manejar su
nuevo Bafl e amplifi cado profesional de 15”, 2 800 W PMPO y lector SD
Por favor, revíselo completamente para estar seguro de cómo utilizar
apropiadamente el producto.
Para apoyo, compras y todo lo nuevo que tiene Steren,
visite nuestro sitio web:
www.steren.com
La información que se muestra en este manual sirve únicamente
como referencia sobre el producto. Debido a actualizaciones pueden
existir diferencias.
Por favor, consulte nuestra página web (www.steren.com) para
obtener la versión más reciente del instructivo.
3
IMPORTANTE
• Si utiliza el equipo en exteriores, asegúrese de que esté cubierto adecuadamente.
• No intente abrir el equipo, puede ocasionar un mal funcionamiento y anular la garantía.
• En caso de que requiera revisión acuda con un distribuidor autorizado.
• No use ni almacene este equipo en lugares donde existan goteras o salpicaduras de
agua.
• No exponga el equipo a frío extremo. Si debe utilizar el equipo en condiciones frías,
asegúrese de mandar una señal baja a través de la bobina de la bocina por 15 minutos.
• No utilice solventes u otros productos químicos para limpiar el exterior del sistema.
• Siempre utilice un paño suave y seco para limpiar el equipo.
• Si el cordón de alimentación está dañado debe ser reemplazado por el fabricante, su
agente de servicio o por personal califi cado para evitar cualquier riesgo.
“La operación de este equipo está sujeta a las siguientes dos
condiciones: (1) es posible que este equipo o dispositivo no
cause interferencia perjudicial y (2) este equipo o dispositivo debe
aceptar cualquier interferencia, incluyendo la que pueda causar su
operación no deseada.”
Este bafl e cuenta con los perfi les de Bluetooth AVRCP v1.0 y A2DP
v1.2. Asegúrese de que el dispositivo que va a conectar también los
tenga para que la conexión sea completamente funcional.
Si existen obstáculos entre el bafl e y el dispositivo conectado vía
Bluetooth, puede haber interferencia o disminución del rango de
operación.
4
CARACTERÍSTICAS
Este bafl e profesional es perfecto para sonorizar tus fi estas, dar discursos en reuniones o
hacer karaoke y disfrutar horas de diversión con excelente audio, ya que permite ecualizar
con una potencia sorprendente, gracias a su sistema de 2 vías (graves y agudos) y su
crossover integrado.
Incluye un funcional módulo con lector de tarjeta SD y pantalla LCD para reproducir y
controlar tu música en formato MP3 de manera práctica y sencilla. Además, cuenta con
entradas de micrófono y auxiliar (RCA) para conectar dispositivos externos como laptops,
smartphones o reproductores MP3 y, si deseas más intensidad de audio, puedes conectar
otro bafl e en cascada en su salida de línea tipo Speakon.
Su gabinete está fabricado con plástico de alta resistencia y tiene ruedas para que lo
transportes fácilmente o, si lo prefi eres, puedes montarlo con un pedestal (como nuestros
modelos BAF-150 y BAF-160).
Reproductor de tarjetas de memoria
Salida amplifi cada
Ruedas para el transporte
5
CONTROLES BAF-1545
MIC INPUT
MODE
LINE INPUT
LINE OUT
ON
OFF
SPEAKER OUT
1
3
2
4
5
67
8
9
10
11 12
13
14
6
MIC INPUT
MODE
LINE INPUT
LINE OUT
ON
OFF
SPEAKER OUT
1
3
2
4
5
67
8
9
10
11 12
13
14
MODE
CONTROLES BAF-1545BT
7
1. Control MIC INPUT: Ajusta el nivel de volumen del micrófono (ya sea 6,3 mm o
Cannon).
2. MIC Input: Permite la conexión de micrófonos con conectores de 6,3 mm o Cannon.
3. Control de volumen de entrada de línea
4. LINE INPUT: Por medio de los conectores RCA y Cannon puede conectar un equipo de
audio externo como un reproductor CD, MP3, DVD, mezcladora, etcétera.
5. Treble: Ajusta el nivel de tonos agudos.
6. Bass: Ajusta el nivel de tonos graves.
7. Control maestro: Ajusta el nivel de volumen general.
8. Salida de señal: Salida amplifi cada solo para bafl e pasivo.
9. Indicador de encendido.
10. Indicador de saturación: El LED se iluminará si hay sobrecarga. Cuando esto ocurra
baje los niveles de volumen para evitar daños en el bafl e.
11. Interruptor de encendido/apagado.
12. Permite conectar el cable de alimentación suministrado.
13. Fusible.
14. Line out: Permite conectar otro amplifi cador mediante un conector tipo Cannon.
8

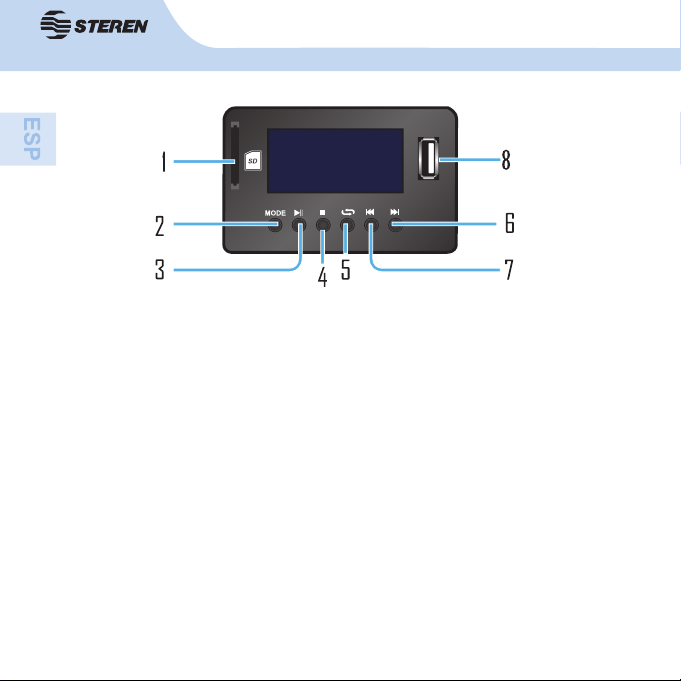

Reproductor MP3
1. Puerto SD: Permite conectar y reproducir archivos de sonido en formato MP3
almacenados en una tarjeta SD.
2. MODE: Sólo para el modelo BAF-1545, selecciona un modo de operación: SD y AUX
(para equipos conectados en LINE INPUT).
Sólo para el modelo BAF-1545BT, selecciona un modo de operación: SD, radio FM y
AUX (para equipos conectados en LINE INPUT), USB y conexión Bluetooth.
3. Reproducir/Pausa: Comienza o pausa la reproducción de una pista de audio.
Realiza una búsqueda y programación de estaciones de radio FM, sólo para el modelo
BAF-1545BT.
4. Detener: Detiene la reproducción de una pista de audio.
5. Selecciona uno de los modos de repetición:
- ONE: repite indefi nidamente la pista actual.
- ALL (repetir todo): repite todos los archivos contenidos en el dispositivo SD/USB.
6. Adelantar/Volumen +: (sólo para el BAF-1545BT) Presione una vez para avanzar
a la siguiente canción/ estación FM programada. Mantenga presionado el botón para
aumentar el nivel de volumen en el reproductor.
7. Regresar/Volumen –: presione para regresar a la canción/e s t a c i ó n F M
programada, (sólo para el modelo BAF-1545BT). Mantenga presionado el botón para
disminuir el nivel de volumen en el reproductor.
8. Puerto USB (sólo para el modelo BAF-1545BT): Permite conectar y reproducir
archivos de sonido en formato MP3 almacenados en una memoria USB.
9

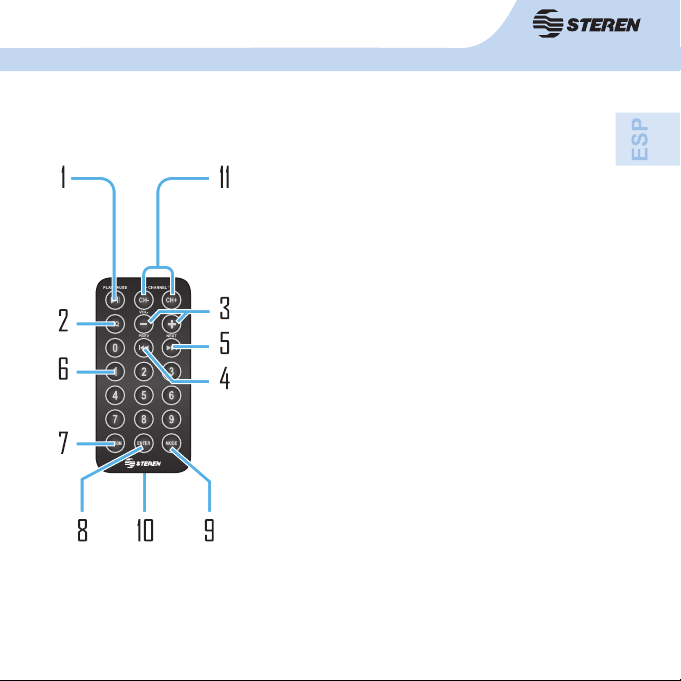

Control remoto
1. Reproducir/Pausa. Realiza una búsqueda y
programación de estaciones de radio FM, (sólo para el
modelo BAF-1545BT).
2. Ecualizador
3. Volumen + / –
4. PREV (Regresar):Presione para regresar a la
canción/estación FM programada, (sólo para el modelo
BAF-1545BT.)
Durante la reproducción de archivos de audio m a n t e n g a
presionado este botón para un retroceso rápido.
5. NEXT (Adelantar): Presione una vez para avanzar
a la siguiente canción / estación FM programada, (sólo
para el modelo BAF-1545BT). Durante la reproducción
de archivos de audio mantenga presionado este botón
para un avance rápido.
6. Botones numéricos: use estos botones
seguido de Pick song o Enter para seleccionar una
pista en específi co.
7. Pick song: Permite seleccionar la pista que desee
escuchar de manera directa. Si desea escuchar la pista
No. 11, primero pulse el número y a continuación este
botón.
8. ENTER: Tiene la misma función que el botón Pick
song.
9. MODE: Selecciona un modo de operación: SD y
AUX (para equipos conectados en LINE INPUT). Sólo
modelo BAF-1545.
Selecciona un modo de operación: SD, radio FM y
AUX (para equipos conectados en LINE INPUT), USB
y conexión Bluetooth. (Sólo modelo BAF-1545BT).
10. Compartimento de batería: Permite insertar una pila tipo botón CR2025.
11. CH+ /-: Selecciona manualmente una frecuencia de radio FM, (sólo para el modelo
BAF-1545BT).
10
Realice las conexiones necesarias con todos los interruptores en la posición de
apagado (OFF). Asegúrese de que el volumen esté en el nivel más bajo. Posteriormen-
te podrá ajustarlo.
1. Conecte el cable polarizado a la corriente eléctrica y a su
vez al bafl e.
2. Conecte un micrófono a la entrada denominada MIC INPUT
mediante un conector de 6,3 mm o Cannon.
3. Utilice los conectores RCA de entrada y Cannon
de línea para conectar un reproductor de CD, MP3,
DVD, mezcladora, etcétera.
Para evitar daños en el equipo y una óptima
calidad del sonido es recomendable ajustar el
volumen de la fuente de audio amplifi cada (ipod,
MP3, DVD, etc.) entre el 50 y el 70%.
4. Encienda todos los equipos. El LED verde se encenderá
indicando que el bafl e está encendido.
INSTRUCCIONES
ON
