Supermicro P4SC8 Bedienungsanleitung

5013C-M8

64-bit PCI-X 66MHz slot

Printer port

JL1: chassis intrusion header

Chassis fan #4

JF1: front control panel header

J21: +12V 4-pin power connector

Chassis fan #1

J17: power LED

CPU fan

CPU 478 mPGA socket

JP8: Watchdog reset

J20: ATX power connector

JP20: system power force on

COM2

JPUSB: USB1/2 wake-up

JPWAKE: keyboard wake-up

Keyboard/mouse ports

USB 1/2 ports

COM1

P4SC8 serverboard

Ext. SCSI CH #B port

SCSI CH #B

J36: keylock enable/disable

J18: Speaker enable

J37: Serial ATA LED activity header

JPA3: SCSI enable/disable

USB 3/4 ports

Chassis Fan #3

SCSI CH #A

IDE #2

Floppy connector

IDE #1

Chassis fan #2

J16: infrared port

SATA 1 port

SATA 2 port

35 Parallel port

36 VGA port

37 WOR: Wake-on-Ring

38, 39 JP1, JP2: CPU clock speed

40 JP3: OH fan force on

41 Overheat fan

42 Gigabit LAN #1

43 Gigabit LAN#2

44 Bank 0 (DIMM 0A & 0B)

45 Bank 1 (DIMM 1A & 1B)

46 PCI-X #1

47 PCI-X #2

48 PCI #1

49 PCI #2

50 JPL2: GLAN2 enable/disable

51 J33: VGA enable/disable

52 J15: System management bus

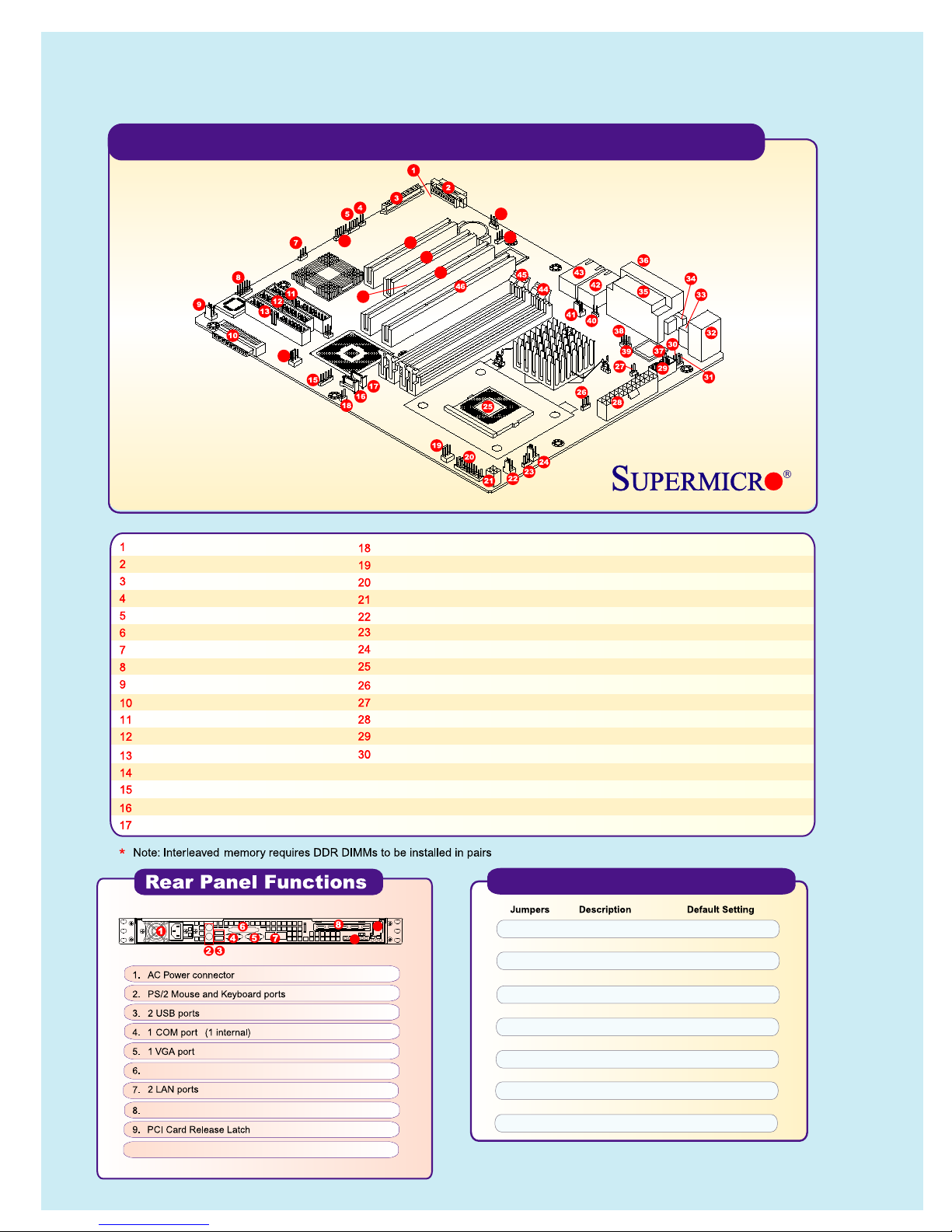

SuperServer 5013C-M8 Serverboard Components

49 50

P4SC8 Quick Reference

J17 Power LED Closed (On)

JBT1 CMOS Clear Pad

J18 Speaker Pins 3-4 (Internal)

J33 VGA Enable/Disable Pins 1-2 (Enable)

J36 Keylock Enable/Disable Open (Disabled)

JP1, JP2 CPU Clock Speed Pins 1-2 (Auto)

JP3 OH Fan Force On Closed (On)

JP8 Watch Dog Reset Pins 1-2 (WD Reset)

JP20 Power Force On Open (Disabled)

JPA3 SCSI Enable/Disable Pins 1-2 (Enabled)

JPL2 GLAN2 Enable/Disable Pins 1-2 (Enabled)

JPUSB USB1/2 Wake Up En/Dis Pins 1-2 (Disabled)

JPWAKE Keyboard Wake-up Pins 1-2 (Disabled)

10. External SCSI

5013C-M8

4 Hot-swap SCSI drive bays

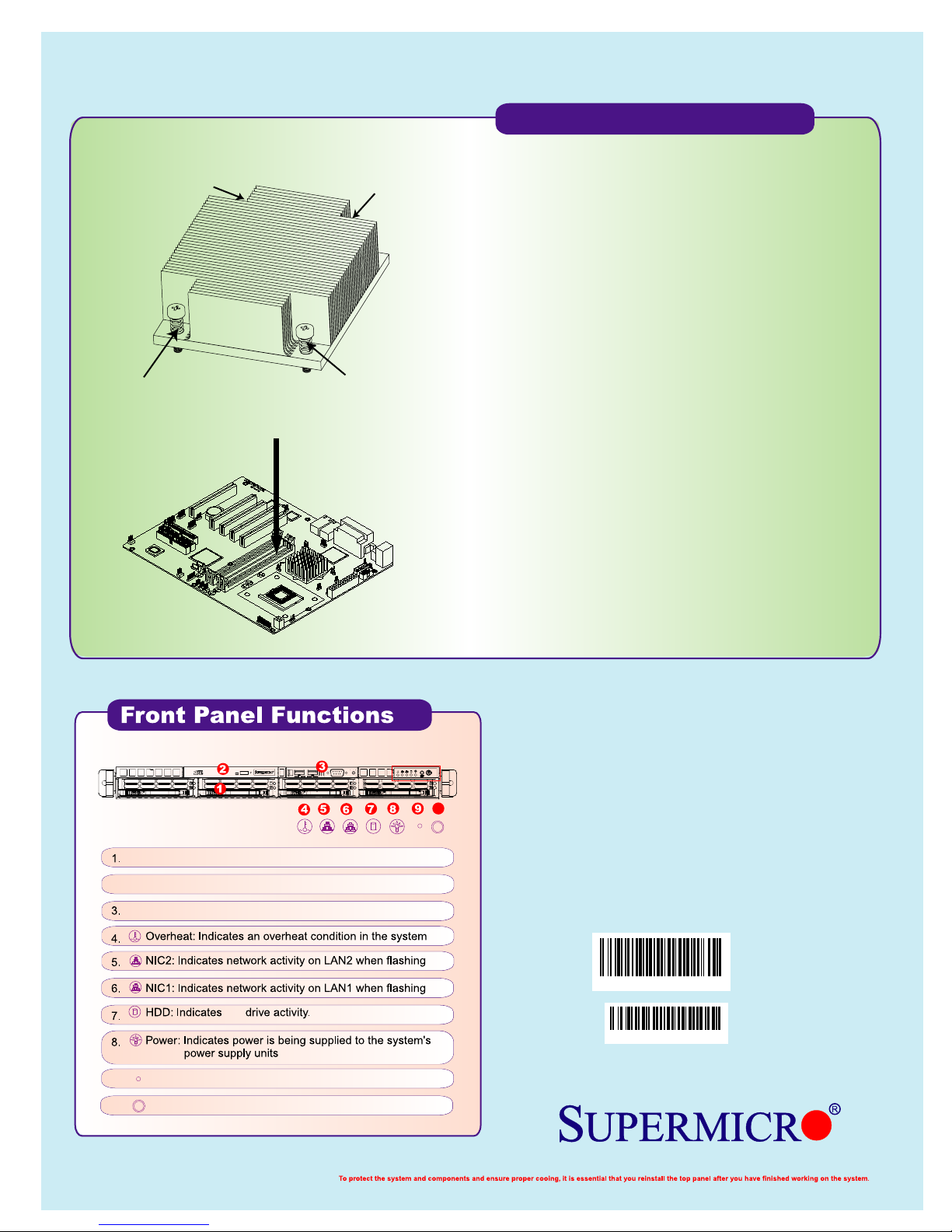

Heatsink Installation

Caution!

Do not apply any thermal grease to the heatsink; the

required amount of thermal grease has already been

applied.

1) Only those CPU heatsinks that are provided by Supermicro

should be used.

2) Do not apply any thermal grease to the heatsink - the required

amount has already been applied.

3) Place the heatsink on top of the CPU so that the four mounting

holes are aligned with those on the chassis.

4) Screw in two diagonal screws (ie. the #1 and #2 screws) until

just snug (do not fully tighten), then do the same with the

remaining two diagonal screws.

5) Finish by fully tightening all four screws.

Front side 2 USB & 1 COM port

2. CD-ROM drive

LBL-0119

REV 1.0

No.3 Screw No.2 Screw

No.4 Screw

No.1 Screw

9. Reset button

10. Power button

SNK-P0002
