Suzuki LT-A400K3 Benutzerhandbuch

K3 (ENGLISH • FRENCH)

SUZUKI MANUFACTURING OF AMERICA CORPORATION

April ’02 Printed in United States (MP) 28

99505-01013-01T

FOREWORD

This vehicle has been designed and produced utilizing

Suzuki’s most modern technology. The finest product, how-

ever, cannot perform properly unless it is correctly assem-

bled and serviced. This set-up manual has been produced

to aid you in properly assembling and servicing this vehicle.

Please review this set-up manual carefully before perform-

ing any work. Take special care to properly perform the

required assembly and servicing marked by either a Warn-

ing or a Caution. Failure to follow the directions in either of

these two (2) categories could lead to serious problems.

!" and #areas are denoted to

emphasize certain areas and carry the following meanings:

Indicates a potential hazard that could result in death or

injury.

Indicates a potential hazard that could result in vehicle

damage.

This set-up manual is based on a vehicle of standard speci-

fication. Some minor differences from this manual may be

found in other specifications.

AVANT-PROPOS

Cette véhicule a été conçue et produite en utilisant la tech-

nologie la plus récente de e Suzuki. Le meilleur produit,

cependant, ne peut pas fonctionner de manière satisfai-

sante à moins qu’il ne soit correctement assemblé et entre-

tenu. Ce manuel d’assemblage a été rédigé pour vous aider

à effecteur correctement l’assemblage et l’entretien de cette

véhicule.

Prière de se familiariser avec ce manuel d’assemblage

avant de commencer les travaux. Faire particulièrement

attention à effectuer correctement les travaux d’assem-

blage et d’entretien indiqués sous les titres Avertissement

et Attention. Ne pas suivre les directives de ces deux (2)

catégories pourrait causer de sérieux problèmes. Les titres

et ont pour but

d’insister sur certains points et ils ont les significations sui-

vantes:

Indique un danger qui pourrait provoquer la mort ou

une blessure.

Indique un danger qui pourrait provoquer un endom-

magement du véhicule.

Ce manuel d’assemblage est basé sur la véhicule aux

caractéristiques standard. Dans certains cas, certains diffé-

rences mineures peuvent apparaître par rapport à ce

manuel.

UNCRATING THE VEHICLE

Pull the tab and cut the carton.

Lift the carton to separate it from base of crate.

A: Tab

Take the battery electrolyte container from the crate

base.

A: Battery electrolyte container

Remove the nuts and take the J hook off of the vehi-

cle stopper.

A: J Hook

B: Nuts

C: Washer

D: Paper

E: Rubber



1. Lift the vehicle with a hoist, then balance the vehi-

cle.



2. Pull the crate base forward.

Place the vehicle in a clean working area and remove

the hoist and hooks.

NOTE:

The J hook, nuts, washer, and bracket with

rubber are no longer needed and may be dis-

carded.

DEBALLAGE DU VEHICULE

Tirer l’étiquette et coupez le carton.

Soulever le carton pour le séparer du fond de la

caisse.

A: Onglet

Enlever le récipient d’électrolyte de batterie du fond

de caisse.

A: Récipient d’électrolyte de batterie.

Retirez les écrous et envelez le crochet J du taquet

de véhicule.

A: Crochet J

B: Ecrous

C: Rondelle

D: Papier

E: Le Caoutchouc



1. Soulever le véhicule avec un palan puis équilibrer

la véhicule.



2. Tirer la base de la caisse vers l’avant.

Mettre le véhicule sur une surface de travail propre et

enlever le palan.

NOTE:

Le crochet J, les écrous, la rondelle, et la sup-

port avec le caoutchouc ne sont plus néces-

saires et peunt se défausser.

Remove the tape.

A: Tape

Enlever le ruban.

A: Ruban

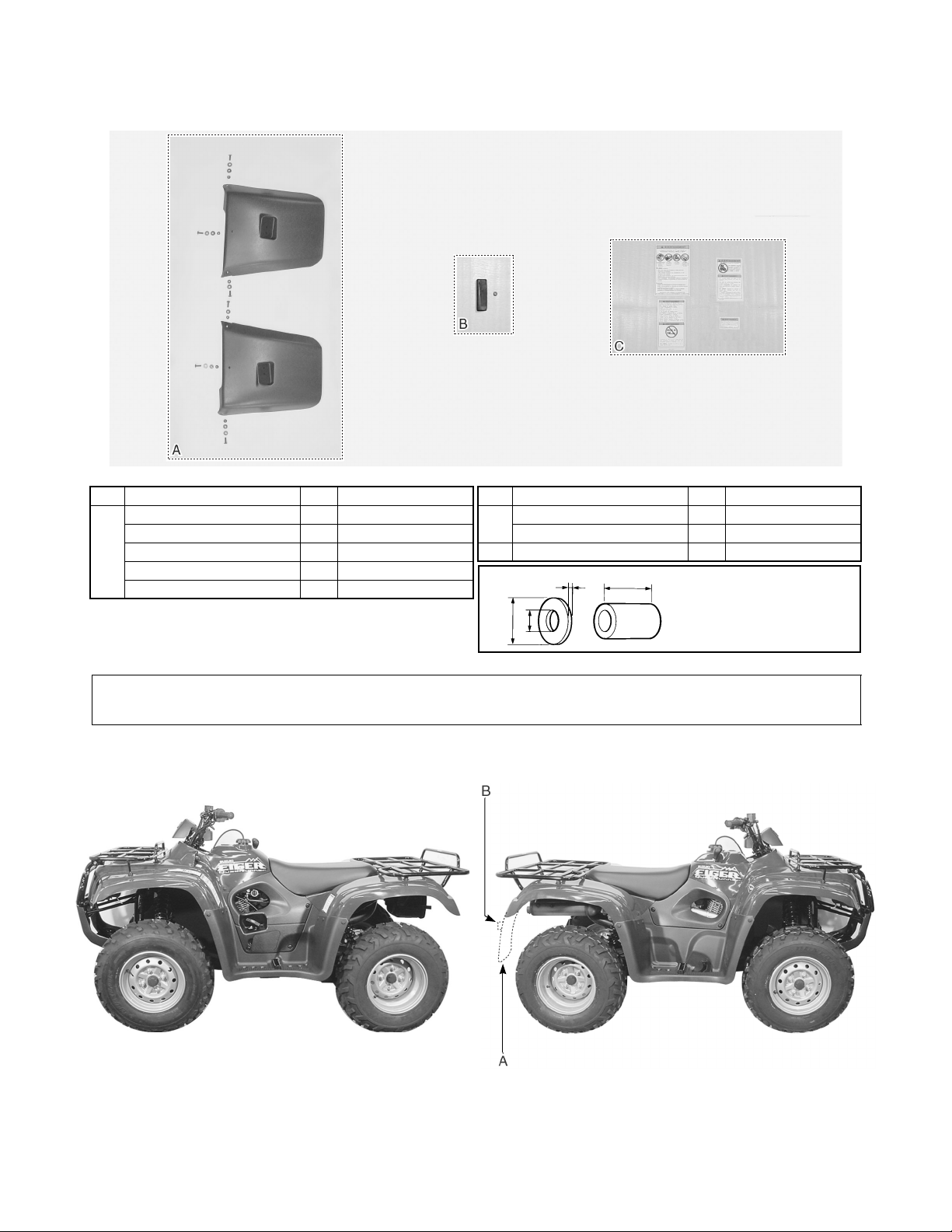

LOCATION OF PARTS (FOR E17 MARKET)

Check the components as shown in the photograph.

Parts listed above are installed respectively into the positions as follows.

Item Part Name Q’ty Remarks

Rear fender extension 2 Right and Left

Screw 6 6 × 20 mm

Collared spacer 6 OD:17.0 ID:6.5 T:6.0

Washer 4 OD:18.0 ID:6.5

Flange self-lock nut 6 6 mm

Item Part Name Q’ty Remarks

BReflex reflector 2 Right and Left

Flange nut 2 5 mm

C Warning label set 1

OD : Outside diameter (mm)

ID : Inside diameter (mm)

L : Length (mm)

T : Thickness (mm)

OD ID

NOTE:

The small parts of Item A, B and C are in the tail box.

EMPLACEMENT DES PIECES (POUR E17 MARCHE)

Controler les éléments comme montré sur la photo.

Des pièces énumérées ci-dessus sont installées respectivement sur les positions comme suit.

Art. Désignation Q’te Remarque

Extension de gard - boue

ariele 2 Droite et Parte

Vis 6 6 × 20 mm

Afrettos l’entretoise 6 DE:17,0 DI:6,5 E:6,0

Rondelle 4 DE:18,0 DI:6,5

E’crou auto-bloquant a

collerette 66mm

Art. Désignation Q’te Remarque

BRetroreflecteur 2 Droite et Parte

Ecrou collerette 2 5 mm

C E’tiquette d’avertissement 1

DE : Diamètre extérieur (mm)

DI : Diamètre inférieur (mm)

L : Longuer (mm)

E : Epaisseur (mm)

DE DI

NOTE:

Les petites elements de la pièce A, B et C sont dans la coffret arriére.

Before assembling the vehicle, thoroughly under-

stand the “Safety Check Out”described on page

40. After completion of assembly, carefully check

the vehicle referring to the “Safety Check Out”,

then deliver the vehicle to the customer.

ASSEMBLY

A: Throttle cable

B: Front brake hose

C: Rear brake lever cable

D: Choke cable

E: Left switch wiring harness

F: 2WD/4WD selection cable (For LT-A400F)

OWNER’S MANUAL

Check the owner’s manual in the tail box.

A: Tail box

The line drawings on pages 33, 34, 35 and 36

show the proper routing of the control cables,

hose and wiring. Refer to them in addition to

following the instructions carefully.

Avant d’effectuer l’assemblage de la véhicule, bien se

familiariser avec la “Vérifications de sécurité” décrites

àla page 41. Après avoir effectuél’assemblage, soi-

gneusement vérifier la véhicule en se référant àla

“Vérifications de sécurité” avant de livrer la véhicule

au client.

ASSEMBLAGE

A: Câble de commande des gaz

B: Tuyau de frein avant

C: Câble de levier de frein arrière

D: Câble de starter

E: Faisceau de câbles de commutateur gauche

F: Câble de 2WD/4WD (Pour LT-A400F)

MANUEL DU PROPRIETAIRE

Vérifier le manuel du propriétaire dans le coffret arrière.

A: Coffret arrière

Les schémas des pages 33, 34, 35 et 36 indiquent le

cheminement correct des câbles de commande,

tuyau et du faisceaux. Se référer àces schémas en

plus des instructions qui suivant.

REAR FENDER EXTENSION (FOR E17 MARKET)

Align the boss of reflex reflector to the hole of rear

fender extension. Install the reflex reflector to the rear

fender extension.

A: Reflex reflector

B: Boss

C: Rear fender extension

D: 5 mm flange nut

Install the rear fender extension to the rear fender.

A: Rear fender extension

B: Rear fender

C: Bracket

D: 6 × 20 mm screw

E: Collared spacer OD:17.0 mm ID:6.5 mm T:6.0 mm

F: Washer OD:18.0 mm ID:6.5 mm

G: 6 mm flange self-lock nut

WARNING LABEL

Stick the label which you selected on the original one.

A: Warning label

B: Warning label

C: Warning label

D: Warning label
