Sven SPS-585 Bedienungsanleitung

www.sven.fi

РУКОВОДСТВО

ПО ЭКСПЛУАТАЦИИ

Мультимедийная

акустическая система 2.0

SPS-585

RUS

Мультимедийная

акустическая система 2.0

Благодарим Вас за покупку акустической системы ТМ SVEN!

АВТОРСКОЕ ПРАВО

SVEN PTE. LTD. Версия 1.0 (V 1.0). Данное Руководство и содержащаяся в нем информация

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые

несоответствия. Информация данного Руководства предоставлена на условиях «как есть».

Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб

или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS .......................................................................................................... 2

UKR .......................................................................................................... 6

ENG ......................................................................................................... 10

РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались ка-

кие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие

повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если из-

делие не функционирует, сразу же обратитесь к продавцу.

• Перевозка и транспортировка оборудования допускается только в заводской упаковке.

• Не требует специальных условий для реализации.

• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.

НАЗНАЧЕНИЕ

Мультимедийная 2.0 акустическая система (АС) SPS-585 предназначена для воспроизведе-

ния музыки и озвучивания игр, фильмов и проч. АС имеет встроенные акустический и сиг-

нальный кабели, благодаря чему может быть подключена к ПК, ноутбуку, МР3-плееру либо

другим источникам звука. Колонка, которая имеет аудиовход и панель управления, условно

названа активной.

КОМПЛЕКТАЦИЯ

• Акустическая система — 1 шт.

• Руководство по эксплуатации — 1 шт.

• Гарантийный талон — 1 шт.

Техническая поддержка размещена на сайте www.sven..

Здесь же Вы сможете найти обновленную версию данного Руководства.

RUS

SPS-585

Руководство по эксплуатации

МЕРЫ БЕЗОПАСНОСТИ

Внимание! Внутри корпуса на элементах без изоляции

имеется высокое напряжение, которое может вызвать

поражение электрическим током.

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)

и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только

квалифицированные специалисты уполномоченного сервисного центра. Перечень уполно-

моченных сервисных центров смотрите на сайте www.sven..

• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со-

бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента

изъятия вилки из сетевой розетки.

• Оберегайте АС от попадания в отверстия посторонних предметов.

• Оберегайте АС от повышенной влажности, попадания воды и пыли.

• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных приборов.

Не подвергайте воздействию прямых солнечных лучей.

• Не размещайте на АС никаких источников открытого пламени, а также вблизи системы.

• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный

зазор — 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не по-

крывайте салфетками или подобными предметами, затрудняющими охлаждение.

• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

ОСОБЕННОСТИ

• ВЧ-излучатель для детального воспроизведения высоких

частот.

• Регулировка уровня громкости.

• Разъемы для подключения наушников и микрофона.

• Материал корпуса колонок — дерево (MDF).

Панель управления АС

a VOL: выключатель питания.

регулятор уровня громкости.

b: разъем для подключения микрофона.

c Индикатор питания.

d: разъем для подключения наушников.

ПОДГОТОВКА И ПОРЯДОК РАБОТЫ

Расположение АС

• Располагайте колонки относительно слушателя симметрич-

но на расстоянии не менее одного метра.

• Возможно небольшое искажение изображения у сверхчув-

ствительных мониторов и телевизоров, поэтому устанавли-

вайте АС подальше от этих устройств.

Рис. 1.

RUS

Мультимедийная

акустическая система 2.0

ПОДКЛЮЧЕНИЕ АС

Мультимедийная 2.0 АС SPS-585 может быть подключена практически к любым источникам

аудиосигнала: MP3-плеерам, звуковой карте ПК и т. п. (см. схему подключения на рис. 2).

• Перед подключением убедитесь, что АС отключена от сети электропитания. Подключите

встроенные в активную колонку сигнальные кабели с mini-jack 3,5 мм: кабель с mini-jack зе-

леного цвета — к аудиовыходу источника звука, а микрофонный кабель (mini-jack розового

цвета) — к микрофонному входу (рис. 2).

• Подключите АС к сетевой розетке.

• Включите источник аудиосигнала.

• Отрегулируйте уровень общей громкости поворотом регулятора VOLUME a. При поворо-

те регулятора по часовой стрелке уровень громкости увеличивается, при повороте против

часовой стрелки — уменьшается.

• Микрофон подключайте к разъему b, а наушники – к разъему d.

Примечания. По завершении использования АС не забудьте выключить питание

устройства. Для повышения качества воспроизведения звука воспользуйтесь выхо-

дом звуковой карты LineOut.

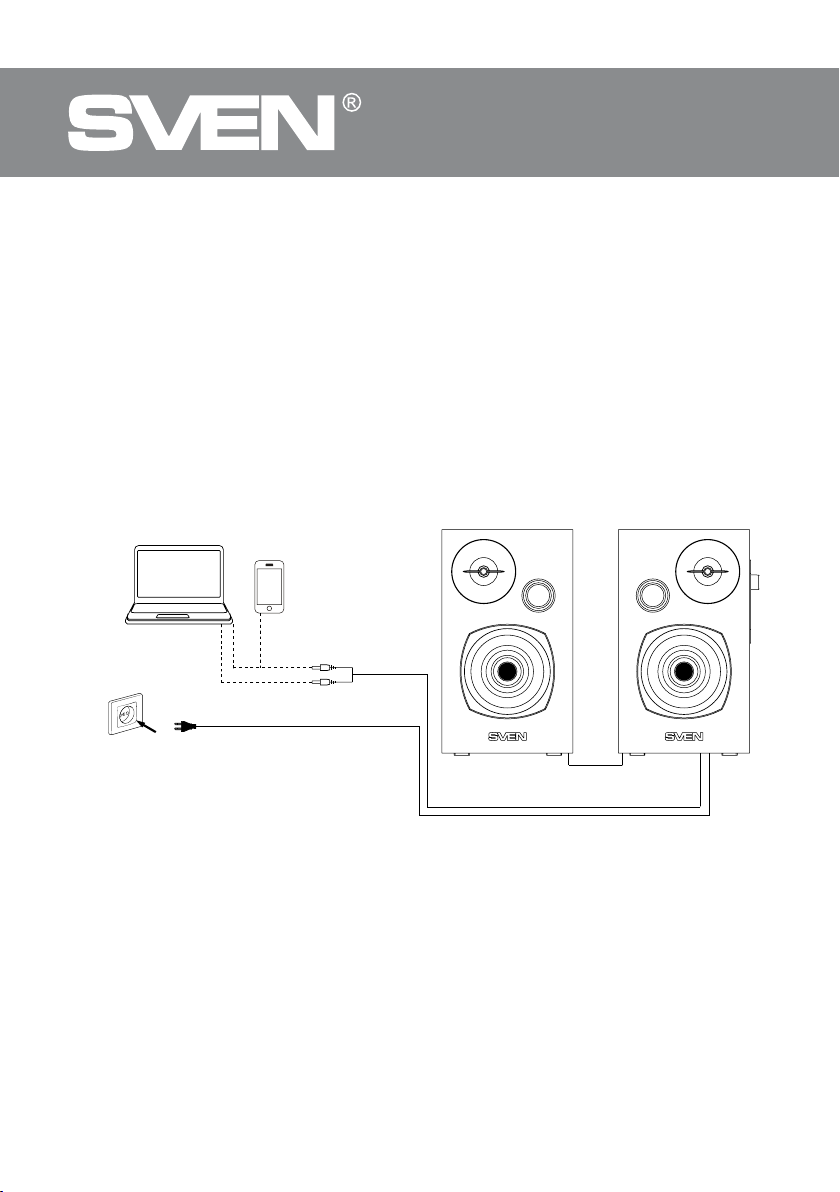

Рис. 2. Схема подключения.

Шнур питания

Мобильное

устройство

Компьютер

Розетка

Акустический кабель

к микрофонному входу

к источнику звука

RUS

SPS-585

Руководство по эксплуатации

УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ

Неисправность Причина Способ устранения

АС не включается. Не подключена к сети. Проверьте правильность подключения.

Нет звука. Регулятор громкости

установлен в положение

наименьшей громкости.

Подстройте регулятор громкости.

Неправильно подключен

источник аудиосигнала.

Подключите источник сигнала

правильно.

В колонках АС

слишком тихий звук.

Регулятор громкости

установлен в положение

наименьшей громкости.

Подстройте регулятор громкости.

Искажение звука. Большая амплитуда

входного сигнала.

Регуляторами громкости на источниках

сигнала и АС уменьшите величину

входного сигнала.

Если ни один из указанных выше способов не решает проблему, обратитесь запрофесси-

ональной консультацией в ближайший сервисный центр. Не ремонтируйте изделие само-

стоятельно.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения Значение

Выходная мощность (RMS), Вт 20 (2 × 10)

Диапазон частот, Гц 70 — 20 000

Диаметр динамиков (ВЧ + НЧ), мм 23 + 75

Напряжение питания, В/Гц ~230/50

Размеры (одной колонки) (Д × Ш × В), мм 123 × 160 × 210

Вес, кг 1,5

Примечания

. Приведенные технические характеристики справочные и не могут слу-

жить основанием для претензий. Продукция ТМ SVEN постоянно совершенствуется.

По этой причине технические характеристики и комплектность могут быть изменены

без предварительного уведомления.

UKR

Мультимедійна

акустична система 2.0

Дякуємо Вам за купівлю акустичної системи ТМ SVEN!

АВТОРСЬКЕ ПРАВО

SVEN PTE. LTD. Версія 1.0 (V 1.0). Це Керівництво та інформація, що міститься в ньому, захи-

щено авторським правом. Усі права застережені.

ТОРГОВІ МАРКИ

Усі торговельні марки є власністю їх законних власників.

ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ

Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідпо-

ідності. Інформація цього Керівництва надана на умовах «як є». Автор і видавець не несуть

жодної відповідальності перед особою або організацією за збитки або ушкодження, завдані

інформацією, що міститься у цьому Керівництві.

ЗМІСТ

RUS .......................................................................................................... 2

UKR .......................................................................................................... 6

ENG ......................................................................................................... 10

РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ

• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося

яке-небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено

при транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує,

відразу ж зверніться до продавця.

• Перевезення і транспортування обладнання допускається лише у заводській упаковці.

• Не вимагає спеціальних умов для реалізації.

• Утилізацію проводити відповідно до правил утилізації побутової та комп’ютерної техніки.

ПРИЗНАЧЕННЯ

Мультимедійна 2.0 акустична система (АС) SPS-585 призначена для відтворення музики та

озвучування ігор, фільмів тощо. АС оснащена вмонтованими акустичним та сигнальним ка-

белями, завдяки чому може бути підключена до ПК, ноутбука, МР3-плеєру та інших джерел

звуку. Колонка, яка має аудіовхід та панель управління, умовно названа активною.

КОМПЛЕКТНІСТЬ

• Акустична система — 1 шт.

• Керівництво з експлуатації — 1 шт.

• Гарантійний талон — 1 шт.

Технічна підтримка розміщена на сайті www.sven..

Також тут Ви зможете знайти оновлену версію цього Керівництва.

UKR

SPS-585

Керівництво з експлуатації MS

ЗАХОДИ БЕЗПЕКИ

Увага! Усередині корпусу на елементах без ізоляції є ви-

сока напруга, що може викликати ураження електричним

струмом.

• Щоб уникнути ураження електричним струмом, не розбирайте АС і не ремонтуйте само-

стійно. Обслуговування і ремонт повинні здійснювати лише кваліфіковані фахівці сервісного

центру. Перелік авторизованих сервісних центрів дивіться на сайті www.sven..

• Не допускайте замикання дротів (у тому числі й «заземлених») колонок АС між собою, на

корпус підсилювача і на землю, бо це призводить до пошкодження вихідних каскадів підси-

лювача.

• Забороняється торкатися до штирів мережної вилки апаратури протягом 2 сек. з моменту

вилучення вилки з розетки.

• Оберігайте АС від потрапляння в отвори сторонніх предметів.

• Оберігайте АС від підвищеної вологості, потрапляння води і пилу.

• Оберігайте АС від нагрівання: встановлюйте її не ближе ніж 1 м від нагрівальних приладів.

Не піддавайте впливу прямих сонячних променів.

• Не встановлюйте АС в місцях з недостатньою вентиляцією. Мінімальний доступ повітря —

10 см. Під час експлуатації АС не ставте на неї будь-які пристрої, не вкривайте серветками

або подібними предметами, що заважають охолодженню.

• Не застосовуйте хімічні реагенти для чищення АС, використовуйте м’яку суху тканину.

ОСОБЛИВОСТІ

• ВЧ-випромінювач для детального відтворення високих

частот.

• Регулювання рівня гучності.

• Роз’єми для підключення навушників і мікрофона.

• Матеріал корпусу колонок — дерево (MDF).

Панель управління АС

a VOL: вимикач живлення.

регулятор рівня гучності.

b: роз’єм для підключення мікрофона.

c Індикатор живлення.

d: роз’єм для підключення навушників.

ПІДГОТОВКА І ПОРЯДОК РОБОТИ

Розташування АС

• Розташовуйте колонки відносно слухача симетрично

на відстані не менше одного метра.

• Можливе невелике спотворення зображення у над-

чутливих моніторів і телевізорів, тому встановлюйте АС

якомога далі від телевізора.

Мал.1

UKR

Мультимедійна

акустична система 2.0

Підключенння АС

Мультимедійну 2.0 АС SPS-585 можна підключити практично до будь-яких джерел аудіосиг-

налу: MP3-плеєрів, звукової карти ПК тощо (див. схему підключення на мал. 2).

• Перед підключенням переконайтеся, що АС відключена від мережі електроживлення. Під-

ключіть вмонтовані в активну колонку сигнальні кабелі з mini-jack 3,5 мм: кабель з mini-jack

зеленого кольору — до аудіовиходу джерела звуку, а мікрофонний кабель (mini-jack рожево-

го кольору) — до мікрофонного входу (мал. 2).

• Підключіть АС до розетки живлення.

• Увімкніть джерело аудіосигналу.

• Відрегулюйте рівень загальної гучності поворотом регулятора VOLUME a. При повороті

регулятора за годинниковою стрілкою рівень гучності збільшується, при повороті проти го-

дин никової стрілки — зменшується.

• Мікрофон підключайте до роз’єму b, а навушники — до роз’єму d.

Примітки. Після закінчення використання АС не забудьте вимкнути живлення при-

строю. Для підвищення якості відтворення звуку скористайтеся виходом звукової

карти Line-Out.

Мал. 2. Схема підключення

Шнур живлення

Мобільний

пристрій

Комп’ютер

Розетка

Акустичний кабель

до мікрофонного

входу

до джерела звуку

UKR

SPS-585

Керівництво з експлуатації MS

УСУНЕННЯ НЕСПРАВНОCТЕЙ

Несправність Причина Спосіб усунення

АС не вмикається. Не підключена до мережі

живлення.

Перевірте правильність

підключення.

Немає звуку. Регулятор гучності

встановлено в положення

найменшої гучності.

Підкрутіть регулятор гучності.

Неправильно підключено

джерело аудіосигналу.

Підключіть правильно джерело

сигналу.

У колонках АС

занадто тихий звук.

Регулятор гучності

встановлено в положення

найменшої гучності.

Підкрутіть регулятор гучності.

Спотворення звуку. Велика амплітуда вхідного

сигналу.

Регуляторами гучності джерела

сигналу та АС зменшіть величину

вхідного сигналу.

Якщо жоден зі вказаних вище способів не вирішує проблему, зверніться за професійною

консультацією до найближчого до Вас сервісного центру. Не ремонтуйте АС самостійно.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Характеристики та одиниці виміру Значення

Вихідна потужність (RMS), Вт 20 (2 × 10)

Діапазон частот, Гц 70 – 20 000

Діаметр динаміків (ВЧ + НЧ), мм 23 + 75

Напруга живлення, В/Гц ~230/50

Розміри (однієї колонки) (Д × Ш × В), мм 123 × 160 × 210

Вага, кг 1,5

Примітки. Технічні характеристики, наведені в таблиці, довідкові і не можуть служити

підставою для претензій. Продукція торговельної марки SVEN постійно удосконалюєть-

ся. З цієї причини технічні характеристики та комплектність можуть бути змінені без по-

переднього повідомлення.

ENG

2.0 Multimedia

Speaker System

Congratulations on your purchase of the Sven speaker system!

SVEN PTE. LTD. Version 1.0 (V 1.0). This Manual and information contained in it are protected by

TRADEMARKS

All trademarks are the property of their respective owners.

LIMITATION OF LIABILITY

Despite the efforts undertaken to make the Manual more accurate, some inconsistencies can be

met in the text. The information in this Manual is presented on an "as is" basis. The author and

the publisher shall not be responsible to any person or entity with respect to loss or damages in

connection with or arising from the information contained in this Manual.

CONTENTS

RUS .......................................................................................................... 2

UKR .......................................................................................................... 6

ENG ......................................................................................................... 10

BUYER RECOMMENDATIONS

• Unpack the device carefully. Make sure there are no accessories left in the box. Check up the

device for damage; if the product was damaged during transportation, address the rm which

carried out the delivery; if the product functions incorrectly, address the dealer at once.

• Shipping and transportation equipment is permitted only in the original container.

• Does not require special conditions for realization.

• Dispose of in accordance with regulations for the disposal of household and computer

equipment.

APPLICATION

SPS-585 2.0 Multimedia Speaker System (MSS) is designed to play music and sound games,

movies, etc. The MSS has a built-in audio and signal cables enabling to connect it to a PC, laptop,

MP3 player and other audio devices. The speaker with an audio input and a control panel is named

the active one.

PACKAGE CONTENTS

• Speaker System — 1 pc

• Operation Manual — 1 pc

• Warranty card — 1 pc

Technical support is on www.sven..

Inhaltsverzeichnis

Sprachen:

Andere Sven Sprecher Handbücher

Sven

Sven PS-415 Bedienungsanleitung

Sven

Sven PS-400 Bedienungsanleitung

Sven

Sven MS-1085 Bedienungsanleitung

Sven

Sven MS-107 Bedienungsanleitung

Sven

Sven IHOO MT 5.1R Bedienungsanleitung

Sven

Sven MS-304 Bedienungsanleitung

Sven

Sven MS-1090 Bedienungsanleitung

Sven

Sven PS-720 Bedienungsanleitung

Sven

Sven SPS-710 Bedienungsanleitung

Sven

Sven 430 Bedienungsanleitung

Sven

Sven HT-435D Bedienungsanleitung

Sven

Sven SPS-611S Bedienungsanleitung

Sven

Sven SPS-605 Bedienungsanleitung

Sven

Sven PS-710 Bedienungsanleitung

Sven

Sven 248 Bedienungsanleitung

Sven

Sven MS-340 Bedienungsanleitung

Sven

Sven MS-1000 Bedienungsanleitung

Sven

Sven 335 Bedienungsanleitung

Sven

Sven SPS-576 Bedienungsanleitung

Sven

Sven SPS-616 Bedienungsanleitung

Sven

Sven ROYAL 2R Bedienungsanleitung

Sven

Sven PS-490 Bedienungsanleitung

Sven

Sven PS-300 Bedienungsanleitung

Sven

Sven SPS-607 Bedienungsanleitung

Beliebte Sprecher Handbücher anderer Marken

argon audio

argon audio IE20 Bedienungsanleitung

Denon

Denon SC-N7 Bedienungsanleitung

Gemline

Gemline Ace 3952 Bedienungsanleitung

Focal

Focal ON WALL 300 Bedienungsanleitung

HEADRUSH

HEADRUSH Maximus HRSP 5024 Bedienungsanleitung

SoundLogic

SoundLogic BCCS-6/6395 Bedienungsanleitung

Peavey

Peavey DTH 218 Bedienungsanleitung

Avantree

Avantree Pluto Air Bedienungsanleitung

Morel

Morel Integra Series INTEGRA OVATION 4 Bedienungsanleitung

Oppo

Oppo SONICA Bedienungsanleitung

Bose

Bose SoundLink Wireless Music System Bedienungsanleitung

Rocksteady

Rocksteady Stadium Bedienungsanleitung

Bowers & Wilkins

Bowers & Wilkins 4 Bedienungsanleitung

Sonance

Sonance SONOS OUTDOOR Series Bedienungsanleitung

Electro-Voice

Electro-Voice EVID FM4.2 Bedienungsanleitung

Pioneer

Pioneer XW-HTD630 Bedienungsanleitung

Onn

Onn BWA16AA002 Bedienungsanleitung

HP GL313AA - USB Speakers PC Multimedia Bedienungsanleitung
