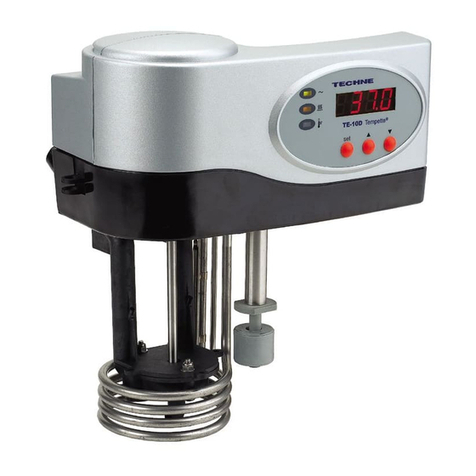

TE-10A,

TE-10D and TU-20D

Thermoregulator

Operator’s Manual

INSTRUCTIONS FOR USE

Issue 16

08/15

TE-10A, TE-10D AND TU-20D OPERATOR’S MANUAL

CONTENTS PAGE

SAFETY and INSTALLATION

English 3

Français 6

Deutsch 9

Español 12

Italiano 15

INTRODUCTION

Unpacking 18

Constant temperature baths 18

Description 18

Set Up 19

SPECIFICATION

TE-10A 24

TE-10D 25

TU-20D 26

Baths 27

OPERATION

Setting the temperature TE-10A 28

When you switch on the TE-10D or the TU-20D 29

Front panel controls 29

Setting the operating temperature 29

After use 32

Setting the over-temperature cut-out TU-20D only 33

RS232 Serial Interface 34

ADDITIONAL INFORMATION

Operator maintenance 35

Calibration of the TE-10D & TU-20D 36

Replacement parts 37

Accessories 38

SAFETY AND INSTALLATION

Please read all the information in this booklet before using the unit.

WARNING

HIGH TEMPERATURES ARE DANGEROUS: they can cause serious burns to operators and ignite

combustible material.

Techne have taken great care in the design of these units to protect operators from hazards, but

operators should pay attention to the following points:

• USE CARE AND WEAR PROTECTIVE GLOVES TO PROTECT HANDS;

• DO NOT put hot objects on or near combustible objects;

• DO NOT operate the unit close to inflammable liquids or gases;

• At all times USE COMMON SENSE.

OPERATOR SAFETY

All operators of Techne equipment must have available the relevant literature needed to ensure their

safety. It is important that only suitably trained personnel operate this equipment, in accordance with the

instructions contained in this manual and with general safety standards and procedures. If the equipment

is used in a manner not specified by Techne the protection provided by the equipment to the operator

may be impaired.

All Techne units have been designed to conform to international safety requirements and are fitted with

an over-temperature cut-out. On some models, the cut-out is adjustable and should be set to suit the

application. On all other models the cut-out is preset to protect the unit.

If a safety problem should be encountered, switch off at the mains socket and remove the plug from the

supply.

INSTALLATION

1. All Techne units are supplied with a power cable. This may be integral or plug-in.

2. Before connecting the mains supply, check the voltage against the rating plate. The rating plate is on

the rear of the unit. Connect the mains cable to a suitable plug according to the table below.

Note that the unit must be earthed to ensure proper electrical safety.

Connections 220V-240V 110V-120V

Live Brown Black

Neutral Blue White

Earth Green/yellow Green

The fused plug supplied with the mains lead for use in the UK is fitted with the following value fuse to

protect the cable: 5 AMP for TE-10A and TE-10D; 10AMP for the TU-20D.

The fuse in the unit protects the unit and the operator

Note that units marked 230V on the rating plate work at 220V; units marked 120V work at 110V. In

both cases, however, the heating rate will degrade by approximately 8%.

3. Plug the mains cable into the socket on the rear of the unit.

4. Do not switch on until the unit is fully installed, see page 19.

5. Note that the following symbols may be next to the indicator lamps on the front panel of the units

and have the following meanings:

the power indicator

the heater indicator

the over-temperature indicator

6. Symbols on or near the power switch of the unit have the following meanings:

Imains switch On

Omains switch Off

WORKING ENVIRONMENT (all units)

The Thermoregulator units are designed to work safely under the following conditions:

Ambient temperature range 5°C to 40°C

Humidity - up to 95% relative humidity, non-condensing

Note: The control specifications quoted are for an ambient temperature range of 10°C to 30°C.

The specification may deteriorate outside this range but the unit will still work safely.

Radio frequency interference tested and passed to EN50081-1.

Immunity Tested and passed to EN50082-1

GUARANTEE

The unit is guaranteed against any defect in material or workmanship for the period specified on the

enclosed guarantee card. This period is from the date of purchase, and within this period all defective

parts will be replaced free of charge provided that the defect is not the result of misuse, accident or

negligence. Servicing under this guarantee should be obtained from the supplier.

Notwithstanding the description and specification(s) of the units contained in the operator’s manual,

Techne hereby reserves the right to make such changes as it sees fit to the units or to any component of

the units.

This manual has been prepared solely for the convenience of Techne customers and nothing in this

instruction book shall be taken as a warranty, condition or representation concerning the description,

merchantability, fitness for purpose or otherwise of the units or components.

OPERATOR MAINTENANCE

NOTE: THAT THIS EQUIPMENT SHOULD ONLY BE DISMANTLED BY PROPERLY TRAINED PERSONNEL.

REMOVING THE SIDE, FRONT OR REAR PANELS EXPOSES POTENTIALLY LETHAL MAINS VOLTAGES.

THERE ARE NO OPERATOR MAINTAINABLE PARTS WITHIN THE EQUIPMENT.

In the unlikely event that you experience any problems with your unit which cannot easily be remedied,

you should contact your supplier and return the unit if necessary. Please include any details of the fault

observed and remember to return the unit in its original packing. Techne accept no responsibility for

damage to units which are not properly packed for shipping: if in doubt, contact your supplier. See the

Decontamination Certificate supplied with your unit.

1. Cleaning

Before cleaning your unit ALWAYS disconnect it from the power supply and allow it to cool below 50°C.

Your unit can be cleaned by wiping with a damp soapy cloth. Care should be exercised to prevent water

from running inside the unit. Do not use abrasive cleaners.

2. Over-temperature cut-out

In the event of no heater power, check the mains plug and lead. Repeated operation of the cut-out

indicates a serious fault: you may need to return the unit to your supplier for repair.

3. Fuses

Your unit is protected by one or two fuses. These should only be changed by suitably qualified personnel.

If the fuses blow persistently, a serious fault is indicated and you may need to return the unit to your

supplier for repair.

INTRODUCTION

Veuillez lire attentivement toutes les instructions de ce document avant d’utiliser l’appareil.

AVERTISSEMENT

DANGER DE TEMPERATURES ELEVEES : les opérateurs peuvent subir de graves brûlures et les matériaux

combustibles risquent de prendre feu.

Techne a apporté un soin tout particulier à la conception de ces appareils de façon à assurer une

protection maximale des opérateurs, mais il est recommandé aux utilisateurs de porter une attention

spéciale aux points suivants :

• PROCEDER AVEC SOIN ET PORTER DES GANTS POUR SE PROTEGER LES MAINS.

• NE PAS poser d’objets chauds sur ou près de matériaux combustibles.

• NE PAS utiliser l’appareil à proximité de liquides ou de gaz inflammables.

• NE PAS verser de liquide directement dans l’appareil.

• FAIRE TOUJOURS PREUVE DE BON SENS.

SÉCURITÉ DE L’OPÉRATEUR

Tous les utilisateurs de produits Techne doivent avoir pris connaissance des manuels et instructions

nécessaires à la garantie de leur sécurité.

Important : cet appareil doit impérativement être manipulé par un personnel qualifié et utilisé selon les

instructions données dans ce document, en accord avec les normes et procédures de sécurité générales.

Dans le cas où cet appareil ne serait pas utilisé selon les consignes précisées par Techne, la protection

pour l’utilisateur ne serait alors plus garantie.

Tous les appareils Techne sont conçus pour répondre aux normes de sécurité internationales et sont dotés

d’un coupe-circuit en cas d’excès de température. Sur certains modèles, ce coupe-circuit est réglable

pour s’adapter à l’application désirée. Sur d’autres modèles, il est pré-réglé en usine pour assurer la

protection de l’appareil.

Dans le cas d’un problème de sécurité, coupez l’alimentation électrique au niveau de la prise murale et

enlevez la prise connectée à l’appareil.

INSTALLATION

1. Tous les appareils Techne sont livrés avec un câble d’alimentation qui peut être intégré à l’appareil ou

à raccorder.

2. Avant de brancher l’appareil, vérifiez la tension requise indiquée sur la plaque d’identification.

Raccordez le câble électrique à la prise appropriée en vous reportant au tableau ci-dessous. Il est

important que l’appareil soit relié à la terre pour assurer la protection électrique requise.

Connexions 220V-240 V 110V-120 V

Phase marron noir

Neutre bleu blanc

Terre vert/jaune vert

Le fusible à l’intérieur de l’appareil est destiné à assurer la protection de l’appareil et de l’opérateur.

Remarque : les appareils dont la plaque indique 230 V peuvent fonctionner sur 220 V, et ceux dont la

plaque indique 120 V peuvent fonctionner sur 110 V. Dans les deux cas cependant, la capacité de

chauffage diminuera d’environ 8 %. La plaque d’identification se trouve à l’arrière de l’appareil.

3. Raccordez le câble d’alimentation à la prise située à l’arrière de l’appareil.

4. Placez l’appareil sur un plan de travail ou surface plane, ou le cas échéant, dans une hotte d’aspiration,

en s’assurant que les trous d’aération situés sous l’appareil ne soient pas obstrués.

5. Les symboles ci-dessous situés à côté des témoins lumineux sur la face avant de l’appareil ont la

signification suivante :

: témoin d’alimentation

: témoin de chauffage

: témoin d’excès de température

6. Les symboles situés sur ou à côté de l’interrupteur de l’appareil ont la signification suivante :

O : arrêt

l: marche

APRÈS UTILISATION

Lorsque vous avez fini de chauffer les échantillons, n’oubliez pas que certaines parties de l’appareil - les

éprouvettes, leurs supports et autres accessoires - risquent d’être très chaudes. Il est donc recommandé

de toujours prendre les précautions citées plus haut.

GARANTIE

L’appareil est garanti contre tout défaut ou visde fabrication pour la durée figurant sur la carte de

garantie, à compter de la date d’achat de l’appareil. Au cours de cette période, toutes les pièces

défectueuses seront remplacées gratuitement, dans la mesure où la défaillance n’est pas due à une

mauvaise utilisation, un accident ou une négligence. Toute réparation sous garantie sera effectuée par le

fournisseur.

Malgré la description et les spécifications de l’appareil données dans le manuel de l’utilisateur, Techne se

réserve le droit d’effectuer les changements nécessaires à l’appareil ou à tout élément qui entre dans sa

composition.

Ce manuel a été exclusivement rédigé à l’attention des clients de Techne, et aucun élément de ce guide

d’instructions ne peut être utilisé comme garantie, condition ou représentation concernant la description,

commercialisation, adaptation aux conditions d’utilisation ou autre des appareils ou leurs composants.

ENTRETIEN UTILISATEUR

IMPORTANT : CET APPAREIL NE PEUT ETRE DEMONTE QUE PAR DU PERSONNEL QUALIFIE.

LORSQUE LES PANNEAUX AVANT, ARRIERE ET LATERAUX SONT DEMONTES, L’OPERATEUR EST EXPOSE

A DES TENSIONS QUI PEUVENT ETRE MORTELLES.

CET APPAREIL NE CONTIENT AUCUN ELEMENT QUI DEMANDE UN ENTRETIEN DE LA PART DE

L’UTILISATEUR.

Dans le cas peu probable où votre appareil présente un défaut de fonctionnement auquel il est difficile

de remédier, il est alors préférable de contacter votre fournisseur et, le cas échéant, de renvoyer le

matériel. Veuillez inclure une description détaillée du problème constaté et retourner l’appareil dans son

emballage d’origine. Techne ne sera pas tenu responsable des dommages subis par tout appareil dont

l’emballage est inadéquat pour le transport. Pour plus de sûreté, contactez votre fournisseur. Voir le

certificat de décontamination livré avec le produit.

1. Nettoyage

Avant de nettoyer l’appareil, assurez-vous TOUJOURS que le câble d’alimentation est déconnecté et

laissez la température redescendre en dessous de 50°C.

Utilisez un chiffon imprégné d’eau savonneuse pour nettoyer l’appareil. Veillez à ne pas introduire d’eau

dans l’appareil. N’utilisez pas de produits abrasifs.

2. Coupe-circuit d’excès de température

• En l’absence de puissance de chauffe, vérifiez la prise et le câble d’alimentation puis réglez la

commande du coupe-circuit (si votre appareil est doté de ce mécanisme).

• Si la sécurité se déclenche trop souvent, il s’agit d’un problème plus sérieux. Nous vous conseillons

dans ce cas de prendre contact avec votre fournisseur pour réparation.

3. Fusibles

La protection de l’appareil est assurée par un ou deux fusibles dont le remplacement ne peut être

effectué que par un personnel qualifié.

Si les fusibles sautent sans arrêt, il s’agit d’un problème sérieux. Nous vous conseillons dans ce cas de

prendre contact avec votre fournisseur pour réparation.

EINLEITUNG

Bitte lesen Sie diese Bedienungsanleitung komplett bevor Sie dieses Gerät benutzen.

WARNUNG

HOHE TEMPERATUREN SIND GEFÄHRLICH: sie können dem Bediener ernsthafte Verletzungen zufügen

und brennbare Materialien können sich leicht entzünden.

Techne hat bei der Konstruktion dieses Gerätes sehr darauf geachtet, daß der Bediener vor Gefahren

geschützt ist. Dennoch sollten Sie auf die folgenden Punkte achten:

• SEIEN SIE VORSICHTIG UND TRAGEN SIE SCHUTZHANDSCHUHE

• Legen Sie heiße Gegenstände NICHT auf oder in die Nähe von leicht brennbaren Materialien;

vermeiden Sie Arbeiten in der Nähe von leicht entzündbaren Flüssigkeiten oder Gasen.

• Bringen sie KEINE Flüssigkeiten direkt in Ihr Gerät.

• Benutzen Sie immer den normalen Menschenverstand

SICHERHEIT DES ANWENDERS

Alle Benutzer von Techne Geräten müssen Zugang zu der entsprechenden Literatur haben, um ihre

Sicherheit zu gewähren.

Es ist wichtig, daß diese Geräte nur von entsprechend geschultem Personal betrieben werden, das die in

dieser Gebrauchsanweisung enthaltenen Maßnahmen und allgemeine Sicherheitsbestimmungen und

-vorkehrungen beachtet. Wenn das Gerät anders eingesetzt wird als vom Hersteller empfohlen, kann

dies die persönliche Sicherheit des Anwenders beeinträchtigen. Die Geräte von Techne entsprechen den

internationalen Sicherheitsbestimmungen und sind mit einem automatischen Übertemperaturabschalter

ausgestattet. Bei einigen Modellen ist der Übertemperaturabschalter verstellbar und sollte je nach

Anwendung entsprechend eingestellt werden. Bei allen anderen Modellen ist der Temperaturschutz

voreingestellt um Schäden am Gerät zu vermeiden. Wenn ein Sicherheitsproblem auftreten sollte, muß

das Gerät ausgeschaltet und vom Stromnetz getrennt werden.

INSTALLATION

1. Alle Techne Geräte werden mit einem Stromanschlußkabel geliefert. Dieses ist entweder fest mit dem

Gerät verbunden oder zum Einstecken.

2. Vergleichen Sie, ob die Spannung Ihrer Stromversorgung mit den Angaben auf dem Typenschild des

Geräte übereinstimmen. Verbinden Sie das Stromanschlußkabel mit einer geeigneten Stromversorgung

gemäß der nächstehenden Tabelle.

Achtung: Das Gerät muß geerdet sein, um die elektrische Sicherheit zu gewährleisten!

Verbindungen 220V-240V 110V-120V

Stromführend Braun Schwarz

Neutral Blau Weiß

Erde Grün/Gelb Grün

Geräte, die für 230 Volt ausgelegt sind, können auch bei 220 Volt arbeiten, Geräte für 120 Volt auch bei

110 Volt. In beiden Fällen verringert sich die Aufheizrate um ca. 8%. Das Typenschild befindet sich hinten

am Gerät.

3. Stecken Sie das Stromkabel in die vorgesehene Buchse hinten am Gerät.

4. Stellen Sie das Gerät auf eine ebene Arbeitsfläche bzw. (falls erforderlich) unter einen Laborabzug.

Beachten Sie, daß die Entlüftungsrippen an der Geräteunterseite immer frei zugänglich sind.

5. Wenn die Anzeigenlämpchen an der Vorderseite leuchten, hat dies folgende Bedeutung:

: Gerät ist eingeschaltet

: Gerät heizt

: Übertemperaturschutz ist ausgelöst

6. Die Symbole auf oder neben dem EIN/AUS-Schalter an der Geräterückseite bedeuten:

I: An

O: Aus

NACH DEM GEBRAUCH

Vergessen Sie nicht, daß Teile des Gerätes (die Gefäße, die Blöcke und andere Zubehörteile) nach dem

Erhitzen von Proben noch sehr heiß sein können. Bitte beachten Sie die oben genannten

Vorsichtsmaßnahmen.

GARANTIE

Die Garantiedauer des Gerätes ist auf der beiliegenden Garantiekarte angegeben und schließt Fehler im

Material oder der Verarbeitung ein. Die Garantiedauer beginnt am Tag des Einkaufs. Sämtliche defekte

Teile werden innerhalb dieses Zeitraumes kostenlos ersetzt unter der Voraussetzung, daß dem Defekt

keine unsachgemäße Handhabung, Fahrlässigkeit oder ein Unfall zugrundeliegt. Der unter diese Garantie

fallende Service wird vom Lieferanten geleistet.

Ungeachtet der in dieser Gebrauchsanweisung enthaltenen Beschreibungen und Spezifikationen, behält

sich Techne hiermit das Recht vor, Änderungen an den Geräten bzw. an einzelnen Geräteteilen

durchzuführen.

Diese Gebrauchsanleitung wurde ausschließlich dazu erstellt, um Kunden die Handhabung der

Techne-Geräte zu erleichtern. Nichts in dieser Gebrauchsanleitung darf als Garantie, Bedingung oder

Voraussetzung verstanden werden, sei es die Beschreibung, Marktgängigkeit, Zweckdienlichkeit oder

sonstiges bezüglich der Geräte oder deren Bestandteile.

WARTUNG DURCH DEN BEDIENER

BEACHTEN SIE, DASS DIESES GERÄT NUR VON TECHNISCHEN FACHKRÄFTEN GEÖFFNET UND

DEMONTIERT WERDEN DARF.

DURCH ENTFERNEN DES GERÄUSES ODER GEHÄUSETEILEN SIND BAUTEILE MIT LEBENGEFÄHRLICHEN

SPANNUNGEN FREI ZUGÄNGLICH.

IM INNERN DES GERÄTES BEFINDEN SICH KEINE TEILE, DIE VOM ANWENDER GEWARTET WERDEN

MÜSSEN.

Falls Ihr Gerät nicht ordnungsgemäß arbeitet, wenden Sie sich an Ihren Lieferanten oder senden Sie das

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Techne Controller Handbücher

Techne

Techne TE-10D Bedienungsanleitung

Beliebte Controller Handbücher anderer Marken

Digiplex

Digiplex DGP-848 Betriebsanleitung

YASKAWA

YASKAWA SGM series Bedienungsanleitung

Sinope

Sinope Calypso RM3500ZB Bedienungsanleitung

Isimet

Isimet DLA Series Style 2 Installationshandbuch

LSIS

LSIS sv-ip5a Bedienungsanleitung

Rockwell Automation

Rockwell Automation 1769-L31 Bedienungsanleitung

Airflow

Airflow Uno hab Bedienungsanleitung

ABB

ABB ACS580-01 drives Bedienungsanleitung

Panasonic

Panasonic GM1 Series Bedienungsanleitung

Emerson

Emerson SW93 Bedienungsanleitung

AutoAqua

AutoAqua Smart ATO micro SATO-120P Bedienungsanleitung

Panasonic

Panasonic FP? Positioning Unit RTEX Bedienungsanleitung

Samson

Samson Type 5824 Service-Handbuch

Alpha IP

Alpha IP MIOB 21001 Bedienungsanleitung

Siemens

Siemens OpenAir GMA 1 Series Bedienungsanleitung

Surecom

Surecom SR-629 Bedienungsanleitung

Fishman

Fishman TriplePlay Bedienungsanleitung

Regulus

Regulus SRS1 T Bedienungsanleitung
