Techno Trade WS 9059 Bedienungsanleitung
DE1
WS 9059 –Bedienungsanleitung

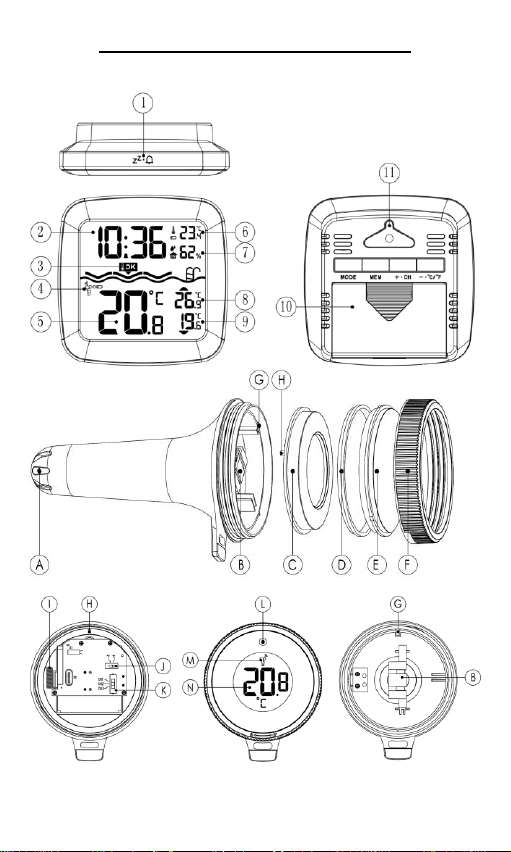

Übersicht:
DE2
Basisstation
1 - Snooze/Alarm-Taste (Touch)
2 - Zeitanzeige
3 - Wohlfühlindikator
4 - Außensender-Kanal
5 - Außentemperatur
6 - Innentemperatur
7 - Innenluftfeuchtigkeit
8 - MAXAußentemperatur
9 - MIN Außentemperatur
10 - Batteriefachabdeckung
11 - Wandaufhängung
Außensender
A - Temperatursensor
B - Batteriefach
C - Hauptsteuerelement-Modul
D - Wasserdichter Gummiring
E - Linse
F - Verrieglungsabdeckung
G - Positionierungsstift A
H - Positionierungsstift B
I - Sendeantenne
J - °C/°F Auswahlschalter
K - Kanalschalter
L - LED- Leuchte für Signalübertragung
M - Kanal
N - Außentemperaturanzeige
O - Öffnungsrichtung
P - Schließrichtung
Funktionen:
Zeit im12/24-Stunden-Zeitformat
Täglicher Alarm mit Schlummerfunktion
Wassertemperaturanzeige
Wohlfühlindikator
Batterieendanzeige
Temperaturanzeige in °C /°F
MAX / MIN- Datenspeicherung und Anzeige von
Temperatur und Luftfeuchtigkeit
DE3
3 Kanäle für Außensender
Messbereich der Innenluftfeuchtigkeit: 20%RH ~ 95%RH
Messbereich der Temperatur:
Innen: -9.9°C ~ 49.9°C
Außen: -39.9°C ~ 69.9°C
Funkdaten:
3 Kanäle auswählbar
433.92MHz RF Funkübertragungssequenz
60 Meter Übertragungsreichweite (Freifeld)
Stromversorgung:
Basisstation: 2 x LR03 AAA
Außensender: 2 x LR03 AAA
Inbetriebnahme
Öffnen Sie die Batteriefachabdeckung der Station.
Legen Sie 2 x AAA Batterien unter Beachtung der richtigen
Polarität [ “+” und “ –“ Markierungen] ein.
Wenn Sie die Batterien einlegen, leuchten alle Symbole auf
dem LCD 3 Sekunden lang auf und Sie hören einen
Signalton. Die Raumtemperatur und Luftfeuchtigkeit
werden gemessen.
Die Wetterstation versucht eine Verbindung zum
Außensensor herzustellen. Dieser Vorgang dauert ca. 3
Minuten und wird durch ein blinkendes
Funkmast-Empfangssymbol auf dem Display der
Basisstation angezeigt.
Öffnen Sie die Batteriefachabdeckung des Außensenders
und legen Sie 2 x AA Batterien unter Beachtung der
richtigen Polarität [ “+” und “ –“ Markierungen] ein. Wählen
Sie die Temperatureinheit und den Kanal, welchen Sie
brauchen.
Die Temperatureinheit °C/°F kann geändert werden, indem
Sie den Temperaturschalter (J) auf die gewünschte
Position schieben. Der Kanal kann ausgewählt werden, in
dem Sie den Kanalschalter (K) auf die gewünschte Position
schieben.
DE4
Berühren Sie nach der Demontage keine anderen Bauteile,
insbesondere die Antenne (I). Achten Sie bei der
Installation der Batterie auf die Polarität der Batterie.
Nach dem Einlegen der Batterien beginnt der Sender
automatisch sich mit der Basisstation zu verbinden. Die
Verbindung des Senders zur Station dauert nur 3 Minuten.
Wenn die Verbindung fehlschlägt (keine Daten werden
empfangen), halten Sie 2 Sekunden lang die “CH” –Taste
gedrückt, um den 3 Minütigen Verbindungsmodus erneut
zu starten.
DE5
Nach der erfolgreichen Verbindung können Sie den
Außensender in den Pool geben.
Manuelle Zeiteinstellung
Halten Sie im normalen Zeitanzeigemodus die
MODE-Taste für 2 Sekunden gedrückt, um in den
Einstellungsmodus zu gelangen. Das SET-Symbol fängt an
zu blinken. Drücken Sie “+” oder “-”, um den gewünschten
Wert einzustellen. Drücken Sie MODE, um die Einstellung
zu bestätigen und um zur nächsten Einstellung zu
wechseln. Die Einstellungs-Reihenfolge ist wie folgt:
Zeitformat(12/24HR) Stunde Minute
Drücken Sie die MODE-Taste, um die letzte Einstellung zu
bestätigen und zur normalen Zeitanzeige zurückzukehren.
Hinweise:
Wird keine Taste für 20 Sekunden gedrückt, kehrt die Uhr
automatisch zum normalen Zeitanzeigemodus zurück.
Alarmeinstellung
Drücken Sie im normalen Zeitanzeigemodus die “”
–Taste einmal, um denAlarm ein- bzw. auszuschalten.
Das “” –Symbol erscheint auf dem LCD, wenn der
Alarm eingeschaltet ist.
Drücken Sie im normalen Zeitanzeigemodus die “MODE” –
Taste. Auf dem LCD erscheint die Alarmzeit. Halten Sie die
“MODE” –Taste für 2 Sekunden gedrückt, während der
Alarm angezeigt wird, bis die Stundenanzeige anfängt zu
blinken. Drücken Sie “+” oder “-”, um die Stunde
einzustellen.
Drücken Sie die “MODE” –Taste, um die Einstellung zu
bestätigen. Die Minute desAlarms fängt an zu blinken.
Drücken Sie “+” oder “-”, um die Stunde einzustellen.
Drücken Sie die “MODE” –Taste um die Einstellung zu
bestätigen und in die normale Zeitanzeige zurückzukehren.
Hinweise:
Wird keine Taste für 20 Sekunden gedrückt, kehrt die Uhr
automatisch zum normalen Zeitanzeigemodus zurück.
DerAlarm ertönt für 2 Minuten, wenn Sie ihn nicht durch
das Drücken einer beliebigen Taste ausschalten. In diesem
Fall wird derAlarm automatisch nach 24 Stunden
DE6
wiederholt.
DerAlarmton verändert 4mal seine Lautstärke während
des Ertönens (Crescendo, Dauer: 2 Minuten).
Ausschalten des Alarms
Drücken Sie bei Ertönen des Alarms eine beliebige Taste, außer
der “” –Taste, um diesen auszuschalten. Es ist nicht
notwendig den Alarm erneut anzuschalten.. Der Alarm ertönt am
nächsten Tag zur selben Zeit erneut.
Schlummerfunktion
Drücken Sie bei Ertönen des Alarms die “ ” –Taste, um in
den Schlummermodus zu gelangen. Der Alarm ertönt nach 8
Minuten erneut.
Außensender-Signalempfang
Die Station beginnt automatisch nach dem Einlegen der
Batterien nach dem Signal für die Wassertemperatur vom
Außensender zu suchen.
Der Außensender beginnt nach dem Einlegen der
Batterien automatisch mit der Übertragung der Werte.
Wenn die Basisstation keine Daten vom Sender empfängt
(“- -.-”erscheint auf dem LCD), halten Sie die “CH” –Taste
für 2 Sekunden gedrückt, um die Empfangssuche manuell
zu starten. Das Funkmastsymbol blinkt auf dem LCD.
Drücken Sie die “CH” –Taste, um die Daten auf den
verschiedenen Kanälen (CH1, CH2, CH3) abzufragen oder
sich die Daten im Wechsel anzeigen zu lassen ( Das -
Symbol erscheint auf dem LCD).
Anzeige der MAX/MIN-Werte
Wenn dieAußen-/ Innentemperatur und Luftfeuchtigkeit auf
dem LCD angezeigt werden, beginnt die Station die
MIN/MAX-Werte aufzuzeichnen.
Drücken Sie einmal die MEM –Taste, um sich die
maximalen Werte von Innentemperatur und Luftfeuchtigkeit
anzeigen zu lassen. „MAX“ erscheint auf dem LCD.
Drücken Sie die MEM –Taste erneut, um sich die
minimalen Werte anzeigen zu lassen. “MIN“ erscheint auf
DE7
dem LCD.
Der Pfeil in der unteren rechten Ecke kennzeichnet die
maximale bzw. minimale Außentemperatur.
Das - Symbol kennzeichnet die
Maximaltemperatur.
Das - Symbol kennzeichnet die Minimaltemperatur.
Halten Sie die MEM –Taste für 2 Sekunden gedrückt, um
die Temperatur- und Luftfeuchtigkeitswerte zurückzusetzen.
"- -.-" wird für 2 Sekunden auf dem LCD angezeigt,
Die gespeicherten Werte des Tages werden automatisch
um 0:00 Uhr jede Nacht zurückgesetzt.
Hinweise:
Wenn die Temperatur unter dem messbaren Bereich ist,
erscheint LL.L auf dem LCD. Wenn die Temperatur über dem
messbaren Bereich ist, erscheint HH.H auf dem LCD:
Wohlfühlindikator
Die Temperatur des Außensenders liegt unter 20℃.
Die Temperatur des Außensenders liegt zwischen
20℃und 30℃.
Die Temperatur des Außensenders liegt über 30℃.
Batterieendanzeige
Wenn das Symbol einer leeren Batterie ( ) in der
oberen rechten Ecke (Innenbereich) erscheint, bedeutet
das, dass die Batterien der Basisstation gewechselt
werden müssen.
Wenn das Symbol einer leeren Batterie ( ) in der
unteren linken Ecke (Außenbereich) erscheint, bedeutet
das, dass die Batterien desAußensenders ausgewechselt
werden müssen.
Konformitätserklärung
Hiermit erklärt Technotrade, dass sich das Produkt WS9059 in
Übereinstimmung mit den grundlegendenAnforderungen und
den übrigen einschlägigen Bestimmungen der Richtlinie
2014/53/EU und ROHS 2011/65/EG befindet. Die
Original-EU-Konformitätserklärung finden Sie unter:
www.technoline.de/doc/4029665090597
DE8
Technische Daten
Basisstation:
Batterien: 2 xAAA Micro LR03
(nicht inklusive)
Temperaturmessbereich: -9.9°C bis 49.9°C
Luftfeuchtigkeitsmessbereich: 20%RH bis 95%RH
Außensender:
Batterien: 2 xAAA Micro LR03
(nicht inklusive)
Temperaturmessbereich: -39.9°C bis 69.9°C
Funkübertragungssequenz: 433 MHz
Maximale Übertragungsleistung: 8 dBm
Vorsichtsmaßnahmen
Die Basisstation ist ausschließlich für den Gebrauch in
Innenräumen und der Außensender für den Gebrauch im
Freien gedacht.
Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder
Stößen aus.
Setzen Sie das Gerät nicht hohen Temperaturen, direktem
Sonnenlicht, Staub und Feuchtigkeit aus.
Tauchen Sie das Gerät nicht in Wasser.
Vermeiden Sie den Kontakt mit ätzenden Materialien.
Werfen Sie das Gerät nicht ins Feuer. Es könnte
explodieren.
Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht
bauliche Bestandteile des Geräts.
Batterie-Sicherheitshinweise
Verwenden Sie nur Alkali-Batterien, keine
wiederaufladbaren Batterien.
Legen Sie die Batterien unter Beachtung der Polarität (+/-)
richtig ein.
Entfernen Sie erschöpfte Batterien sofort.
Entfernen Sie die Batterien bei Nichtnutzung.
Laden Sie die Batterien nicht auf und werfen Sie sie nicht
ins Feuer. Sie könnten explodieren.
DE9
Bewahren Sie die Batterien nicht in der Nähe von
Metallobjekten auf, da ein Kontakt einen Kurzschluss
verursachen kann.
Setzen Sie Batterien keinen hohen Temperaturen, extremer
Feuchtigkeit oder direktem Sonnenlicht aus.
Bewahren Sie Batterien außerhalb der Reichweite von
Kindern auf. Verschlucken der Batterien kann zum Ersticken
führen.
Verwenden Sie das Produkt ausschließlich für den
vorgesehenen Zweck!
Hinweispflicht nach dem Batteriegesetz
Altbatterien gehören nicht in den Hausmüll. Wenn
Batterien in die Umwelt gelangen, können diese
Umwelt- und Gesundheitsschäden zur Folge
haben. Sie können gebrauchte Batterien
unentgeltlich bei ihrem Händler und Sammelstellen
zurückgeben. Sie sind als Verbraucher zur Rückgabe von
Altbatterien gesetzlich verpflichtet!
Hinweispflicht nach dem Elektronikgerätegesetz
Laut Elektro- und Elektronikgerätegesetz
(ElektroG) gehört Elektroschrott nicht in den
Hausmüll, sondern ist zu recyceln oder
umweltfreundlich zu entsorgen. Entsorgen Sie ihr
Gerät in einen Recycling Container oder an eine
lokale Abfallsammelstelle.
