Telcoma Automations WIKI Bedienungsanleitung
WIKI
ISTWIKI
V. 01.2010
Telcoma srl - Via L. Manzoni, 11 - Z.I. Campidui - 31015 Conegliano - (TV) Italy
Tel. +39 0438-451099 - Fax +39 0438-451102 - Part. IVA 00809520265
http://www.telcoma.it E-mail: info@telcoma .it
I
F
E
GB
D
NL
Motoriduttore a braccio snodato per cancelli battenti
IL PRESENTE LIBRETTO È DESTINATO AL PERSONALE TECNICO QUALIFICATO ALLE INSTALLAZIONI
Motoréducteur à bras articulé pour portails à battants
CETTE NOTICE S’ADRESSE À DES TECHNICIENS SPÉCIALISÉS DANS L’INSTALLATION
Motorreductor con brazo articulado para cancelas de batiente
EL PRESENTE FOLLETO ESTÁ DESTINADO AL PERSONALTÉCNICO ESPECIALIZADO EN INSTALACIONES
Gear motor with articulated arm for swing gates
THIS HANDBOOK IS INTENDED FOR QUALIFIED TECHNICAL INSTALLERS
Getriebemotor mit Gelenkarm für Flügeltore
DAS VORLIEGENDE HANDBUCH IST FÜR DAS MIT DER INSTALLATION BETRAUTE TECHNISCH QUALIFIZIERTE FACHPERSONAL BESTIMMT
Reductiemotor met scharnierarm voor draaipoorten
DEZE HANDLEIDING IS BESTEMD VOOR VAKBEKWAME INSTALLATEURS

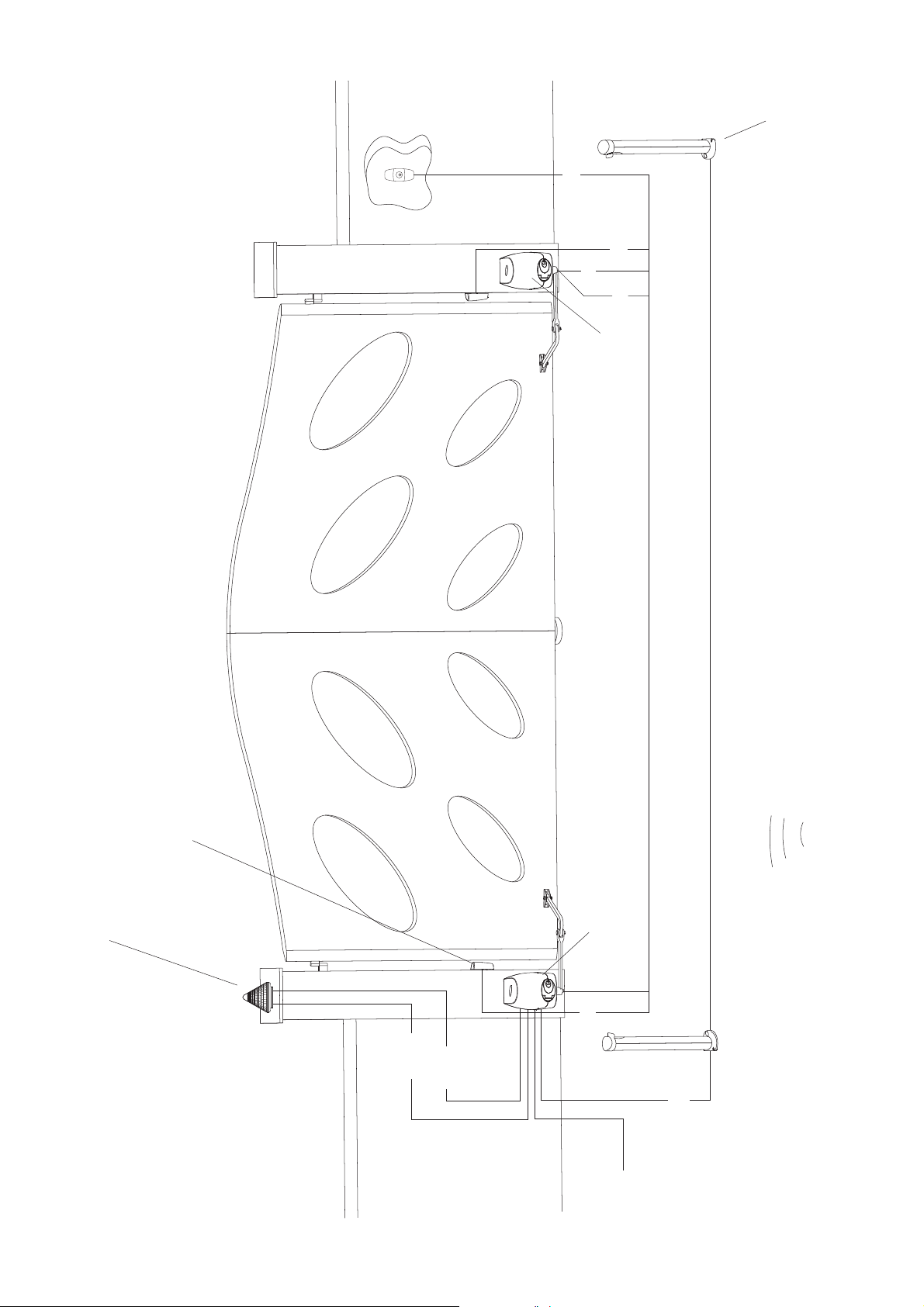

4x1RX
2x1
2x1TX
RG58
2x1.5
2x1-TX
3x1.5
230V
TX
POS
LACO24AL
APRO
VEDO180
WIKI(M)
WIKI
WIKI(S)
2x2.5
3x0.5
4x1RX
3
I
·
·
·
·
·
·
·
·
·
·
·
Il presente manuale è destinato solamente al personale tecnico qualificato per
l'installazione e non all'utilizzatore finale; è compito dell'installatore informare
successivamente l'utilizzatore, sulle modalità d'uso dell'automatismo, sui
possibili pericoli che ne possono derivare e sulla necessità di una
manutenzione periodica.
L'installazione deve essere effettuata solo da personale qualificato e
rispettando le vigenti normative riguardanti le chiusure automatizzate. In
particolare la conformità dell'installazione prevede il rispetto della direttiva
89/392 e delle norme EN 12453 e EN 12445.
WIKI è stato realizzato appositamente per gestire l'automazione di cancelli a
battente, quindi, è vietato utilizzare il prodotto per scopi diversi da quelli
previsti o in modo improprio.
Utilizzare componenti originali. La ditta Telcoma non si assume alcuna
responsabilità per danni dovuti all' utilizzo di componenti non originali.
Accertarsi che la struttura del cancello sia solida e adatta ad essere
motorizzata.
Accertarsi che il cancello durante il suo movimento non subisca punti di attrito,
ne abbia la possibilità di deragliare.
Prima di intervenire sul dispositivo, assicurarsi che l'alimentazione sia
staccata.
Collegare il cavo della tensione solo a linee di alimentazione dotate di adeguate
protezioni elettriche; in particolare prevedere un dispositivo per assicurare la
disconnessione onnipolare dalla rete, con una distanza tra i contatti di almeno
3.5 mm.
Valutare con particolare attenzione i dispositivi di sicurezza da installare ed il
luogo in cui devono essere posizionati, inoltre, inserire sempre un dispositivo
di arresto di emergenza che permetta il distacco obbligato dell'alimentazione.
Le operazioni di manutenzione e in particolare l'accesso alle parti interne del
motoriduttore devono essere svolte solo ed esclusivamente da personale
qualificato.
L'irreversibilità del motoriduttore evita l'installazione di elettroserrature e, in
caso di black-out, il dispositivo di sblocco (protetto da chiave personalizzata)
permette di aprire e di chiudere il cancello manualmente. L'utilizzo
dell'elettroserratura è comunque consigliato per assicurare una chiusura più
efficace, soprattutto nel caso di battenti di lunghezza superiore ai 2.5 metri.
!Attenzione
4
I
CARATTERISTICHE TECNICHE WIKI
LIMITI D’IMPIEGO
INGOMBRI
DATI TECNICI
u.m.
Alimentazione
Corrente assorbita max.
Coppia
Alimentazione motore
Potenza assorbita max.
Tempo manovra 90°
Vac
A
Nm
Vdc
W
sec.
230 (50 Hz)
1
180
24
120
16 - 20
Peso
Temperatura operativa
Ciclo di lavoro
Livello di protezione
Kg
°C
%
IP
10
-20 +60
intensivo
44
ANTA
300 Kg
250 Kg
225 Kg
200 Kg
1 m
?
?
?
? ?
?
?
?
?
?
1,5 m 2 m 2,3 m
305,4
259 209
5
I
MONTAGGIO E REGOLAZIONE DEI FERMI MECCANICI DI FINECORSA
Per utilizzare i fermi meccanici bisogna posizionarli sulle apposite guide, che sono state
realizzate sulla parte inferiore della base del WIKI. Per ottenere la chiusura desiderata, a
cancello completamente chiuso si deve spostare il fermo 1 contro il braccio dritto, a
questo punto il fermo deve essere bloccato serrando una vite M8x30 a testa esagonale
con una chiave inglese N°13. Per ottenere l'apertura desiderata è sufficiente spostare il
fermo 2 e bloccarlo come descritto per il fermo 1.
FERMO 2
FERMO 2
FERMO 1
FERMO 1
Regolazione fermo 1 in fase di chiusura
Regolazione fermo 1 in fase di apertura
Le immagini fanno riferimento all'apertura/chiusura dell'anta SX, nel caso dell'anta DX le
posizioni dei due fermi meccanici saranno invertite, esattamente in modo speculare.
6
I
Figura 1
Verifiche preliminari
Fissaggio delle staffe al pilastro e al cancello (Figura 1 e figura 2)
Prima di procedere con l'installazione di WIKI verificare i punti seguenti:
Controllare che la struttura del cancello sia sufficientemente robusta e che non ci
siano punti di attrito;
Controllare che le cerniere del cancello siano efficienti e siano adeguatamente
lubrificate;
Verificare che ci sia una battuta d'arresto in chiusura per evitare l'oltrecorsa
dell'anta nel caso in cui non siano utilizzati i fermi meccanici.
Dopo aver verificato le condizioni ottimali per l'installazione, fissare la Piastra Base al
pilastro con tasselli 14 e viti M8 rispettando la distanza minima di 100 mm da terra;
bloccare la Piastra di aggancio all'anta con viti M6, rispettando le quote indicate e i valori
specificati nella tabella 1 nel caso in cui non siano montati i fermi meccanici e nella tabella
2 nel caso siano utilizzati i fermi meccanici.
·
·
·
AC
B
D
330
330
7
I
APERTURA
APERTURA
90°
90°
90°
90°
90°
90°
90°
90°
90°
90°
90°
90°
90°
90°
90°
90°
105°
105°
105°
105°
A
A
155 ÷ 210
155 ÷ 210
155 ÷ 210
155
155 ÷ 210
155 ÷ 210
150
75
400
400
230 max
230 max
155 ÷ 210
155
155 ÷ 210
155 ÷ 210
155 ÷ 210
155 ÷ 200
155 ÷ 210
155 ÷ 210
155 ÷ 210
155 ÷ 210
155 ÷ 210
190 ÷ 210
200
200
100
125
0
200
0
0
30
30
75
150
200
200
50
175
430
400
230 max
230 max
175
50
400
400
230 max
230 max
430
400
430
400
430
430
430
430
430
400
230 max
230 max
400
400
230 max
230 max
230 max
230 max
230 max
230 max
230 max
230 max
230 max
230 max
B
B
125
100
C
C
430
400
D
D
230 max
230 max
Tabella 1 Quote di installazione nel caso in cui non siano utilizzati i fermi meccanici
Tabella 1 Quote di installazione nel caso in cui siano utilizzati i fermi meccanici
8
I
Piastra base
100 min.
78
Ø14
M8 M6 Piastra di
aggancio
all’anta
C
Figura 2
Figura 3
Fissaggio del motoriduttore
Svitare le viti 4,2x9,5, quindi togliere il
coperchio (figura 3).
Inserire il motoriduttore nella piastra
base in corrispondenza dei fori e
bloccarlo con le viti M8x90 e relativi
dadi (figura 4).
9
I
Figura 4
Installazione del braccio snodato (figure 5, 6, 7)
1. Inserire il braccio diritto in corrispondenza dell'albero calettato,
posizionare la rondella 11x30 e bloccare il braccio con la vite M10x25
2. Sbloccare il motoriduttore girando la chiave in senso orario, aprendo lo
sportello di 90 e tirando la manopola di sblocco
3. Sull'altra estremità inserire la boccola relativa e bloccare il braccio
curvo alla staffa del cancello con la vite M12x40 e relativo dado M12.
