Thyracont VD6 Bedienungsanleitung
VD6
Digitales Anzeige- und Regelgerät
Digital Display and Control Unit
Betriebsanleitung
Operating Instructions
2
man_vd6s2-de-130515
Inhalt
1
Hinweise für Ihre Sicherheit..........................................................3
2
Das Anzeige- und Regelgerät VD6 ...............................................4
2.1
Zur Orientierung .........................................................................4
2.2
Lieferumfang...............................................................................4
2.3
Produktbeschreibung .................................................................4
3
Installation ......................................................................................6
3.1
Hinweise zur Installation.............................................................6
3.2
Schalttafeleinbau........................................................................7
3.3
Netzanschluss............................................................................7
3.4
Anschluss Vakuum-Transmitter .................................................8
3.5
USB Anschluss...........................................................................8
3.6
Relais-Ausgänge........................................................................9
3.7
Schreiberausgang ....................................................................10
4
Betrieb...........................................................................................11
4.1
Inbetriebnahme ........................................................................11
4.2
Absolutdruckanzeige................................................................11
4.3
Schaltpunkte.............................................................................12
4.4
Regelung starten und stoppen.................................................15
4.5
Gasartkorrektur ........................................................................15
4.6
Kommunikationsprotokoll.........................................................16
4.7
Befehlsübersicht.......................................................................16
5
Konfiguration................................................................................17
5.1
Transmitter Typ ........................................................................18
5.2
Schaltverhalten.........................................................................19
5.3
Analogausgang ........................................................................20
5.4
Startmodus...............................................................................22
6
Wartung und Service...................................................................23
7
Technische Daten ........................................................................25
Konformitätserklärung.........................................................................26
Hersteller:
Thyracont Vacuum Instruments GmbH
Max Emanuel Straße 10
D 94036 Passau
Tel.: +49/851/95986-0
Fax.: +49/851/95986-40
email: info@thyracont.de
Internet: http://www.thyracont.com
3
man_vd6s2-de-130515
1 Hinweise für Ihre Sicherheit
Lesen und befolgen Sie alle Punkte dieser Anleitung
Informieren Sie sich über Gefahren, die vom Gerät ausgehen und Gefahren, die von
Ihrer Anlage ausgehen
Beachten Sie die Sicherheits- und Unfall-Verhütungsvorschriften
Prüfen Sie regelmäßig die Einhaltung aller Schutzmaßnahmen
Installieren Sie das VD6 unter Einhaltung der entsprechenden Umgebungsbedingun-
gen; die Schutzart ist IP20, d.h. die Geräte sind geschützt gegen Eindringen von
Fremdkörpern
Beachten Sie beim Umgang mit den verwendeten Prozessmedien die einschlägigen
Vorschriften und Schutzmaßnahmen
Berücksichtigen Sie mögliche Reaktionen zwischen Werkstoffen und Prozessmedien
Berücksichtigen Sie mögliche Reaktionen der Prozessmedien infolge der Eigener-
wärmung des Produkts
Gerät nicht eigenmächtig umbauen oder verändern
Informieren Sie sich vor Aufnahme der Arbeiten über eine eventuelle Kontamination
Beachten Sie im Umgang mit kontaminierten Teilen die einschlägigen Vorschriften
und Schutzmaßnahmen
Legen Sie beim Einsenden des Gerätes eine Kontaminationsbescheinigung bei
Geben Sie die Sicherheitsvermerke an andere Benutzer weiter
Piktogramm-Definitionen
Gefahr eines elektrischen Schlages beim Berühren der
Kontakte
Gefahr von Personenschäden
Gefahr von Schäden an Gerät oder Anlage
Wichtige Information über das Produkt, dessen Handhabung
oder den jeweiligen Teil der Betriebsanleitung, auf den beson-
ders aufmerksam gemacht werden soll
4
man_vd6s2-de-130515
2 Das Anzeige- und Regelgerät VD6
2.1 Zur Orientierung
Diese Betriebsanleitung ist gültig für Produkte mit den Artikelnummern
VD6S2115 und VD6S2230.
Sie finden die Artikelnummern auf dem Typenschild. Technische Änderungen
ohne vorherige Anzeige sind vorbehalten.
2.2 Lieferumfang
Zum Lieferumfang gehören:
-VD6 Anzeige- und Regelgerät
-Gegenstecker für Netzbuchse und Schaltausgänge
-Gegenstecker für Schreiberausgang
-Befestigungsspangen zur Schalttafelmontage
-Betriebsanleitung
Lieferbares Zubehör:
-Vakuum-Transmitter VSC43MA4, 1400 – 1 mbar
-Vakuum-Transmitter VCC200MA4, 200 – 0,1 mbar
-Vakuum-Transmitter VSP63MA4, 1000 – 1 x 10
-4
mbar
-Messkabel f. VSC43MA4/VCC200MA4/VSP63MA4, 2m, W0509002
-Messkabel f. VSC43MA4/VCC200MA4/VSP63MA4 6m, W0509006
-USB Anschlusskabel 2m, WUSB0002
-Windows-Software VacuGraph, VGR
2.3 Produktbeschreibung
Das VD6 dient zum Anzeigen und Regeln von Absolutdruck. Anschließbar sind
hierzu Thyracont Vakuum-Transmitter mit Signalausgang 4-20mA.
Über die USB Schnittstelle des Geräts kann der Regler vom PC aus gesteuert
werden.
5
man_vd6s2-de-130515
1: LED Display
2: Druckeinheit
3: LED SP1: Schaltpunkt 1 bzw. oberer Schaltpunkt
4: LED: Sollwert bei 3-Punkt-Regelung
5: LED SP2: Schaltpunkt 2 bzw. unterer Schaltpunkt
6: LED: Regelung aktiv
7: Menu-Taste
8: Set-Taste
9: Aufwärts-Taste zum Einstellen von Werten
10: Abwärts-Taste zum Einstellen von Werten
11: Schreiberausgang
12: Anschluss Vakuum-Transmitter
13: USB Anschluss
14: Relais 1 für Schaltpunkt 1
15: Relais 2 für Schaltpunkt 2
16: Netzanschluss
11 12
13 14 15 16
1 2
3
4
5
6
7 8 9
10
6
man_vd6s2-de-130515
Bestimmungsgemäße Verwendung
Das VD6 dient in Verbindung mit Vakuum-Transmittern der Firma Thyracont zur
Messung und Regelung von Absolutdruck. Es darf nur an geeignete und hierfür
vorgesehene Komponenten angeschlossen werden.
Nicht bestimmungsgemäße Verwendung
Als nicht bestimmungsgemäß gilt der Einsatz zu Zwecken, die von oben genann-
ten abweichen, insbesondere:
-der Anschluss an Geräte oder Komponenten, die laut ihrer Betriebs-
anleitung hierfür nicht vorgesehen sind
-der Anschluss an Geräte, die berührbare, spannungsführende Teile
aufweisen.
Bei nicht bestimmungsgemäßem Einsatz erlischt jeglicher Haftungs- und
Gewährleistungsanspruch
Die Verantwortung im Zusammenhang mit den verwendeten Prozessmedien
liegt beim Betreiber.
3 Installation
3.1 Hinweise zur Installation
Keine eigenmächtigen Umbauten oder Veränderungen am Gerät
vornehmen! Vor dem Anschließen der Spannungsversorgung da-
rauf achten, dass der auf dem Typenschild des VD6 angegebene
Spannungsbereich mit der örtlichen Netzspannung übereinstimmt.
Aufstellungsort: Innenräume
Für nicht vollklimatisierte Betriebsräume gilt:
Temperatur: +0°C ... +40°C
Rel. Luftfeuchte: 5 - 85%, nicht betauend
Luftdruck: 860 - 1060 hPa
7
man_vd6s2-de-130515
3.2 Schalttafeleinbau
Das Gerät ist zur Schalttafelmontage vorgesehen. Bei
Verwendung als Tischgerät besteht die Gefahr eines elektrischen
Schlages!
Die Größe des benötigten Schalttafel-Ausbruchs beträgt 90 x 42 mm.
Zur Schalttafelmontage sind die mitgelieferten Befestigungsspangen zu verwen-
den. Das Gerät in den Schalttafelausbruch einschieben und die Spangen -wie in
der Abbildung unten gezeigt- in die seitlich am VD6-Gehäuse angebrachten
Befestigungsknöpfe einhaken. Zur Fixierung die Schrauben von hinten anziehen,
so dass das Gerät von hinten gegen die Schalttafel geklemmt wird.
3.3 Netzanschluss
Kabel nur durch elektrotechnisch geschultes Personal herstellen
oder anpassen lassen. Technische Daten beachten, um Überlas-
tung oder Zerstörung des Geräts bzw. eine Gefahr für den Betrei-
ber zu vermeiden. Die Netzspannung muss über einen
geschalteten Netzverteiler zugeführt werden.
Auf richtige Netzspannung achten, um Schäden am Gerät zu
vermeiden!
VD6S2115: 115 VAC, 50/60 Hz
VD6S2230: 230 VAC, 50/60 Hz
8
man_vd6s2-de-130515
3.4 Anschluss Vakuum-Transmitter
Das Gerät muss sich im ausgeschalteten Zustand befinden, wenn
Vakuum-Transmitter angeschlossen werden.
Nichtbeachten dieser Anweisung kann zu Schäden am Gerät füh-
ren.
An das Gerät kann ein Thyracont Vakuum-Transmitter für Absolutdruck ange-
schlossen werden. Zulässige Typen hierfür sind:
-VSC43MA4 (1400 – 1 mbar)
-VCC200MA4 (200 – 0,1 mbar)
-VSP63MA4 (1000 – 1x10
-4
mbar)
Der Vakuum-Transmitter wird vom VD6 mit Strom versorgt.
SubD
Pin 3:
Pin 4:
Pin 7:
Pin 9:
9pol, weibl.
Input: 4-20mA VSP52MA4 / VSP53MA4 / VSP63MA4
Input: 4-20mA VSC42MA4 / VSC43MA4 / VCC200MA4
Spannungsversorgung: 15 VDC, max. 1,5 W
AGND (für 3-Leiter Anschluss)
3.5 USB Anschluss
1
2
3
4
5
6
7
8
9
9

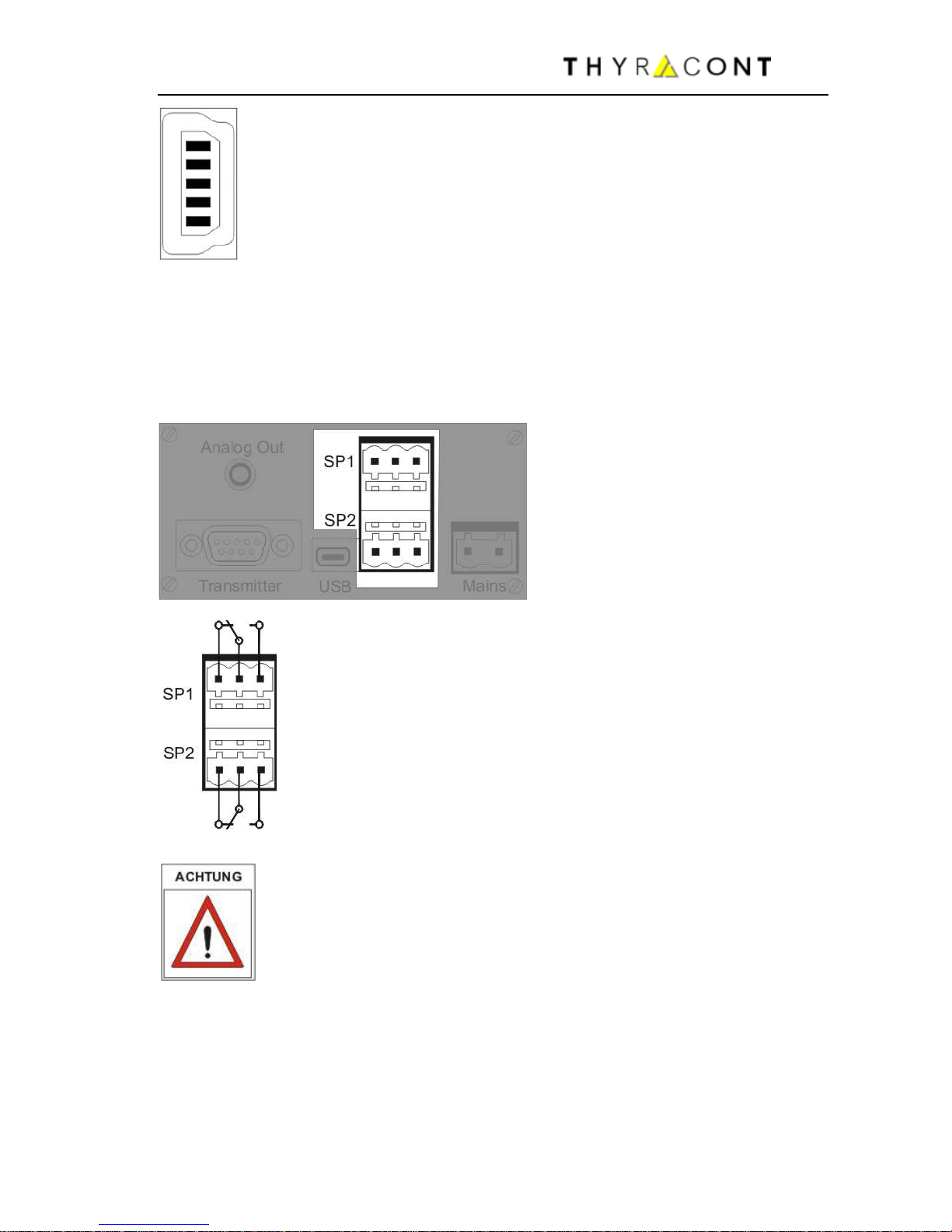

man_vd6s2-de-130515
1:
2:
3:
4:
5:
Minibuchse Typ B
VCC, +5V
Data –
Data +
GND
GND
Der USB-Anschluss kann mit einem PC verbunden werden, um z.B. in
Verbindung mit der Windows™ Software VacuGraph
TM
Druckwerte auszulesen,
Messungen zu dokumentieren oder Sollwerte zu programmieren.
3.6 Relais-Ausgänge
Zur externen Steuerung stehen an diesem Ausgang die
Schaltfunktionen des VD6 in Form von 2 Wechsel-Relais
Schaltpunkten SP1 und SP2 zur Verfügung (Darstellung in
Ruhelage, stromlos, d.h. Schaltfunktion aus).
Beigelegten Gegenstecker zum Verdrahten verwenden. Stecker
nur in spannungsfreiem Zustand anschließen, anstecken oder
abziehen. Ausgänge mit max. 2 A / 250 VAC, 1 A / 30 VDC
(normal closed) bzw. 5 A / 250 VAC, 5 A / 30 VDC (normal open)
ohmsch belastbar.
10
man_vd6s2-de-130515

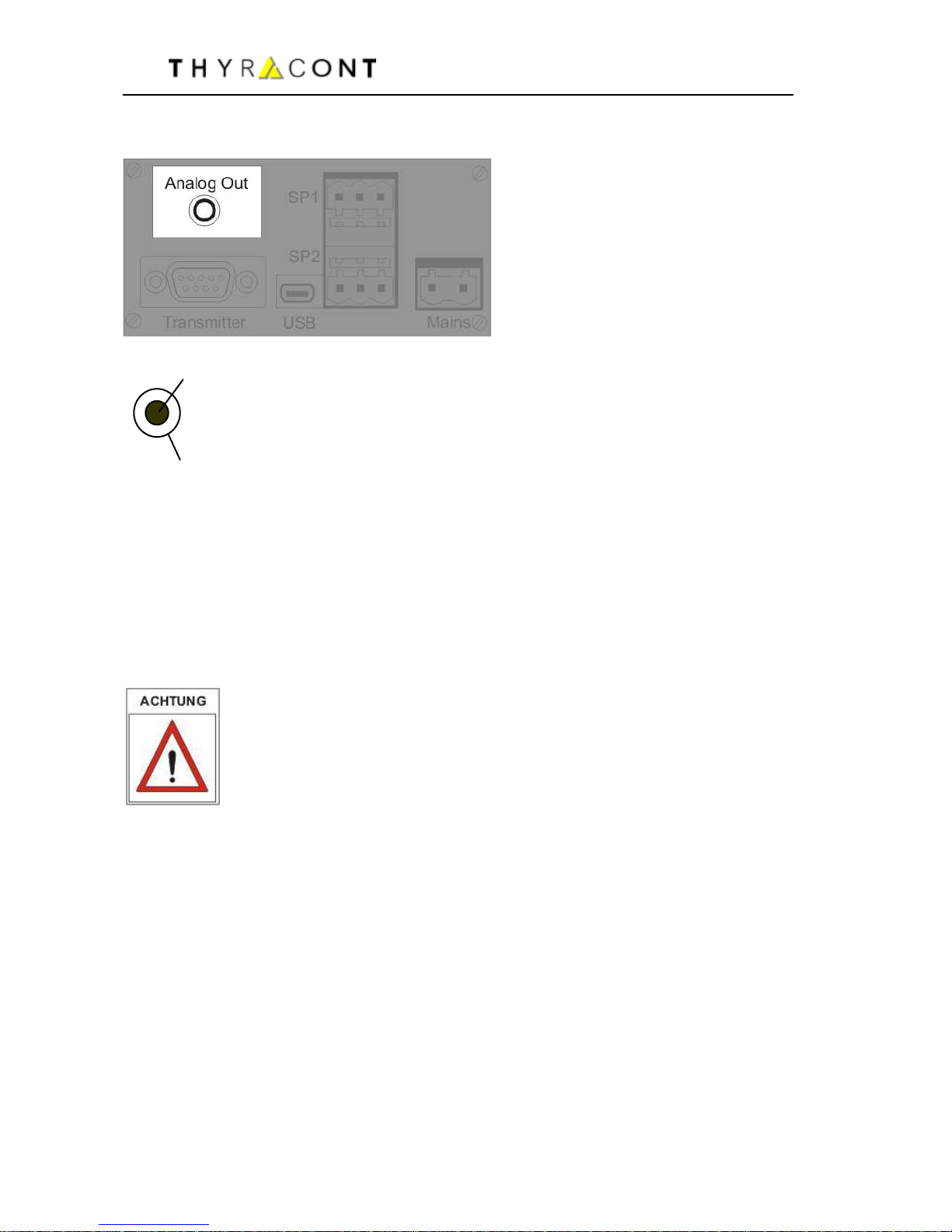

3.7 Schreiberausgang
1:
2:
Klinkenbuchse
Analog Out, 0-1V / 0-10V, min.10kΩ
AGND
Am Schreiberausgang steht der gemessene Absolutdruck als analoges Span-
nungssignal zur Verfügung. Der Spannungswert hängt je nach angeschlosse-
nem Vakuum-Transmitter linear oder logarithmisch vom angezeigten Druck ab.
Der Schreiberausgang kann dabei auf 0-1V oder 0-10V konfiguriert werden.
Die Konfiguration sowie der Zusammenhang zwischen angezeigtem Druck und
Ausgangsspannung sind in Abschnitt 5.3 beschrieben.
Der Mindest-Lastwiderstand für den Schreiberausgang
beträgt 10 kΩ.
2
1
