Tietzsch MultiSafe Montageanleitung

HS 36_BA_05-2017

Bedienungsanleitung

User Instructions

MultiSafe HS 36

Hochspannungsprüfer

High-Voltage Tester

Rudolph Tietzsch GmbH & Co. KG

Willringhauser Straße 18

58256 Ennepetal

GERMANY

Telefon: +49 2333-75989

[email protected]

www.tietzsch.de

Symbole auf dem Gerät

Achtung! Bedienungsanleitung beachten!

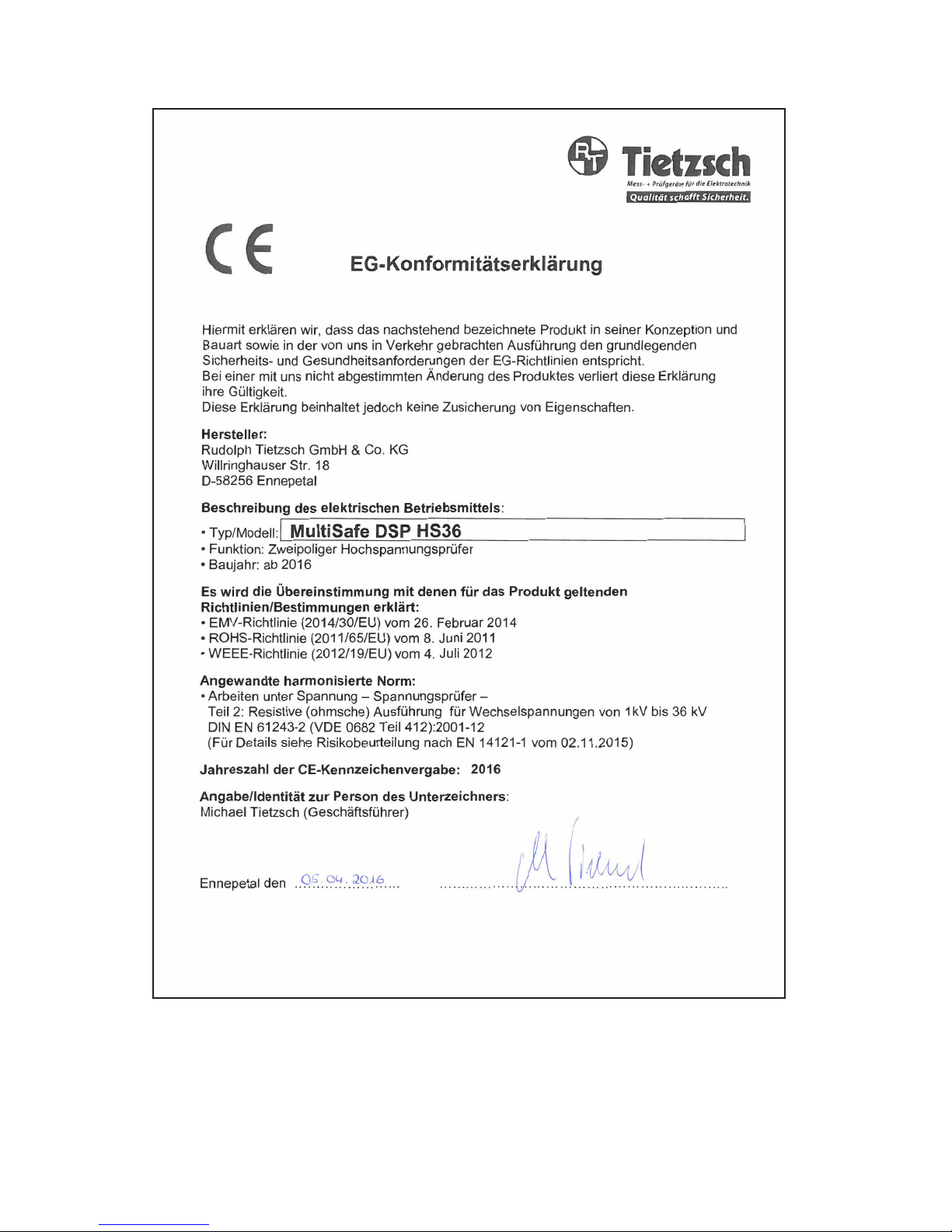

EG-Konformitätskennzeichnung

Gerät zum Arbeiten unter Spannung

Dieses Gerät muss gemäß den geltenden Richt-

linien und Gesetzen (für Europa: WEEE 2012/19/EU)

fachgerecht entsorgt werden.

Bei Fragen zur Altgeräte-Rücknahme wenden Sie

sich bitte an [email protected]

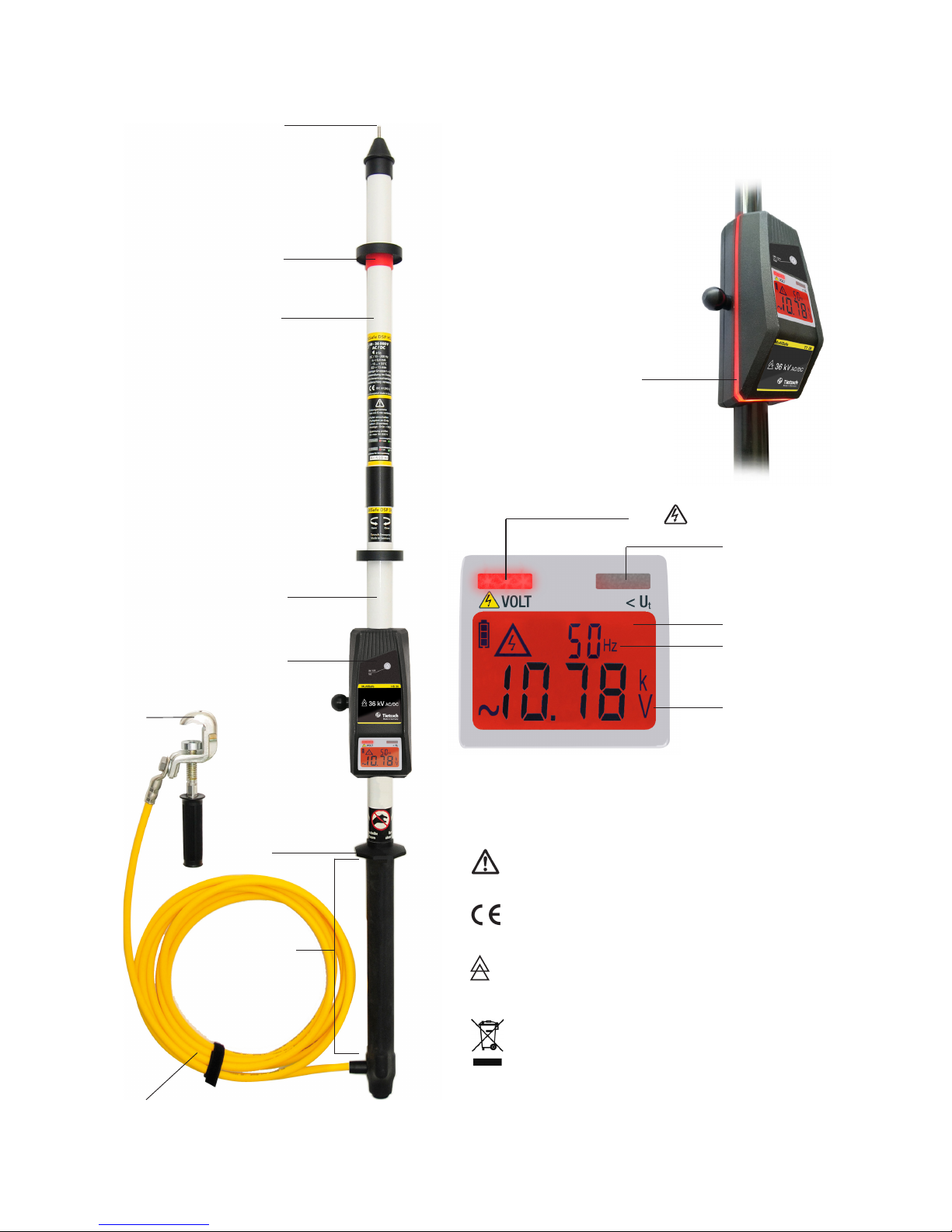

1. Prüfelektrode

2. rote Grenzmarke

3. Prüfspitze

4. Basisrohr

5. Anzeigeeinheit

6. Begrenzungsscheibe

7. Handhabe

8. Universalklemme

zur Erdverbindung

9. Verbindungsleitung

rote -LED für Spannung

grüne LED für Test und

Spannungsfreiheit

Display (LCD)

Frequenz / DC

Spannungswert

360° LED Anzeige rot / grün

1. Anwendung

Der MultiSafe HS 36 ist ein zweipoliger Spannungsprüfer für Wechselspannungen und Gleichspannun-

gen bis 36 kV gegen Erde. Er ist geeignet um die Spannung und Spannungsfreiheit an Kondensato-

renbatterien und Zwischenkreisen von Umrichtern sowie Einspeisungen und Verteilungen schnell und

sicher festzustellen.

Die Spannung wird durch rote LEDs signalisiert und der Wert digital auf dem LCD angezeigt.

Mit dem Eigentest wird die Funktion des Prüfers einfach und schnell überprüft. Bereitschaft und nicht

vorhandene Spannung wird durch grüne LEDs angezeigt.

1.1 Bestimmungsgemäße Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt.

Hierzu sind besonders die Sicherheitshinweise und die technischen Daten mit den Umgebungsbedin-

gungen zu beachten.

Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen.

Diese führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche.

2. Sicherheitshinweise

Um den sicherheitstechnisch einwandfreien Zustand zu erhalten und die gefahrlose Anwendung

sicherzustellen, ist es unerlässlich, dass Sie vor dem Einsatz Ihres Gerätes diese Bedienungsanlei-

tung vollständig lesen und diese in allen Punkten befolgen, sonst besteht Lebensgefahr!

Bitte beachten Sie folgende Sicherheitsvorkehrungen:

Die Spannungsangaben auf dem HS 36 sind Nennwerte. Der Spannungsprüfer darf nur in

Anlagen mit dem angegebenen Nennspannungsbereich benutzt werden.

Eine einwandfreie Anzeige ist nur im Temperaturbereich von - 15° C bis + 55° C sichergestellt.

Gerät nur unterhalb der achteckigen Begrenzungsscheibe anfassen, Prüfspitze und Prüfelektrode

nicht berühren.

Die Prüfspitze darf nur oberhalb der roten Grenzmarke an spannungsführende oder geerdete

Anlagenteile gebracht werden, mit allen anderen Teilen des Spannungsprüfers muss ein möglichst

großer Abstand gehalten werden.

Die maximal zulässige Einschaltdauer des HS 36 beträgt 15 min.

Nur sachkundige Personen dürfen Arbeiten mit diesem Produkt duchführen. Der Benutzer muss

mit den Gefahren der Spannungsmessung und den Einhaltungen der Vorsichtsmassnahmen und

dem ordnungsgemäßen Gebrauch des Spannungsprüfers vertraut sein.

Beachten Sie die Mindestabstände zu anderen unter Spannung stehenden oder geerdeten

Anlagenteilen und verwenden Sie persönliche Schutzausrüstung gemäß den landesspezifischen

Unfallverhütungsvorschriften (in Deutschland: DGUV 3 oder EN 50110-1).

Sichere Verbindung zu Erde herstellen und kontrollieren.

Die Erdungklemme muss fest mit Erdpotential verbunden sein (z.B. Kugelfestpunkt).

Die Erdleitung darf keine unter Spannung stehenden Anlagenteile kreuzen.

Spannungsprüfer müssen kurz vor dem Einsatz und möglichst auch danach auf Funktion geprüft

werden. Überprüfen Sie das Gerät mit dem Eigentest / Funktionstest. Fällt hierbei die Anzeige eines

oder mehrerer Systeme aus, darf das Gerät nicht mehr verwendet werden.

Der MultiSafe HS 36 darf nur im montiertem Zustand auf dem Basisrohr zusammen mit der

Prüfspitze verwendet werden!

Unbefugte dürfen den Spannungsprüfer nicht zerlegen.

Spannungsprüfgeräte müssen trocken und sauber sein. Bei Niederschlag ist das Gerät vor dem

Einsatz trocken zu wischen.

Das Gerät darf nicht verwendet werden, wenn Beschädigungen zu erkennen sind (Sichtprüfung:

Basisrohr, Prüfspitze, Elektrode, Anzeigeeinheit, Verbindungsleitung, Universalklemme).

Spätestens alle 6 Jahre ist eine Wiederholungsprüfung durchführen zu lassen.

Die Lagerung des Spannungsprüfers muss in trockener und sauberer Umgebung erfolgen.

3. Inbetriebnahme

3.1 Allgemeine Hinweise

Einschalten: Das Gerät muss durch den Taster eingeschaltet und der Eigentest (siehe 3.4) durchge-

führt werden. Der HS 36 schaltet sich zur Sicherheit bei Spannung > 120 V AC / DC automatisch ein.

Ausschalten: Taster drücken bis„oFF“ erscheint. Das Gerät schaltet sich nach 180 s automatisch aus,

wenn keine Spannung anliegt. Die Displaybeleuchtung schaltet sich nach ca. 5 s aus, wenn keine Span-

nung anliegt.

3.2 Batterie

In Ihr Gerät sind bereits 6 x AA Batterien nach IEC LR6 (Alkali-Mangan) oder IEC FR6 (Lithium) eingesetzt.

Der Batteriezustand wird durch das Batteriesymbol auf dem Display angezeigt (siehe Abschnitt 5).

Blinkt das leere Batteriesymbol auf der Anzeige, ist die Batterie vor weiterer Anwendung zu wechseln.

3.3 Verbindung mit Erde herstellen

Verbinden Sie die Erdungsklemme fest mit Erdpotential

(vorzugsweise Kugelfestpunkt / Stromschiene).

3.4 Prüfen von Anzeige und Funktion (Eigentest)

Nach EN 50110-1 (VDE 0105-1) müssen Spannungsprüfer mindestens unmittelbar vor und nach

Möglichkeit auch nach dem Gebrauch auf einwandfreie Funktion überprüft werden.

Schritt 1 - Test der Anzeige

Für den Eigentest muss das Gerät ausgeschaltet sein. Drücken Sie den Taster und halten Sie diesen

gedrückt. Auf dem Display leuchten alle Segmente, die Hintergundbeleuchtung wechselt zwischen rot

und grün. Zusätzlich leuchten 2 LEDs und der Summer ertönt. Lassen Sie den Taster los, erscheint in

der Anzeige„TEST“.

Schritt 2 - Test des Prüfkreises und der Schutzwiderstände

Halten Sie die Prüfelektrode ca. 5 Sekunden an die

angeschlossene Erdverbindung.

Wenn „Rdy“ angezeigt wird und die grüne LED leuchtet,

ist der MultiSafe HS 36 einsatzbereit.

Hinweis: Falls der Funktionstest nicht erfolgreich war, ist folgendes zu überprüfen:

Prüfelektrode kurzgeschlossen? Prüfelektrode fest aufgeschraubt? Funktionstest wiederholen!

Achtung!

Fällt bei der Eigenüberprüfung eine Anzeige auch nur teilweise aus oder wird keine Funktionsbereit-

schaft„Rdy“ angezeigt, darf der Spannungsprüfer nicht verwendet werden!

Erscheint die Meldung„ TEST Err“ auf der LCD, ist der Eigentest nicht erfolgreich durchgeführt oder

vergessen worden.

Die Spannungsprüfung muss abgebrochen und zuerst der Eigentest durchgeführt werden.

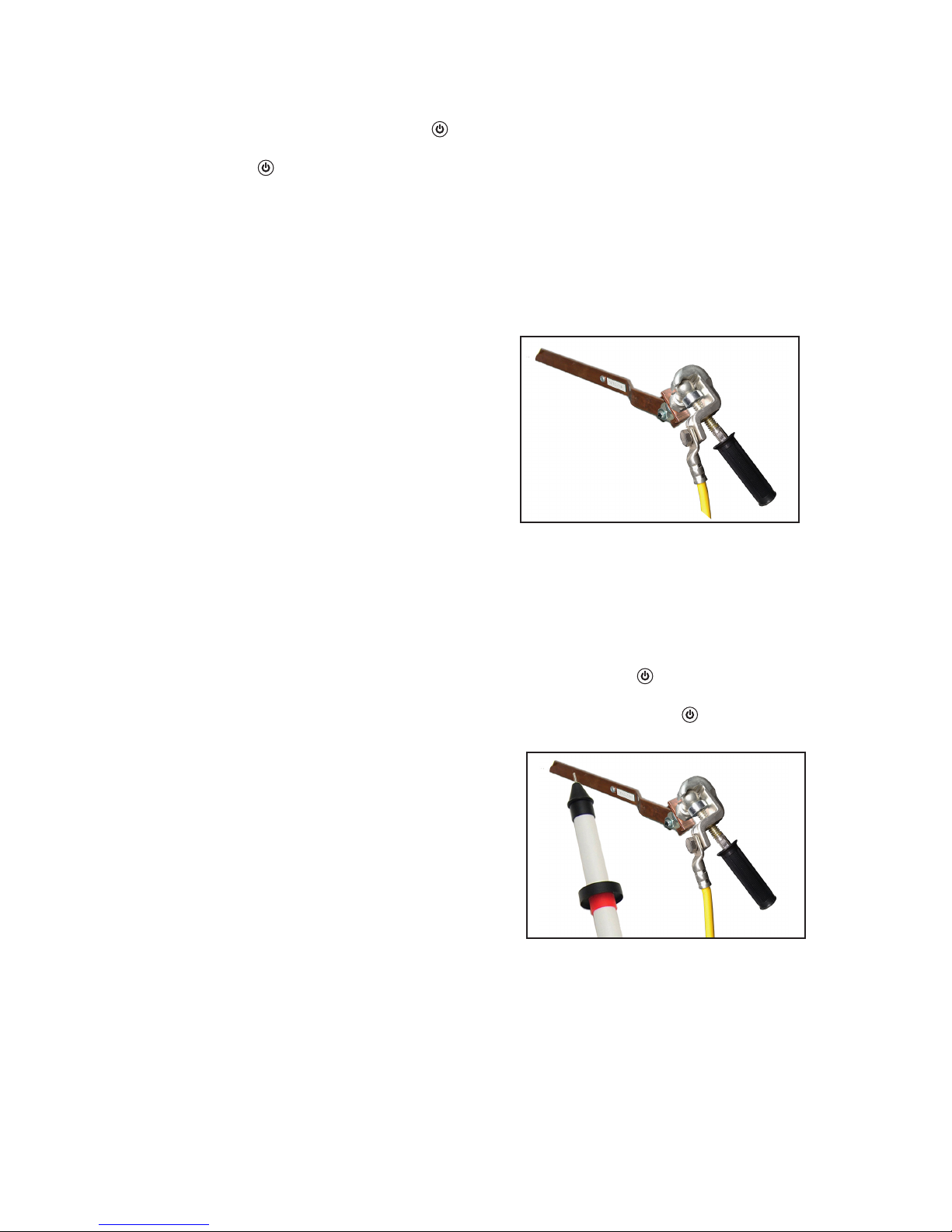

Erdung an Kugelfestpunkt

Eigentest an angeschlossener Erdverbindung

4. Messen und Prüfen

Achtung!

Die Prüfspitze darf nur oberhalb der roten Grenzmarke an spannungsführende oder

geerdete Anlagenteile gebracht werden. Mit allen anderen Teilen des Spannungsprüfers

muss ein möglichst großer Abstand gehalten werden.

Gerät bei der Prüfung nur an der Handhabe unterhalb der Begrenzungsschiebe anfassen!

Der Magnet / die Klemme kann unter Spannung stehen, wenn sie nicht mit Erde / Schiene

verbunden ist.

4.1 Spannung prüfen

Der Funktionstest (siehe 3.4) muss erfolgreich durchgeführt worden sein.

Setzen Sie die Prüfspitze mit sicherem Kontakt auf die Messstelle auf.

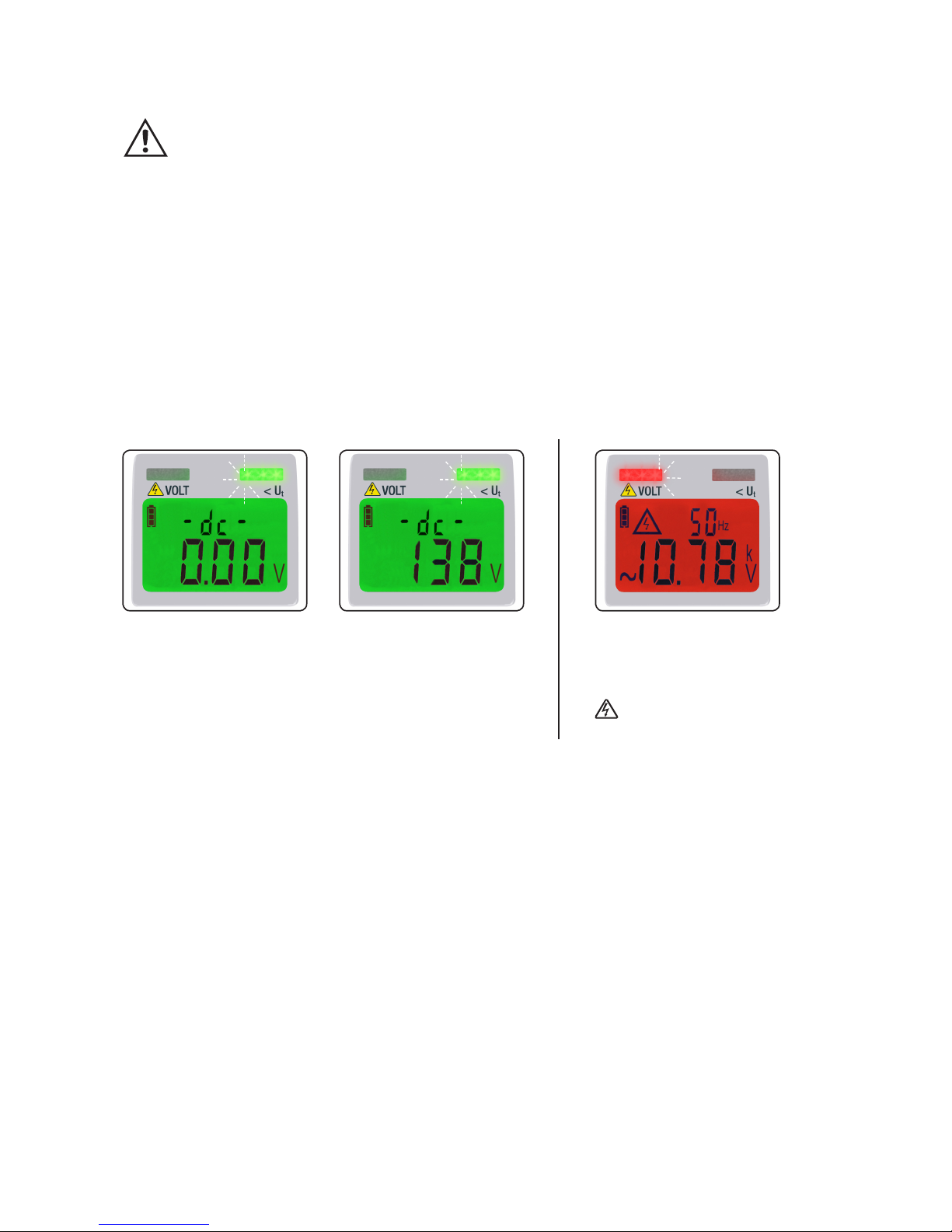

Folgende Anzeige erscheint:

Keine Betriebsspannung: Betriebsspannung:

Keine Spannung: Störspannung <Ut:Spannung >Ut:

Achtung!

Bei Spannungen über 36 kV AC/DC erscheint„OL“ ohne Zahlenwert und ein akustisches Signal.

In diesem Fall muss die Prüfung sofort abgebrochen werden!

= maximale Störspannung. Der Wert für

ist auf dem Typenschild gekennzeichnet.

Hinweis: Auch bei abgeschalteten/geerdeten Leitungen können Störspannungen bis ca. 300 V angezeigt werden.

Der Spannungsprüfer ist mit einer stetigen Funktionsüberwachung ausgestattet. Wird während der Spannungs-

prüfung die Meldung„ - U - Err“ angezeigt, ist das Gerät defekt und darf nicht mehr verwendet werden!

Frequenzanzeige

In der oberen Displayzeile wird gleichzeitig zur Spannung die Netzfrequenz in Hz angezeigt.

Bei Gleichspannung wird„dc“ signalisiert.

Gleich-/Wechselspannung, Polarität

Die Art der Spannung wird durch die Symbole„~“ für AC und kein Vorzeichen oder„–“ für DC

dargestellt. Liegt Minus bei Gleichspannungen an der Prüfspitze mit Anzeigeteil an, so erscheint„-“ , liegt

dort Plus an, so erscheint kein Vorzeichen vor dem angezeigten Wert.

Anwendung in feuchter Umgebung

Der HS 36 ist zur Verwendung im Freien und für Innenraumanlagen zugelassen. Beachten Sie bei Nieder-

schlag den Prüfer vor dem Gebrauch trocken zu wischen. Arbeiten bei starkem Nebel, der die Sicht beein-

trächtigt, ist nicht zugelassen.

Displaybeleuchtung grün, nach 5 s aus Displaybeleuchtung rot

grüne LED leuchtet

Displaybeleuchtung grün oder aus

Anzeige 000 V

rote LED leuchtet

Displaybeleuchtung rot

Anzweige für Spannungshöhe und Frequenz und

Symbol erscheint auf dem beleuchtetem

Display, akustisches Signal ertönt

Displaybeleuchtung grün

grüne LED leuchtet

Displaybeleuchtung grün

Anzeige Spannungswert

5. Batterie

5.1 Batterieanzeige

Der aktuelle Zustand der Batterien wird über die dreistuge Batterieanzeige im Display angezeigt.

Anzeige des Batteriezustandes

Batterie ersetzen – Prüfung noch möglich

(Symbol blinkend: Keine Prüfungen mehr zulässig!)

Achtung!

Wenn das leere Batteriesymbol blinkt, sind keine Messungen mehr möglich, die Batterie muss dann sofort

gewechselt werden. Das Gerät arbeitet mit 6 x AA Batterien nach IEC LR6 (Alkali-Mangan) oder IEC FR6

(Lithium). Wir empfehlen die Verwendung von FR6 Batterien um eine lange Einsatzdauer zu erreichen.

5.2 Batterie wechseln

Die Anzeigeeinheit vom Geräterohr demontieren (Bild). Lösen Sie hierzu die vier rückseitigen Schrauben (PZ1)

und ziehen Sie die Anzeigeeinheit nach oben ab.

Setzen Sie die neuen Batterien richtig gepolt in den Batteriehalter ein.

Stecken Sie die Anzeigeeinheit wieder auf und xieren Sie diese mit den vier rückseitigen Schrauben.

Achtung!

Spannungsprüfer dürfen bei geönetem Batteriefach nicht benutzt werden.

Hinweis:

Der Prüfer enthält im Auslieferungszustand Batterien. Diese Batterien sind nicht dazu bestimmt wieder

aufgeladen zu werden. Der Versuch kann Sach- und Personenschäden nach sich ziehen.

Die Batterien dürfen nicht geönet werden. Batterien dürfen nicht in den Hausmüll entsorgt werden.

Bitte geben Sie die Batterien im Handel oder an den Recyclinghöfen der Kommunen ab.

Die Rückgabe ist unentgeltlich und gesetzlich vorgeschrieben.

6. Transport und Modikation

6.1 Prüfelektrode wechseln

Der MultiSafe HS 36 kann mit verschiedenen Prüfelektroden ausgestattet werden. Diese können einfach

auf die Hochspannungsprüfspitze aufgeschraubt werden. Danach ist der Funktionstest durchzuführen!

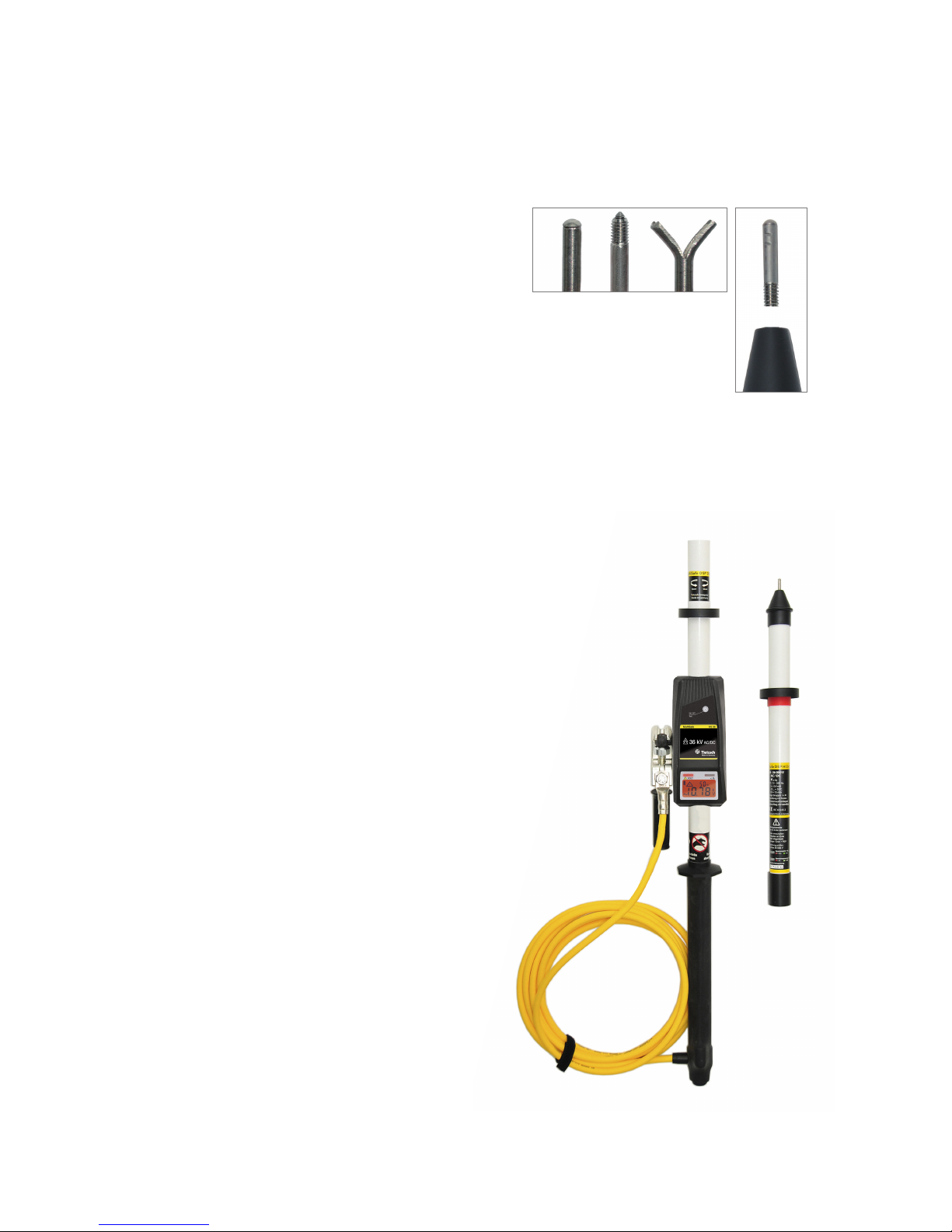

Ausführungen der Prüfelektroden

Für den MultiSafe HS 36 werden folgende

Prüfelektroden angeboten:

i = runde Elektrode (Standard)

G = spitze Elektrode mit M5-Gewinde

Y = gegabelte Elektrode

6.2 Transport

Der MultiSafe HS 36 kann für den leichteren Transport

geteilt werden.

Drehen Sie die Prüfspitze und das Basisrohr gegen den

Uhrzeigersinn. Nach ca. 4 Umdrehungen können Sie die

Prüfspitze vom Basisrohr abziehen.

Die Universalklemme lässt sich an der Kugel zur

Transportsicherung xieren.

Hinweis:

Das Gerät kann nur im vollständig montiertem Zustand

und nach durchgeführtem Eigentest verwendet werden.

i G Y

Hartschalenkoer, 119 x 42 x 16 cm für HS 36, 10 kg, robust und wasserdicht

7. Wartung

7.1 Allgemeine Informationen

Der MultiSafe ist völlig wartungsfrei. Dennoch ist folgendes für den sicheren Betrieb zu beachten:

Bewahren Sie Ihren Spannungsprüfer stets in trockenem und sauberem Zustand auf.

Wir empfehlen die Aufbewahrung in einem festen Behältnis.

Das Gehäuse können Sie mit einem

im klarem Wasser (ohne Reinigungsmittel) befeuchteten

Tuch

oder

Seifenwasser befeuchteten Tuch reinigen.

7.2 Wiederholungsprüfung

Nach EN 61243-3 wird eine Wiederholungsprüfung empfohlen.

Sie soll die Frist von 6 Jahre nicht überschreiten. Je nach Einsatzbedingungen und Häugkeit der

Benutzung kann eine frühere Prüfung vom Anwender festgelegt werden.

Die Seriennummer mit Herstelldatum (WWJJNN=Woche Jahr Nummer) ist im Batteriefach der

Anzeigeienheit und auf dem Typenschild am Basisrohr eingeprägt. Wiederholungsprüfungen werden

vom Hersteller angeboten und durch eine Prüfplakette gekennzeichnet.

8. Reparatur

Eine Reparatur ist nur durch den Hersteller oder durch vom Hersteller ausdrücklich ermächtigte

Werkstätten zulässig.

Bei Beschädigung des Gerätes, Ausfall des Eigentests oder zur detaillierten Überprüfung/Kalibrierung

wenden Sie sich bitte an [email protected] oder senden Sie das Gerät mit Fehlerbeschreibung an

den Hersteller.

9. Eingeschränkte Garantie- und Haftungsbeschränkung

Durch ständige Qualitätskontrollen, modernste Elektronik und hochwertige Werkstoe gewährleisten

wir, dass dieser Prüfer für die Dauer von 2 Jahren frei von Material- und Fertigungsdefekten bleibt.

Diese Gewährleistung gilt nicht für Batterien, unsachgemäße Handhabung, nicht bestimmungsge-

mäße Verwendung, Önen des Gehäuses, falsche Lagerung oder Schäden durch Unfälle.

Es werden keine weiteren Garantien wie die Eignung für bestimmte Anwendungen abgegeben.

Wir übernehmen keine Haftung für Begleit- oder Folgeschäden oder Verluste, gleich welche Ursache

zugrunde liegt.

10. Zubehör

Für den Transport und die sichere Aufbewahrung wird ein festes Behältnis empfohlen.

Nennspannung: 50 ... 36000 V AC / DC

Frequenzbereich: 0 ... 200 Hz

Eingangswiderstand: 119 MΩ

Messstrom: < 0,4 mA bei 36000 V

Stoßspannungsfestigeit: > 300 kV (Bericht vom Prünstitut liegt vor)

Anzeige Gruppe: I und III

Anzeige: rote LED für Spannung > Grenze Ut

grüne LED für Bereitschaft / Spannungsfreiheit

360° LED Leuchtstreifen grün / rot

zweizeilige LCD mit Hintergrundbeleuchtung grün / rot für die

Anzeige von Spannung, Frequenz, Spannungsart, Batteriestatus

akustisches Signal ab > Grenze Ut

Grenze Ut: Der Wert für die maximale Störspannung ist auf dem Typenschild

am Basisrohr eingetragen

Messbereiche / Genauigkeit: 50 … 1000 V AC/DC ± 5% + 10 Digits, Auösung 1 V

1,00 … 9,99 kV AC/DC ± 5% + 10 Digits, Auösung 10 V

10,0 … 36,0 kV AC/DC ± 5% + 10 Digits, Auösung 100 V

automatische Bereichsumschaltung

Einschaltdauer: 15 min

Eigentest: Funktion, Erdung und Schutzwiderstände

Bauform: für Innen-/ Aussenraum Anlagen,

IP 65, Gerät bei Niederschlag verwendbar

Betriebstemperatur: –15°C … + 55°

Energiequelle: 6 x AA 1,5 V nach IEC LR6 Alkali-Mangan oder FR6 Lithium-Eisensuld

mehrstuge Batterieanzeige

Aufbau: Zweipoliger Spannungsprüfer mit Festanschluss an Erde

zweiteilige Hochspannungsprüfspitze zusammenschraubbar aus

doppelwandigem GFK-Rohr mit vergossener Widerstandsdekade

Anzeigeteil im schlagfestem, staubdichtem Kunstogehäuse IP 65 mit

unzerbrechlicher Anzeigeabdeckung

10 m Leitung PUR (40kV) mit Universalklemme für Stromschienen

und Kugelfestpunkte bis 25 mm

Normen: EN/IEC 61243-2 Hochspannungsprüfer

EN/IEC 60071 Stoßspannungsfestigkeit

weitere angewandte Normen:

EN/IEC 61010 und EN 50110-1

(weiteres siehe Risikoanalyse)

Prüfplakette: Datum der nächsten Überprüfung auf der Plakette

Wiederholungsprüfung spätestens alle 6 Jahre

Gewicht / Maße: 2,3 kg / ca. 1430 x 100 x 100 mm

Transportlänge demontiert 900 mm

11. Technische Daten

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Tietzsch Prüfgeräte Handbücher

Tietzsch

Tietzsch MultiSafe HS 11 Bedienungsanleitung

Tietzsch

Tietzsch MultiSafe TT 3 Bedienungsanleitung

Tietzsch

Tietzsch ZAP 1050L Bedienungsanleitung

Tietzsch

Tietzsch Prufball ZAP 350 Bedienungsanleitung

Tietzsch

Tietzsch Prufball SPB 1000L-UB Bedienungsanleitung

Tietzsch

Tietzsch MultiSafe DSP TT1 Bedienungsanleitung

Tietzsch

Tietzsch MultiSafe DSP HS36 Bedienungsanleitung

Tietzsch

Tietzsch ProfiSafe LSP 4L Bedienungsanleitung

Tietzsch

Tietzsch MultiSafe DSP-UB 3 Bedienungsanleitung

Tietzsch

Tietzsch MultiSafe DSP-UB 1 Bedienungsanleitung

Tietzsch

Tietzsch MultiSafe TT 1 Bedienungsanleitung

Tietzsch

Tietzsch Prufball SPB 500L Bedienungsanleitung

Tietzsch

Tietzsch MultiSafe DSP HS11 Bedienungsanleitung

Tietzsch

Tietzsch ZAP 350L Bedienungsanleitung

Tietzsch

Tietzsch MultiSafe TT 36 Bedienungsanleitung

Tietzsch

Tietzsch MultiSafe DSP 4 Bedienungsanleitung

Tietzsch

Tietzsch Prufball ZAP 350 Bedienungsanleitung

Tietzsch

Tietzsch SPB 500B Bedienungsanleitung

Tietzsch

Tietzsch MultiSafe DSP-HW 2 Bedienungsanleitung

Tietzsch

Tietzsch MultiSafe DSP 4 Bedienungsanleitung

Tietzsch

Tietzsch MultiSafe DSP 3TT36 Bedienungsanleitung

Beliebte Prüfgeräte Handbücher anderer Marken

SMART

SMART KANAAD SBT XTREME 3G Series Bedienungsanleitung

Agilent Technologies

Agilent Technologies BERT Serial Bedienungsanleitung

Agilent Technologies

Agilent Technologies N3280A Bedienungsanleitung

Vernier

Vernier Go Direct Voltage Bedienungsanleitung

Lifeloc

Lifeloc R.A.D.A.R. Bedienungsanleitung

Fluke

Fluke T5-600 Bedienungs- und Montageanleitung

Mercury

Mercury TSL01 Bedienungsanleitung

MAHA

MAHA MBT Series Bedienungsanleitung

Fuji Electric

Fuji Electric P-61 Bedienungsanleitung

ETC

ETC SealerAtor Bedienungsanleitung

Skyfine

Skyfine ETHYWAY V2 Bedienungsanleitung

Appion

Appion G5 Twin Bedienungsanleitung

PCB Piezotronics

PCB Piezotronics 8159-0112A Bedienungsanleitung

BW Technologies

BW Technologies MicroDock II Bedienungsanleitung

Sun Nuclear

Sun Nuclear 1027 Bedienungsanleitung

Biomark

Biomark HPR LITE READER Bedienungsanleitung

Hioki

Hioki 3169-20 Bedienungsanleitung

Ashcroft

Ashcroft ATE-100 Bedienungsanleitung
