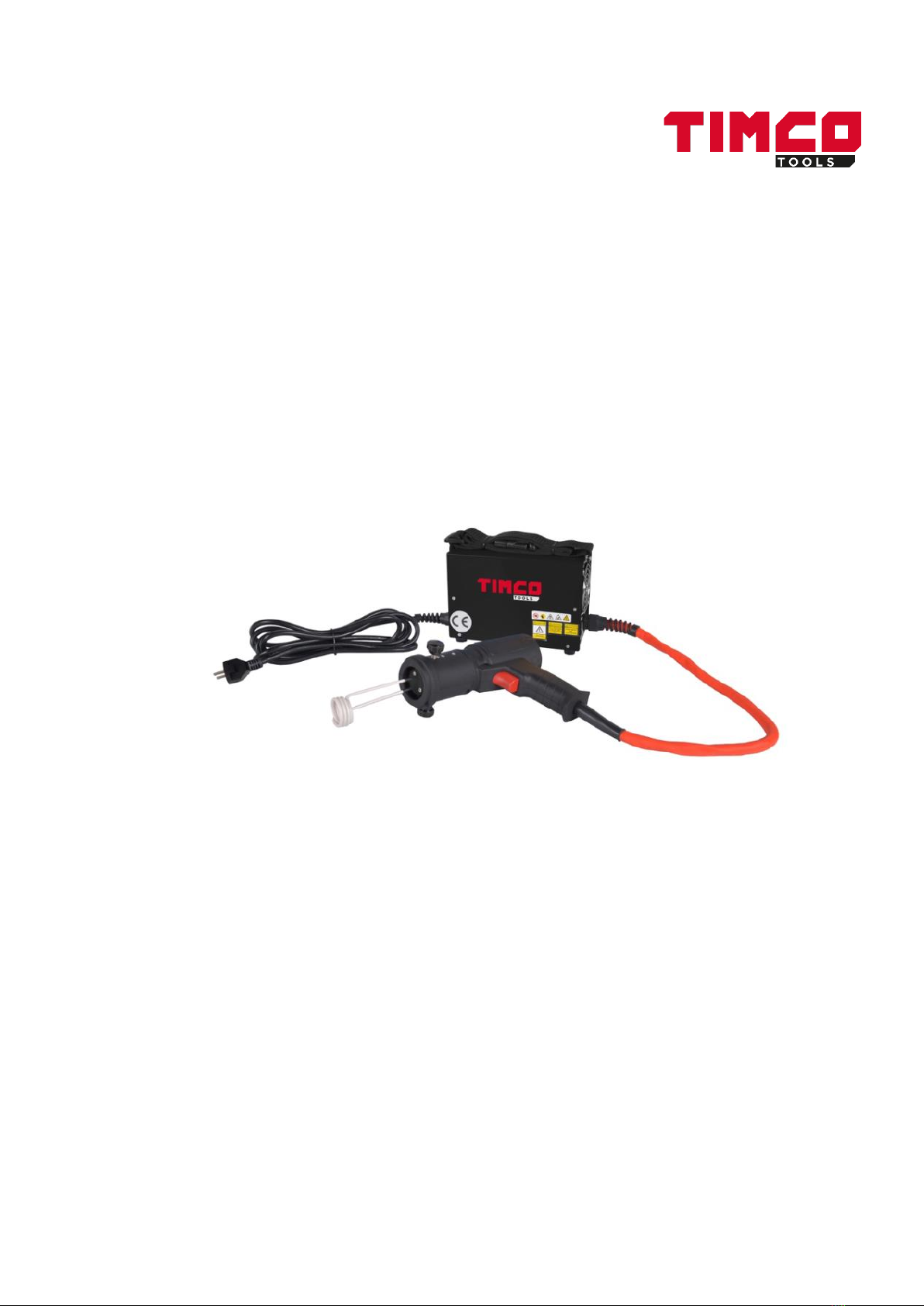

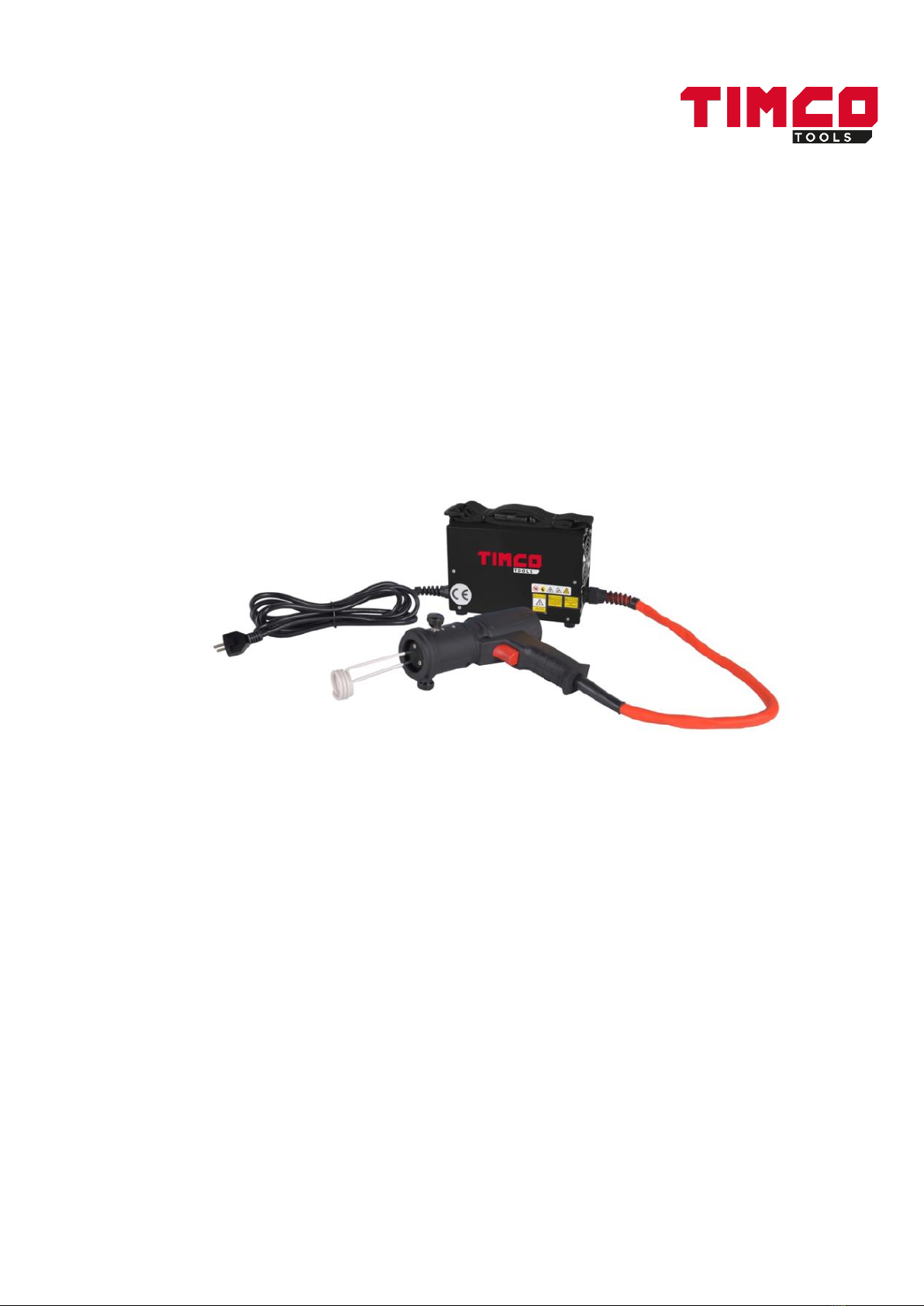

TIMCO 1 500 W kannettava liekitön
induktiokuumennin
Käyttöopas
Kiitos, että valitsit induktiokuumentimemme. Suosittelemme, että käyt läpi käyttöoppaan
sisällön turvallisen ja asianmukaisen käytön varmistamiseksi.
Tuotenumero: 102619109
EAN: 6438014300726
Sisältö
Turvallisuusvaroitukset….………………………………….………………………………………2
Tekniset tiedot…………………..………………………………………….………………….………2
Toiminnot………………………………….....…………….…………………………..……….………3
Tuotekuvaus………………..……………………………..……………………………….……...…..3
Käyttö………………………..………………………………………………….………………………….3
Käyttöä koskevia sääntöjä…………….………………………………………………………..…4
Pultin kuumentaminen………………………………………………………………………..……5
Raudan väri eri lämpötiloissa…………………………………………………………….………5
Vianetsintä……………………………………………..………………………………………….….…6
Parametrit…………………………………………………………………………….………………….7
Ihmisten, joilla on sydämentahdistin tai vastaavanlainen sähköinen lääketieteellinen laite,
tulee välttää tämän laitteen käyttöä tai oleskelua sen läheisyydessä.
Vain ammattikäyttöön.
Riisu sormukset, muut metallikorut, avaimet, kellot ja vastaavat metalliset laitteet. Älä käytä
vaatteita, joissa on metallisia niittejä, jotka jäävät induktiokäämin läheisyyteen käytön
aikana. Sähkömagneettinen induktio voi aiheuttaa edellä lueteltujen metalliesineiden
kuumenemisen, mikä voi johtaa palovammoihin tai vaatteiden palamiseen.
Jos kuumennettavassa osassa on myrkyllisiä aineita tai aineita, jotka muuttuvat myrkyllisiksi
kuumentamisen aikana, käyttäjän on käytettävä myrkyiltä suojaavaa kaasunaamaria tai
vastaavaa henkilönsuojainta.
Sähköisku voi aiheuttaa kuoleman.
Poista syttyvät tai räjähtävät aineet työalueelta ennen käyttöä.
Käytä suojakäsineitä.
Sähköturvallisuus: Varmista, että laite tai metallikansi on maadoitettu oikein.
Malli
1 500 W
Tulovirta
AC 110 V, 220 V, 240 V, 50/60 Hz
Lähtöindukotaajuus
25–65 kHz
Enimmäislähtöteho
≤ 1,5 kW
Tehokerroin
0,99 (PFC)
Jäähdytystapa
Ilmajäähdytys
Jatkuva käyöaika
6 minuua
Virtajohdon pituus
150 cm
Indukokaapelin pituus
80 cm
Indukokäämin halkaisija ja määrä
4 kpl eri halkaisijoilla
Pistoketyyppi
Tyyppi H, tyyppi B, tyyppi G, tyyppi E
Turvallisuusvaroitukset
Tekniset tiedot
Päälaite
Neopaino
2,7 kg
Mitat
21 x 9 x 14 cm
Käämiosa
Neopaino
0,5 kg
Mitat
19 x 17 x 6,5 cm
Pakkauksen kokonaispaino
4,6 kg
Pakkauksen koko
41 x 32 x 12 cm
Irrota ruostuneet mutterit nopeasti ja helposti kuumentamalla ne. Lämpölaajenemisen vuoksi
kuumennettava mutteri laajenee, jolloin se on helppo irrottaa ruostuneesta pultista.
Jos tarvitset laitetta muihin sovelluksiin, ota yhteyttä jälleenmyyjään saadaksesi tukea.
Sopimaton käyttö voi vahingoittaa laitetta.
Tuotekuvaus
Toiminnot
Hihna
Termolyysi
Virtakytkin
Pistoke ja johto
Indukokäämi
Virtakytkin
1. Avaa kumpaakin kiinnikettä 0,5 cm kääntämällä niitä vastapäivään.
2. Valitse sopivan kokoinen käämi ja työnnä sen kaksi päätä reikiin.
3. Kiristä kiinnikkeet kääntämällä niitä myötäpäivään.
4. Kytke virta ja aseta kuumennettava osa käämin keskelle. Pidä punainen painike painettuna.
Laitteen edessä oleva valo syttyy 2–3 sekunnin kuluttua.
5. Kuumennettavan osan lämpötila nousee. Kun työ on tehty, vapauta painike ja laita laite
turvalliseen säilöön.
1. Laitteessa on sisäänrakennettu ylikuumenemissuoja. Ylikuumentuessaan laite sammuu
itsestään. Käyttöä voidaan jatkaa, kun laite on jäähtynyt.
2. Älä käytä laitetta yli 5 minuuttia kerralla, vaikka ylikuumenemissuoja ei laukeaisikaan, sillä se
voi lyhentää laitteen käyttöikää.
3. Aseta kuumennettava osa keskelle käämiä. Älä yritä kurkottaa tai käytä laitetta sellaisen
suuren metalliesineen vieressä, jonka et halua kuumenevan, koska se lisää laitteen kuormitusta
ja hidastaa mutterin kuumenemista. Katso kuva 4.
4. Jos käämin valkoinen eriste rikkoutuu, vaihda induktiokäämi ehjään. Jos käytön jatkamista ei
voida välttää, älä käytä sitä kuvien 1 ja 2 osoittamalla tavalla.
(Eristeen rikkoutuminen voi johtaa induktiokäämin oikosulkuun, mikä voi aiheuttaa
peruuttamattomia laitevaurioita.)
Käyttö
Käyttöä koskevia sääntöjä
5. Älä tuki laitteen tuuletusaukkoja käytön aikana. Muuten jäähdytyskyky heikkenee ja laite
ylikuumenee hyvin nopeasti.
6. Älä laita laitetta jääkaappiin tai ilmastointilaitteen tuuletusaukon lähelle, sillä se voi aiheuttaa
veden tiivistymistä laitteen sisään ja vahingoittaa piirilevyä.
7. Älä taivuta virtajohtoa käytön tai säilytyksen aikana.
8. Älä avaa laitetta.
Käämin halkaisija (mm)
32
45
50
Pultin halkaisija (mm)
Jopa 20
Jopa 30
Jopa 40
Huomaa: Käämin halkaisijan tulee olla vähintään 10 mm suurempi kuin pultin halkaisijan.
Perustuu halkaisijaltaan 22 mm:n pulttiin, huoneenlämpötila 25 °C.
Käyttöaika: Jopa 6 minuuttia jatkuvaa käyttöä. (Normaalista lämpötilasta ylikuumenemissuojan
katkaisulämpötilaan).
Lämmitystehoviite: 10 pultin kuumentaminen 25–300 °C.
Suositeltavat kuumennuslämpötilat ja -kestot
Pultin halkaisija
Lämpötila
Kuumennusaika
φ 10–22 mm
300 °C
20–25 s
φ 23–28 mm
300 °C
25–30 s
Pultin kuumentaminen
Ei hyvä
Ei hyvä
Käämi menee oikosulkuun
Käämi menee oikosulkuun
Jätä rako käämin ja esineen väliin
Ei hyvä
φ 29–36 mm
300 °C
30–40 s
φ 37–40 mm
300 °C
45–50 s
Suositeltu kuumennuslämpötila: 200–700 °C.
Huomaa:
1. Hiiliteräs on näkyvästi tummanpunainen noin 550 asteessa, mutta pultti löystyy jo noin 10–20
sekunnin kuluttua, jolloin pultti on vielä musta.
2. Metallin pinnan lämpötila on 50–60 astetta alempi kuin sisäosan lämpötila.
3. Yli 550 asteen lämpötila voi johtaa mutterin ylikuumenemiseen, mikä vaikuttaa suoraan sen
mekaanisiin ominaisuuksiin, joten sitä ei kannata kuumentaa hehkuvan punaiseksi.
Kohde
Ratkaisu
Virtapainikkeen painaminen ei tee mitään.
Ilmaisin ei syty, puhallin ei pyöri eikä
kuumennettava esine kuumene.
1. Tarkista pistokkeen kunto.
2. Tarkista pistokkeen kytkentä.
3. Tarkista pistorasian toiminta.
4. Tarkista pistokkeen sulake (brittiläinen tyyppi).
Ilmaisin palaa, puhallin pyörii, hidas
kuumennusnopeus.
1. Käytät suurta käämiä pienen pultin kuumentamiseen; ero on
yli 20–30 mm.
2. Käämin eriste on vaurioitunut ja käämi on oikosulussa.
3. Aseta kuumennettava esine keskelle käämiä. Pulttia
ympäröivä metalli kuluttaa osan kuumennustehosta.
Raudan väri eri lämpötiloissa
Vianetsintä
Kuumennus sammui yhden minuutin
kuluttua.
1. Tarkista käämin eristeen kunto ja ettei käämi kosketa pulttia
ja aiheuta oikosulkua.
2. Kuumennettavan pultin ympärillä on metalliesine, mikä lisää
laitteen kuormitusta. Poista ympäröivä metalli tai keskitä teho
pulttiin.
3. Kun laite palautuu normaaliin toimintaan, se on edelleen
lämmin. Anna sen jäähtyä pidempään.
Jännite: 100–230 V AC 50/60 Hz
Nimellisteho: 1 500 W (Huomaa: käyttöteho muuttuu kuumennettavan esineen koon muuttuessa).
Valmistuttaja:
Suomi Trading Oy
Areenakatu 7, 37570 Lempäälä
Asiakaspalvelu (8-16)
Puh. 010 430 3490 | asiakaspalvelu@suomitrading.fi
Parametrit
TIMCO 1 500 W flamlös
induktionsvärmare
Bruksanvisning
Tack för att du valde vår induktionsvärmare. Vi rekommenderar att du läser igenom innehållet
i bruksanvisningen för att säkerställa en säker och behörig användning.
Produktnummer: 102619109
EAN: 6438014300726
Innehåll
Säkerhetsvarningar….………………………………….………………………………………...…………2
Teknisk information…………………..………………………………………….………………….………2
Funktioner………………………………….....…………….…………………………..………….….………3
Produktbeskrivning………………..……………………………..…………………………….……...…..3
Användning………………………..………………………………………………….……………..………….3
Regler gällande användning…………….………………………………………………..…………..…4
Hetta upp bultar………………………………………………………………………………..………..……5
Järnets färg i olika temperaturer………………………………………..…………………….………5
Felsökning……………………………………………..…………………………………….…………….….…6
Parametrar……………………………………………………………………………..…….………………….7
