TOOLCRAFT 2386387 Bedienungsanleitung

• Schützen Sie das Produkt vor extremen Tem-

peraturen, starken Erschütterungen, Lösungs-

mitteln sowie brennbaren Gasen und Dämpfen.

• Setzen Sie das Produkt keiner mechanischen

Beanspruchung aus.

• Sollte kein sicherer Betrieb mehr möglich sein,

nehmen Sie das Produkt außer Betrieb und

schützen Sie es vor unbeabsichtigter Verwen-

dung. Der sichere Betrieb ist nicht mehr gewähr-

leistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünsti-

gen Umgebungsbedingungen gelagert wurde

oder

- erheblichen Transportbelastungen ausgesetzt

wurde.

• Gehen Sie stets vorsichtig mit dem Produkt um.

Stöße, Schläge oder sogar das Herunterfallen

aus geringer Höhe können das Produkt beschä-

digen.

• Wenden Sie sich an einen Fachmann, sollten

Sie Zweifel in Bezug auf die Arbeitsweise, die Si-

cherheit oder den Anschluss des Geräts haben.

• Lassen Sie Wartungs-, Änderungs- und Repara-

turarbeiten ausschließlich von einer Fachkraft bzw.

einer zugelassenen Fachwerkstatt ausführen.

• Sollten Sie noch Fragen haben, die in dieser

Bedienungsanleitung nicht beantwortet wurden,

wenden Sie sich an unseren technischen Kun-

dendienst oder anderes Fachpersonal.

b) Angeschlossene Geräte

• Beachten Sie auch die Sicherheits- und Bedie-

nungshinweise der übrigen Geräte, die an dieses

Produkt angeschlossen sind.

Pege und Wartung

• Verwenden Sie keine aggressiven Reinigungs-

mittel, Alkohol oder andere chemische Lösungs-

mittel, da diese zu Schäden am Gehäuse und zu

Fehlfunktionen führen können.

Produkt

Elektronische Geräte sind Wertstoffe

und gehören nicht in den Hausmüll. Ent-

sorgen Sie das Produkt am Ende seiner

Lebensdauer gemäß den geltenden ge-

setzlichen Bestimmungen. Sie erfüllen

damit die gesetzlichen Verpichtungen

und leisten Ihren Beitrag zum Umwelt-

schutz.

Technische Daten

Betriebsspannung-/strom ...................................... 12 V 14 A, 24 V 10 A , 32 V 8 A

Schutzklasse ......................................................... III

Schutzart ............................................................... IPX8

Flüssigmedium ...................................................... Süßwasser, Salzwasser

Wasserstand für Aktivierung des Schalters........... 51 mm (2,0")

Zuleitung (Länge, Querschnitt).............................. 1 m, ø1,29 mm (16 AWG)

Betriebs-/Lagertemperatur..................................... 0 bis +40 ºC

Abmessungen (B x H X T)..................................... 130 x 54 x 44 mm

Gewicht.................................................................. 100 g

Bedienungsanleitung

Niedervolt Schwimmerschalter

12/24/32 V

Best.-Nr. 2386387

Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um einen

Schwimmerschalter. Bei Erreichen eines Wasser-

stands von 51 mm sorgt es dafür, dass sich die

Pumpe automatisch einschaltet. Das Produkt ist

ausschließlich für die Verwendung mit Süß- oder

Salzwasser geeignet.

HINWEIS!

• Das Produkt bzw. dessen Gehäusekom-

ponente entspricht der Schutzart IPX8,

wodurch es für die Verwendung in Außen-

bereichen geeignet ist.

• Das Produkt ist wasserdicht verschlossen

und für den Betrieb unter Wasser vorge-

sehen.

Aus Sicherheits- und Zulassungsgründen dürfen Sie

das Produkt nicht umbauen und/oder verändern.

Sollten Sie das Produkt für andere als die zuvor

beschriebenen Zwecke verwenden, kann das Pro-

dukt beschädigt werden. Darüber hinaus kann eine

ungeeignete Benutzung Kurzschlüsse, Brände oder

andere Gefahren verursachen. Lesen Sie sich die

Bedienungsanleitung sorgfältig durch und bewah-

ren Sie sie sicher auf. Reichen Sie das Produkt nur

zusammen mit der Bedienungsanleitung an Dritte

weiter.

Dieses Produkt erfüllt die gesetzlichen nationalen

und europäischen Anforderungen. Alle enthaltenen

Firmennamen und Produktbezeichnungen sind

Warenzeichen der jeweiligen Inhaber. Alle Rechte

vorbehalten.

Lieferumfang

• Produkt

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungs-

anleitungen über den Link

www.conrad.com/downloads her-

unter oder scannen Sie den abge-

bildeten QR-Code. Befolgen Sie die

Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im

Dreieck weist auf wichtige Informatio-

nen in dieser Bedienungsanleitung hin.

Lesen Sie diese Informationen immer

aufmerksam.

Dieses Produkt ist nach Schutzklasse III

gefertigt.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanlei-

tung sorgfältig durch und beachten

Sie insbesondere die Sicherheitshin-

weise. Sollten Sie die in dieser Bedie-

nungsanleitung aufgeführten Sicher-

heitshinweise und Informationen für

einen ordnungsgemäßen Gebrauch

nicht beachten, übernehmen wir kei-

ne Haftung für daraus resultierende

Personen- oder Sachschäden. Darü-

ber hinaus erlischt in solchen Fällen

die Gewährleistung/Garantie.

a) Allgemeine Hinweise

• Das Produkt ist kein Spielzeug. Halten Sie es

von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht acht-

los liegen. Dieses könnte andernfalls für Kinder

zu einem gefährlichen Spielzeug werden.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).Alle Rech-

te einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung oder die Erfassung

in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck,

auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Abmessungen

66 mm

(2.6”)

127 mm

(5”)

51 mm

(2”) 44.5 mm

(1.75”)

Verkabelung

Fuse

AUTO OFF MANUAL

BROWN

WIRE

BLACK WIRE

AUTO

POWER

MANUAL

110

WICHTIG

• Um eine sichere Abschaltung gewährleisten zu können, muss der Schalter entweder auf gleicher

Höhe oder oberhalb des Pumpensockels angebracht werden.

• Sorgen Sie dafür, dass sich sämtliche der Kabelverbindungen stets oberhalb des höchstmöglichen

Wasserstandes benden.

• Die Drähte sind mit Steckverbindern, um Schäden durch Korrosion vorzubeugen.

• Trennen Sie das Produkt vor dem Anschließen elektrischer Komponenten oder der Durchführung

von Wartungsarbeiten stets von der Stromversorgung.

AUTO

BRAUNER

DRAHT

Sicherung

SCHWARZER

DRAHT

AUS HANDBETRIEB

66 mm

(2,6”)

(1,75”)

44,5 mm

Anschluss

WICHTIG

• Alle Montagebohrungen müssen mit einer Dichtungsmasse abgedichtet werden, um das Eindringen von Wasser zu verhindern.

POP

51 mm

(2”)

19 mm (3/4”)

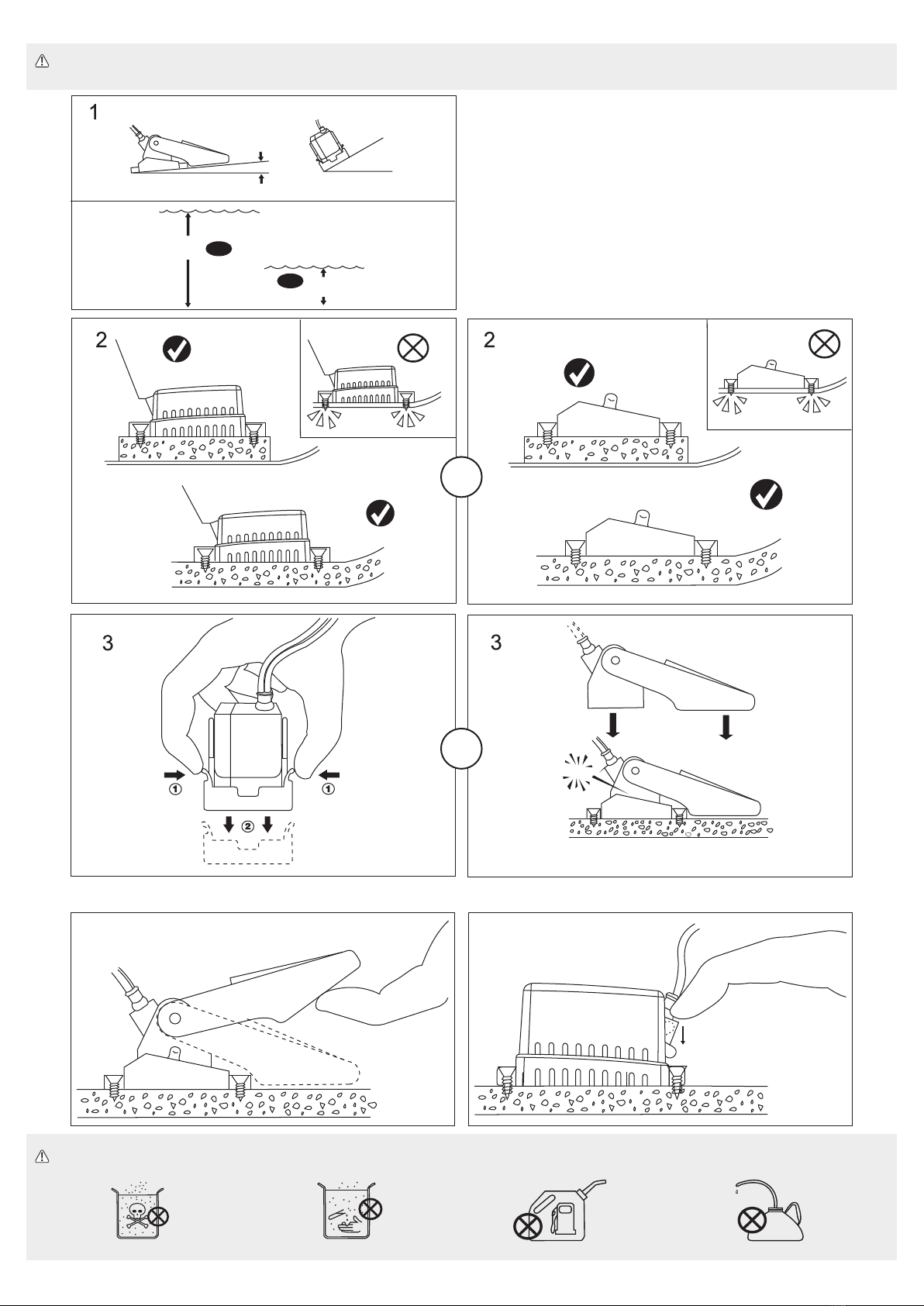

Testen des Schwimmerschalters

WICHTIG! Das Produkt ist ausschließlich für die Verwendung mit Süß- oder Salzwasser geeignet Von der Verwendung mit Benzin, Diesel, Öl oder sonstigen gefährlichen, ätzenden, korrosiven oder entzündlichen

Flüssigkeiten ist UNBEDINGT ABZUSEHEN.

ODER

AUS

max. 5° max. 30°

EIN

• If it is no longer possible to operate the product

safely, take it out of operation and protect it from

any accidental use. Safe operation can no longer

be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor

ambient conditions or

- has been subjected to any serious transport-

related stresses.

• Please handle the product carefully. Jolts, im-

pacts or a fall even from a low height can dam-

age the product.

• Consult an expert when in doubt about the op-

eration, safety or connection of the appliance.

• Maintenance, modications and repairs must

only be completed by a technician or an author-

ised repair centre.

• If you have questions which remain unanswered

by these operating instructions, contact our tech-

nical support service or other technical person-

nel.

b) Connected devices

• Also observe the safety and operating instruc-

tions of any other devices which are connected

to the product.

Care and maintenance

• Do not use any aggressive cleaning agents, rub-

bing alcohol or other chemical solutions as they

can cause damage to the housing and malfution-

ing.

Product

Electronic devices are recyclable

waste and must not be disposed of in

the household waste. At the end of its

service life, dispose of the product in

accordance with applicable regulatory

guidelines. You thus fulll your statutory

obligations and contribute to the protec-

tion of the environment.

Technical data

Operating voltages / current .................................. 12 V 14 A, 24 V 10 A , 32 V 8 A

Protection class ..................................................... III

Ingress protection.................................................. IPX8

Fluid medium......................................................... fresh water, salt water

Water level switch activation.................................. 51 mm (2.0”)

Wire lead ............................................................... 1 m, ø1.29 mm (16 AWG)

Operating / Storage temp. ..................................... 0 to +40 ºC

Dimensions (W x H X D)........................................ 130 x 54 x 44 mm

Weight ................................................................... 100 g

Operating Instructions

Low-Voltage Float Switch

12/24/32 V

Item No. 2386387

Intended use

The product is a oat switch. It switches the pump on

when water level reaches 51 mm. Only for use with

fresh water or salt water.

NOTE

• The product has an IPX8 ingress protection

rating and is suitable for outdoor use.

• The product is sealed and submersible.

For safety and approval purposes, you must not re-

build and/or modify this product. If you use the prod-

uct for purposes other than those described above,

the product may be damaged. In addition, improper

use can result in short circuits, res, or other haz-

ards. Read the instructions carefully and store them

in a safe place. Make this product available to third

parties only together with its operating instructions.

This product complies with the statutory national and

European requirements. All company names and

product names are trademarks of their respective

Delivery content

• Product

• Operating instructions

Up-to-date operating instructions

Download the latest operating

instructions at www.conrad.com/

downloads or scan the QR code

shown. Follow the instructions on

the website.

Explanation of symbols

The symbol with the exclamation mark in

the triangle is used to indicate important

information in these operating instruc-

tions. Always read this information care-

fully.

This product is constructed according to

protection class III.

Safety instructions

Read the operating instructions

carefully and especially observe

the safety information. If you do not

follow the safety instructions and

information on proper handling in

this manual, we assume no liability

for any resulting personal injury or

damage to property. Such cases will

invalidate the warranty/guarantee.

a) General information

• The device is not a toy. Keep it out of the reach

of children and pets.

• Do not leave packaging material lying around

carelessly. This may become dangerous playing

material for children.

• Protect the appliance from extreme tempera-

tures, strong jolts, ammable gases, steam and

solvents.

• Do not place the product under any mechanical

stress.

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights in-

cluding translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data

processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication

represent the technical status at the time of printing.

Dimensions

66 mm

(2.6”)

127 mm

(5”)

51 mm

(2”) 44.5 mm

(1.75”)

Wiring

Fuse

AUTO OFF MANUAL

BROWN

WIRE

BLACK WIRE

AUTO

POWER

MANUAL

110

IMPORTANT

• Switch must be mounted equal to or above the pump base for positive shut-off.

• Keep all wire connections above the highest water level.

• Wires must be joined with connectors.

• Always disconnect the power supply when installing or servicing electrical parts.

AUTO

BROWN WIRE

Fuse

BLACK WIRE

OFF MANUAL

Installation

IMPORTANT

• All mounting holes must be sealed to prevent water intrusion.

POP

51 mm

(2”)

19 mm (3/4”)

Test the oat switch

IMPORTANT! Only use with fresh water or salt water. DO NOT use with gasoline, diesel, oil, hazardous, caustic, corrosive, or other ammable liquids.

OFF

max.5° max.30°

• N’exposez pas le produit à des contraintes mé-

caniques.

• Si une utilisation du produit en toute sécurité

n’est plus possible, arrêtez de l’utiliser et pro-

tégez-le de toute utilisation accidentelle. Un

fonctionnement sûr ne peut plus être garanti si

le produit :

- est visiblement endommagé,

- ne fonctionne plus correctement,

- a été stocké pendant une période prolongée

dans des conditions défavorables ou

- a été transporté dans des conditions très

rudes.

• Manipulez le produit avec précaution. Des se-

cousses, des chocs ou une chute, même de

faible hauteur, peuvent endommager le produit.

• Consultez un spécialiste en cas de doute sur le

fonctionnement, la sécurité ou le raccordement

de l’appareil.

• L’entretien, les modications et les réparations

doivent être effectués uniquement par un techni-

cien ou un centre de réparation agréé.

• Si vous avez des questions dont la réponse ne

gure pas dans ce mode d’emploi, contactez

notre service d'assistance technique ou tout

autre personnel technique.

b) Appareils raccordés

• Respectez également les informations concer-

nant la sécurité et le mode d’emploi pour les

autres appareils connectés à ce produit.

Entretien et maintenance

• N’utilisez pas de produits de nettoyage abrasifs,

d’alcool à friction ou d'autre produit chimique ;

ceux-ci risqueraient d’abîmer le boîtier et de cau-

ser des dysfonctionnements.

Produit

Les appareils électroniques sont des

matériaux recyclables et ne doivent pas

être éliminés avec les ordures ména-

gères. En n de vie, éliminez l’appareil

conformément aux dispositions légales

en vigueur. Ainsi, vous respectez les

ordonnances légales et contribuez à la

protection de l’environnement.

Caractéristiques techniques

Tension/courant de fonctionnement....................... 12 V 14 A, 24 V 10 A , 32 V 8 A

Classe de protection.............................................. III

Indice de protection ............................................... IPX8

Milieu liquide.......................................................... eau douce, eau salée

Activation du commutateur de niveau d'eau.......... 51 mm (2,0 po)

Câble..................................................................... 1 m, ø1,29 mm (16 AWG)

Température de fonctionnement/stockage ............ 0 à +40 ºC

Dimensions (l x h x p)............................................ 132 x 54 x 44 mm

Poids...................................................................... 100 g

Mode d’emploi

Interrupteur à otteur basse

tension 12/24/32 V

N° de commande 2386387

Utilisation prévue

Le produit est un interrupteur à otteur. Il met la

pompe en marche lorsque le niveau d'eau atteint

51 mm. À utiliser uniquement avec de l'eau douce

ou de l'eau salée.

REMARQUE

• Cet appareil a un indice de protection IPX8

et convient à une utilisation en extérieur.

• Le produit est étanche et submersible.

Pour des raisons de sécurité et d’homologation,

toute reconstitution et/ou modication de ce produit

est interdite. Toute utilisation à des ns autres que

celles décrites ci-dessus pourrait endommager le

produit. De plus, une mauvaise utilisation pourrait

entraîner des risques tels que les courts-circuits, les

incendies et autres dangers. Lisez attentivement les

instructions du mode d’emploi et conservez-le dans

un endroit sûr. Ne mettez ce produit à la disposition

de tiers qu’avec son mode d’emploi.

Ce produit est conforme aux exigences nationales

et européennes en vigueur. Tous les noms d’entre-

prises et appellations de produits sont des marques

commerciales de leurs propriétaires respectifs. Tous

droits réservés.

Contenu de l’emballage

• Produit

• Mode d’emploi

Mode d’emploi actualisé

Téléchargez le mode d’emploi le

plus récent sur www.conrad.com/

downloads ou scannez le code

QR indiqué. Suivez les instruc-

tions gurant sur le site Web.

Explication des symboles

Le symbole avec le point d’exclamation

dans un triangle sert à indiquer les infor-

mations importantes présentes dans ce

mode d’emploi. Veuillez lire ces informa-

tions attentivement.

Le produit a été fabriqué selon la classe

de protection III.

Consignes de sécurité

Lisez attentivement le mode d’em-

ploi et observez particulièrement

les consignes de sécurité. Nous

déclinons toute responsabilité en

cas de dommages corporels ou ma-

tériels résultant du non-respect des

consignes de sécurité et des infor-

mations relatives à la manipulation

correcte contenues dans ce manuel.

De tels cas entraînent l’annulation de

la garantie.

a) Informations générales

• Cet appareil n’est pas un jouet. Il doit rester hors

de portée des enfants et des animaux domes-

tiques.

• Ne laissez pas traîner le matériel d’emballage.

Celui-ci peut se révéler dangereux si des enfants

le prennent pour un jouet.

• Gardez l'appareil à l’abri de températures ex-

trêmes, de secousses intenses, de gaz inam-

mables, de vapeurs et de solvants.

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne

copie, microlm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable

par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au

moment de l'impression.

Dimensions

66 mm

(2.6”)

127 mm

(5”)

51 mm

(2”) 44.5 mm

(1.75”)

Câblage

Fuse

AUTO OFF MANUAL

BROWN

WIRE

BLACK WIRE

AUTO

POWER

MANUAL

110

IMPORTANT

• L'interrupteur doit être monté à hauteur ou au-dessus de la base de la pompe pour un arrêt com-

mandé.

• Maintenez toutes les connexions laires au-dessus du niveau le plus élevé de l'eau.

• Les ls doivent être reliés par des connecteurs et un produit d'étanchéité de qualité marine pour

éviter la corrosion.

• Débranchez toujours l'alimentation électrique lorsque vous installez ou entretenez des pièces

électriques.

AUTO

CÂBLE

MARRON

Fusible

CÂBLE NOIR

DÉSACTIVÉ Manuelle

66 mm

(2,6”)

(1,75”)

44,5 mm

Installation

IMPORTANT

• Tous les trous de montage doivent être scellés avec un produit d'étanchéité de qualité marine pour éviter toute intrusion d'eau.

POP

51 mm

(2”)

19 mm (3/4”)

Testez l'interrupteur à otteur

IMPORTANT ! À utiliser uniquement avec de l'eau douce ou de l'eau salée. N’utilisez PAS le produit avec de l'essence, du diesel, de l'huile, des liquides dangereux, caustiques, corrosifs ou autres liquides

inammables.

DÉSACTIVÉ

5° max. 30° max.

ACTIVÉ

• Stel het product niet aan mechanische spanning

bloot.

• Als het product niet langer veilig gebruikt kan

worden, stel het dan buiten bedrijf en zorg ervoor

dat niemand het per ongeluk kan gebruiken. Vei-

lig gebruik kan niet langer worden gegarandeerd

als het product:

- zichtbaar is beschadigd,

- niet meer naar behoren werkt,

- gedurende een langere periode onder slechte

omstandigheden is opgeslagen of

- onderhevig is geweest aan ernstige transport-

belasting.

• Behandel het product met zorg. Schokken, sto-

ten of zelfs een val van geringe hoogte kunnen

het product beschadigen.

• Raadpleeg een expert als u vragen hebt over ge-

bruik, veiligheid of aansluiting van het apparaat.

• Onderhoud, aanpassingen en reparaties mogen

alleen uitgevoerd worden door een technicus of

een daartoe bevoegd servicecentrum.

• Als u nog vragen heeft die niet door deze ge-

bruiksaanwijzing worden beantwoord, kunt u

contact opnemen met onze technische dienst of

ander technisch personeel.

b) Aangesloten apparaten

• Neem tevens de veiligheids- en gebruiksinstruc-

ties van andere apparaten die op het product zijn

aangesloten in acht.

Onderhoud en reiniging

• Gebruik in geen enkel geval agressieve schoon-

maakmiddelen, ontsmettingsalcohol of andere

chemische oplossingen omdat deze schade toe

kunnen brengen aan de behuizing en zelfs af-

breuk kan doen aan de werking van het product.

Product

Elektronische apparaten zijn recycle-

baar afval en horen niet bij het huisvuil.

Als het product niet meer werkt moet u

het volgens de geldende wettelijke be-

palingen voor afvalverwerking afvoeren.

Op deze wijze voldoet u aan uw wettelij-

ke verplichtingen en draagt u bij aan de

bescherming van het milieu.

Technische gegevens

Bedrijfsspanningen/-stroom................................... 12 V 14 A, 24 V 10 A , 32 V 8 A

Beschermingsklasse.............................................. III

Behuizingbescherming .......................................... IPX8

Vloeistofmedium.................................................... zoet water, zout water

Waterpeil schakelaaractivering.............................. 51 mm (2,0”)

Kabel ..................................................................... 1 m, ø1,29 mm (16 AWG)

Bedrijfs-/opslagtemp.............................................. 0 tot +40 ºC

Afmetingen (B x H X D) ......................................... 130 x 54 x 44 mm

Gewicht.................................................................. 100 g

Gebruiksaanwijzing

Laagspanning-vlotterschakelaar

12/24/32 V

Bestelnr. 2386387

Beoogd gebruik

Dit product is een vlotterschakelaar. Het schakelt de

pomp in wanneer het waterpeil 51 mm bereikt. Alleen

voor gebruik met zoet of zout water.

OPMERKING

• Dit product heeft een IPX8-beschermings-

klasse en is geschikt voor gebruik buitens-

huis.

• Het product is verzegeld en geschikt om te

worden ondergedompeld.

Vanwege veiligheids- en goedkeuringsredenen mag

u niets aan dit product veranderen. Als het product

voor andere doeleinden wordt gebruikt dan hierbo-

ven beschreven, kan het worden beschadigd. Bo-

vendien kan onjuist gebruik resulteren in kortsluiting,

brand of andere gevaren. Lees de gebruiksaanwij-

zing goed door en bewaar deze op een veilige plek.

Het product mag alleen samen met de gebruiksaan-

wijzing aan derden worden doorgegeven.

Het product is voldoet aan de nationale en Europese

wettelijke voorschriften. Alle bedrijfs- en productna-

men zijn handelsmerken van de betreffende eigena-

Leveringsomvang

• Product

• Gebruiksaanwijzing

Meest recente gebruiksaanwijzing

Download de meest recen-

te gebruiksaanwijzing via

www.conrad.com/downloads of

scan de afgebeelde QR-code. Volg

de aanwijzingen op de website.

Verklaring van de symbolen

Dit symbool met het uitroepteken in een

driehoek wordt gebruikt om belangrijke

informatie in deze gebruiksaanwijzing

te onderstrepen. Lees deze informatie

altijd aandachtig door.

Dit product is gefabriceerd in overeen-

stemming met beschermingsklasse III.

Veiligheidsinstructies

Lees de gebruiksaanwijzing aan-

dachtig door en neem vooral de vei-

ligheidsinformatie in acht. Indien de

veiligheidsinstructies en de aanwij-

zingen voor een juiste bediening in

deze gebruiksaanwijzing niet worden

opgevolgd, aanvaarden wij geen ver-

antwoordelijkheid voor hieruit resul-

terend persoonlijk letsel of materiële

schade. In dergelijke gevallen vervalt

de aansprakelijkheid/garantie.

a) Algemene informatie

• Dit apparaat is geen speelgoed. Houd het buiten

het bereik van kinderen en huisdieren.

• Laat verpakkingsmateriaal niet achteloos rond-

slingeren. Dit kan voor kinderen gevaarlijk speel-

goed worden.

• Bescherm het product tegen extreme temperatu-

ren, sterke schokken, brandbare gassen, stoom

en oplosmiddelen.

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten,

vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverlming of

de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever.

Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.

Afmetingen

66 mm

(2.6”)

127 mm

(5”)

51 mm

(2”) 44.5 mm

(1.75”)

Bedrading

Fuse

AUTO OFF MANUAL

BROWN

WIRE

BLACK WIRE

AUTO

POWER

MANUAL

110

BELANGRIJK

• De schakelaar moet gelijk aan of boven de basis van de pomp worden gemonteerd voor een

positieve afsluiting.

• Houd alle draadverbindingen boven het hoogste waterpeil.

• Draden moeten worden verbonden met connectoren en een afdichtmiddel van maritieme kwaliteit

om corrosie van de draden te voorkomen.

• Koppel altijd de stroomtoevoer los wanneer u elektrische onderdelen installeert of onderhoudt.

AUTO

BRUINE

DRAAD

Zekering

ZWARTE DRAAD

UIT HANDMATIG

66 mm

(2,6”)

(1,75”)

44,5 mm

Installatie

BELANGRIJK

• Alle montagegaten moeten worden verzegeld met een afdichtmiddel van maritieme kwaliteit om het binnendringen van water te voorkomen.

POP

51 mm

(2”)

19 mm (3/4”)

Test de vlotterschakelaar

BELANGRIJK! Alleen voor gebruik met zoet water of zout water. NIET gebruiken met benzine, diesel, olie of gevaarlijke, bijtende, corrosieve of andere brandbare vloeistoffen.

UIT

max. 5° max. 30°

AAN

Inhaltsverzeichnis

Sprachen:

Andere TOOLCRAFT Schalten Handbücher
