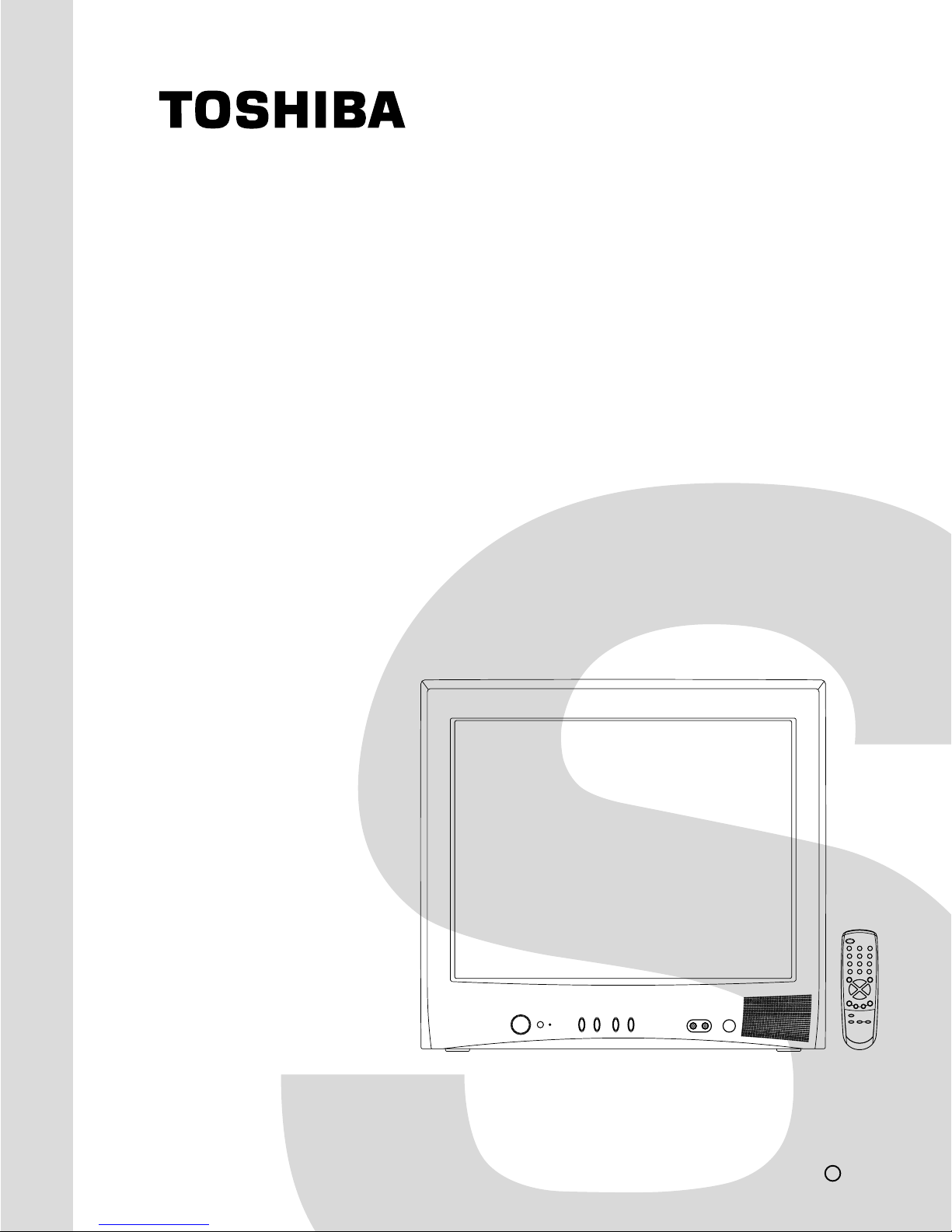

SERVICE MANUAL

COLOR TELEVISION

MD13P3

FILE NO. 143-200403A

FILE NO. 143-200403A

DATE:Apr.,2004

RANK:

Product: COLOR TELEVISION/DVD VIDEO PLAYER

Model: MD13P3

SERVICE INSTRUCTION

A

TOSHIBA CORPORATION DIGITAL MEDIA NETWORK COMPANY

VISUAL MEDIA NETWORK DIV.

INTERNATIONAL CUSTOMER SERVICE & SUPPORT DEPT [11F-B]

TOSHIBA BLDG.

1-1, SHIBAURA 1-CHOME, MINATOKU, TOKYO 105-8001, JAPAN

FACSIMILE: (03)5444-9439 PHONE: (03)3457-3536

TOSHIBA CORPORATION

KATSUMI TSUNODA

MANAGER

INTERNATIONAL CUSTOMER

SERVICE & SUPPORT DEPT

Performance improvement of IC.

Parts exchange.

92G26688 or younger.

Symptom:

Corrective action:

Applicable units:

ELECTRICAL ADJUSTMENTS

Function From To

Change accompanying change of CHROMA IC.

Cause

OSD CONTRAST 04 03

2-16: Confirmation of Fixed Value (Step No.)

No.

02

How to Change Fixed Value (Step No.)

3.

4.

5.

Press the channel button (02) on the remote control to select "OSD CONTRAST".

Press the VOL. UP/DOWN button on the remote control until the OSD contrast step No. becomes "03".

Press the MENU button on the remote control to end the adjustments.

1.

2. Set the VOLUME to minimum.

Press the VOL. DOWN button on the set and the Channel button (9) on the remote control for more than 1 second

to appear the adjustment mode on the screen.

01 OSD

12

Function

Step No.

MFR'S VERSION A MFR'S VERSION B

REF. NO. PART NO. DESCRIPTION TSB P/N PART NO. DESCRIPTION TSB P/N CAUSE

IC601 I03FC63190 IC LA76319M-MPB-E AD301765 I03FC319N0 IC LA76319NM-MPB-E AE004116 Performance improvement of IC.

PCB250 A5K305V250 AV PCB ASS'Y (VERSION A)

TMB555A AE002994 A5K302V250L AV PCB ASS'Y (VERSION B)

TMB555A AE004451

All parts are interchangeable between version.

ELECTRICAL REPLACEMENT PARTS LIST

TOSHIBA CORPORATION

1-1, SHIBAURA 1-CHOME, MINATO-KU, TOKYO 105-8001, JAPAN
