Tower Light VT1 9mt 4x1.000W Bedienungsanleitung
TL006-09-00-00
25-08-2005
VERSIÓN SH
MANUAL DEL USUARIO
Mod. VT1 9mt 4x1.000W HALOGENURO METÁLICO
OWNER’S MANUAL
Mod. VT1 9mt 4x1.000W METAL HALIDE
VT1 9 m 4x1.000W HALOGENURO METÁLICO
2TL006-09-00-00
28-08-2005
VERSIÓN SH
ÍNDICE - INDEX
1. ARTÍCULO 113 - ARTICLE 113.............................................................................................. 3
2. INFORMACIÓN GENERAL - GENERAL INFORMATION ................................................. 4
2.1 DOCUMENTACIÓN DE LA TORRE DE ILUMINACIÓN - EQUIPMENT DOCUMENTATION OF
THE LIGHTING TOWER............................................................................................................................................ 4
3. DESCRIPCIÓN GENERAL DE LA MÁQUINA - GENERAL DESCRIPTION OF THE
MACHINE .................................................................................................................................... 5
3.1 PERÍODO DE INACTIVIDAD - PERIOD OF INACTIVITY ..................................................................... 6
3.2 MANTENIMIENTO Y LIMPIEZA - SERVICE AND CLEANING............................................................. 6
4. CARACTERÍSTICAS TÉCNICAS - TECHNICAL SPECIFICATION................................. 7
4.1 GENERADOR - GENERATOR................................................................................................................... 7
4.2 MOTOR - ENGINE ....................................................................................................................................... 7
4.3 TORRE DE ILUMINACIÓN - LIGHTING TOWER................................................................................... 8
4.4 FOCO - FLOODLIGHT................................................................................................................................. 9
5. DESCRIPCIÓN DE LOS CONTROLES - CONTROLS DESCRIPTIONS...................... 10
6. DESCRIPCIÓN DE LOS CONTROLES LATERALES - SIDE CONTROLS
DESCRIPTIONS....................................................................................................................... 12
7. INSTRUCCIONES DE USO - OPERATING INSTRUCTIONS......................................... 13
7.1 CONECTAR LA BATERÍA - CONNECTING TO THE BATTERY ....................................................... 13
7.2 CONEXIÓN A TIERRA - EARTH CONNECTION ................................................................................. 13
7.3 ENCENDER EL MOTOR - ENGINE STARTING................................................................................... 13
7.4 RODAJE - RUNNING IN............................................................................................................................ 14
7.5 USO DE LA MÁQUINA - USE OF MACHINE ........................................................................................ 14
7.6 PARAR EL MOTOR - STOPPING THE ENGINE.................................................................................. 15
7.7 ALARMAS DEL GENERADOR - GENERATOR ALARMS .................................................................. 15
8. INSTRUCCIONES PARA EL USO DE LA TORRE DE ILUMINACIÓN -
INSTRUCTION FOR USE OF THE LIGHTING TOWER................................................... 16
8.1 DIAGRAMA DE LA COBERTURA DE ILUMINACIÓN - LIGHTING FOOT PRINT DIAGRAM ...... 16
9. BAJAR EL MÁSTIL EN CASO DE EMERGENCIA - LOWERING HANDLE BAR
BRACKET IN CASE OF EMERGENCY............................................................................... 17
10. CAUSAS DE UN BAJO RENDIMIENTO DEL MOTOR - CAUSES OF ENGINE POOR
PERFORMANCE...................................................................................................................... 18
11. GUÍA PARA LA RESOLUCIÓN DE PROBLEMAS - TROUBLESHOOTING GUIDE.24
12. LISTA DE RECAMBIOS - PARTS LIST .............................................................................. 26
12.1 LISTA DE RECAMBIOS DEL FRONTAL - SPARE PARTS LIST FOR THE MACHINE ................. 26
12.2 LISTA DE RECAMBIOS DE LA PARTE HIDRÁULICA - SPARE PARTS LIST HYDRAULIC
PARTS 29
12.3 LISTA DE RECAMBIOS DEL BASTIDOR - SPARE PARTS LIST FOR FRAME............................. 31
12.4 LISTA DE RECAMBIOS DE LA CARPINTERÍA METÁLICA - SPARE PARTS LIST FOR
CARPENTRY............................................................................................................................................................. 34
12.5 LISTA DE RECAMBIOS DE LA CONEXIÓN MONOFÁSICA AUXILIAR Y DE LAS PLACAS -
SPARE PARTS LIST FOR SINGLE PHASE AXILIARY AND PLATES............................................................ 36
12.6 LISTA DE RECAMBIOS DEL MÁSTIL TELESCÓPICO - SPARE PARTS LIST FOR
TELESCOPIC MAST................................................................................................................................................ 38
12.7 LISTA DE RECAMBIOS DEL ALTERNADOR - SPARE PARTS LIST FOR ALTERNATOR ......... 41
12.8 LISTA DE RECAMBIOS DEL REMOLQUE DE RUEDAS LATERALES CON LANZA DE
REMOLCADO - SPARE PARTS LIST FOR WHEELS SIDE TRAILER WITH TOWING BAR ..................... 43
13. DIAGRAMA ELÉCTRICO (PRIMERA PARTE) - WIRING DIAGRAM FIRST PART... 44
14. DIAGRAMA ELÉCTRICO (SEGUNDA PARTE) - WIRING DIAGRAM SECOND PART45
15. GARANZIA - GUARANTEE ................................................................................................... 46
VT1 9 m 4x1.000W HALOGENURO METÁLICO
3TL006-09-00-00
28-08-2005
VERSIÓN SH
1. ARTÍCULO 113 - ARTICLE 113
Antes de instalar la máquina y antes de
llevar a cabo cualquier operación, lea
atentamente este manual de instrucciones
y uso, y en caso de que alguna parte de
este manual no quedara totalmente clara o
no fuera totalmente comprensible,
póngase directamente la TOWER LIGHT
S.r.l. llamando al número:
Before install the machine and however
before every operation, read carefully
following manual of instruction and use , if
this manual were not perfectly clear or
comprehensible, contacted directly at
TOWER LIGHT S.r.l. the number:
+39 082 4000246 +39 082 4000246
Este manual de instrucciones forma parte
de la máquina y debe acompañar siempre
a la máquina durante su ciclo vital de 10
años a partir de su entrada en servicio,
incluso en el caso de que la máquina se
traspase a otro usuario.
The present manual of instruction is
integrating part of the machine and must
follow the cycle of life of the machine for
10 years from the putting in service, also
in case of transfer of the same one to an
other user.
Todos los datos e ilustraciones
contenidos en este manual pueden
sufrir cambios o modificaciones sin
previo aviso.
Specifications and pictures introduced
here are subject to charge without
prior notice.
VT1 9 m 4x1.000W HALOGENURO METÁLICO
4TL006-09-00-00
28-08-2005
VERSIÓN SH
2. INFORMACIÓN GENERAL - GENERAL INFORMATION
Esta torre de iluminación ha sido diseñada,
fabricada y puesta a prueba para
satisfacer las normas europeas vigentes y
para reducir al mínimo los riesgos
eléctricos en cumplimiento de las leyes
actuales.
The lighting tower is designed, produced
and tested to meet the European rule
and to reduce at the minimum the
electrical risks in compliance the actually
laws.
2.1 DOCUMENTACIÓN DE LA TORRE DE ILUMINACIÓN - EQUIPMENT
DOCUMENTATION OF THE LIGHTING TOWER
Junto con este manual se suministran los
siguientes documentos:
Together at this manual weare suppying
following documents:
•Manual de instrucciones y uso de la
torre de iluminación (este manual).
•Instruction manual and use for the
lighting tower (this manual).
•Manual de uso y mantenimiento del
motor.
•Engine use and maintenance
manual.
•Manual de uso y mantenimiento del
alternador.
•Alternator use and maintenance
manual.
•Lista de verificación de la torre de
iluminación.
•Check list for the lighting tower.
•Declaración de conformidad CE.
Certificado de garantía.
•CE conformity declaration.
Warranty certificate.
VT1 9 m 4x1.000W HALOGENURO METÁLICO
5TL006-09-00-00
28-08-2005
VERSIÓN SH
3. DESCRIPCIÓN GENERAL DE LA MÁQUINA - GENERAL
DESCRIPTION OF THE MACHINE
La torre de iluminación SUPER LIGHT VT1
ha sido diseñada teniendo en cuenta tres
características fundamentales:
The lighting tower SUPER LIGHT VT1
has been studied taking in consideration
three fundamental characteristics:
•dimensiones bastante contenidas
•alta fiabilidad
•calidad de los materiales utilizados
•enough contained dimensions
•high reliability
•quality of the constructive
materials
Los materiales de construcción utilizados
no sólo garantizan una extrema resistencia
de la torre, sino que además garantizan
una gran longevidad, ya que estos
materiales son inmunes a los fenómenos
de deterioro como, por ejemplo, la
oxidación. La posibilidad de bajar el mástil
de la torre es un factor fundamental a la
hora de mover y transportar la máquina. La
torre de iluminación puede ser instalada y
utilizada por un solo operario con la
máxima seguridad. Las bombillas
utilizadas en los focos de la torre son
suministradas por los mejores fabricantes
del mundo y, además, son
cuidadosamente comprobadas.
The constructive materials in uses
guarantee not only an extreme strength of
the tower, but they are also synonymous
of longevity, in fact these materials are
untouchable from the deterioration
phenomena like the rust. The possibility
to lowering the tower is the fundamental
factors in the field of the movement and
the transports. The tower can be used
and installed from a single operator in the
maximum safety. The floodlights bulb’s
used on tower are made from the best
producers in the world and carefully
checked.
VT1 9 m 4x1.000W HALOGENURO METÁLICO
6TL006-09-00-00
28-08-2005
VERSIÓN SH
3.1 PERÍODO DE INACTIVIDAD - PERIOD OF INACTIVITY
Si la máquina ha de estar inactiva durante
un largo período (más de un año), le
sugerimos que deje en la máquina todos
los líquidos - el combustible, el aceite del
motor y el agua del radiador- para evitar
cualquier efecto de oxidación; también le
aconsejamos que desconecte los cables
de la batería.
Cuando vuelva a poner en marcha la
máquina, debe cambiar los líquidos,
recargar la batería, revisar las cintas y
comprobar su estado, revisar los tubos y
las mangueras de goma y comprobar su
resistencia, e inspeccionar visualmente las
conexiones eléctricas.
If the machine has to be stopped for a
long period (more than one year), we
suggest to leave the motor oil and the fuel
in and the water in the radiator in order to
avoid oxydizing effects, also disconnect
the battery cables
When the machine turns to work again,
the liquids must be replaced, the battery
must be charged; the belts and their
statem the pipes, the rubber hoses and
their resistance must be checked and a
visual inspections of the electric
connections must be done.
3.2 MANTENIMIENTO Y LIMPIEZA - SERVICE AND CLEANING
Le sugerimos que limpie la máquina de
forma periódica, ya que la presencia de
suciedad puede comprometer la eficiencia
de la máquina. La frecuencia con la que
debe llevarse a cabo la limpieza depende
en parte del lugar en el que se utilice la
máquina. De todos modos, le
aconsejamos que preste especial atención
al mantenimiento de los siguientes
elementos:
We suggest a frequent cleaning of the
machine since the presence of dirt can
compromise the efficiency of the
machine. The frequency of this operation
tightly depends on the place where the
machine is used. We advise, anyway. to
pay special care to the service of:
NIVEL DE ACEITE, FILTRO DE ACEITE,
FILTRO DE AIRE, FILTRO DE
COMBUSTIBLE, NIVEL DE AGUA DEL
RADIADOR.
OIL LEVEL, OIL FILTER, AIR FILTER,
COOLING LIQUID LEVEL, COOLING
LIQUID LEVEL.
Consulte el MANUAL DE USO Y
MANTENIMIENTO DEL MOTOR y la
sección de CARACTERÍSTICAS
TÉCNICAS para saber cuándo y cómo es
necesario hacerlo. Las operaciones
extraordinarias de mantenimiento que no
se mencionan en el párrafo anterior,
precisan la intervención de técnicos
especializados.
Consult the ENGINE USE AND SERVICE
manual and the SPECIFICATION section
to know how and when it is useful to do it.
The extraordinary service operations not
mentioned hereabove require the aid of
specialized technicians.
VT1 9 m 4x1.000W HALOGENURO METÁLICO
7TL006-09-00-00
28-08-2005
VERSIÓN SH
4. CARACTERÍSTICAS TÉCNICAS - TECHNICAL SPECIFICATION
4.1 GENERADOR - GENERATOR
Modelo Sincrónico -
Synchronous
Model
Tensión monofásica 10 kVA - 230 V Single phase voltage
Conexión monofásica auxiliar 4 kVA - 230 V Single phase auxiliary
Frecuencia 50 Hz Frequency
Cos ϕ0,8 Cos
ϕ
Clase de aislamiento F Insulation class
Grado de protección IP 23 Mechanical protection
4.2 MOTOR - ENGINE
Marca/Tipo de motor Kubota D1105 Make/Type
Número de cilindros 3 Number of cylinders
Cilindrada 1.123 cm3Displacement
Potencia 13,7 C.V. Power
Velocidad 1.500 r.p.m. Engine speed
Refrigeración Agua - Water Cooling
Combustible Diesel Fuel
Sistema de arranque Eléctrico - Electric Starting system
Capacidad del cárter 5,1 l Oil sump capacity
Consumo específico 265 gr/kWh Specific fuel consumption
Capacidad del depósito de
combustible
116 l Fuel tank capacity
Autonomía funcionando al 50% 96 h ~ 50% average operating hours
Nivel de ruido 90 Lwa Noise level
Batería 12 V - 44 Ah Battery
VT1 9 m 4x1.000W HALOGENURO METÁLICO
8TL006-09-00-00
28-08-2005
VERSIÓN SH

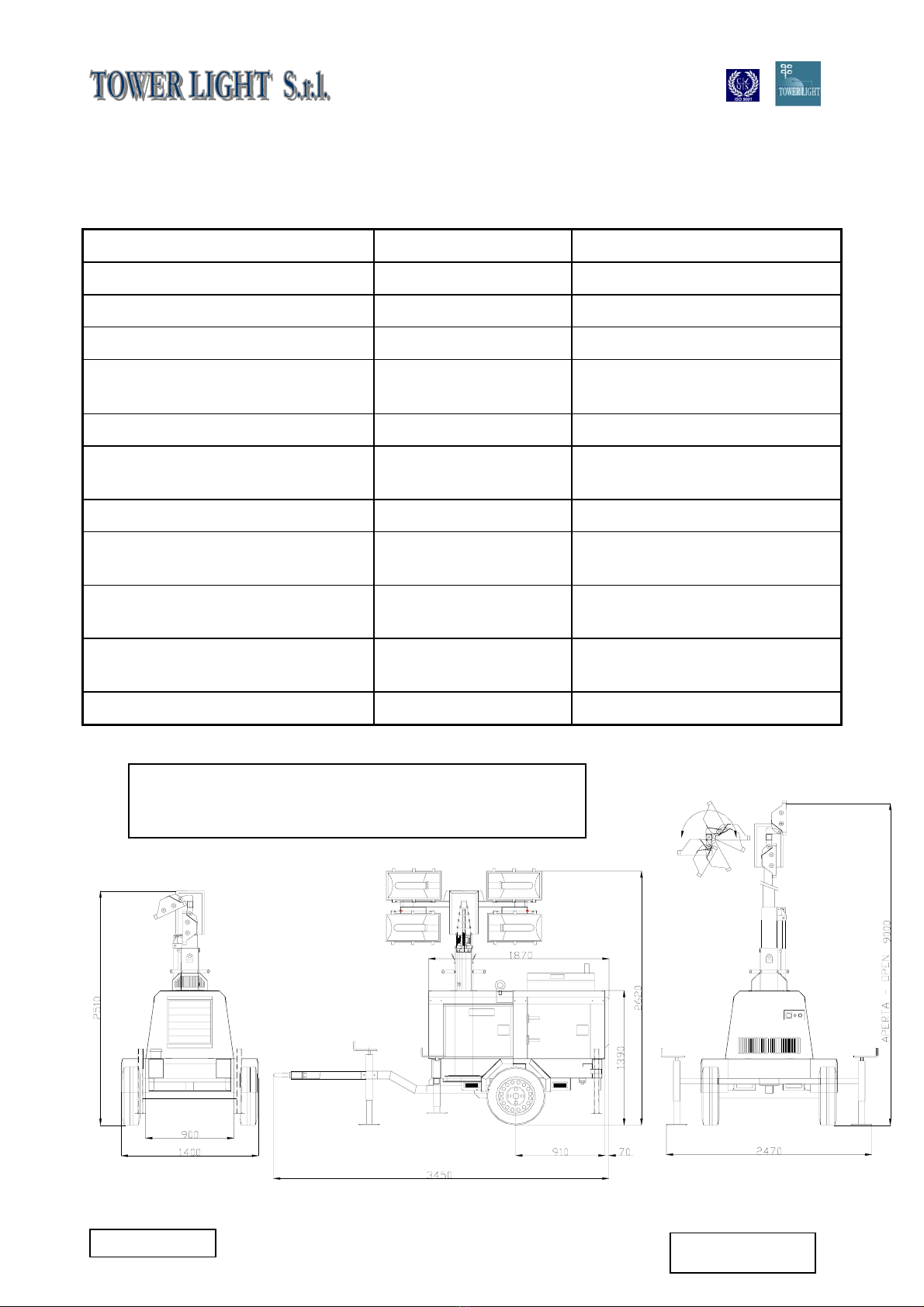

4.3 TORRE DE ILUMINACIÓN - LIGHTING TOWER
Altura máxima 9 m Maximum height
Elevación Hidráulica - Hidraulic Raising
Secciones 7 Section
Rotación 340° Rotation Section
Cable de subida y de bajada Cables Inox 133 –
Inox 133 wires
Raising and lowering cable
Cable eléctrico trenzado 7G1,5 mq Electrical coiled cable
Cable eléctrico del sistema de
iluminación
H07RN-F Electrical cable for the
lightingsystem
Carga máxima del cable 1.550 Kg Maximum cable load
Estabilidad máxima frente al
viento
110 Km/h Maximum wind stability
Dimensiones mínimas (Largo x
Ancho x Alto mm)
3.450 x 1.400 x 2.510 Minimum dimension
(L x W x H mm)
Dimensiones máximas
(Largo x Ancho x Alto mm)
3.450 x 2.470 x 9.000 Maximum dimension
(L x W x H mm)
Peso 1.068 Kg Weight
Dimensiones contando la máquina y el remolque con dos
ruedas y timón para remolcado lento
Dimensions with group wheels and rudder for slow towing
VT1 9 m 4x1.000W HALOGENURO METÁLICO
9TL006-09-00-00
28-08-2005
VERSIÓN SH
4.4 FOCO - FLOODLIGHT
Lámpara Halogenuro metálico
- Metal halide
Lamp
Potencia 4x1.000 W Power
Grado de protección IP 65 Degree of protection
Material de construcción del
cuerpo
Extrusión de
aluminio - Extrusion
of aluminium
Constructor material of the
body
Material de construcción del
portalámpara
Cerámica - Ceramic Constructor material
Dimensiones (Largo x Ancho x
Alto mm)
600 x 150 x 350 Dimension (L x W x H mm)
VT1 9 m 4x1.000W HALOGENURO METÁLICO
10 TL006-09-00-00
28-08-2005
VERSIÓN SH
1 2 3 4 5 6
12
7
8
9
10
11
16
15
14
13
5. DESCRIPCIÓN DE LOS CONTROLES - CONTROLS DESCRIPTIONS
Inhaltsverzeichnis
Andere Tower Light Beleuchtungsausrüstung Handbücher
Beliebte Beleuchtungsausrüstung Handbücher anderer Marken
Qazqa
Qazqa Suplux SL 3 Black 103062 Bedienungsanleitung
Commercial Electric
Commercial Electric 54568141 Bedienungsanleitung
CREE LIGHTING
CREE LIGHTING 304 Series Bedienungsanleitung
Goobay
Goobay 49867 Bedienungsanleitung
ECOMAN ITALIA
ECOMAN ITALIA LED T8 Bedienungsanleitung
Alkalite
Alkalite Krypton KT-81 Bedienungsanleitung
