TP-Link TL-WR SERIES Installationsanleitung

Serie „TL-WR“ Wireless-Router

Rev：1.1.1

Spezifikationen können ohne vorherige Ankündigung geändert werden. ist ein

eingetragenes Warenzeichen von TP-LINK TECHNOLOGIES CO., LTD. Andere Marken- und

Produktnamen sind Warenzeichen oder registrierte Warenzeichen ihrer entsprechenden Halter.

Keines der beschriebenen Teile darf ohne Erlaubnis von TP-LINK TECHNOLOGIES CO., LTD. in

irgendeiner Form oder durch irgendein Mittel reproduziert oder gebraucht werden, wie beispielsweise

http://www.tp-link.com

FCC-STATEMENT

Dieses Gerät wurde getestet und entspricht den Spezifikationen eines B-Klasse-Gerätes laut Teil

15 der FCC-Reglementierung. Diese Spezifikationen sollen gegen schädliche Einwirkungen des

Geräts in einer häuslichen Umgebung schützen. Dieses Gerät erzeugt und benutzt Funksignale

und kann, falls es nicht sachgemäß und den Anweisungen entsprechend installiert wird,

Funkkommunikation stören. Jedoch kann nicht garantiert werden, dass solche Interferenzen bei

einer bestimmten Installation nicht auftreten. Sollte dieses Gerät schädliche Interferenz mit Radio-

oder Fernsehgeräten verursachen, was einfach durch Aus- und Einschalten des Geräts

nachgewiesen werden kann, wird geraten, mindestens eine der folgenden Maßnahmen

durchzuführen:

Empfängerantenne anders ausrichten oder deplatzieren.

Den Abstand zwischen dem Gerät und dem Radio-/Fernsehempfänger vergrößern.

Das Gerät an einem anderen Stromkreis als das Radio-/Fernsehgerät betreiben.

Den Händler oder einen Radio-/TV-Techniker zu Rate ziehen.

Dieses Gerät entspricht Teil 15 der FCC-Reglementierung. Der Betrieb unterliegt den folgenden

beiden Bedingungen:

1) Das Gerät darf keine schädlichen Interferenzen verursachen.

2) Dieses Gerät muss jegliche eindringende Interferenz tolerieren, einschließlich solcher, die

unerwünschtes Verhalten hervorruft.

Sämtliche Änderungen, die nicht ausdrücklich durch die Prüfstelle genehmigt sind, können die

Betriebserlaubnis erlöschen lassen.

FCC-Radiowellenaussendungsstatement

Um den FCC-Radiowellenaussendungsrichtlinien gerecht zu werden, gilt dies nur für mobile

Konfigurationen. Die Antennen, die für diesen Sender eingesetzt werden, müssen mindestens

20cm von Personen entfernt gehalten werden und dürfen nicht gleichzeitig und am selben Ort mit

einer anderen Antenne betrieben werden.

CE-Warnung

Dies ist ein B-Klasse-Produkt. In einer häuslichen Umgebung kann dieses Produkt Interferenzen

verursachen, welche für den Benutzer entsprechende Maßnahmen erfordern können.

Nationale Beschränkungen

2400,0..2483,5 MHz

Land

Beschränkung

Grund/Bemerkung

Bulgarien

Es ist eine allgemeine Genehmigung für Betrieb

im Freien und an öffentlichen Plätzen

erforderlich.

Frankreich

Betrieb im Freien

begrenzt auf eine

Sendeleistung von

10mW im Band von

2454 bis 2483,5 MHz

Militärische Ortungsdienste benutzen dieses

Band. Es wurden bereits Maßnahmen getroffen,

um den WLAN-Betrieb überhaupt zu

ermöglichen. Volle Funktionsfähigkeit ist für das

Jahr 2012 geplant. Betrieb nur in Gebäuden

gestattet.

Italien

Für den Betrieb außerhalb des eigenen Domizils

ist eine allgemeine Betriebsgenehmigung

erforderlich.

Luxemburg

keine

Für den Betrieb ist eine allgemeine

Betriebsgenehmigung erforderlich.

Norwegen

besteht

Dies gilt nicht für den Umkreis von 20km um das

Zentrum von Ny-Ålesund.

Russische

Föderation

Betrieb nur in Gebäuden gestattet.

INHALTSVERZEICHNIS

Kapitel 1 Konventionen .....................................................................................1

Kapitel 2 FAQs....................................................................................................1

2.1 WLAN absichern......................................................................................................2

2.2 Keine IP-Adresse vom Kabelmodem.......................................................................4

2.3 WDS-Bridging (nicht bei allen Modellen verfügbar)..................................................6

Kapitel 3 Modellspezifische FAQs..................................................................10

3.1 NAS über USB (nur TL-WR1043ND).....................................................................10

TL-WRxxxxx

FAQ-Manual zur TL-WR-Serie

Kapitel 1 Konventionen

In diesem Handbuch bezeichnen die Begriffe „Router“ oder „Gerät“ den in der Packung

enthaltenen WLAN-Router mit der Modellbezeichnung TL-WR…, sofern nichts weiter angegeben

ist.

In den Bildern sichtbare Parameter sind lediglich beispielhaft und können sich von der konkreten

Situation unterscheiden.

Sie können diese Parameter Ihren Bedürfnissen anpassen.

Für die Abbildungen in diesem Handbuch wurde der TL-WR1043ND herangezogen. Für die

anderen behandelten Modelle würden die Abbildungen ähnlich aussehen.

Weiter wird davon ausgegangen, dass Sie die Standardeinstellungen des Routers beibehalten

haben, sofern nicht anders vermerkt.

Kapitel 2 FAQs

Dieses Kapitel geht auf die wichtigsten Aufgabenstellungen unserer WLAN-Router ein und

verdeutlicht, für welche Szenarien diese Maßnahmen ratsam sind.

TL-WRxxxxx

FAQ-Manual zur TL-WR-Serie

2.1 WLAN absichern

Im Auslieferungszustand senden unsere WLAN-Router ein ungesichertes drahtloses Netz aus.

Behalten Sie diese Einstellungen bei, hat dies zur Folge, dass Unbefugte ohne Weiteres Ihren

Internetzugang mitbenutzen können. Im günstigsten Fall macht dies Ihren Zugang einfach nur

langsamer, doch es sind auch weit schlimmere Szenarien mit rechtlichen Nachwirkungen

denkbar. Laut aktueller deutscher Rechtsprechung können Sie als WLAN-Betreiber dafür haftbar

gemacht werden, wenn Dritte über Ihren Internetzugang z.B. illegale Inhalte verbreiten.

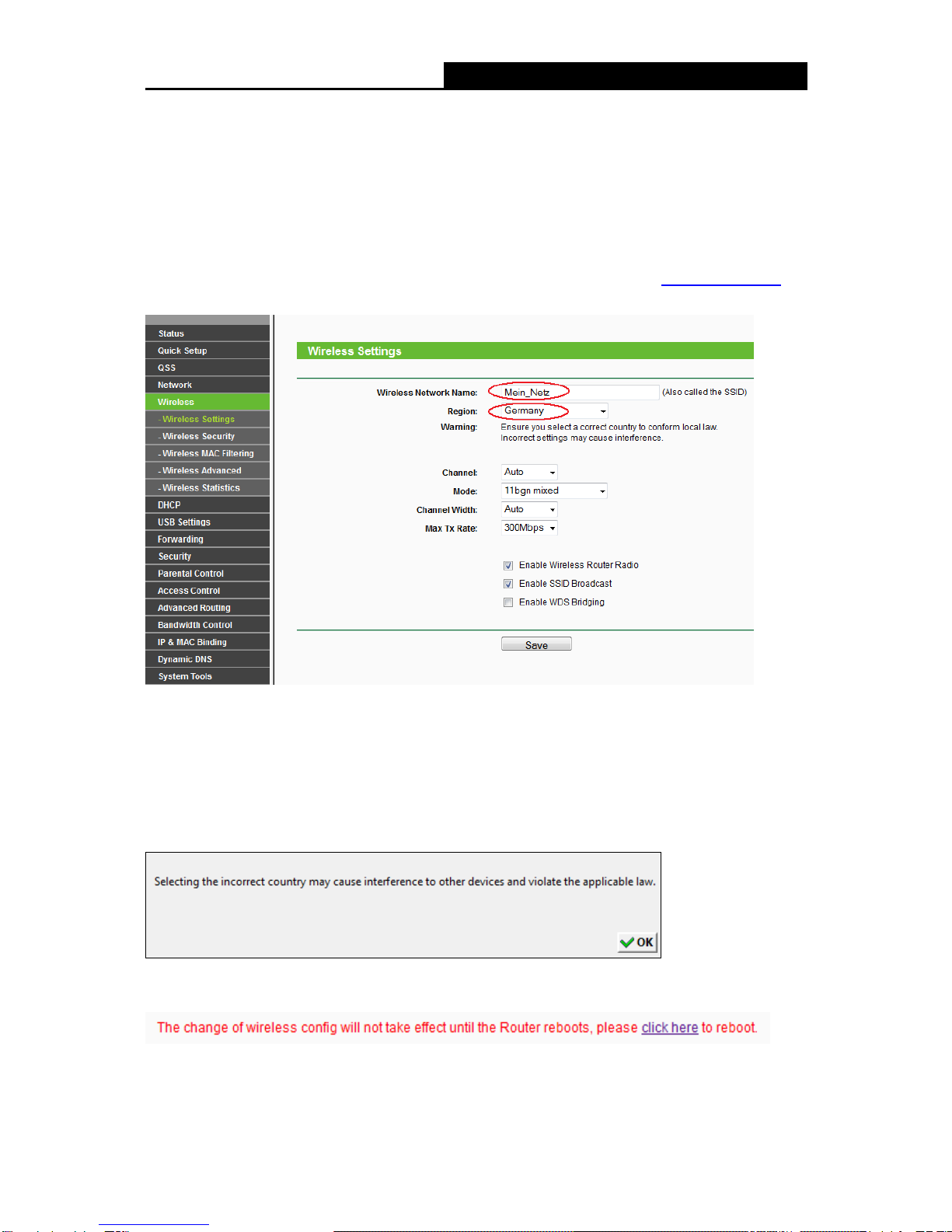

Abhilfe schafft das Verschlüsseln des WLANs. Hierzu loggen Sie sich unter http://192.168.1.1 in

den Router ein und gehen in das Menü Wireless.

Als WLAN-Namen (SSID) vergeben Sie einen Namen für Ihr WLAN. Da einige WLAN-Geräte

zusammen mit dieser die Verschlüsselungsinformationen des WLANs speichern, wird empfohlen,

diese zu ändern, damit die WLAN-Empfänger das WLAN nicht anhand der SSID wiedererkennen

und daher die Verschlüsselungsinformationen neu abfragen.

Weiterhin stellen Sie Region für Deutschland auf „Germany“, für die Schweiz auf

„Switzerland“ und für Österreich auf „Austria“.

Klicken Sie Save. Die folgende Meldung können Sie ignorieren:

Sie sagt lediglich aus, dass das korrekte Land eingestellt werden muss, doch dies haben Sie

soeben erledigt. Nun sehen Sie folgendes in rot:

Wechseln Sie in das nächste Untermenü Wireless Security. Aktivieren Sie die letzte Option

namens WPA-PSK/WPA2-PSK.

TL-WRxxxxx

FAQ-Manual zur TL-WR-Serie

Als Version wählen Sie „WPA2-PSK“ und als Encryption „AES“. Dies ist der momentan aktuelle

Verschlüsselungsstandard. ÄltereWLAN-Geräte kommen eventuell mit WPA2-PSK nicht zurecht.

Sollen diese in das WLAN eingebunden werden, sollten Sie als Version den Standardwert

„Automatic“ belassen.

Als PSK Password geben Sie ein selbst erdachtes Passwort aus. Dieses ist in Zukunft

erforderlich, wenn man sich mit dem WLAN verbinden will.

Als Group Key Update Period setzen Sie den Wert 600.

Klicken Sie Save.

Wechseln Sie nun in das Menü QSS und deaktivieren Sie QSS durch Klick auf Disable QSS. Die

Seite sieht danach so aus (QSS Status: Disabled):

TL-WRxxxxx

FAQ-Manual zur TL-WR-Serie

Danach klicken Sie auf click here in dem oben dargestellten Satz in roter Schrift. Sie landen auf

der Seite Reboot:

Klicken Sie auf Reboot und dann auf OK, um den Router neuzustarten.

Nach Abschluss des Neustarts ist Ihr WLAN verschlüsselt.

2.2 Keine IP-Adresse vom Kabelmodem

Sind Sie Besitzer eines TV-Kabelzugangs (d.h. an den WAN-Port haben Sie ein Kabelmodem

angeschlossen), erhalten Sie in der eigentlich richtigen WAN-Einstellung Dynamic IP keine

IP-Adresse auf der WAN-Schnittstelle, d.h. dort steht als IP Address 0.0.0.0.

TL-WRxxxxx

FAQ-Manual zur TL-WR-Serie

Dies kann zwei Ursachen haben:

1. Ihr Kabelmodem vergibt IP-Adressen im Adressbereich 192.168.1.x. Da Ihr TP-LINK-Router

mit seiner LAN-IP-Adresse 192.168.1.1 in ebendiesem Bereich liegt, ist er nicht in der Lage zu

routen, da er auf beiden Seiten (LAN und WAN) dasselbe Subnetz vorfindet. Aus diesem Grund

wird keine IP-Adresse bezogen. Auch das Verwenden von Static IP schlägt fehl:

Abhilfe: Sie ändern einfach das LAN-seitige Subnetz des Routers ab, z.B. auf 192.168.0.x. Im

Menü Network -> LAN ändern Sie die IP-Adresse beispielsweise auf 192.168.0.1 und klicken

Save.

Folgende Meldung klicken Sie mit OK weg:

Nach einem Neustart überprüfen Sie auf der Seite Status, ob der Router nun auch WAN-seitig

eine gültige IP-Adresse hat.
