Anleitung für die Installation des Empfängers
B
A
FCC-Konformität
Dieses Gerät erfüllt die Vorschriften für digitale Geräte der Klasse B, wie
in Teil 15 der FCC-Bestimmungen beschrieben. Der Betrieb unterliegt
den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine
Interferenzen verursachen und (2) dieses Gerät muss unempfindlich
gegen jegliche Interferenzen sein, auch solche Interferenzen, die einen
unerwünschten Betrieb des Geräts verursachen könnten.
Die Limits für ein digitales Gerät der Klasse B sind dafür ausgelegt, in
Haushaltsumgebungen realistischen Schutz gegen unerwünschte
Interferenzen zu bieten. Dieses Gerät erzeugt und benutzt
Funkfrequenzenergie und kann Funkfrequenzenergie aussenden.
Wenn es nicht gemäß der Anleitung benutzt wird, kann es schädliche
Interferenzen bei Kommunikation über Funk verursachen. Es kann
jedoch nicht garantiert werden, dass in einer bestimmten Installation
keine Interferenzen auftreten werden. Der Benutzer wird gewarnt, dass
Veränderungen oder Modifikationen, die nicht explizit von der Gruppe
die für die Einhaltung der Regeln zuständig ist genehmigt wurden, zum
Erlöschen der Betriebserlaubnis führen kann.
Canada, Industry Canada (IC)
Dieses digitale Gerät der Klasse B erfüllt die Vorschriften der
kanadischen ICES-003. Dieses Gerät erfüllt die Vorschriften der Industry
Canada Lizenz mit Ausnahme der RSS-Norm(en). Der Betrieb unterliegt
den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine
Interferenzen verursachen und (2) dieses Gerät muss unempfindlich
gegen jegliche Interferenzen sein, auch solche Interferenzen, die einen
unerwünschten Betrieb des Geräts verursachen könnten.
Stellungnahme zur Funkstrahlenbelastung
Dieses Gerät erfüllt die von FCC und Industry Canada festgelegten
Strahlungsgrenzwerte für unkontrollierte Umgebungen. Dieses
Gerät sollte mit mindestens 20 Zentimeter Abstand zwischen
Strahlungsquelleund Ihrem Körper oder Umstehenden installiert
und betrieben werden Es darf nicht gemeinsam mit einer anderen
Antenne oder einem anderen Sender betrieben werden.
Kennzeichnung des Endprodukts
Dieses Modul ist mit einer FCC ID- und IC-Zertifizierungsnummer
gekennzeichnet. Das Hostsystem. das dieses Modul verwendet,
muss an einer gut sichtbaren Stelle folgendermaßen
gekennzeichnet sein: “Beinhaltet FCC ID: XVE-TRX1020, IC:
8668A-TRX1020”. Diese eingeschränkte modulare Genehnmigung
ist als Einzelkonfiguration getestet und zugelassen. Für Systeme,
die in diesem Funkmodul integriert werden, ist eventuell eine
zusätzliche Bewertung erforderlich. Dieses Modul und seine
Antenne dürfen nicht in Verbindung mit einem anderen Sender
installiert oder betrieben werden.
Hinweis: Alle Teile und Befestigungsmittel aufbewahren und
wiederverwenden (sofern nicht anders angegeben).

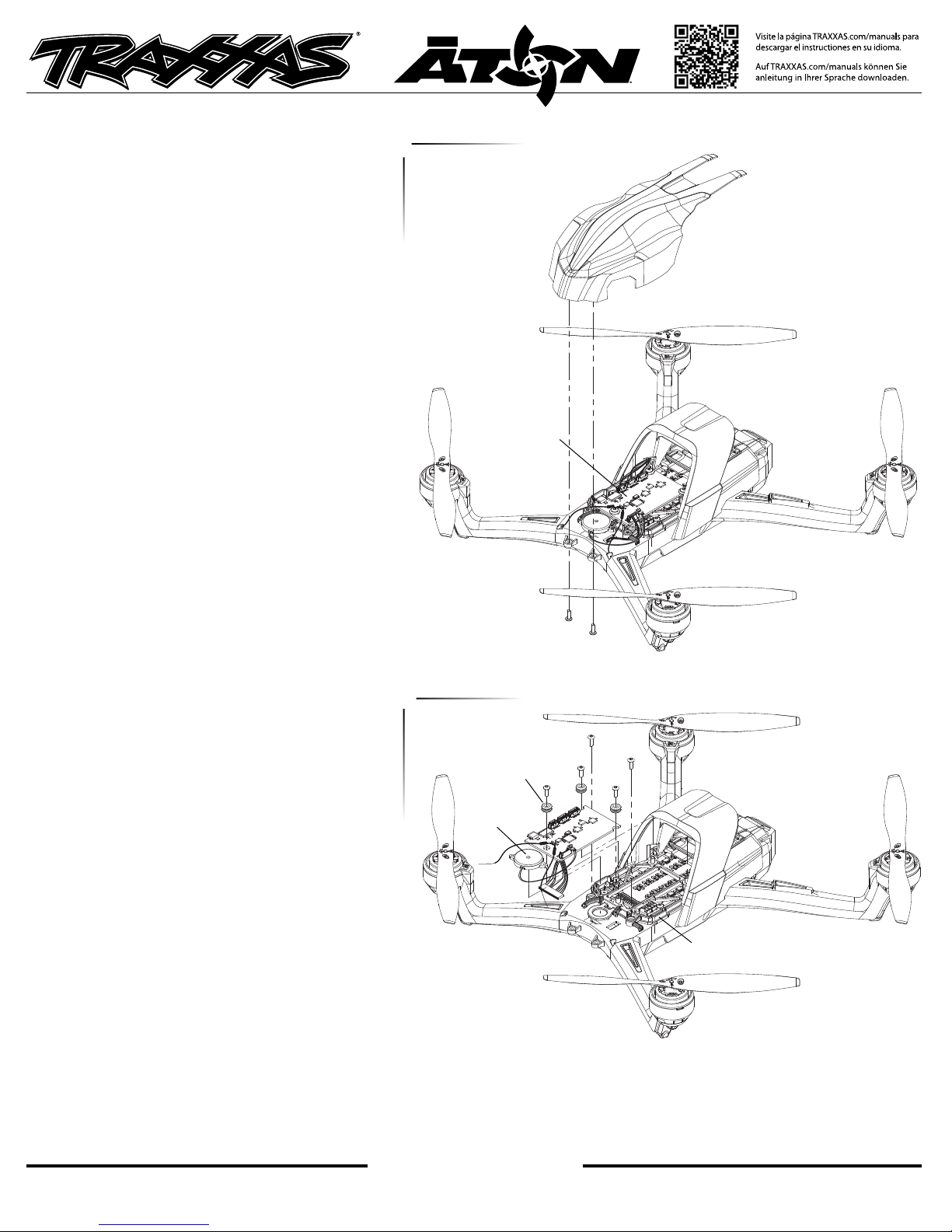

1. Lösen Sie die 2,6x8 mm Halbrundkopfschrauben (2), um die
Abdeckhaube vom Helikopter abzunehmen (A).
2.
Lösen Sie die 2,6x8 mm Halbrundkopfschrauben (3) und
die Gummiisolierungen (3), um die Empfängereinheit
abzunehmen (B).
3. Lösen Sie die 2,6x8 mm Halbrundkopfschrauben (2), um den
Empfängerhalterahmen abzunehmen (B).
4. Trennen Sie alle Kabel von der Empfängereinheit. Notieren
Sie sich die Position und Ausrichtung aller Stecker, bevor
Sie sie ausstecken.
5. Rasten Sie den Piepser am Empfängerhalterahmen aus.
6. Entnehmen Sie die Empfängereinheit aus dem Helikopter
und legen Sie sie beiseite.
7. Die Installation des neuen Empfängers erfolgt in
umgekehrter Reihenfolge.
2,6x8 mm Halbrundkopfschraube
2,6x8 mm Halbrundkopfschraube
Abdeckhaube
Gummiisolierung
Empfängereinheit
Piepser
Empfängerhalterahmen
Umfasst Teile Nr. 7992
Hinweis: Der Empfänger Āton 2,4GHz (Teilenummer7992) darf
nur mit Āton Quad-Rotor Helikoptern (Teilenummern 7908, 7909)
verwendet werden.
Wenn Sie weitere Fragen haben oder technische Unterstützung benötigen,
rufen Sie Traxxas unter:
+1-972-549-3000
(1-888-872-9927) an. (nur innerhalb der USA)
